UȘI DE GARAJ SECȚIONALE DIN LEMN

COMPLET NATURA TA: UȘI DIN LEMN MASIV

Iubiți natura sau chiar trăiți în ea? Ați construit în stilul unei case de țară regionale tipice? Sau doriți să adăugați un contrapunct natural arhitecturii dvs. moderne?

Atunci ușile din lemn masiv Novoferm tip Holz 45 sunt alegerea potrivită. Acestea impresionează privitorul cu farmecul vitalității crescute și conferă garajului dvs. o notă de înaltă calitate, rustică. Nu există două granule la fel și, în ciuda mijloacelor tehnice moderne de prelucrare, fiecare ușă din lemn masiv Novoferm este în continuare fabricată manual.

Porți din lemn masiv Toate porțile din lemn masiv sunt realizate din trei straturi de molid nordic sau cinci straturi de okoumé lipite împreună pentru a forma panouri multistrat impermeabile.

Molidnordic sau okoumé Ușile din lemn masiv Novoferm sunt fabricate numai din molid nordic și okoumé african atent selecționate.

SmartHome-capable / Inovativ Operatorul NovoPort, care este disponibil numai la Novoferm și este smart home-capable, nu este montat pe tavan și oferă multe avantaje (deschizător de uși integrat, instalare simplă,...)

Punctele dvs. pozitive dintr-o privire

Pentru garaje private cu o lățime de la 2.250 la 5.000 mm
Calitate ridicată cu o garanție de 5 ani (Fabricat în Germania)
Funcționare excelentă, durată de viață maximă și stabilitate datorită construcției robuste, extrem de rezistente la torsiune
Rezistență la efracție testată TÜV (fără dotări suplimentare, cum ar fi ușa de intrare, deblocarea de urgență, fereastra etc.)

Siguranță personală datorită protecției împotriva prinderii degetelor în interior și în exterior (în conformitate cu DIN EN 12604)
Siguranță funcțională și operare ușoară datorită arborelui stabil cu arc de torsiune cu protecție la ruperea arcului pe ambele părți
Fabricat din lemn de molid nordic sau okoumé african atent selecționat
Disponibil ca sistem de acționare NovoPort automat, brevetat, cu un nivel ridicat de confort

FINISAJE ȘI MOBILIER DIN LEMN

UȘI DIN LEMN NATURAL, CU STRUCTURĂ SAU RELIEF PERSONALIZAT

NATURAL CU STRUCTURĂ

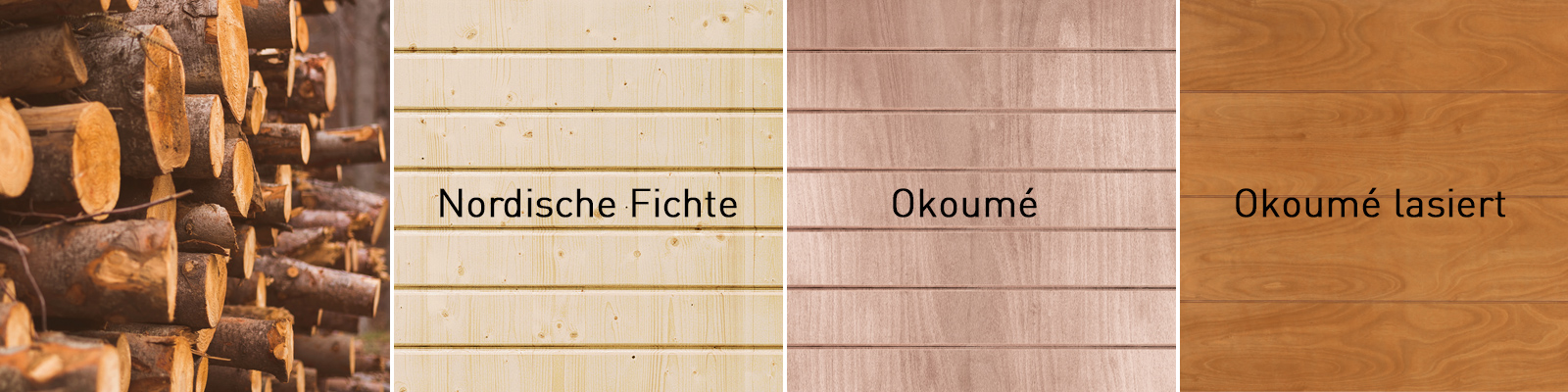

Ușile din lemn masiv Novoferm sunt fabricate numai din molid nordic sau okoumé african atent selecționat. Molidul impresionează prin culoarea sa deschisă atrăgătoare și fibra predominant dreaptă. Okoumé strălucește cu o culoare roșie-maronie deschisă care se întunecă atunci când este expusă la lumina soarelui.
Tot lemnul provine din stocuri de arbori controlate și regenerabile.

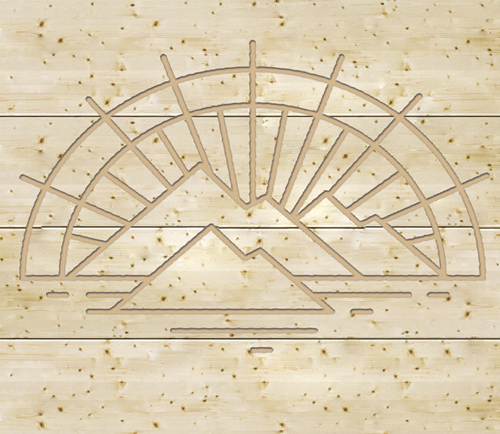

... SAU EMBOSARE PERSONALIZATĂ

Deși fiecare poartă din lemn masiv este deja o piesă unică crescută în mod natural, puteți adăuga, de asemenea, propria dvs. atingere personală modelului nostru de poartă "Berlin".

Fie că este vorba de un model tipic regiunii, de inițialele dvs., de un blazon de familie sau de imaginea unui artist - pur și simplu ne furnizați desenul dvs. și noi îl vom transfera pe poarta dvs. într-un mod artistic.

Motivul imaginii arată:Modelul Berlin. Design personalizat

UȘI DIN LEMN MASIV DINTR-O PRIVIRE

Toate ușile din lemn masiv sunt fabricate din trei straturi de molid nordic sau cinci straturi de okoumé lipite împreună pentru a forma panouri multistrat impermeabile. Este necesar un tratament de suprafață înainte de instalare (cu excepția okoumé-ului glazurat din fabrică) pentru a proteja ușa de intemperii pe termen lung.

Model London netratat la fabrică

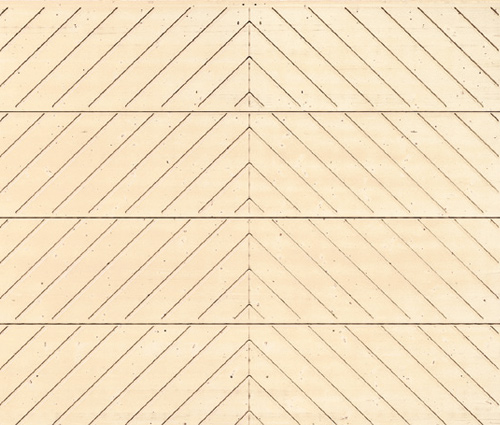

Model Amsterdam glazurat incolor

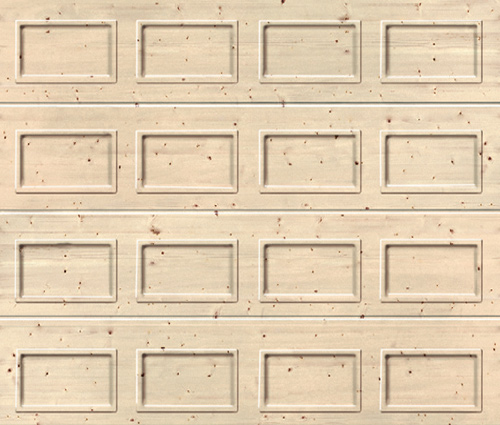

Model Madrid glazurat incolor

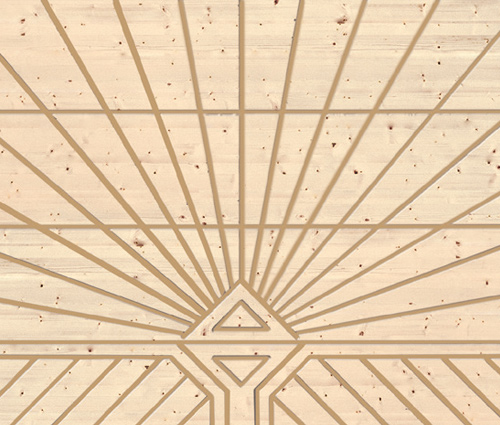

Model Paris glazurat incolor

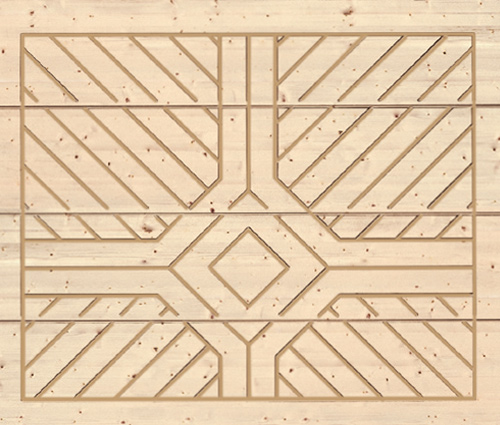

Model Roma glazurat incolor

GRIPĂ

MÂNERE DE UȘĂ DIN PLASTIC ȘI OȚEL INOXIDABIL

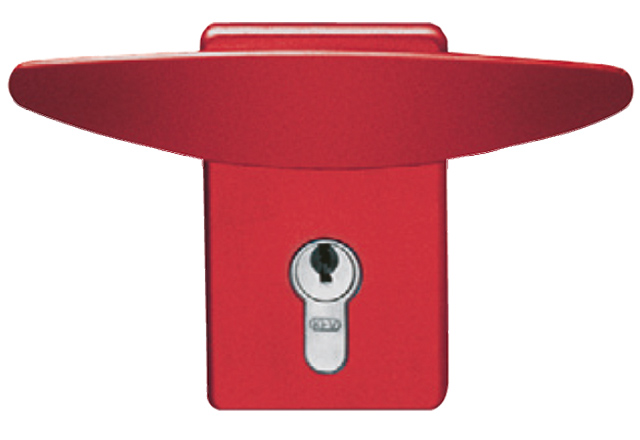

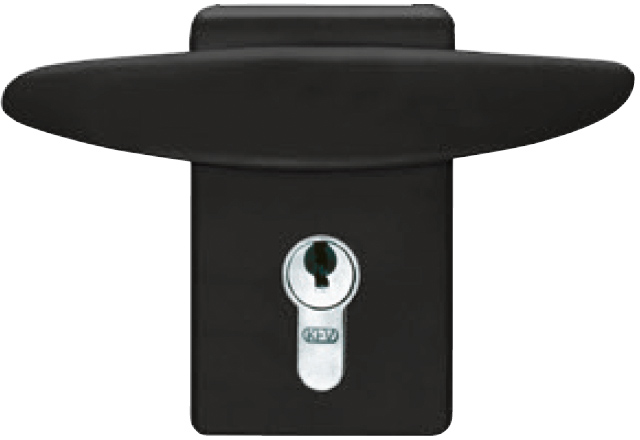

Acoperit cuplastic, în culoarea preferată sau RAL

Acoperit cuplastic, în culoarea preferată sau RAL

Acoperit cuplastic, în culoarea preferată sau RAL

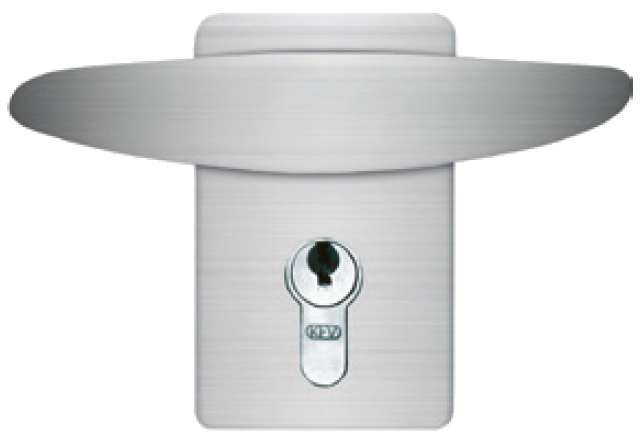

Oțel inoxidabil

Mânerele de ușă asortate sunt disponibile în toate cele 16 culori Super-Color și RAL la alegere.

MÂNERE DE UȘĂ DIN ALUMINIU

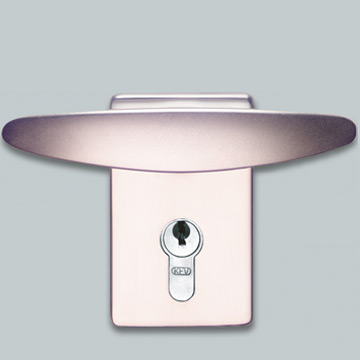

Aluminiu anodizat argintiu

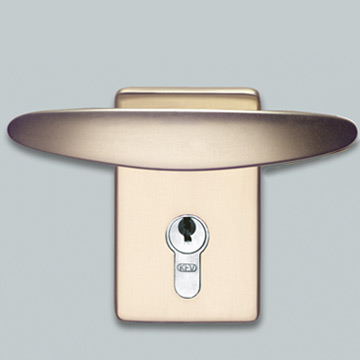

Aluminiu nichel argintiu anodizat

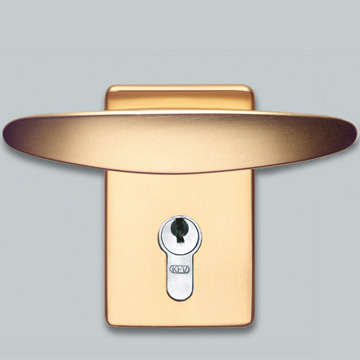

Aluminiu anodizat în culoarea alamei

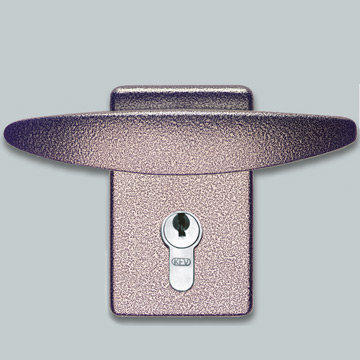

Aluminiu cu efect texturat rustic

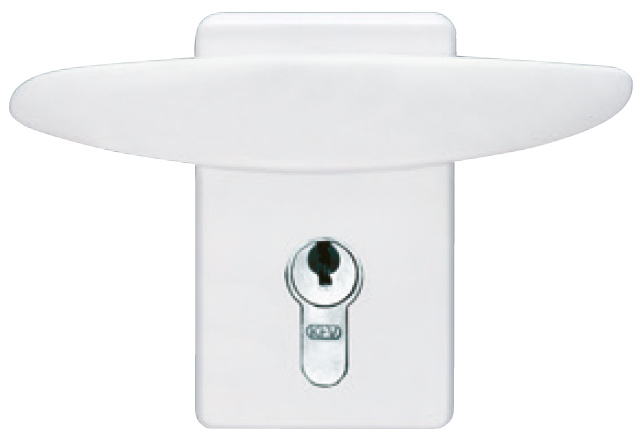

Aluminiu Trafic alb

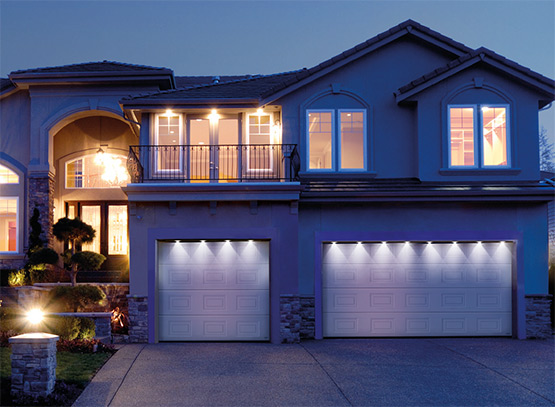

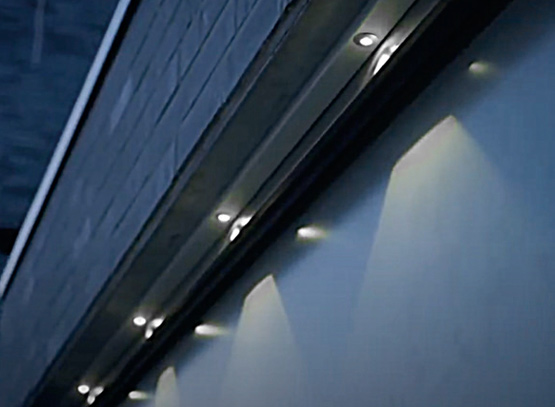

ILUMINATUL EXTERIOR AL GARAJULUI

Pentru a vă pune ușa de garaj în lumina potrivită chiar și după apusul soarelui - și, de asemenea, pentru a ține la distanță persoanele neautorizate - vă recomandăm kitul de iluminat cu LED. Acesta creează un dialog captivant cu alte surse de lumină, de exemplu, ferestrele iluminate, și stabilește scena pentru arhitectura generală a casei dvs. În funcție de lățimea ușii, kitul de iluminat este format din patru, șase sau opt LED-uri, care sunt distribuite uniform pe întreaga lățime a ușii într-o șină în formă de U.

Acesta poate fi controlat fie prin intermediul emițătorului portabil, pe care îl utilizați și pentru a acționa operatorul, fie prin intermediul unui temporizator separat sau al unui detector de mișcare.

ECONOMISEȘTE SPAȚIU ȘI ENERGIE

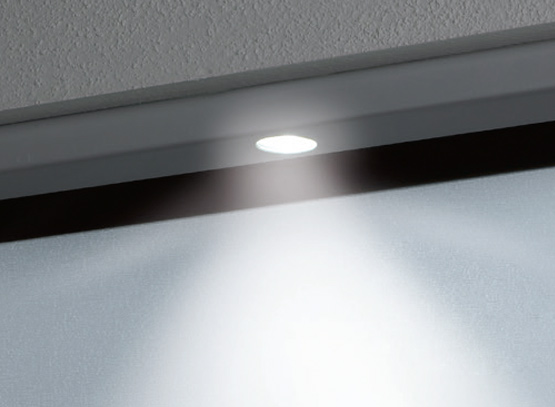

Kitul de iluminat cu LED plat, de culoare aluminiu (40 x 20 mm) este instalat sub lintelul garajului pentru a economisi spațiu, astfel încât să se păstreze aproape întreaga înălțime liberă. LED-urile cu durată lungă de viață asigură o iluminare foarte puternică cu un consum minim de energie.
În funcție de lățimea ușii, unitățile de iluminat pot fi ușor scurtate pe ambele părți pentru a obține o iluminare exact simetrică a ușii.

BENEFICIILE DVS. DINTR-O PRIVIRE

Distribuție uniformă pe lățimea ușii: 4, 6 sau 8 LED-uri pentru lățimi ale ușii de până la 3.000, 4.000 sau 5.000 mm
Comutare separată independentă de funcția operatorului posibilă
Lungimi disponibile: 3 m, 4 m și 5 m - pot fi scurtate dacă este necesar!
Ușa și lumina pot fi controlate cu un singur emițător portabil
Iluminare opțională cu sau fără mișcarea ușii

Iluminare puternică cu consum redus de energie
Iluminat protejat împotriva intemperiilor
Instalare cu economie de spațiu sub lintelul garajului
Durată lungă de viață datorită tehnologiei LED
Inclusiv transformator de rețea 230 V/12 V
Aluminiu anodizat

DESCHIDERE UȘĂ GARAJ CU OPERATOR ELECTRIC

Novoferm recomandă să cumpărați o ușă de garaj împreună cu un operator de ușă de garaj, deoarece oricine cumpără o ușă de garaj nouă astăzi nu dorește doar să arate bine, ci și să se deschidă ușor. Cu un operator electric, puteți crește nivelul de confort al garajului dvs. prin simpla apăsare a unui buton și eliminați inconvenientele - pur și simplu făcând clic pe telecomanda radio sau controlând cu o aplicație.

Toți operatorii Novoferm sunt testați în combinație cu ușile Novoferm. Acest lucru garantează fiabilitate funcțională maximă și durabilitate.
Și datorită deblocării practice de urgență, puteți intra întotdeauna chiar și în cazul întreruperii curentului.

Selecție de deschizătoare de uși de garaj

Selectați operatorul electric pentru uși:

Operator de viteză NovoPort® pentru uși secționale, montare laterală

Operatoare Novomatic pentru uși secționale și basculante, montare pe tavan

Operator pentru obloane, montare laterală

ACCESORII PENTRU ACȚIONĂRI

Deoarece oamenii audorințe diferite și deoarece condițiile structurale ale unei uși de garaj sau glisante nu sunt întotdeauna aceleași, oferim o gamă completă de accesorii cu care puteți echipa sistemele noastre pentru a se potrivi cerințelor dvs. individuale.

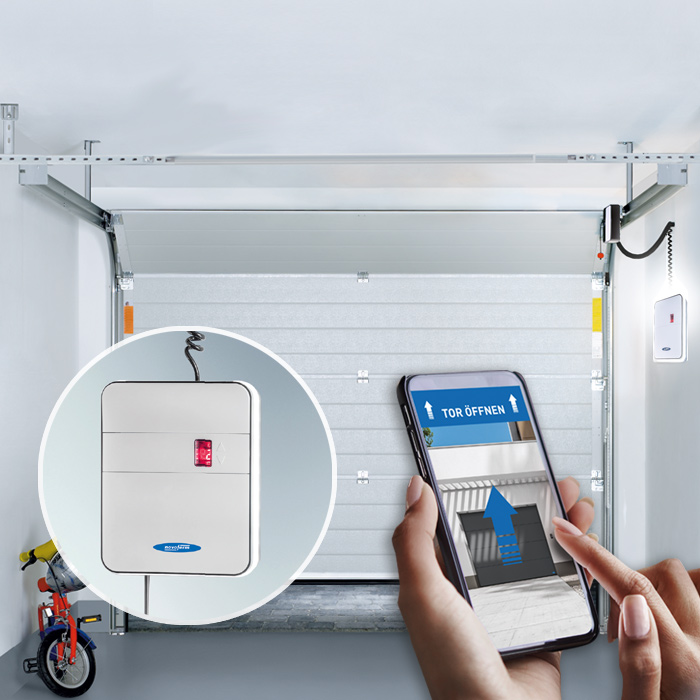

Controlul ușii prin aplicație / ușor de integrat în sistemele SmartHome standard

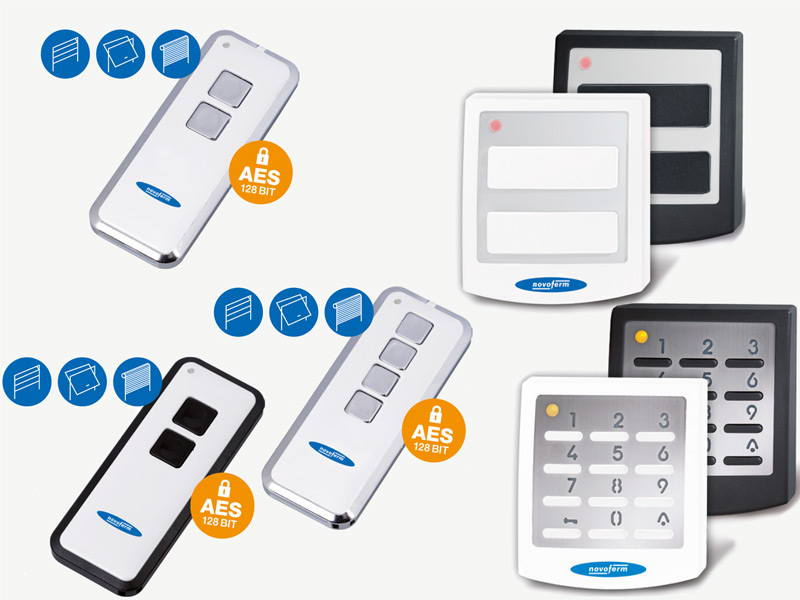

Accesorii pentru operatorii de uși - telecomenzi, butoane, bariere luminoase, benzi luminoase cu LED-uri,...

TEHNOLOGIE ȘI DETALII

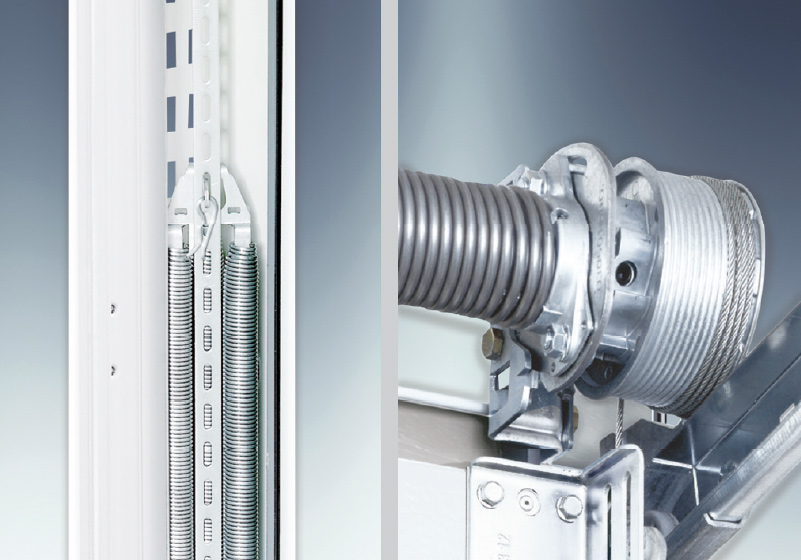

TEHNOLOGIE CU ARC DE TENSIUNE OPȚIONALĂ

Ușile noastre secționale Premium sunt disponibile fie cu un sistem de arc de tracțiune vertical (arc de tracțiune vertical), fie cu arbori de arc de torsiune rezistenți. În comparație cu ușile noastre secționale de garaj cu izolație de 20 mm, ușile noastre secționale Premium de înaltă calitate cu izolație de 45 mm și ușile noastre secționale Premium Plus cu izolație deosebit de ridicată și o grosime totală a secțiunii de 70 mm (până la o dimensiune de 3.000 x 2.750 mm (LxA))* sunt disponibile cu arbori cu arc de torsiune pentru o mică suprataxă, cu protecție la ruperea arcului fără întreținere testată în conformitate cu DIN EN 12604. Toate versiunile mai mari sunt disponibile standard cu arborii noștri cu arc de torsiune.
Acest lucru asigură că ușa este ținută în siguranță chiar și în cazul ruperii arcului și poate fi mutată din nou în sus.

* Se aplică versiunilor cu finisaj woodgrain. Pentru suprafețe netede până la o dimensiune de 3.000 x 2.500 mm.

DETALII PRIVIND TEHNICILE DE PRIMĂVARĂ

ARC DE TENSIUNE VERTICALĂ - IDEAL ȘI PENTRU RENOVĂRI

Ușile de garaj secționale iso 20 și iso 45 cu lățimi de până la 3.000 mm și o înălțime de 2.500 mm (simplu) sau 2.750 mm (woodgrain) sunt disponibile cu un sistem de arc cu tensiune verticală. Cu iso 70, acest lucru este posibil numai până la 3.000 mm (lățime) și 2.375 mm (înălțime).

Cu o lățime de oprire de doar 80 mm pe fiecare parte, aceste uși sunt ideale și pentru proiectele de renovare.

1. scripete de deviere cu protecție la angajare Cablurile de oțel trec vertical în cadrul unghiular prin intermediul scripetelor de deviere cu protecție la angajare, montate pe rulmenți cu bile, cu un suport de scripete în formă de U. Acest lucru economisește spațiu în înălțime, spre deosebire de arcul de torsiune din față.

2. Suport pentru cablu Noul suport pentru cablu cu suport pentru cablu metalic asigură o trecere sigură a cablului în cadrul unghiular, fără ca cablurile să atingă secțiunea izolată. Ghidajul separat al foii de ușă asigură o poziție optimă de închidere pentru foaia de ușă.

3. Fixarea integrată a curelei dințate Piesa de capăt a matriței include o fixare sigură pentru cureaua dințată NovoPort® fără întreținere.

4. Ansambluri de arcuri de tracțiune multiple Pentru uși cu arcuri de tracțiune: Arcul este reglat la capătul superior al ansamblului de arcuri. Arcurile cu extensie verticală permit adâncimi reduse de instalare și necesită puțin spațiu.

5. ^NovoPort® - Unic și flexibil Sistemul de operare ^NovoPort® asigură un confort maxim în timpul operării și instalării. Motorul nu este fixat pe tavan ca operatorii convenționali, ci este pur și simplu integrat în șina laterală a ușii - la dreapta sau la stânga, în funcție de condițiile structurale.

6. Protecție împotriva prinderii degetelor Designul secțiunilor și al balamalelor previne de la bun început punctele de prindere pe foaia ușii - din interior și din exterior.

7. Protecție împotriva prinderii degetelor și ghidare internăacablurilor Cadrele înclinate previn în mare măsură prinderea degetelor între foaia ușii și cadru. Cablurile de suspensie interne minimizează riscul de rănire și asigură o siguranță funcțională maximă.

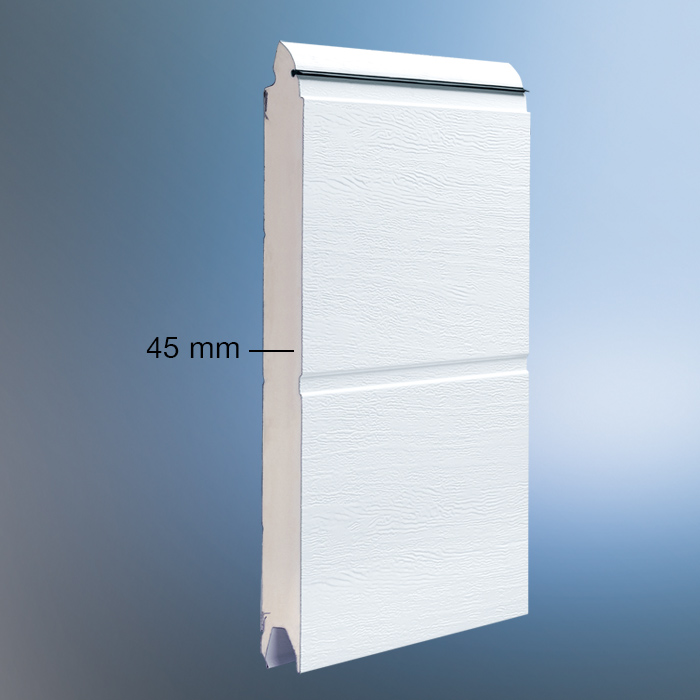

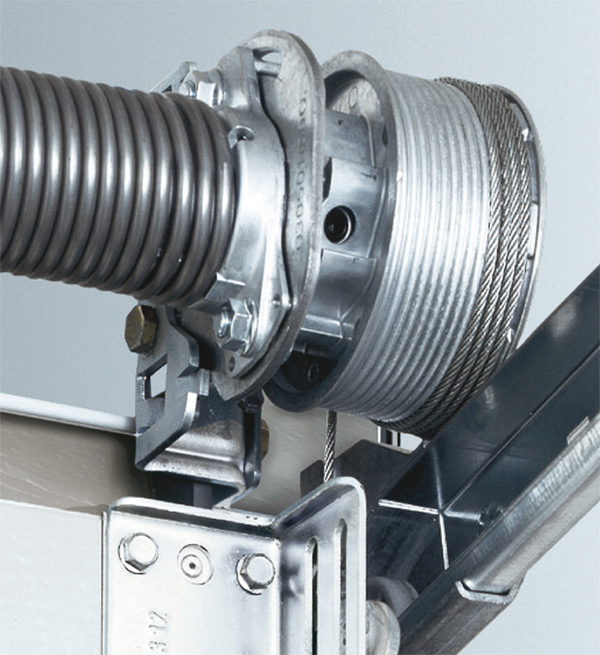

Arbori cu arc de torsiune pentru iso 45

Ușile noastre secționale iso 45 și iso 70 de înaltă calitate sunt disponibile (până la o dimensiune de 3.000 x 2.750 mm (LxA))* cu arbori cu arc de torsiune, cu protecție la ruperea arcului fără întreținere, testată în conformitate cu DIN EN 12604, pentru o mică suprataxă.

Toate versiunile mai mari sunt disponibile standard cu arborii noștri cu arc de torsiune.
Acest lucru asigură că ușa este ținută în siguranță chiar și în cazul ruperii arcului și poate fi mutată din nou în sus.

* Se aplică versiunilor cu finisaj woodgrain. Pentru suprafețe netede până la o dimensiune de 3.000 x 2.500 mm.

Punctele pozitive la o privire de ansamblu

Instalare simplă cu înălțime totală redusă
Reglarea simplă a arcului
Șine orizontale mai scurte (necesită mai puțin spațiu)
Instalarea rapidă și ușoară a ^NovoPort®

Cerință redusă de lintel ca standard
În plus, sistemul cu arc de tracțiune verticală pentru ușile secționale iso 45 și iso 70 este mai ieftin decât varianta cu arc de torsiune.

DIMENSIUNI NORMALE - CHIUVETA DREPT ARC DE TENSIUNE

DIMENSIUNI NORMALE - ARC DE TENSIUNE DIN PARTEA DREAPTĂ (ARC DIN PARTEA DREAPTĂ, ARC MARE, ARC MARE (INCLUSIV MICROLINIE), CASETĂ OPTICĂ)

Dimensiune standard
Dimensiune de comandă (BMR)	Dimensiunea maximă a deschiderii peretelui/ dimensiunea deschiderii garajului	Dimensiunea exterioară a cadrului (RAM)	Dimensiunea interioară a garajului (GIB)	Adâncimea de instalare (EBT)	Înălțimea tavanului (DH)	Înălțime liberă (LDH)
Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	*(min.) (opt.)**	Adâncimea de instalare (EBT)	(min.) Funcționare manuală/ NovoPort®	Funcționare manuală (cu clemă)	Unitate de acționare
2250 x 1875	2340 x 1965	2402 x 1985	2410 (2500)	2495	1990	1825	1875
2250 x 2000	2340 x 2090	2402 x 2110	2410 (2500)	2620	2115	1950	2000
2250 x 2125	2340 x 2215	2402 x 2235	2410 (2500)	2745	2240	2075	2125
2375 x 1875	2465 x 1965	2527 x 1985	2535 (2625)	2495	1990	1825	1875
2375 x 2000	2465 x 2090	2527 x 2110	2535 (2625)	2620	2115	1950	2000
2375 x 2075	2465 x 2165	2527 x 2185	2535 (2625)	2695	2190	2025	2075
2375 x 2125	2465 x 2215	2527 x 2235	2535 (2625)	2745	2240	2075	2125
2375 x 2250	2465 x 2340	2527 x 2360	2535 (2625)	2870	2365	2200	2250
2375 x 2375	2465 x 2465	2527 x 2485	2535 (2625)	2995	2490	2325	2375
2500 x 1875	2590 x 1965	2652 x 1985	2660 (2750)	2495	1990	1825	1875
2500 x 2000	2590 x 2090	2652 x 2110	2660 (2750)	2620	2115	1950	2000
2500 x 2075	2590 x 2165	2652 x 2185	2660 (2750)	2695	2190	2025	2075
2500 x 2125	2590 x 2215	2652 x 2235	2660 (2750)	2745	2240	2075	2125
2500 x 2250	2590 x 2340	2652 x 2360	2660 (2750)	2870	2365	2200	2250
2500 x 2375	2590 x 2465	2652 x 2485	2660 (2750)	2995	2490	2325	2375
2500 x 2500	2590 x 2590	2652 x 2610	2660 (2750)	3120	2615	2450	2500
2500 x 2750	2590 x 2840	2652 x 2860	2660 (2750)	3370	2865	2700	2750
2625 x 2125	2715 x 2215	2777 x 2235	2785 (2875)	2745	2240	2075	2125
2750 x 2000	2840 x 2090	2902 x 2110	2910 (3000)	2620	2115	1950	2000
2750 x 2125	2840 x 2215	2902 x 2235	2910 (3000)	2745	2240	2075	2125
2750 x 2250	2840 x 2340	2902 x 2360	2910 (3000)	2870	2365	2200	2250
2750 x 2750	2840 x 2840	2902 x 2860	2910 (3000)	3370	2865	2700	2750
3000 x 2000	3090 x 2090	3152 x 2110	3160 (3250)	2620	2115	1950	2000
3000 x 2125	3090 x 2215	3152 x 2235	3160 (3250)	2745	2240	2075	2125
3000 x 2250	3090 x 2340	3152 x 2360	3160 (3250)	2870	2365	2200	2250
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
*La utilizarea setului de cadre din aluminiu sau a ajutoarelor de instalare (ancoră S, ancoră de cadru variabilă): 90 mm pe fiecare parte necesară (GIB = BRB + 180 mm).

DIMENSIUNI DE RENOVARE - ARC DE TENSIUNE VERTICAL

DIMENSIUNI DE RENOVARE LA ÎNLOCUIREA UNEI UȘI SECȚIONALE CU O UȘĂ BASCULANTĂ

Cu ușa basculantă existentă Novoferm K®/ mărci concurente			Noua dimensiune de renovare
Dimensiunea comenzii (BMR)	Dimensiunea exterioară a cadrului (RAM)	Degajare înălțimea degajării (LDH)	Dimensiunea de ordine (BMR)	Dimensiunea maximă Dimensiunea deschiderii peretelui/ Dimensiunea deschiderii garajului	Dimensiunea cadrului exterior (RAM)	Dimensiunile interioare ale garajului (GIB)	Adâncimea de instalare (EBT)	Înălțimea tavanului (DH)	Înălțimea liberă (LDH)
Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	*(min.) (opt.)**	Adâncimea de instalare (EBT)	(min.) Funcționare manuală/ NovoPort®	Funcționare manuală (cu clemă)	Unitate de acționare
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2545	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2670	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2545	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2670	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2795	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2545	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2670	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2795	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2670	2165	2000	2050
*La utilizarea setului de cadru din aluminiu sau a ajutoarelor de montare (ancoră S, ancoră de cadru variabilă): 90 mm pe fiecare parte necesară (GIB = BRB + 180 mm).

VORNELIEGENDE TORSIONSFEDERWELLE (VL)

TALON ORIZONTAL, TALON MARE, LAMELĂ MARE (INCLUSIV MICROLINIE), ASPECT CASETĂ

Dimensiuni standard
Dimensiune comandă (BRM)	Dimensiune maximă Dimensiunea deschiderii peretelui/ Dimensiunea deschiderii garajului	Dimensiunea exterioară a cadrului (RAM)	Adâncimea de instalare (EBT)	Dimensiunea interioară a garajului (GIB)	Înălțimea tavanului (DH)	Înălțimea liberă (LDH) Uși din oțel		Înălțime liberă (LDH) Uși din lemn
Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	Adâncimea de instalare (EBT)	*(min.) (opt.)**	(min.) Funcționare manuală/ NovoPort®	Funcționare manuală (cu clemă)	Acționator	Funcționare manuală (cu clemă)	Unitate de acționare
2250 x 1875	2340 x 1965	2402 x 2085	2495	2410 (2500)	2090	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2210	2620	2410 (2500)	2215	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2335	2745	2410 (2500)	2340	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 2085	2495	2535 (2625)	2090	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2210	2620	2535 (2625)	2215	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2285	2695	2535 (2625)	2290	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2335	2745	2535 (2625)	2340	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2460	2870	2535 (2625)	2465	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 2085	2495	2660 (2750)	2090	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2210	2620	2660 (2750)	2215	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2285	2695	2660 (2750)	2290	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2335	2745	2660 (2750)	2340	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2460	2870	2660 (2750)	2465	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2585	2995	2660 (2750)	2590	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2710	3120	2660 (2750)	2715	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2960	3370	2660 (2750)	2965	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2335	2745	2785 (2875)	2340	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2210	2620	2910 (3000)	2215	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2335	2745	2910 (3000)	2340	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2460	2870	2910 (3000)	2465	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2960	3370	2910 (3000)	2965	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2210	2620	3160 (3250)	2215	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2335	2745	3160 (3250)	2340	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2460	2870	3160 (3250)	2465	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2585	2995	3160 (3250)	2590	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2710	3120	3160 (3250)	2715	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3210	3620	3160 (3250)	3215	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2210	2620	3410 (3500)	2215	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2335	2745	3410 (3500)	2340	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2460	2870	3410 (3500)	2465	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2210	2620	3660 (3750)	2215	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2335	2745	3660 (3750)	2340	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2460	2870	3660 (3750)	2465	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2210	2620	3910 (4000)	2215	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2335	2745	3910 (4000)	2340	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2460	2870	3910 (4000)	2465	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2210	2620	4160 (4250)	2215	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2335	2745	4160 (4250)	2340	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2460	2870	4160 (4250)	2465	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2210	2620	4410 (4500)	2215	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2335	2745	4410 (4500)	2340	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2460	2870	4410 (4500)	2465	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2210	2620	4660 (4750)	2215	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2335	2745	4660 (4750)	2340	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2460	2870	4660 (4750)	2465	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2210	2620	4910 (5000)	2215	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2335	2745	4910 (5000)	2340	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2460	2870	4910 (5000)	2465	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2210	2620	5160 (5250)	2215	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2335	2745	5160 (5250)	2340	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2460	2870	5160 (5250)	2465	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2210	2620	5660 (5750)	2215	1950	2000	-	-
5500 x 2125	5590 x 2215	5652 x 2335	2745	5660 (5750)	2340	2075	2125	-	-
5500 x 2250	5590 x 2340	5652 x 2460	2870	5660 (5750)	2465	2200	2250	-	-
Numărul de secțiuni, înălțimea secțiunilor și distanța dintre taloane pot varia pentru lemnul iso 45. *În cazul utilizării unui cadru unghiular armat, a unui set de cadru orb din aluminiu sau a ajutoarelor de instalare (ancoră S, ancoră de cadru variabilă): 90 mm pe fiecare parte necesară (GIB = BRB + 180 mm).

DIMENSIUNI DE RENOVARE - ARBORELE ARCULUI DE TORSIUNE FAȚĂ (VL)

DIMENSIUNI DE RENOVARE LA ÎNLOCUIREA UNEI UȘI SECȚIONALE CU O UȘĂ BASCULANTĂ

Cu ușa basculantă existentă Novoferm K®/ mărci concurente			Noua dimensiune de renovare
Dimensiunea comenzii (BMR)	Dimensiunea exterioară a cadrului (RAM)	Degajare înălțimea degajării (LDH)	Dimensiunea de ordine (BMR)	Dimensiunea maximă Dimensiunea deschiderii peretelui/ Dimensiunea deschiderii garajului	Dimensiunea cadrului exterior (RAM)	Dimensiunile interioare ale garajului (GIB)	Adâncimea de instalare (EBT)	Înălțimea tavanului (DH)	Înălțimea liberă (LDH)
Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	*(min.) (opt.)**	Adâncimea de instalare (EBT)	(min.) Funcționare manuală/ NovoPort®	Funcționare manuală (cu clemă)	Unitate de acționare
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2135	2350 (2440)	2545	2140	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2260	2350 (2440)	2670	2265	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2135	2475 (2565)	2545	2140	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2260	2475 (2565)	2670	2265	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2385	2475 (2565)	2795	2390	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2135	2600 (2690)	2545	2140	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2260	2600 (2690)	2670	2265	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2385	2600 (2690)	2795	2390	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2260	3100 (3190)	2670	2265	2000	2050
*La utilizarea setului de cadru din aluminiu sau a ajutoarelor de montare (ancoră S, ancoră de cadru variabilă): 90 mm pe fiecare parte necesară (GIB = BRB + 180 mm).

DIMENSIUNE NORMALĂ - ARBORELE ARCULUI DE TORSIUNE COBORÂTOR SPATE (HL)

DIMENSIUNI NORMALE - ARBORE CU ARC DE TORSIUNE COBORÂTOR SPATE (HL) - (WAGON-RIGHT SICKLE, LARGE SICKLE, LARGE SLIDE (INCLUSIV MICROLINE), CASSETTE OPTIQUE)

Dimensiune standard
Dimensiune de comandă (BMR) Lățime x înălțime	Dimensiunea maximă a deschiderii peretelui/ dimensiunea deschiderii garajului Lățime x înălțime	Dimensiunea exterioară a cadrului (RAM) Lățime x înălțime	Adâncimea de instalare (EBT)	Dimensiunea interioară a garajului (GIB) *(min.) (opt.)**	Înălțimea tavanului (DH) (min.) Funcționare manuală/ NovoPort®	Înălțimea liberă (LDH) Uși din oțel		Înălțime liberă (LDH) Uși din lemn
Dimensiune de comandă (BMR) Lățime x înălțime			Adâncimea de instalare (EBT)			Funcționare manuală (cu clemă)	Operator	Funcționare manuală (cu clemă)	Unitate de acționare
2250 x 1875	2340 x 1965	2402 x 1985	2625	2410 (2500)	1990	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2110	2750	2410 (2500)	2115	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2235	2875	2410 (2500)	2240	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 1985	2625	2535 (2625)	1990	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2110	2750	2535 (2625)	2115	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2185	2825	2535 (2625)	2190	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2235	2875	2535 (2625)	2240	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2360	3000	2535 (2625)	2365	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 1985	2625	2660 (2750)	2115	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2110	2750	2660 (2750)	2190	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2185	2825	2660 (2750)	2090	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2235	2875	2660 (2750)	2240	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2360	3000	2660 (2750)	2365	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2485	3125	2660 (2750)	2490	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2610	3250	2660 (2750)	2615	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2860	3500	2660 (2750)	2865	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2235	2875	2785 (2875)	2240	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2110	2750	2910 (3000)	2115	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2235	2875	2910 (3000)	2240	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2360	3000	2910 (3000)	2365	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2860	3500	2910 (3000)	2865	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2110	2750	3160 (3250)	2115	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2235	2875	3160 (3250)	2240	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2360	3000	3160 (3250)	2365	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2485	3125	3160 (3250)	2490	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2610	3750	3160 (3250)	2615	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3110	3620	3160 (3250)	3115	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2110	2750	3410 (3500)	2115	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2235	2875	3410 (3500)	2240	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2360	3000	3410 (3500)	2365	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2110	2750	3660 (3750)	2115	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2235	2875	3660 (3750)	2240	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2360	3000	3660 (3750)	2365	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2110	2750	3910 (4000)	2115	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2235	2875	3910 (4000)	2240	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2360	3000	3910 (4000)	2365	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2110	2750	4160 (4250)	2115	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2235	2875	4160 (4250)	2240	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2360	3000	4160 (4250)	2365	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2110	2750	4410 (4500)	2115	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2235	2875	4410 (4500)	2240	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2360	3000	4410 (4500)	2365	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2110	2750	4660 (4750)	2115	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2235	2875	4660 (4750)	2240	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2360	3000	4660 (4750)	2365	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2110	2750	4910 (5000)	2115	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2235	2875	4910 (5000)	2240	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2360	3000	4910 (5000)	2365	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2110	2750	5160 (5250)	2115	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2235	2875	5160 (5250)	2240	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2360	3000	5160 (5250)	2365	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2110	2750	5660 (5750)	2115	1950	2000	-	-
5500 x 2125	5590 x 2215	5652 x 2235	2875	5660 (5750)	2240	2075	2125	-	-
5500 x 2250	5590 x 2340	5652 x 2360	3000	5660 (5750)	2365	2200	2250	-	-
Numărul de secțiuni, înălțimea secțiunilor și distanța dintre taloane pot varia pentru lemnul iso 45. *La utilizarea setului de rame din aluminiu sau a ajutoarelor de asamblare (ancoră S, ancoră variabilă pentru rame): 90 mm pe fiecare parte necesară (GIB = BRB + 180 mm).

Dimensiuni de renovare - Arborele arcului de torsiune spate (HL)

DIMENSIUNI DE RENOVARE LA ÎNLOCUIREA UNEI UȘI SECȚIONALE CU O UȘĂ BASCULANTĂ

Cu ușa basculantă existentă Novoferm K®/ Mărci concurente			Noua dimensiune de renovare
Dimensiune comandă (BRM)	Dimensiunea cadrului exterior (RAM)	Degajare înălțime liberă (LDH)	Dimensiunea comenzii (BRM)	Dimensiune maximă Dimensiunea deschiderii peretelui/ Dimensiunea deschiderii garajului	Dimensiunea exterioară a cadrului (RAM)	Dimensiunea interioară a garajului (GIB)	Adâncimea de instalare (EBT)	Înălțimea tavanului (DH)	Înălțime liberă (LDH)
Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	(min.)	Lățime x înălțime	Lățime x înălțime	*(min.) (opt.)**	Adâncimea de instalare (EBT)	(min.) Funcționare manuală/ ^NovoPort®	Funcționare manuală (cu clemă)	Unitate de acționare
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2675	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2800	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2675	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2800	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2925	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2675	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2800	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2925	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2800	2165	2000	2050
Numărul de secțiuni, înălțimea secțiunilor și distanța dintre taloane pot varia pentru lemnul iso 45. *În cazul utilizării cadrului unghiular armat, a setului de cadre din aluminiu sau a ajutoarelor de asamblare (ancoră S, ancoră de cadru variabilă): sunt necesari 90 mm pe fiecare parte (GIB = BRB + 180 mm). Toate dimensiunile în mm.

Dimensiuni de instalare - montare secvențială pe acoperiș pentru TYPE ISO 45

Dimensiuni de instalare arbore frontal (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	2115	20	3320	3238	2795	3152	3068	3042	3333	2909	3588
2000	2240	20	3320	3238	2920	3152	3193	3042	3458	2909	3713
2125	2365	20	3320	3238	3045	3152	3318	3042	3583	2909	3838
2250	2490	20	3320	3238	3170	3152	3443	3042	3708	2909	3963
2375	2615	30	3570	3479	3359	3387	3654	3268	3939	3126	4213
2500	2740	30	3570	3479	3484	3387	3779	3268	4064	3126	4338
2625	2865	40	4320	4204	3803	4091	4160	3948	4506	3775	4838
2750	2990	40	4320	4204	3928	4091	4285	3948	4631	3775	4963
2875	3115	40	4320	4204	4053	4091	4410	3948	4756	3775	5088
3,000	3240	40	4320	4204	4178	4091	4535	3948	4881	3775	5213
3125	3365	40	4320	4204	4303	4091	4660	3948	5006	3775	5338

Dimensiuni de instalare Arbore spate (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	1875 1985	20	3320	3208	2820	3122	3093	3012	3358	2879	3613
2000	2110	20	3320	3208	2945	3122	3218	3012	3483	2879	3738
2125	2235	20	3320	3208	3070	3122	3343	3012	3608	2879	3863
2250	2360	20	3320	3449	3259	3357	3554	3238	3839	3096	4113
2375	2485	30	3570	3449	3384	3357	3679	3238	3964	3096	4238
2500	2610	40	4320	4174	3703	4061	4060	3918	4406	3745	4738
2625	2735	40	4320	4174	3828	4061	4185	3918	4531	3745	4863
2750	2860	40	4320	4174	3953	4061	4310	3918	4656	3745	4988
2875	2985	40	4320	4174	4078	4061	4435	3918	4781	3745	5113
3,000	3110	40	4320	4174	4203	4061	4560	3918	4906	3745	5238
3125	3235	40	4320	4174	4328	4061	4685	3918	5031	3745	5363

Corespondență culori

Culori corespunzătoare pentru ferestre, lucarne continue și profile de aluminiu pentru uși

Suprafețe	Culoarea corespunzătoare
Stejar auriu	similar cu RAL 8007
Stejar închis	similar cu RAL 8028
Mahogan	Culoare mixtă
Winchester	similar cu RAL 8001
Stejar de noapte	similar cu RAL 8022
Alb satinat	similar cu RAL 9016
Gri satinat	Culoare mixtă
Gri închis satinat	similar cu RAL 7016
Gri fereastră satinat	similar cu RAL 7040
Satin maro	similar cu RAL 8014
Negru satinat	Culoare mixtă

Montaj

Cum se instalează ușile secționale Novoferm?

Următorul videoclip ilustrează instalarea pas cu pas a ușilor secționale Novoferm. Videoclipurile sunt destinate doar ca o completare a instrucțiunilor de instalare, utilizare și întreținere. Ele nu înlocuiesc instalarea profesională de către personal specializat calificat și instruit.

INSTALAREA UNEI UȘI SECȚIONALE AUTOMATE

Faceți clic pe animația din stânga pentru a vedea instalarea unei uși de garaj secționale Novoferm folosind exemplul de tip ISO 45 cu operatorul Novomatic 563 S cu arc de tracțiune vertical și avantajele într-o formă vizuală atractivă.

Animații / videoclipuri detaliate privind avantajele, instalarea și programarea ușilor de garaj secționale Novoferm pot fi găsite pe canalul YouTube Novoferm:
https://www.youtube.com/NovofermVideos

V-am trezit interesul?

Novoferm lucrează cu o rețea largă de distribuitori specializați în Germania - în vecinătatea dumneavoastră. Distribuitorii noștri autorizați Novoferm oferă consultanță profesională, vânzări, măsurători, instalare, demontare și eliminare ecologică a produselor noastre la prețuri competitive all-inclusive.

Vom fi bucuroși să vă ajutăm.

Contactați-ne Solicitați o ofertă Comandă broșură Solicitarea documentelor de planificare

Doriți un pic mai mult?

Uși secționale premium Evolution

Aveți cele mai înalte cerințe?
Cu ușa secțională premium Evolution, exact asta vețiobține: noua ușă vă oferă eficiență energetică maximă, securitate, calitate și cea mai largă gamă de finisaje și culori într-un pachet care vă face fericit. Vă prezentăm ușa secțională premium Evolution cu izolație de 45 mm și întrerupere termică în detaliu: cu toate detaliile, beneficiile și opțiunile de design.

Ușă secțională Premium iso 45 Evolution
