RAME DIN OȚEL

CONFORTABIL. FIABIL. INDIVIDUAL.

Rame puternice care rezistă la orice. A te putea baza pe calitate pe termen lung nu este doar un sentiment liniștitor, ci și o modalitate de a economisi o mulțime de bani pe termen lung!

Ca și în cazul altor aspecte-cheie ale serviciilor de construcții (încălzire, instalații sanitare, instalații electrice), calitatea este măsura tuturor lucrurilor atunci când vine vorba de cadrele ușilor.

Un cadru de oțel bun este stabil din punct de vedere dimensional, menține foaia de ușă în siguranță și poate rămâne în poziție chiar și în cazul în care foaia de ușă este schimbată. La Novoferm, "un cadru bun" înseamnă: se potrivește o dată pentru totdeauna, este robust și stabil și poate face față cu adevărat la orice în viața de zi cu zi!

De ce rame de oțel de la Novoferm?

DIVERSITATE ȘI REZILIENȚĂ

Novoferm vă oferă rame pentru toate situațiile de instalare pentru cadre de stâlpi, zidărie și cazuri speciale. Acestea sunt robuste, stabile din punct de vedere dimensional și protejate împotriva coroziunii prin tablă galvanizată la cald conform DIN EN 10142, cu grosimea tablei de 1,5 sau 2,0 mm, cu grund de înaltă calitate ca bază ideală pentru stratul final de vopsea.

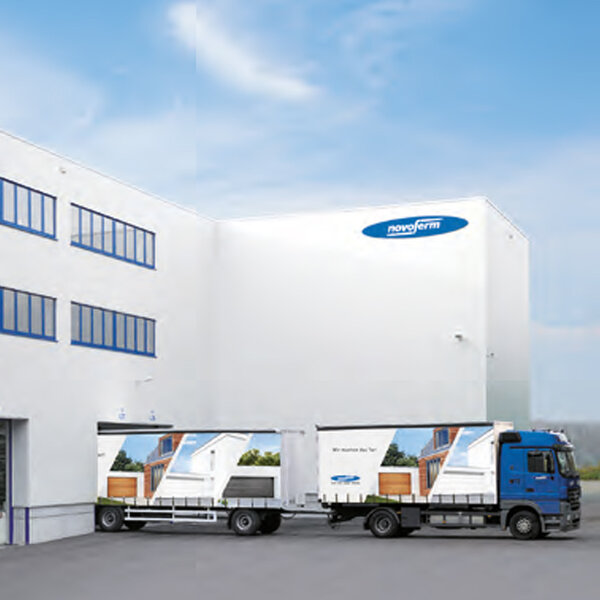

UȘI, PORȚI, RAME DIRECT DIN STOC

În noul nostru centru logistic sunt disponibile peste 1.000 de produse, toate fabricate în patru unități de producție din Germania.

ACURATEȚE DIMENSIONALĂ

Ramele Novoferm sunt caracterizate de o geometrie exactă a profilului și de o precizie dimensională prin respectarea celor mai mici limite de toleranță (standarde EN DIN / standarde de fabrică Novoferm).

PROGRAME DE LIVRARE RAPIDĂ

Profitați de programele noastre de livrare rapidă pentru multe variante de rame și modele.

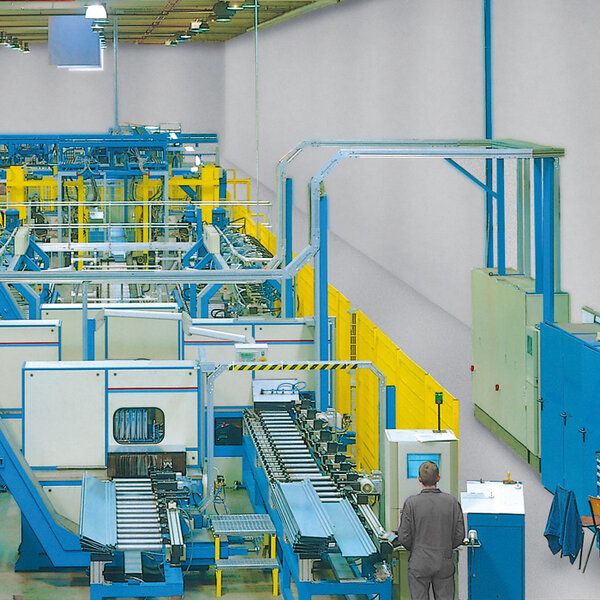

PRODUCȚIE DE CADRE DE ÎNALTĂ TEHNOLOGIE

1. selectarea inconfundabilă a datelor prin codul de bare
2. etichetarea produsului prin imprimantă laser
3. introducerea complet automată a matrițelor
4. precizie absolută a ajustării

NOVOFERM ZARGEN-COMPENDIU

Puteți găsi programul complet al cadrului Novoferm pe extranet. Acolo veți găsi o mulțime de instrumente gratuite și eficiente cu ajutorul cărora puteți influența pozitiv deciziile de cumpărare ale clienților dumneavoastră.

RAMA LA ALEGERE

Novoferm oferă nu numai o gamă largă de rame, ci și exact produsul potrivit pentru toate tipurile de pereți necesare. În plus, standardele noastre ridicate de calitate garantează o instalare rapidă, stabilitate ridicată și durabilitate. Ramele robuste Novoferm vor rezista mai multor generații de uși.

PENTRU UN VIITOR DURABIL

Produsele noastre îndeplinesc cerințele pentru o declarație de mediu a produsului (EPD) în conformitate cu ISO 14025 și EN 15804 din Programul pentru declarații de mediu ale produselor al Institutului Bauen und Umwelt e.V. (IBU) bazat pe standardul EN 15804.

EPD în conformitate cu ISO 14025 și EN 15804 Evaluarea ciclului de viață în conformitate cu DIN ISO 14040/ 14044I / Reguli privind categoria de produse (PCR) Uși

NOBLE ÎN OȚEL

Ramele din oțel inoxidabil completează programul de rame Novoferm. Aceste cadre sunt disponibile în secțiuni exclusive și au o grosime a tablei cuprinsă între 1,5 mm și 2 mm, în funcție de versiune. Întrebați dealerul specializat Novoferm despre toate detaliile echipamentelor și aplicațiile posibile.

ARATĂ INDIVIDUALITATE

Un cadru de ușă și ușa asociată cu acesta sunt ca o carte de vizită. Și, prin urmare, ar trebui să se potrivească și cu casa, camera și utilizatorul respectiv. Prin urmare, Novoferm oferă toate culorile RAL la alegere, design RAL, culori metalice și altele pentru protecție specială. Este posibilă pudra anti-graffiti.
Ramele colorate oferă următoarele avantaje:
- Acoperire cu pulbere de cea mai înaltă omologare cu aprobarea GSB
- Rezistență excelentă la intemperii
- Luciu ridicat și stabilitate a culorii
- Aderență foarte bună
- Proprietăți bune de coroziune
- Duritate ridicată a suprafeței cu valori mecanice bune
- rezistență excelentă la abraziune
- Temperatură de ardere 195° C

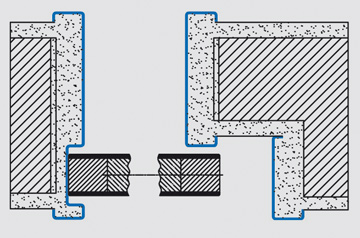

Prezentare generală a tipurilor de cadre

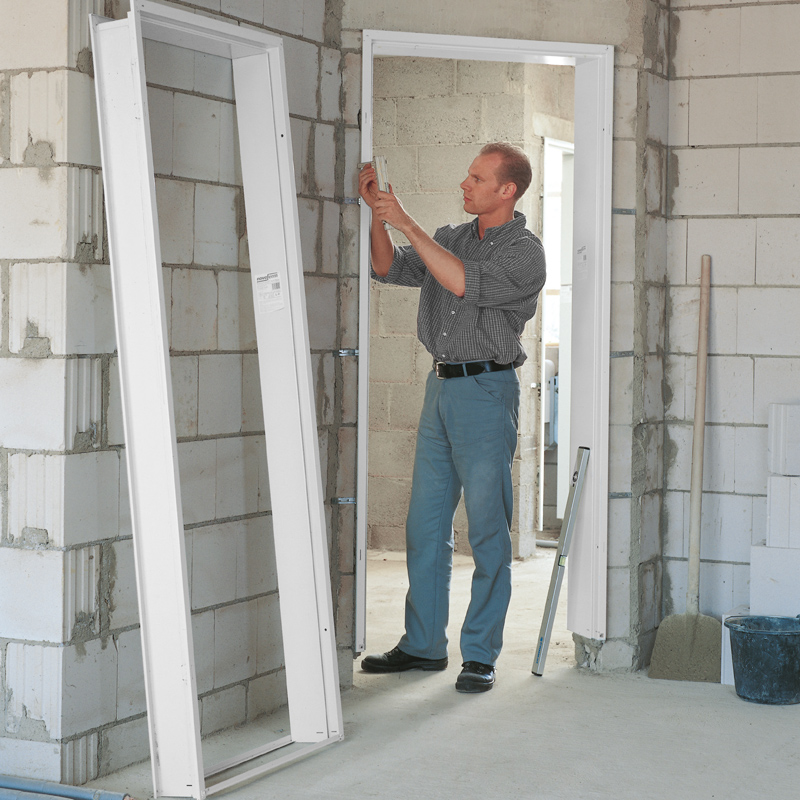

Rame de zidărie, solide ca piatra și stabile ca valoare - aceasta este metoda de construcție tradițională, solidă. Cadrele moderne de zidărie din oțel de la Novoferm sunt la fel de stabile - ideale pentru toate ușile.

Ramele de cadre cu stâlpi pot fi utilizate rapid și ușor în construcții din gips-carton sau în pereți ușori din stâlpi. Acest lucru facilitează îndeplinirea cerințelor noilor spații de locuit sau de lucru.

Rame demontate pentru toate tipurile de pereți, multe rame Novoferm sunt disponibile și demontate la cerere. Variantele de rame din stoc pot fi livrate direct destinatarului prin serviciul de coletărie într-un timp foarte scurt.

Puncte forte Cadre demontate

Acest videoclip din domeniul cadrelor ilustrează avantajele "cadrelor demontate" în ceea ce privește transportul, manipularea și asamblarea.

Puteți găsi animații suplimentare la

https://www.youtube.com/NovofermVideos

EVIDENȚIERI ȘI CARACTERISTICI

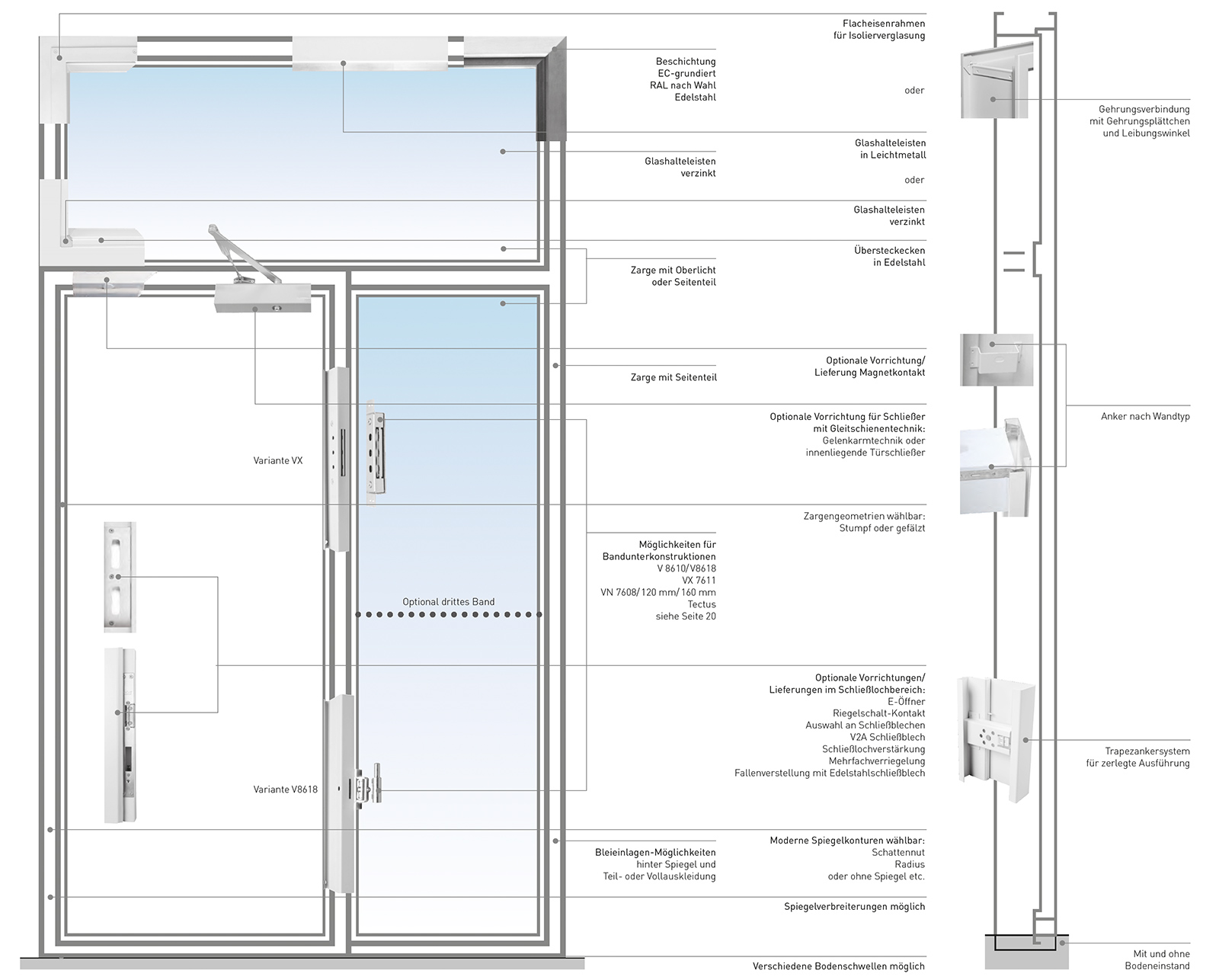

Perfecțiune în jurul cadrului Novoferm

Programe de livrare rapidă

RAME STANDARDIZATE

Sunt disponibile: rame speciale cu profil standard în lățimi standard

ca rame de colț
ca rame de zidărie
ca rame pentru stâlpi în una sau două părți

Construcție: înclinat, grosime tablă 1,5 mm, galvanizat și amorsatSuprataxa Express: 10 % din prețul brut de listăLivrareExpress: Până la 20 de rame, cantități mai mari la cerere

Alegeți din următoarele opțiuni:

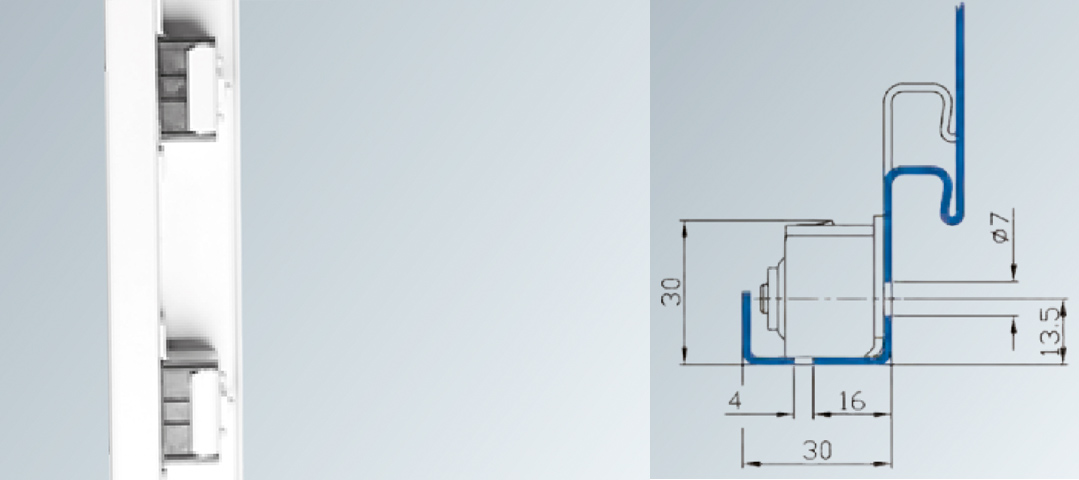

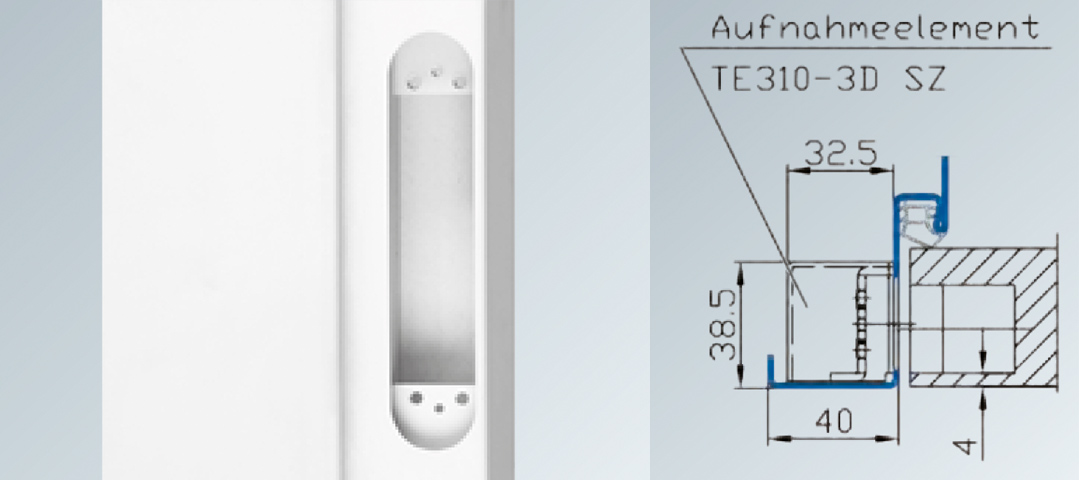

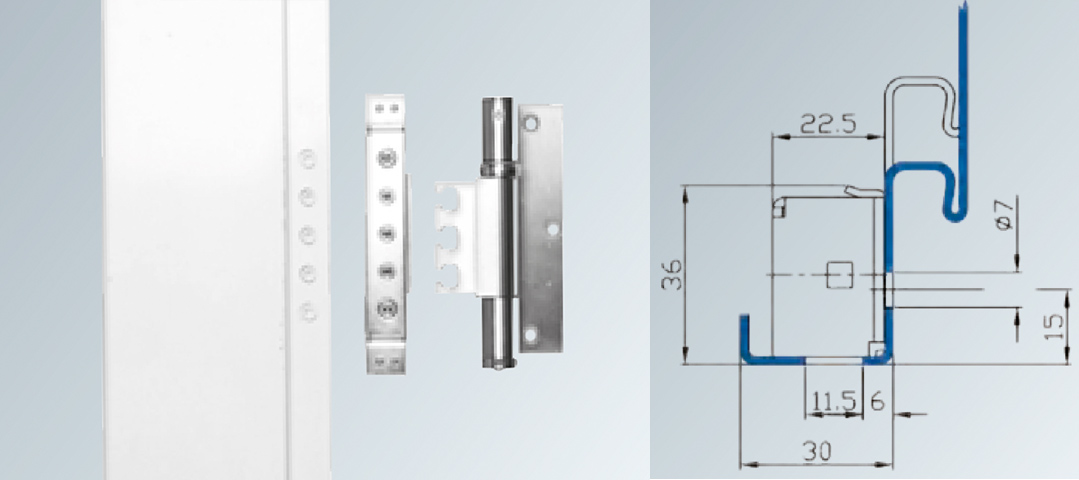

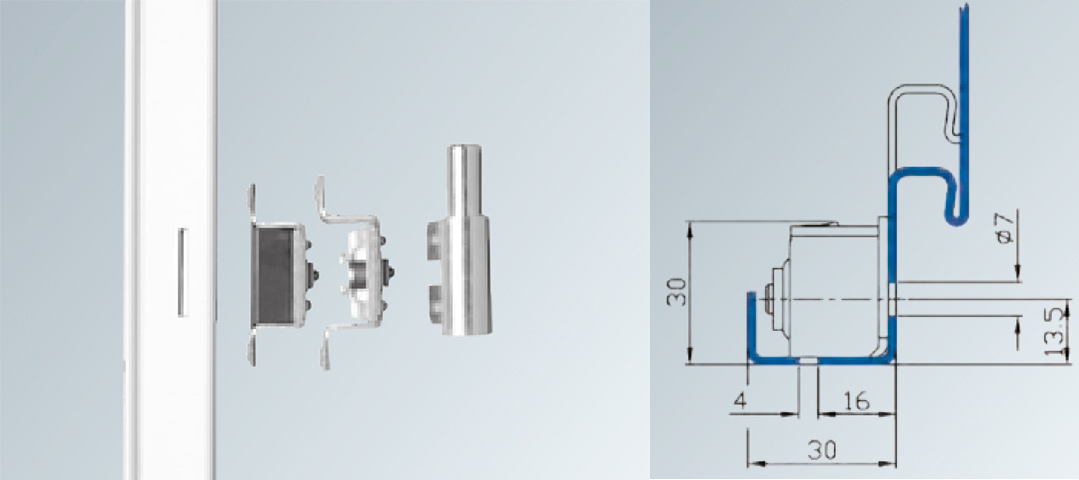

Substructuri alternative pentru balamale (VNGR, VNKL, VS 8939, VX)
Întărirea găurii de blocare MSK 412
Înălțime variabilă a mânerului
Blocare multipunct 15 x 20 mm, orificiu cu fantă (atenție: vă rugăm să specificați tipul la comandă)
Nișă de podea variabilă
Lățime BRM până la 1.375 mm
Cadru până la 2.250 mm înălțime BRM
Fixare pentru OTS standard

Logistică personalizată: Comandă până la ora 9.00 - timp de producție 3 zile. În a 4-a zi de la comandă în depozitul regional. Livrare din depozitul regional conform planului de rute cunoscut. Livrare directă din fabrică în a 4-a zi de la comandă: Poate fi combinat cu articole standard de la un metru de încărcare.

Cadru demontat direct la destinatar + 3 zile.

ZARGEN SPECIAL

Sunt disponibile: rame speciale cu rabatare simplă, rabatare dublă, rame de trecere și de legătură

ca rame de colț
ca rame de zidărie în variante cu o singură parte și cu două părți
ca rame pentru stâlpi în variante cu o singură parte și cu două părți

Construcție: cu nervuri și îmbinări cap la cap, cu grosimi de tablă posibile de 1,5 și 2,0 mm, galvanizate și amorsate

Suprataxa Express: 10 % din prețul brut de listăLivrareExpress: Până la 20 de rame, cantități mai mari la cerere

Alegeți din următoarele opțiuni:

- Substructuri alternative pentru balamale (VNGR, VNKL, VS 8939, VX)
Întărirea găurii de blocare MSK 412
Înălțime variabilă a mânerului
Blocare multipunct 15 x 20 mm, orificiu cu fantă (atenție: vă rugăm să specificați tipul la comandă)
Nișă de podea variabilă
Lățime BRM până la 2125 mm
Cadru până la 2550 mm Înălțime BRM pentru foaie de ușă înaltă
Lățime de 60-500 mm variabilă continuu în trepte de 5 mm posibilă
Lățimea marginii gurii de 10-20 mm posibilă

Logistică personalizată: Comandă până la ora 9.00 - timp de producție 6 zile. În a 7-a zi de la comandă în depozitul regional. Livrare din depozitul regional conform planului de rute cunoscut. Livrare directă posibilă în a 7-a zi de la comandă din fabrică: Poate fi combinat cu articole standard de la un metru de încărcare.

Cadru demontat direct la destinatar + 3 zile.

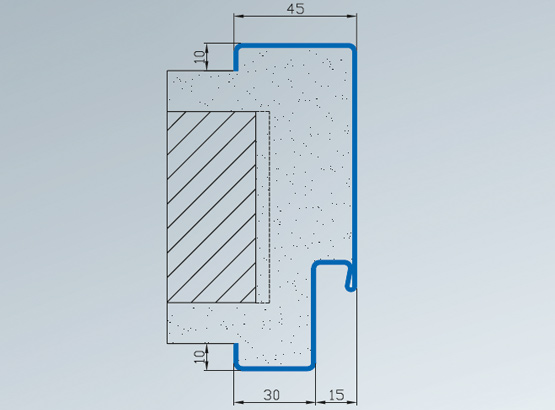

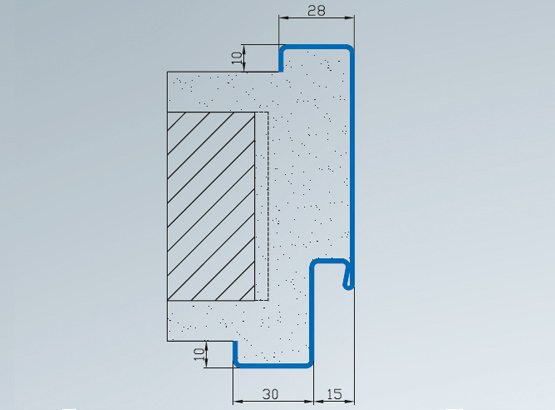

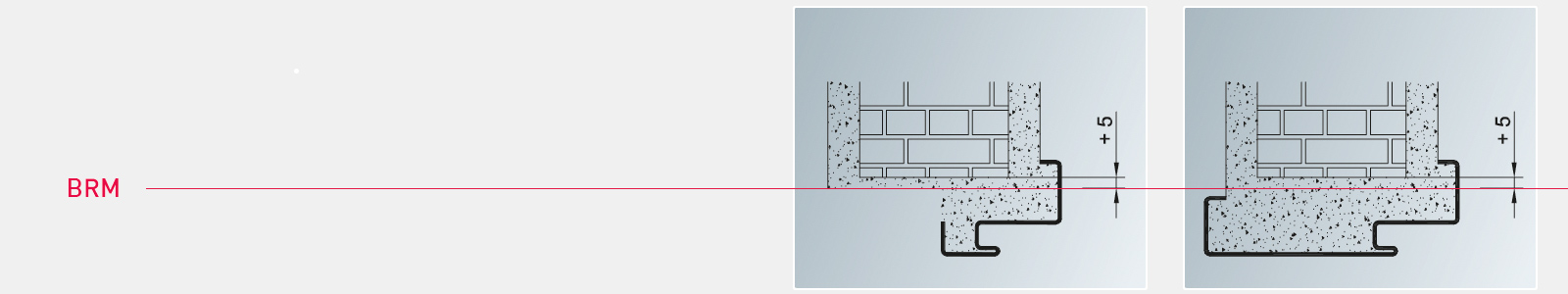

Detalii ale cadrelor de zidărie

Solidă și stabilă în valoare - aceasta este metoda de construcție tradițională, solidă. Cadrele moderne din oțel pentru zidărie de la Novoferm sunt la fel de stabile - ideale pentru toate ușile.
Ramele standard Novoferm (conform DIN 18111) sunt disponibile în multe variante, echipate cu sisteme speciale pentru a găzdui o gamă largă de balamale.

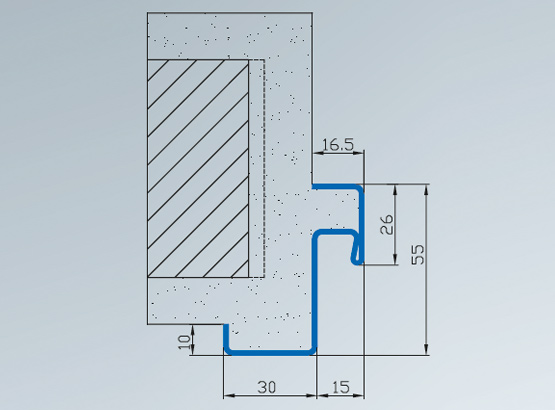

ECKZARGE (EZS) PROFIL 21

Pentru uși rabatate
Cu adâncitură în podea de 30 mm
Poate fi utilizată cu buzunare de balamale sudate etanșe la mortar V 8610 L/ R
Cu 6 ancore de colț sudate
Instalare simplă
Articol de stoc

ECKZARGE (EZS) PROFIL 21

Condiția de livrare

Condiția de montare

CADRU PERIMETRAL (UZS) PROFIL 23

Pentru uși rabatate
Cu adâncitură în podea de 30 mm
Poate fi utilizată cu buzunare de balamale sudate etanșe la mortar V 8610 L/ R
Posibilități multiple de aplicare
Articolul de stoc

CADRU PERIMETRAL (UZS) PROFIL 23

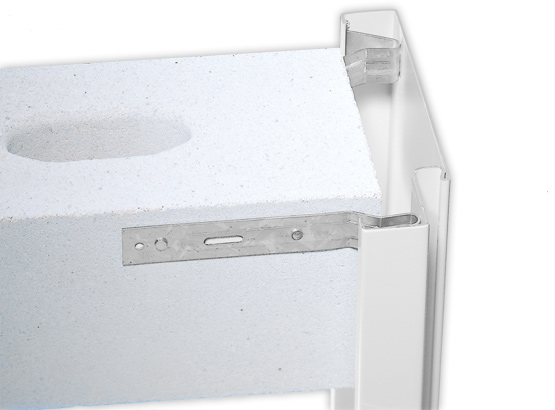

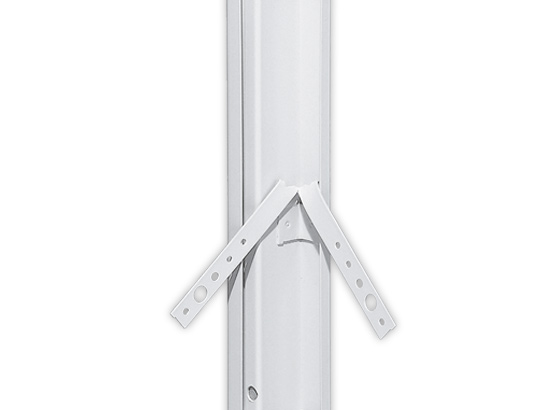

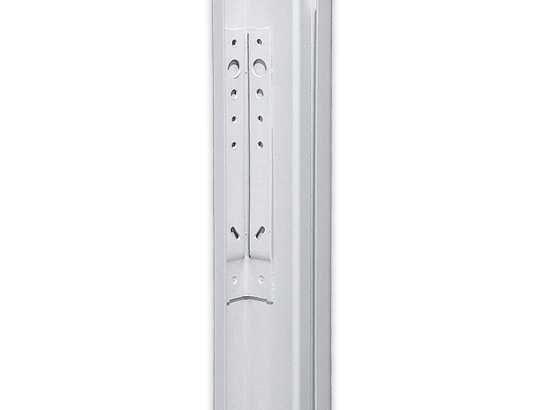

Ancoră Ruck-Zuck

8 bucăți livrate în vrac
Disponibil și ca ancoră de îmbinare
Instalare rapidă, stabilă
Tehnic sofisticat
Poate fi poziționat individual (respectați DIN!)

GIPSWANDZARGE (ZG) PROFIL 23/ 0045

Pentru uși rabatate
Cu adâncitură în podea de 30 mm
Poate fi utilizată cu buzunare de balamale sudate etanșe la mortar V 8610 L/ R
Cu protecție maximă la coroziune împotriva tencuielilor agresive

GIPSWANDZARGE (ZG) PROFIL 23/ 0045

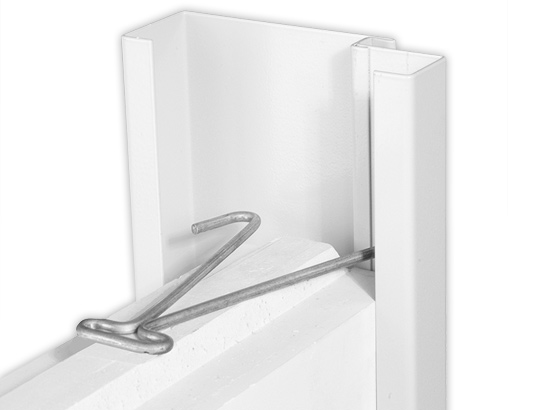

Ancore de sârmă

6 bucăți furnizate în vrac
Instalare montată pe perete
Instalare simplă, stabilă
Practică și rațională

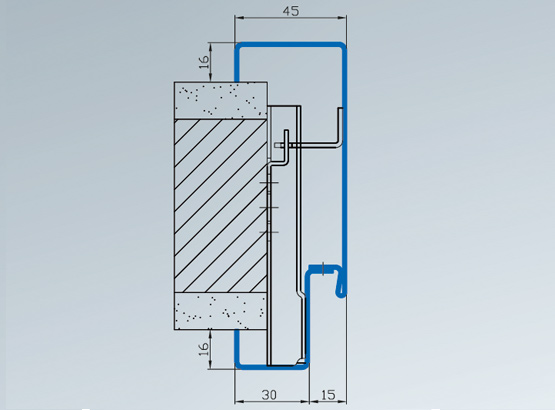

2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFILE 2140/ 1645

Pentru uși rabatate
Fără adâncitură în podea
Poate fi utilizată cu buzunare pentru balamale sudate V 8618 L/ R
Instalare curată, rapidă
Pentru modernizare
Înșurubat ascuns în canelura de etanșare
Poate fi reutilizat datorită îndepărtării ușoare
Articolul de stoc

2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFILE 2140/ 1645

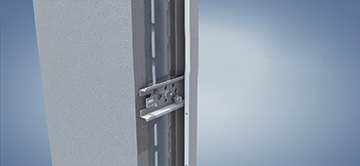

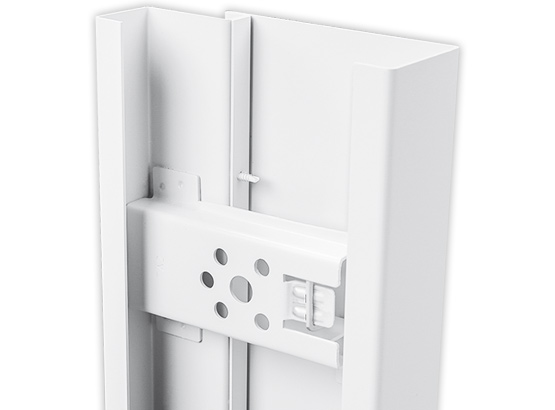

Ancoră de fixare

Ancoră trapezoidală sudată pentru fixarea învelișului frontal
Pentru toate tipurile de pereți
Stabilitate ridicată a ancorei trapezoidale
Instalare simplă cu ajutorul suportului de ancorare integrat
Rigiditate torsională ridicată datorită geometriei speciale a sistemului de ancorare

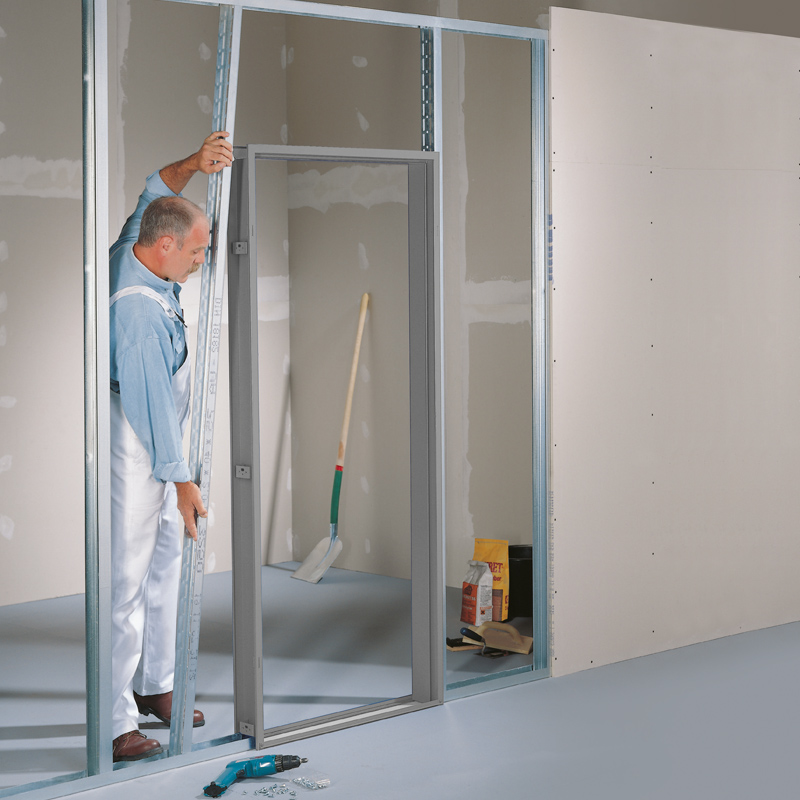

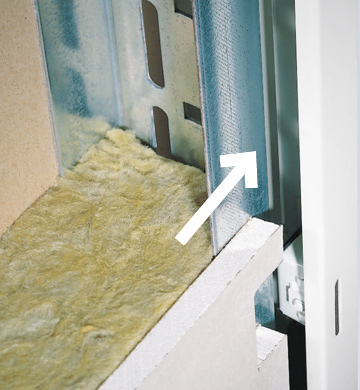

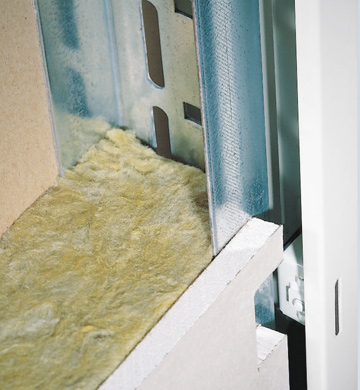

Detalii privind cadrele pentru stâlpi

Viața se schimbă - și odată cu ea și cerințele privind spațiul de locuit sau de lucru. Noi încăperi trebuie create și dezvoltate în continuare. Nici o problemă cu cadrele pentru stâlpi Novoferm, deoarece acestea pot fi instalate rapid și ușor într-un mod unic.

Cadrele Novoferm sunt rezistente în mod clasic, inovatoare, moderne și deosebit de sigure.

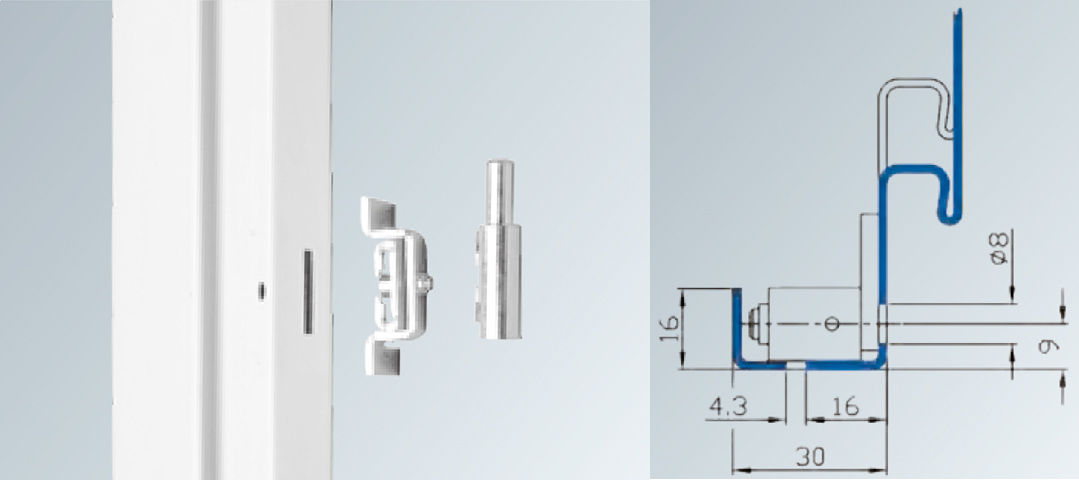

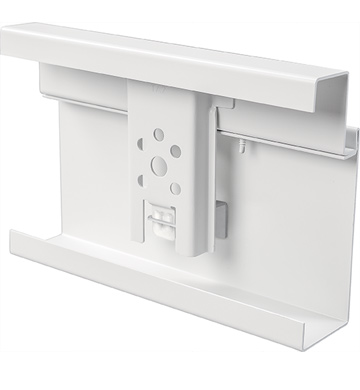

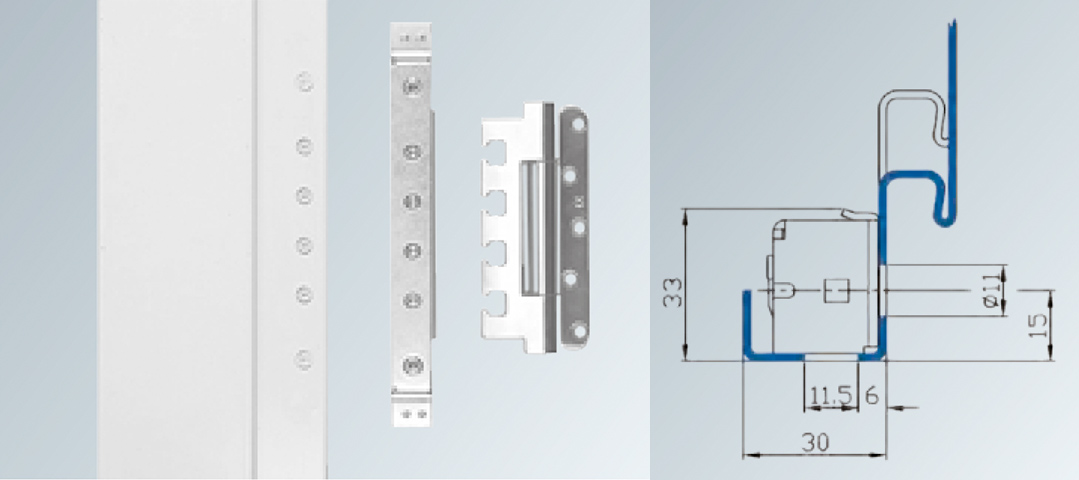

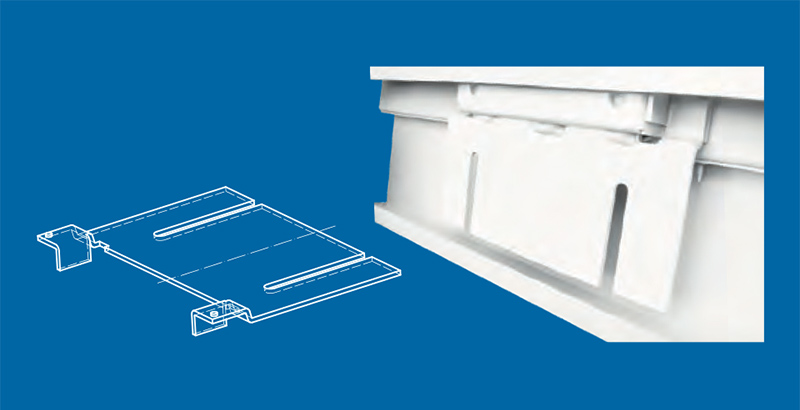

PLACĂ DE MONTARE PENTRU CONSOLIDAREA BALAMALELOR PENTRU UȘI GRELE

În construcțiile imobiliare moderne, numărul de uși funcționale cu o greutate mare a foii ușii este în continuă creștere. În același timp, pereții despărțitori interni sunt construiți cât mai subțire posibil. Pereții subțiri de 100 mm sau 125 mm au devenit foarte populari. Pentru a asigura funcționalitatea pe termen lung a elementelor ușii, este deosebit de important ca sarcina foii ușii să fie transferată în mod optim la substructura peretelui. Tocmai acest lucru este asigurat de noua placă de montare și armare montată din fabrică pentru substructurile balamalelor din sistemul VX. Această placă de ranforsare specială opțională este sudată direct pe substructura balamalei și apoi conectată ferm la profilul UA al peretelui cu cadru din stâlpi.

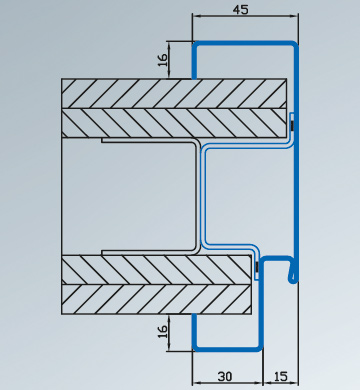

STÄNDERWANDZARGE (ZGK) PROFIL 23/ 1645

Pentru uși rabatate
Versiune standard cu rabatare de 16 mm
Fără adâncitură în podea
Se poate utiliza substructura de balamale V 8618 L/ R
Cu piese de cadru special adaptate V 8100/ 18 (nu sunt incluse în livrare)
Fără adâncituri ale panourilor din gips-carton

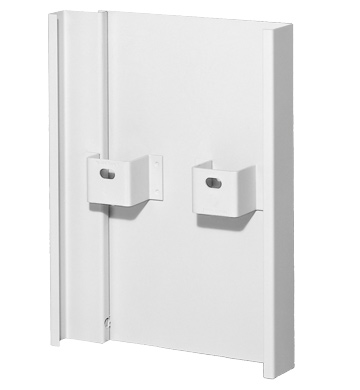

Cu ancore cu capac sudate, posibilitate de panouri simple sau duble
Articole de stoc

CADRU VERTICAL DE PERETE (ZGK) PROFIL 23/ 0045

STÄNDERWANDZARGE (ZGK) PROFIL 23/ 0045

Pentru uși rabatate
Răsturnare convențională de 10 mm, cu același design vizual ca și cadrele de zidărie
Fără adâncitură în podea
Se poate utiliza substructura de balamale V 8610 L/ R
Sunt necesare crestături pentru buzunarele balamalelor și cutiile de protecție a pereților
Cu ancore cu capac sudate, posibilitate de lambriu simplu sau dublu

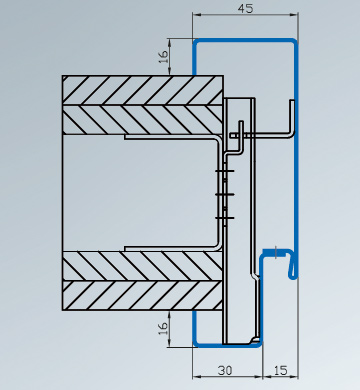

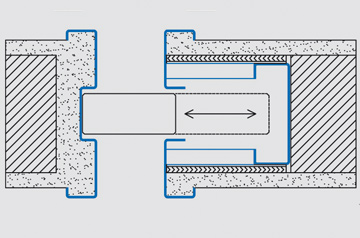

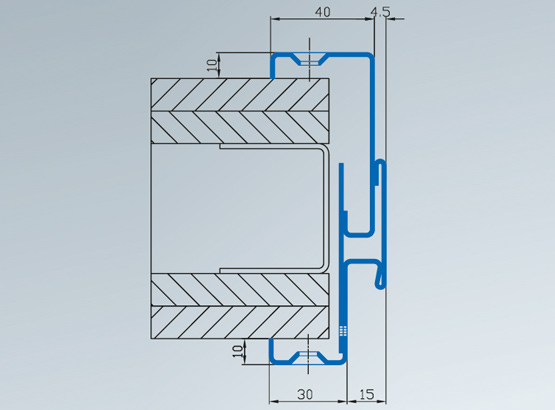

CADRU CU 2 CARCASE PENTRU ECHIPAREA ULTERIOARĂ A PROFILULUI 2140/ 1645

2-SCHALIGE ZARGE ZUM NACHTRÄGLICHEN EINBAU PROFIL 2140/ 1645

Pentru uși rabatate
Fără adâncitură în podea
Se poate utiliza substructura de balamale V 8618 L/ R
Instalare curată, rapidă
Pentru modernizare
Înșurubat ascuns în canelura de etanșare
Reutilizabil datorită îndepărtării ușoare
Stabilitate ridicată
Articolul de stoc

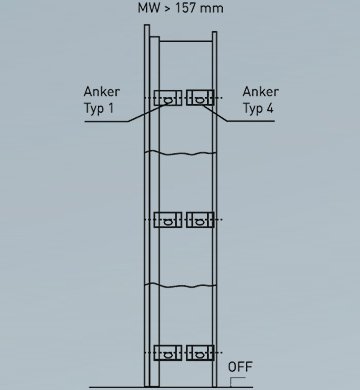

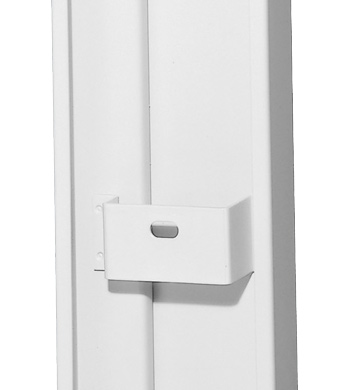

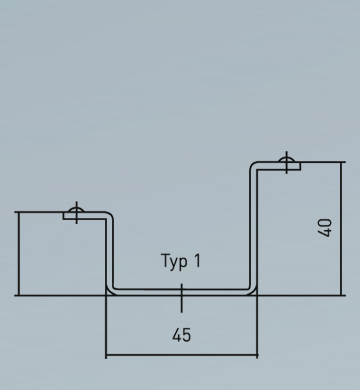

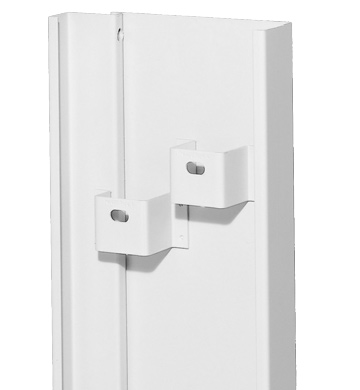

ANCORĂ PENTRU STÄNDERWERK

Ancoră pentru tub

Dimensiuni standard pe un singur rând
Lățimi mai mari ale fălcilor dispuse în rânduri duble decalate sau alăturate

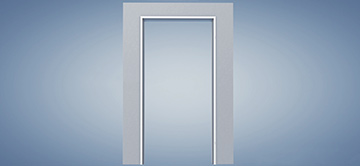

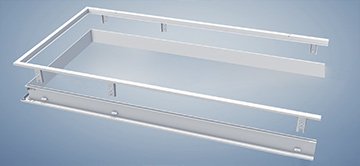

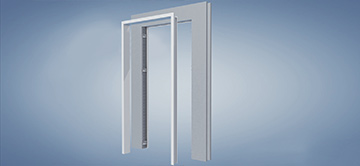

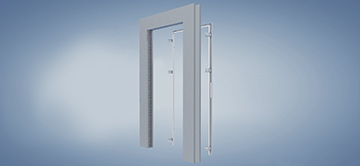

Detalii Cadre dezasamblate

RAME DEZASAMBLATE PENTRU TOATE TIPURILE DE PEREȚI

La cerere, multe variante de cadre Novoferm sunt disponibile și dezasamblate pentru o livrare rapidă și un transport deosebit de ușor și sigur. Variantele de rame aflate în stoc pot fi livrate direct destinatarului într-un timp foarte scurt prin serviciul de coletărie. În cazul în care comanda se face înainte de ora 10:00 a.m., aceasta are loc de obicei în următoarea zi lucrătoare.
Cu noua ancoră trapezoidală, montarea variantelor de profil cu carcasă dublă este, de asemenea, foarte simplă, rapidă și sigură.

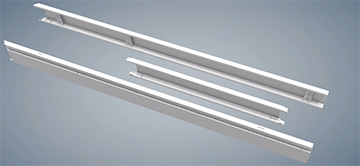

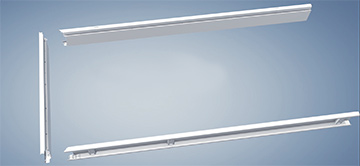

Dezasamblat în trei părți individuale la îndemână
Livrat ca un pachet compact
Protecție optimă împotriva deteriorărilor de transport
Foarte ușor de depozitat
Ușor de transportat cu mașina
Livrare rapidă și ieftină
Manipulare ușoară pe șantier

IDEAL PENTRU MODERNIZARE

PROFILE 2140

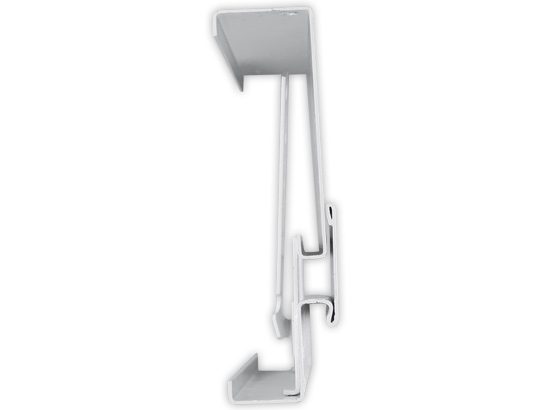

PROFIL 2140: CADRU DIN 2 PĂRȚI - ÎNȘURUBAT ÎN CANELURA DE ETANȘARE - PENTRU TOATE TIPURILE DE PEREȚI

Pentru uși cu rabatare și uși fără rabatare
Potrivite pentru camere finisate
Instalare ușoară datorită ancorelor speciale, inclusiv pentru contra-cadru

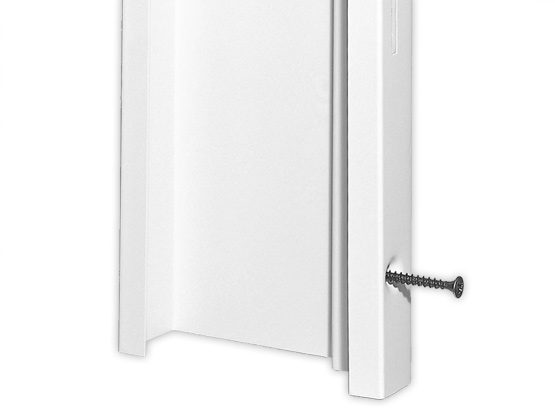

Înșurubat ascuns în canelura de etanșare
Cadru reutilizabil

PROFILE 2150

PROFIL 2150: CADRU DIN 2 PĂRȚI - CU TOLERANȚĂ LA LĂȚIMEA FEȚEI PENTRU ZIDĂRIE

Lățimi de deschidere variabile -8 / +10 mm
Sunt posibile toate geometriile de profil (de ex. rame de uși glisante în fața peretelui)
Cu îmbinare de separare vizibilă
Cu ancore de colț în descoperire

PROFILE 2150

PROFIL 2150: CADRU DIN 2 PĂRȚI - CU TOLERANȚĂ LA LĂȚIMEA FEȚEI PENTRU MONTANȚI

Lățimi de deschidere variabile -8 / +10 mm
Sunt posibile toate geometriile de profil (de ex. rame de uși glisante în fața peretelui)
Cu linie de separație vizibilă
Montare cu șurub în traversă

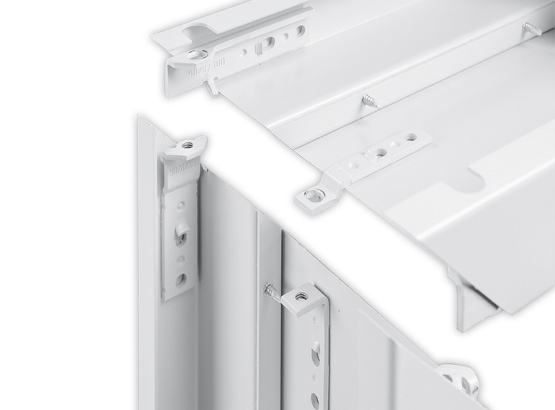

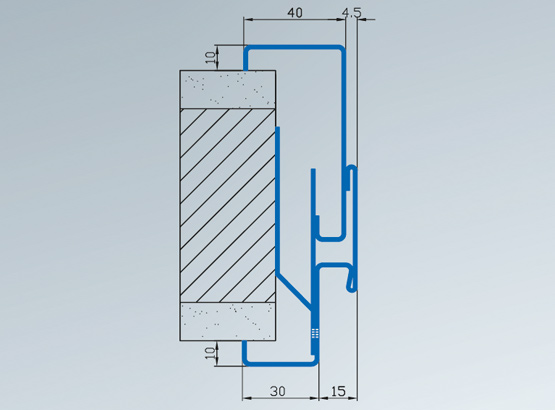

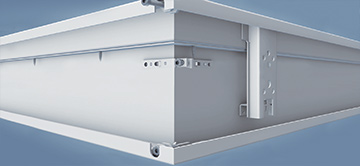

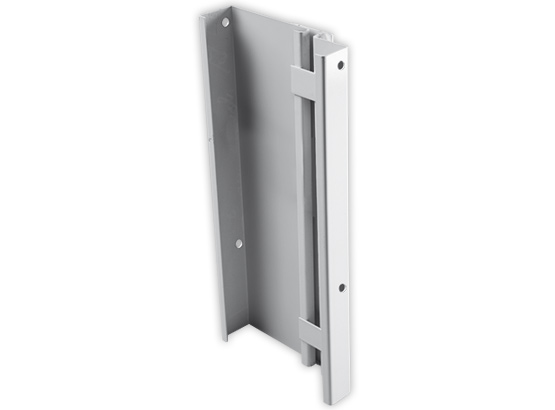

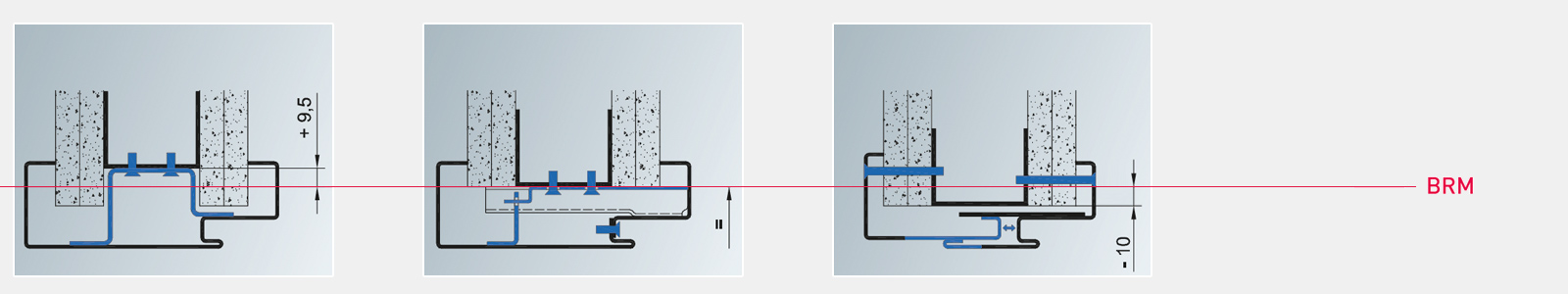

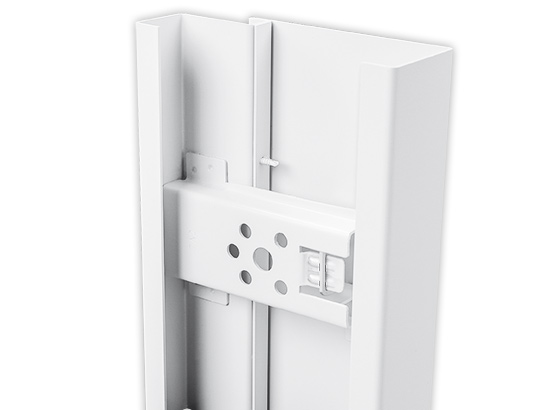

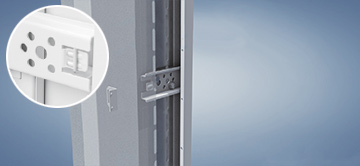

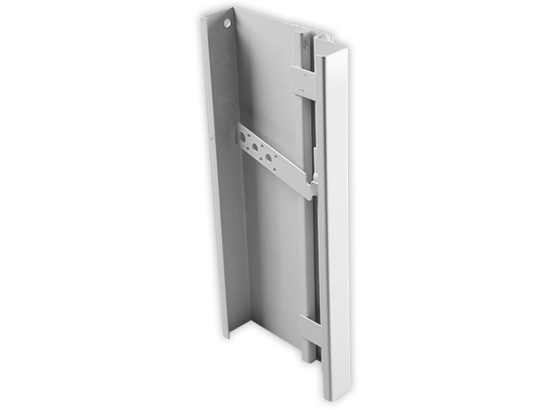

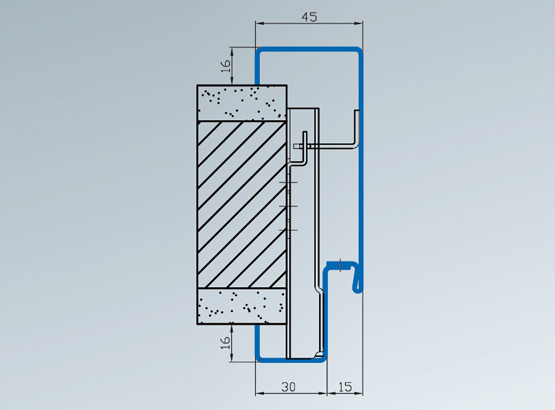

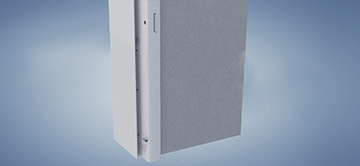

DESIGNUL CADRULUI DEZASAMBLAT ȘI SISTEMUL DE ANCORARE TRAPEZOIDAL

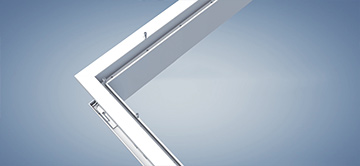

Îmbinări de colț ale cadrului cu potrivire precisă, instalate în fabrică

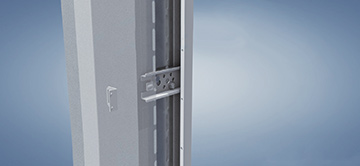

Ancore trapezoidale stabile în carcasa frontală a cadrului
Instalarea ușoară a contracochiliei datorită geometriei speciale a sistemului de ancorare
Contraancoră specială, punctată în descoperirea contracochiliei
Nu este necesară retușarea ancorelor trapezoidale pentru deschideri dimensionale precise ale cadrului cu stâlpi

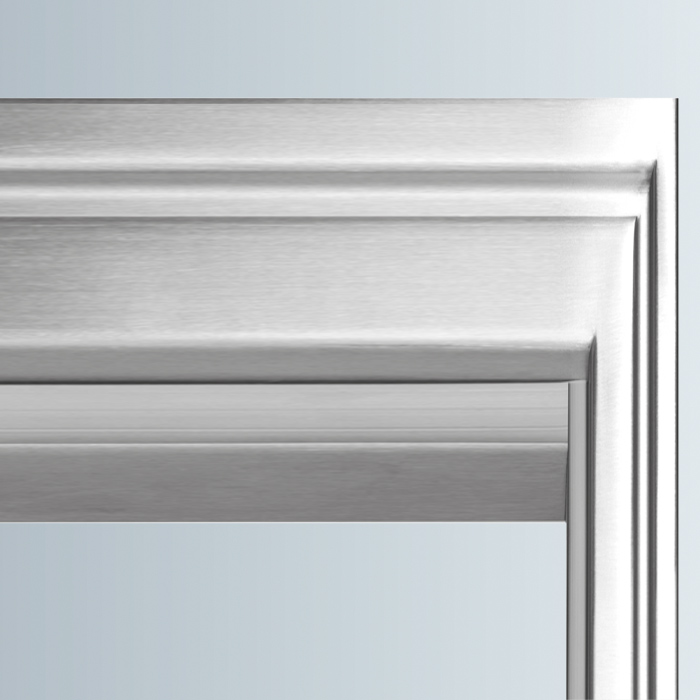

Cadre și suprafețe speciale

RAME PENTRU FIECARE APLICAȚIE

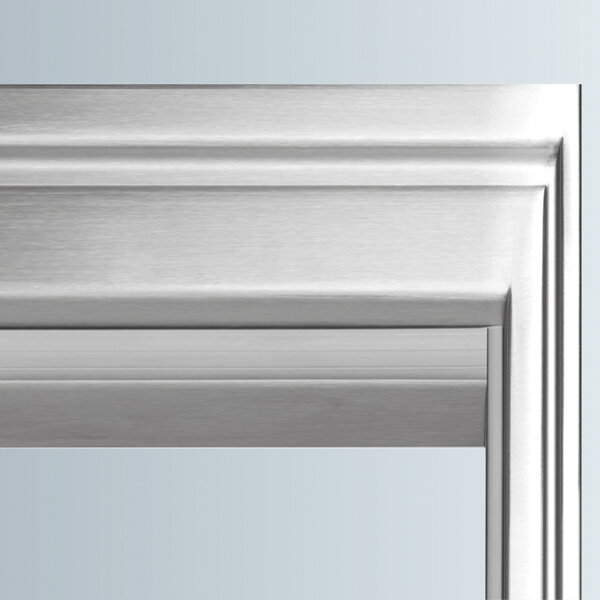

Ramele din oțel inoxidabil nu punctează doar pentru aspectul lor atractiv, ci și pentru rezistența lor la umiditate. De regulă, ramele din oțel inoxidabil sunt utilizate în medii în care este necesar un nivel ridicat de curățenie.

Material: V2A = WST 1.4301 / V4A = WST 1.4571 (numai 1,5 mm)Grosimeatablei: 1,5 sau 2 mm Rame din oțel inoxidabilîn oțel Ramele din oțel inoxidabil completează programul de rame Novoferm. Aceste cadre sunt disponibile în secțiuni exclusive și au o grosime a tablei între 1,5 mm și 2 mm, în funcție de versiune.

Întrebați dealerul specializat Novoferm despre toate detaliile echipamentelor și aplicațiile posibile.

ARATĂ INDIVIDUALITATE

Ramele Novoferm se caracterizează prin geometria exactă a profilului și acuratețea dimensională prin respectarea celor mai înguste limite de toleranță (standarde EN DIN / standarde de fabrică Novoferm). Un cadru și ușa asociată sunt ca o carte de vizită. Și, prin urmare, ar trebui să corespundă și casei, camerei și utilizatorului respectiv. Prin urmare, Novoferm oferă toate culorile RAL la alegere, design RAL, culori metalice și altele pentru protecție specială. Este posibilă pudra anti-graffiti.

Ramele colorate oferă următoarele avantaje:

Acoperire cu pulbere de cea mai înaltă omologare cu aprobarea GSB
Rezistență excelentă la intemperii
Luciu ridicat și stabilitate a culorii
Aderență foarte bună
Proprietăți bune de coroziune
Duritate ridicată a suprafeței cu valori mecanice bune
rezistență excelentă la abraziune
Temperatură de ardere 195° C

PENTRU UN VIITOR DURABIL

Produsele noastre îndeplinesc cerințele pentru o declarație de mediu a produsului (EPD) în conformitate cu ISO 14025 și EN 15804 din Programul pentru declarații de mediu ale produselor al Institutului Bauen und Umwelt e.V. (IBU), bazat pe standardul EN 15804.

EPD în conformitate cu ISO 14025 și EN 15804
Evaluarea ciclului de viață în conformitate cu DIN ISO 14040/ 14044
Reguli privind categoria de produse (PCR) Uși

Punctele dvs. pozitive dintr-o privire

Stabilitate și durabilitate ridicate
Gamă largă de rame pentru toate situațiile de instalare

Cadru cu stâlpi, zidărie și cazuri speciale
Aproape toate variantele de cadre sunt disponibile și dezasamblate

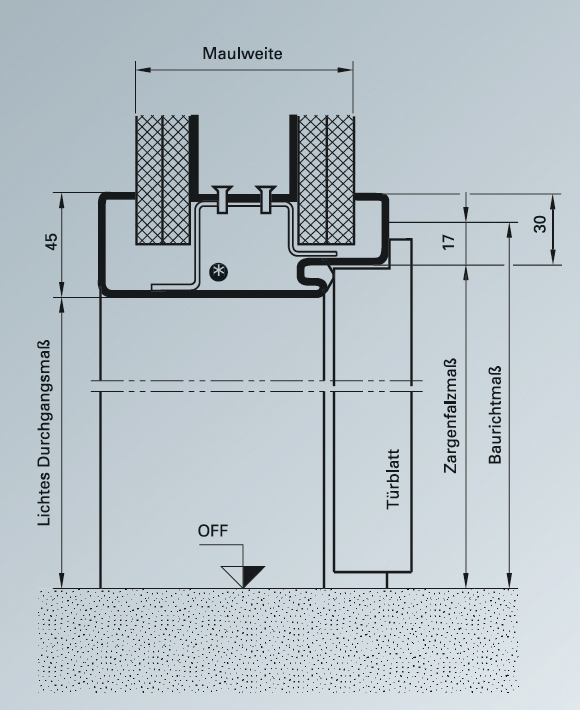

TEHNOLOGIE ȘI DETALII

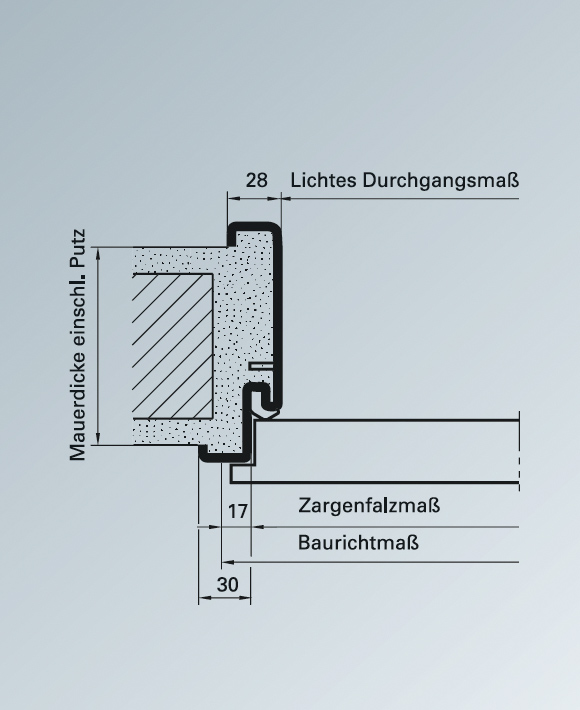

RAME DE DATE TEHNICE PENTRU ZIDĂRIE ȘI BETON

Tabel de dimensiuni pentru cadrele din oțel Novoferm			Cadre standard pentru zidărie, pereți din ipsos și piatră Ytong	Cadre standard pentru zidărie, pereți din ipsos și piatră Ytong
Dimensiuni generale (a se vedea DIN 18100)	Dimensiunile rabatei cadrului (a se vedea DIN 18111)	Cadru liber spațiu liber dimensiuni (a se vedea DIN 18111)	Dimensiunea nominală a deschiderii peretelui Dimensiunea învelișului (RBM)	Dimensiunea nominală a deschiderii peretelui Dimensiunea cochiliei (RBM)
Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	Lățime x înălțime
750 x 1.875 1^{) 2)}	716 x 1.858	686 x 1.843	760 x 1.880	760 x 1.880
875 x 1.875 2⁾	841 x 1.858	811 x 1.843	885 x 1.880	885 x 1.880
1000 x 1.875 1^{) 2)}	966 x 1.858	936 x 1.843	1.010 x 1.880	1.010 x 1.880
625 x 2.000	591 x 1.983	561 x 1.968	635 x 2.005	635 x 2.005
750 x 2.000	716 x 1.983	686 x 1.968	760 x 2.005	760 x 2.005
875 x 2.000	841 x 1.983	811 x 1.968	885 x 2.005	885 x 2.005
1.000 x 2.000	966 x 1.983	936 x 1.968	1.010 x 2.005	1.010 x 2.005
625 x 2.125 1⁾	591 x 2.108	561 x 2.093	635 x 2.130	635 x 2.130
750 x 2125	716 x 2.108	686 x 2.093	760 x 2.130	760 x 2.130
875 x 2.125	841 x 2.108	811 x 2.093	885 x 2.130	885 x 2.130
1.000 x 2.125	966 x 2.108	936 x 2.093	1.010 x 2.130	1.010 x 2.130
1.125 x 2.125 1^{) 3)}	1.091 x 2.108	1.061 x 2.093	1.135 x 2.130	1.135 x 2.130
1.250 x 2.125 1^{) 3)}	1.216 x 2.108	1.188 x 2.093	1.260 x 2.130	1.260 x 2.130

¹⁾Dimensiunile generale și dimensiunile asociate nu sunt incluse în DIN 18111 ²⁾ Standard numai pentru rame de colț ³⁾ Nu există în stoc

RAME DE ZIDĂRIE

Lățimi ale gurii
Rame standard Novoferm
	Pentru zidărie	Pentru pereți din ipsos
80	-	-
90	-	-
100	-	-
130	-	-
145	-	-
160	-	-
175	-	-
205	-	-
270	-	-
290	-	-
330	-	-

Secțiunea verticală Cadru cu lintel

Secțiunea orizontală Cadru cu perete Zid de zidărie

DATE TEHNICE RAME PENTRU CONSTRUCȚII USCATE

Rame standard pentru rame de stâlpi, Profil 23/1645	2 părți în canelură înșurubată Profil 2140/1645	2 piese cu linie de separație Profil 2150/0040
Poziția de ancorare Atenție! Instalare de-a lungul peretelui	Dimensiunea nominală a (= dimensiunea de instalare)	Dimensiunea nominală a deschiderii în perete	Dimensiunile exterioare ale foii ușii (dimensiunea tipului, a se vedea DIN 18101)
Lățime x înălțime	Lățime x înălțime	Lățime x înălțime	Lățime x înălțime
769 x 1.885	750 x 1875	730 x 1.865	730 x 1.865
894 x 1.885	875 x 1875	855 x 1.865	855 x 1.865
1.019 x 1.885	1.000 x 1.875	980 x 1.865	980 x 1.865
644 x 2.010	625 x 2.000	605 x 1.990	605 x 1.990
769 x 2.010	750 x 2.000	730 x 1.990	730 x 1.990
894 x 2.010	875 x 2.000	855 x 1.990	855 x 1.990
1.019 x 2.010	1.000 x 2.000	980 x 1.990	980 x 1.990
644 x 2.135	625 x 2.125	605 x 2.115	605 x 2.115
769 x 2.135	750 x 2.125	730 x 2.115	730 x 2.115
894 x 2.135	875 x 2.125	855 x 2.115	855 x 2.115
1.019 x 2.135	1.000 x 2.125	980 x 2.115	980 x 2.115
1.144 x 2.135	1.125 x 2.125	1.105 x 2.115	1.105 x 2.115
1.269 x 2.135	1.250 x 2.125	1.230 x 2.115	1.230 x 2.115

Lățimi ale gurii

Rame standard Novoferm

Pentru pereți cu cadre de stâlpi

75

100

125

150

Secțiunea orizontală Cadru cu cadru de perete

Secțiunea verticală Cadru cu lintel

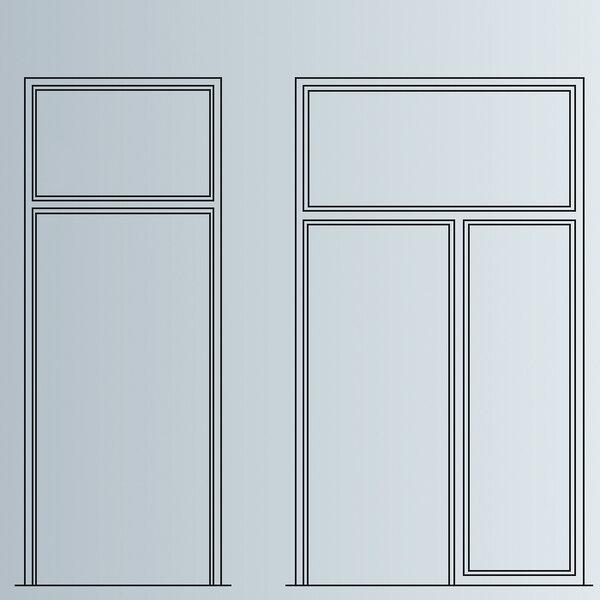

Opțiuni și soluții

Eckzarge

Cadru de colț cu rază

Cadru de colț cu rabatare dublă

Cadru de colț cu dublă rabatare cu canelură de umbră

Cadru de colț Gym

Cadru înconjurător

Cadru înconjurător cu rază

Cadru înconjurător cu canelură de umbră

Rama decorativă cu canelură de umbră

Rama ușii duble cu rază

Rama dublă

Rama dublă cu canelură de umbră pe o față

Cadru de ușă Pendulum

Cadru de trecere cu canelură de umbră

Rama rostului de dilatare

Cadru înconjurător cu inserție de plumb (protecție împotriva radiațiilor)

Rama ușii glisante Se execută în perete (secțiune verticală)

Rama ușii glisante Se execută în perete (secțiune orizontală)

Rama ușii glisante în fața peretelui (secțiune verticală)

Rama ușii glisante în fața peretelui (secțiune orizontală)

Cadru de ușă glisantă în fața peretelui cu foaie de ușă din sticlă (secțiune verticală)

Rama ușii glisante care rulează în nișă (secțiune orizontală)

Rama ușii glisante cu cutie de instalare (secțiune orizontală)

Rama ușii glisante în fața peretelui Design în 2 părți (secțiune verticală)

Cadru din 2 părți pentru toate tipurile de pereți

Cadru din 2 părți cu rază

Cadru fără oglindă

Cadru din 2 părți cu toleranță la lățimea fălcilor

Cadru din 2 părți cu toleranță la lățimea fălcilor și canelură de umbrire

Rama de fereastră pentru geamuri cu o singură față

Rama de fereastră pentru geamuri duble

Situații posibile de instalare

Cadru de colț Instalarea diblului cu ancoră pentru cadru de colț pe perete și învelitoare

Cadru de colț Instalarea diblului cu ancoră pentru cadru de colț numai în zona de descoperire (zidărie de cărămidă expusă)

Cadru de colț cu perforare cu dibluri în zona canelurilor (renovare)

Cadru de colț Instalare prin sudură pe suportul cu dibluri

Cadru înconjurător Instalare prin sudură pe suportul cu dibluri (zidărie expusă)

Cadru înconjurător Instalare cu o ancoră cu blocare rapidă (standard) sau cu o ancoră de îmbinare (zidărie expusă)

Cadru înconjurător Instalație de chituire cu ancore ondulate

Cadru de protecție pentru plăci de gips-carton, instalare cu cablu de ancorare

Înconjoară rama Instalație cu ancoră din bară plată sudată prin metoda turnării betonului

Cadru înconjurător Instalare cu ancoră de elice slăbită (pereți de beton)

Înconjurați cadrul cu perforarea găurii de dibluri în descoperire

Cadru înconjurător din 2 părți Nu este posibilă acoperirea RAL

Cadru de colț și contracadru Instalare prin sudură pe suportul cu dibluri (zidărie expusă)

Cadru cu știfturi GK Montare cu șurub pe ancore în U

Cadru cu montanți GK Montare cu șurub prin traversă

Cadru înconjurător din 2 părți Instalare cu șurub în gol (potrivit pentru toate tipurile de pereți)

Cadru înconjurător din 2 părți cu toleranță la lățimea fălcilor, montare cu șurub cu oglindă

Cadru telescopic pentru adaptare universală pe șantier, potrivit pentru toate tipurile de pereți

Cadru înconjurător Instalare cu ancoră de elice slăbită (pereți de beton)

Cadru înconjurător cu inserție de plumb (protecție împotriva radiațiilor)

Substructuri de centură

NU 3-D REGLABIL

Tip	Descrierea tipului	Tip de curea	Capacitate de încărcare
V 8610	Galvanizat (opțional V2A)	V 8000	60 kg
	DIN dreapta și stânga	V 8100	80 kg
	Etanș la mortar	VN 8939/100	100 kg
	Mai mult de 200 de combinații posibile

Tip	Descrierea tipului	Tip de curea	Capacitate de încărcare
V 8618	Galvanizat (opțional V2A)	V 8000/18	60 kg
	DIN dreapta și stânga	V 8100/ 18	80 kg
	Mai mult de 200 de combinații posibile

Tip	Descrierea tipului	Tip de curea	Capacitate de încărcare
Curea cu buzunardublu	Element de montare VARIANT V 8600 sau V 8610	VN 8938/ 160	150 kg
	Poate fi utilizat la stânga sau la dreapta
	Domeniu funcțional: Protecția împotriva incendiilor, protecția împotriva fumului
	Galvanizat

3-D AJUSTABIL

Tip	Descrierea tipului	Tip de curea	Capacitate de încărcare
VX 7611	Cu capacitate mare de încărcare	VX 7729/ 100	100 kg
	Pentru uși rabatate și ne-rabatate	VX 7939/ 100	100 kg
	Etanș la mortar	VX 7729/ 120	120 kg
	Reglare tridimensională continuă lateral +/- 3,0 mm, înălțime +/- 3,0 mm, presiune +/- 3,0 mm	VX 7939/ 120	120 kg
		VX 7729/ 160	160 kg
		VX 7939/ 160	160 kg

Tip	Descrierea tipului	Tip de curea	Capacitate de încărcare
VN 7608/120	Pentru uși rabatate și ne-rabatate	VN 7748/ 100	100 kg
	Etanș la mortar	VN 7938/ 100	100 kg
	Galvanizat	VN 7728/ 120	100 kg
	Reglare tridimensională continuă lateral +/- 3,0 mm, înălțime +/- 3,0 mm, presiune +/- 2,0 mm	VN 7729/ 120	120 kg
		VN 7939/ 120	120 kg
		VN 7939/ 120	160 kg

Tip	Descrierea tipului	Tip de curea	Capacitate de încărcare
VN 7608/160	Pentru uși rabatate și ne-rabatate	VN 7729/160	160 kg
	Etanș la mortar	VN 7939/160	160 kg
	Etanș la mortar	VN 7939/160 FD	160 kg
	Reglare tridimensională continuă lateral +/- 3,0 mm, înălțime +/- 3,0 mm, presiune +/- 3,0 mm	VN 7939/160s	160 kg
		VN 7939/160 FDs	160 kg

Tip	Descrierea tipului	Tip de curea	Capacitate de încărcare
Tectus	Complet ascuns	Tectus 305	60 kg
	Pentru uși neîndoite	Tectus 310	60 kg
	Reglabil tridimensional	Tectus 340	80 kg
	Certificată CE	Tectus 510	100 kg
	Unghi de deschidere până la 180	Tectus 526	120 kg
	Lungime totală 140/ 141 mm	Tectus 527	120 kg
	DIN dreapta sau stânga utilizabil	Tectus 540	120 kg
	Tehnologie cu alunecare fără întreținere Lateral +/- 3.0 mm Înălțime +/- 3.0 mm Presiune +/- 1.0 mm	Tectus 630	200 kg
		Tectus 640	200 kg
		Tectus 645	300 kg

* Capacitate de încărcare pentru combinații exemplare de curele, în funcție de sistemul de curele. Se referă la aplicația cu două balamale. La utilizarea unei a treia balamale, greutatea ușii poate crește cu aprox. 30 %.
Greutatea foii ușii nu trebuie să depășească 70 % din valorile de încărcare.

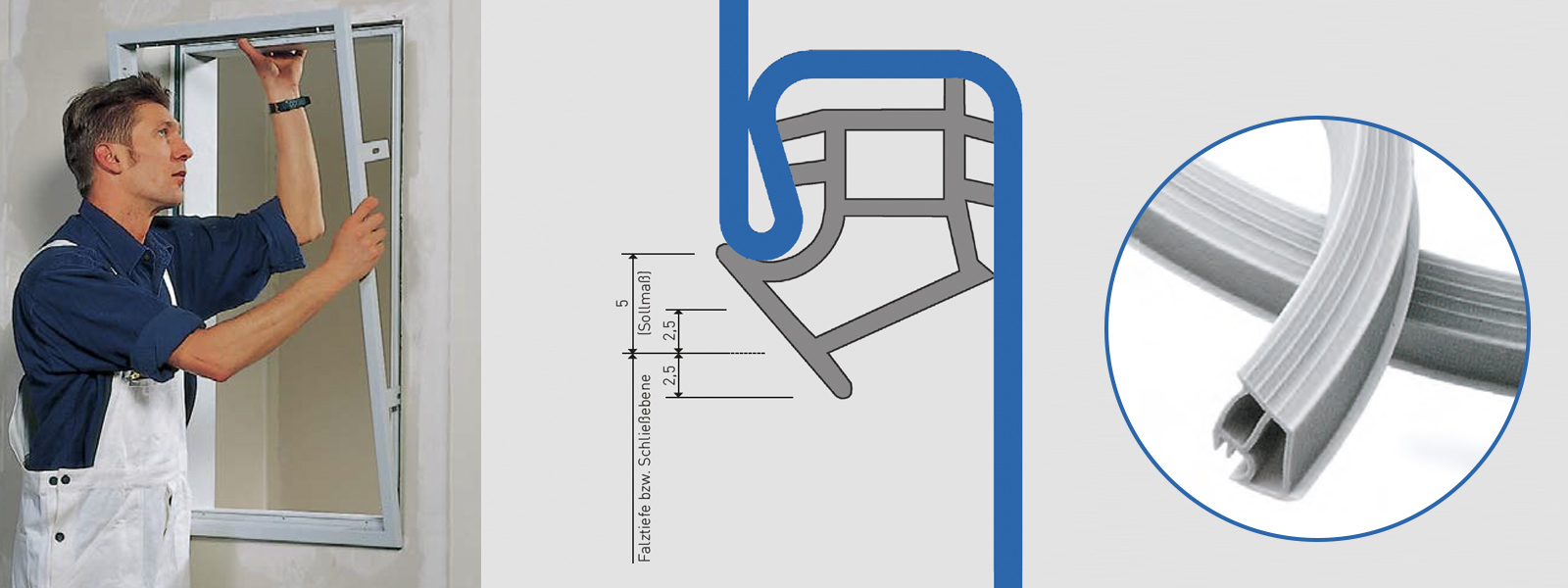

Etanșări fonoabsorbante

TOTUL DEPINDE DE ETANȘAREA PERFECTĂ

Profilele de etanșare Novoferm asigură lipsa curenților de aer sau a zgomotului. Profilul cu buză pentru lărgirea suprafeței de închidere asigură o închidere silențioasă. Datorită izolării fonice optime și a amortizării excelente la închidere, este necesară doar o presiune de închidere redusă.

Elastic în permanență
Stabilitate dimensională
Reziliență ridicată
Rezistent la îmbătrânire
Vopsea diferită

Ușor de prelucrat
Absorbție a sunetului
Nivelarea toleranței
Ecologic (fără PVC)

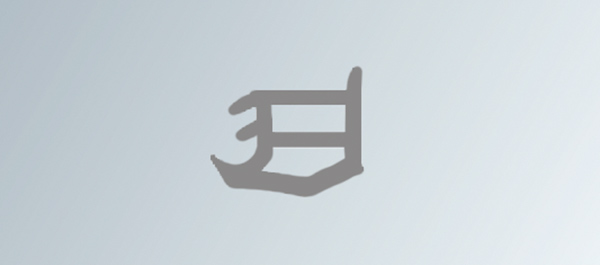

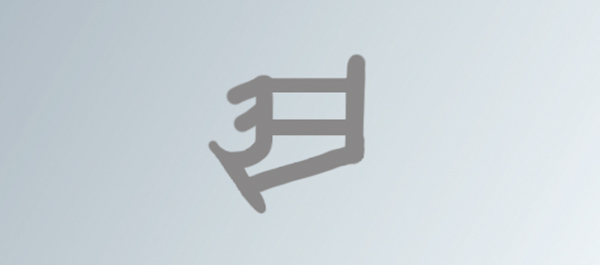

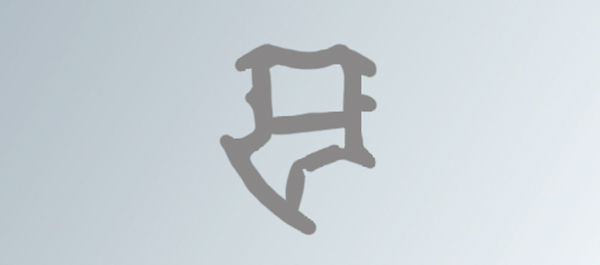

PROFILVARIANTEN

Denumire	Material*	Culoare	Caracteristici
C 190	NTK	Gri	Profil standard
		Alb	Compensarea toleranței ± 2,5 mm
		Maro	Absorbție fonică ± 2,5 mm
		Negru
* MaterialeNTK: Novoferm Thermo Rubber / APTK: Etilenă propilenă terpolimer cauciuc (cauciuc sintetic) EPDM: Denumire internațională pentru APTK

Denumire	Material*	Culoare	Caracteristici
C 260	NTK	Gri	Cu 2 mm mai mare decâtC190
* MaterialeNTK: Novoferm Thermo Rubber / APTK: Etilenă propilenă terpolimer cauciuc (cauciuc sintetic) EPDM: Denumire internațională pentru APTK

Denumire	Material*	Culoare	Caracteristici
C 197	NTK	Gri	Cu 4 mm mai mare decât C 190
* MaterialeNTK: Novoferm Thermo Rubber / APTK: Etilenă propilenă terpolimer cauciuc (cauciuc sintetic) EPDM: Denumire internațională pentru APTK

Denumire	Material*	Culoare	Caracteristici
C 205	NTK	Gri	Cu 2 mm mai mic decât C 190
* MaterialeNTK: Novoferm Thermo Rubber / APTK: Etilenă propilenă terpolimer cauciuc (cauciuc sintetic) EPDM: Denumire internațională pentru APTK

Denumire	Material*	Culoare	Caracteristici
C 210	NTK	Gri	Cu 4 mm mai mic decât C 190
* MaterialeNTK: Novoferm Thermo Rubber / APTK: Etilenă propilenă terpolimer cauciuc (cauciuc sintetic) EPDM: Denumire internațională pentru APTK

Denumire	Material*	Culoare	Caracteristici
11089	APTK (EPDM)	gri	Profil standard
			Compensarea toleranței ± 2,5 mm
			Absorbție acustică activă ± 2,5 mm
* MaterialeNTK: Novoferm Thermo Rubber / APTK: Etilenă propilenă terpolimer cauciuc (cauciuc sintetic) EPDM: Denumire internațională pentru APTK

Montaj

folosind exemplul cadrelor demontate pentru pereți cu cadre din stâlpi

Cadrele Novoferm pot fi instalate deosebit de rapid. Mai jos veți găsi pas cu pas pregătirea și instalarea cadrelor dezasamblate pentru pereți cu cadre de stâlpi. Toate detaliile pot fi găsite în instrucțiunile detaliate de instalare.

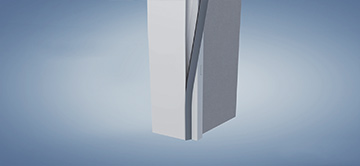

Pregătirea ansamblului
