CAPACE DE PERETE
AMORTIZOARE DE INCENDIU ÎN RABATE GROASE DE ÎNALTĂ CALITATE PENTRU MULTE CERINȚE

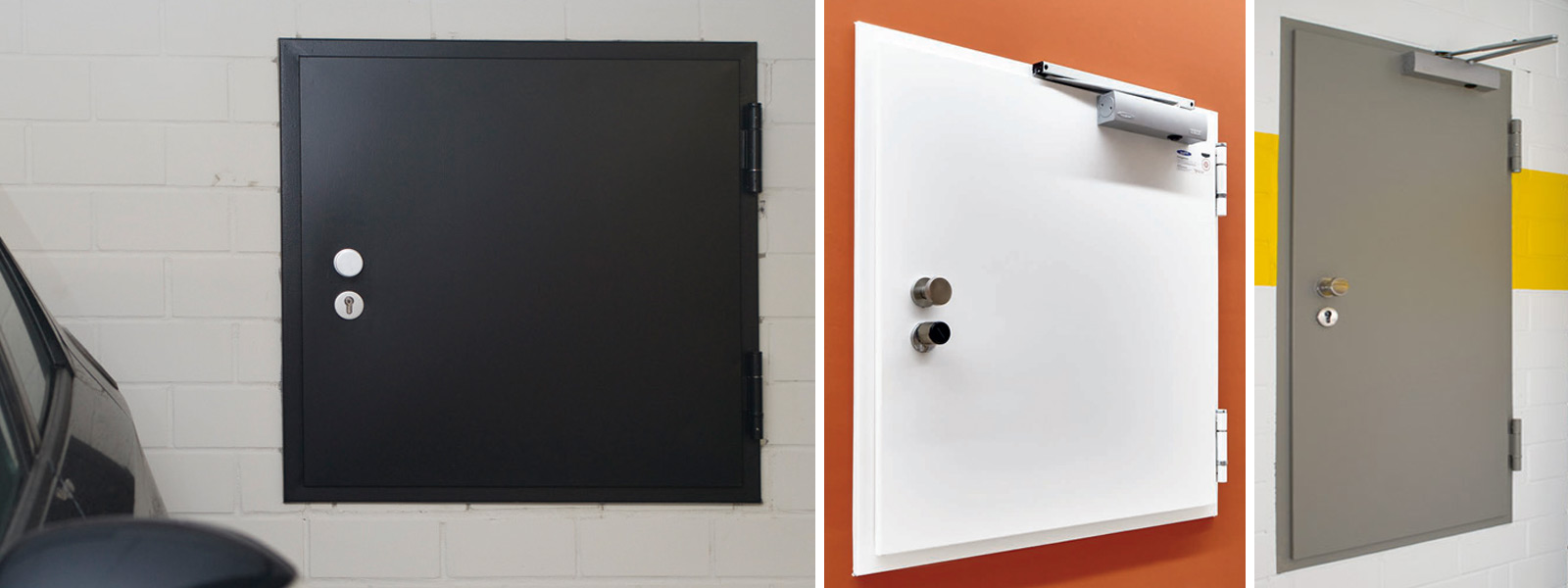

Amortizoarele de perete Novoferm NovoPorta Premio cu falduri groase de înaltă calitate sunt disponibile în clasele de protecție la foc EI2 30 și EI2 90, ca versiuni de siguranță, multifuncționale și de izolare fonică - în funcție de versiune - pentru utilizare în interior și exterior.

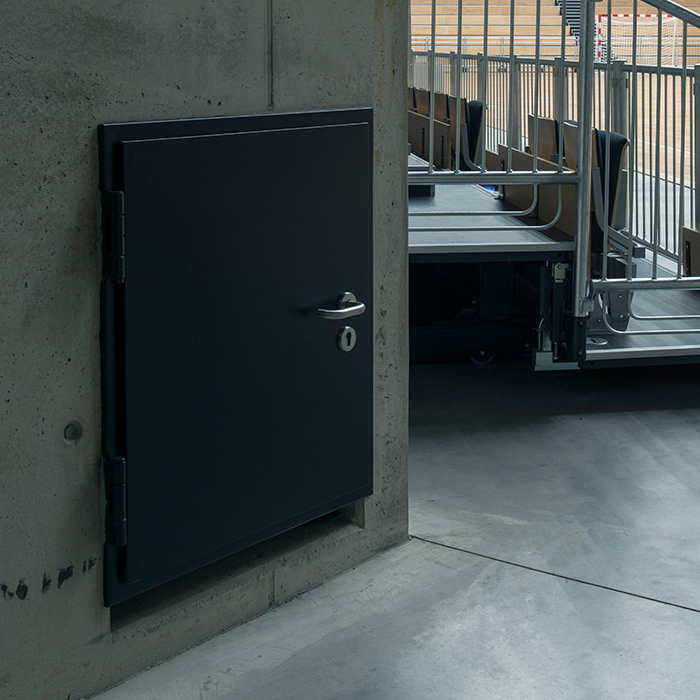

Homely thick rebate Amortizoarele de incendiu din oțel cu o singură foaie pentru uz intern sau extern sunt ideale pentru toate cerințele din construcțiile moderne datorită aspectului lor sofisticat, cu o rabatare groasă de înaltă calitate și o foaie de 64 mm grosime.

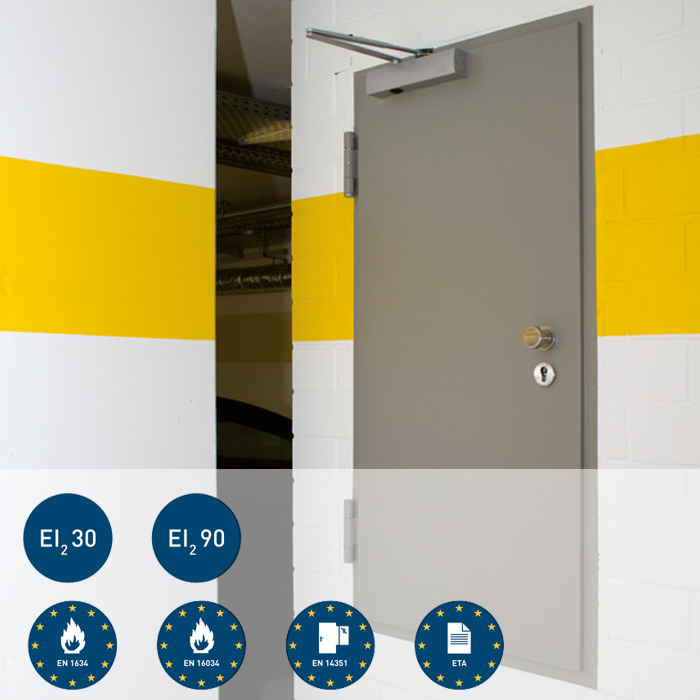

Clapetele de perete NovoPorta Premio cufuncționalitate ridicată și rabat gros de înaltă calitate sunt disponibile ca clapete de protecție împotriva incendiilor (până la EI2 90), protecție împotriva fumului, securitate (până la RC 3), multifuncționale și izolare fonică - pentru un aspect uniform în întreaga clădire.

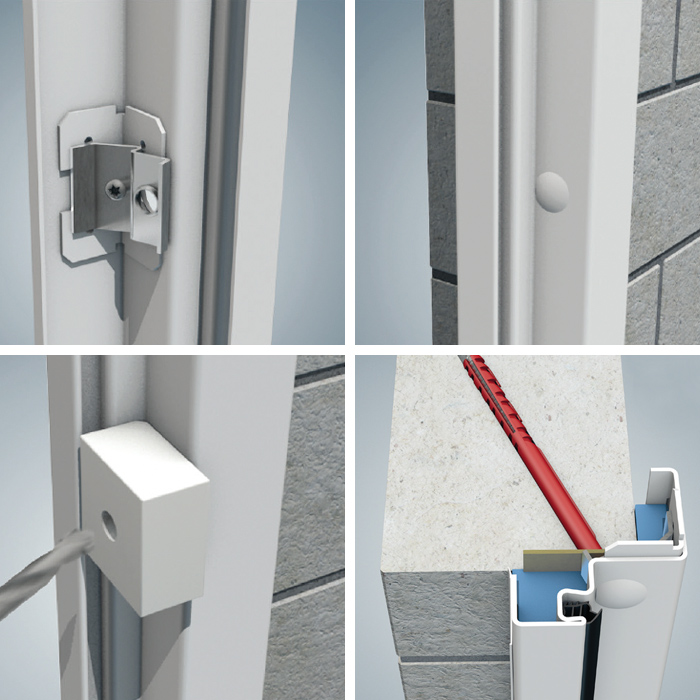

Numeroase avantaje de instalare Cu lambriurile de perete din seria NovoPorta Premio, puteți alege între numeroase metode de instalare rapidă, ușoară și curată și opțiuni de umplere a ramei (instalare cu șuruburi, umplere cu spumă de protecție împotriva incendiilor, rame cu protecție împotriva incendiilor montată din fabrică etc.).
Compararea și proprietățile clapetelor de rulare
Compararea lambourilor de perete NovoPorta Premio
| Denumirea ușii | Rama groasă | T30 (EI2 30) | T90 (EI2 90) | RS | Izolație fonică | RC2 | RC3 |
T30-1/EI2 30-1 Premio Clapetă 1 foaie | - | - | - | - | - | ||
T90-1/EI2 90-1 Premio Clapetă 1 foaie | - | - | - | - | - | - |

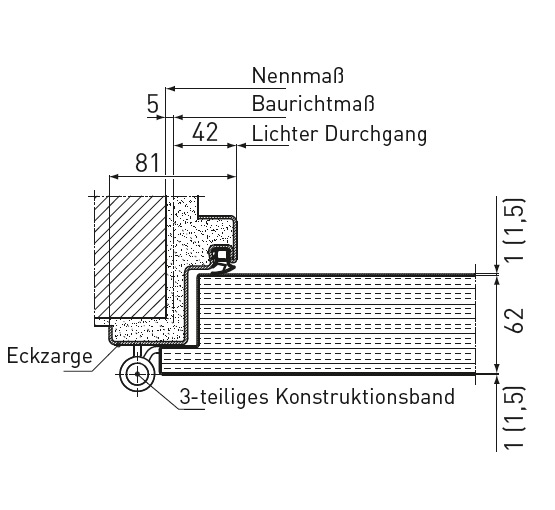

DETALII ZU FLAPSURI DE PERETE NOVOPORTA PREMIO EI 30 / EI 90
DETALII ZU WANDKLAPPEN NOVOPORTA PREMIO EI2 30 / EI2 90
Feronerie: O balama de construcție din 3 părți cu rulment cu bile și o balama cu arc din 3 părți standard. Standard, balamale vopsite în alb similar cu RAL 9016; opțional, disponibile și în oțel inoxidabil. Balamalele reglabile 3-D din oțel și oțel inoxidabil sunt disponibile numai la înălțimi BRM > 1.000 mm (LD > 916 mm). Aceste game de dimensiuni sunt acoperite de paginile principale ale produselorEI2 30 și EI2 90. Un bolț de blocare pentru fiecare foaie a clapetei. Încuietoare cu cilindru profilat interschimbabil cu set de mânere rotunde negre montate pe un rulment pivotant fix. Cilindru profilat pentru clape interioare la fața locului (lungime 85 mm, 35/50 mm). Inclus în volumul de livrare pentru clapele exterioare sub forma unui cilindru fictiv. Clapete cu ranforsare interioară pentru închizător de uși suspendate pe partea balamalei ca standard.
Cadre: Cadru de colț standard cu profil de etanșare cu patru fețe(EI2 30 = EPDM / EI2 90 = CR), grosime 2,0 mm, lățimea cadrului 50 mm, cadru de jur împrejur opțional, profil de cadru de jur împrejur în două părți 2140B, contracadru și cadru bloc pentru conectarea la perete la nivel (EI2 30: de asemenea, cadru bloc pentru instalarea în fața peretelui).
Praguri: Standard B 1 cu ramă de protecție cu patru fețe. Variantele fără prag sau alte versiuni cu opritor inferior pot fi găsite prin intermediul gamelor de dimensiuni autorizate de pe paginile principale de produse pentruEI2 30 și EI2 90.
Suprafețe: foaia și cadrul clapetei sunt galvanizate și vopsite (prin pulverizare) similar cu RAL 9016. Opțional, foaia și cadrul clapetei sunt disponibile și cu acoperire prin pulverizare în culoarea RAL la alegere.

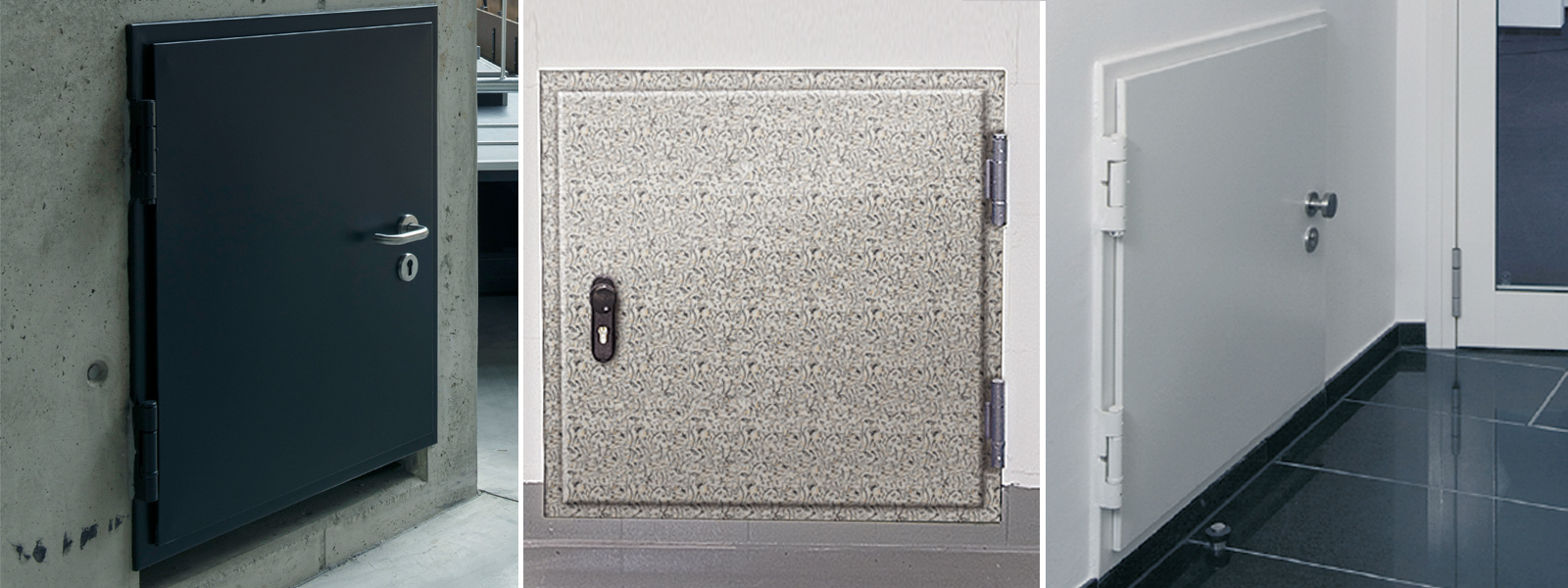

Clapetele de perete NovoPorta Premio EI2 30 / EI2 90
LA CERERE ȘI CU:
- Geamuri rezistente la foc (este necesar întotdeauna un dispozitiv de închidere a ușii superioare)
- Protecție împotriva fumului în conformitate cu EN 1634-3 (este necesară o închidere a ușii superioare pentru clapete > L x H 984 x 984 mm) (pasaj liber (LD) 900 x 900 mm)
- Izolație fonică - testată în conformitate cu EN ISO 140-3, evaluată în conformitate cu EN ISO 717-1 (valoare de laborator pentru foaia completă)
- EI2 30 clapetă 43 dB RwP
- EI2 90 clapetă 44 dB RwP
- Rezistent la efracție RC 2 - testat pe ambele părți în conformitate cu EN 1627 - foaie întreagă
- Rezistent la efracție RC 3 - foaie întreagă testată pe ambele părți în conformitate cu EN 1627
Punctele dvs. pozitive dintr-o privire
- Amortizoare de perete antiincendiu cu o singură foaie din oțel pentru utilizare la interior sau exterior
- Rezistente la foc sau rezistente la foc testate în conformitate cu EN 1634-1 și aprobate de autoritățile din domeniul construcțiilor în conformitate cu DIN 4102 sau Evaluarea tehnică europeană ETA-17/0443
- Foaie cu clapetă rabatată pe patru laturi cu rabatare groasă, 64 mm grosime, grosime tablă 1,0 mm (opțional în 1,5 mm)
- Foaie cu clapetă rabatată pe patru laturi cu rabatare groasă, grosime 64 mm, grosime tablă 1,0 mm (opțional în 1,5 mm)
Tehnologie și detalii
DATE TEHNICE CLAPE DE PERETE NOVOPORTA PREMIO
LAMBOURI DE PERETE NOVOPORTA PREMIO EI2 30 ȘI EI2 90
| Clasa / tipul de rezistență | NovoPorta Premio | NovoPorta Premio |
| Denumire |
|
|
| Dimensiuni aprobate | ||
| Dimensiunea construcției (BRM) Lățime min. - max. (trecere liberă (LD)) |
|
|
| Înălțime min. - max. |
|
|
| Foaie de clapetă și cadru circumferențial pe 4 fețe (prag B1) | - | - |
| Alte versiuni cu 4 fețe - disponibile opțional și fără prag - vezi paginile principale ale produselor respective EI2 30 și EI2 90, până la BMR (LD) max. |
|
|
| Foaie de ușă | ||
| Grosimea foii ușii aprox. | 64 | 64 |
| Grosimea foii aprox. | 1,0 (opțional 1,5) | 1,0 (opțional 1,5) |
| Tip de deschidere | stânga sau dreapta | stânga sau dreapta |
| Pereți | ||
| Masonerie | > 115 | > 175 |
| Beton | ≥ 100 | ≥ 140 |
| Blocuri de beton aerat/blocuri plane | ≥ 150 | ≥ 175 |
| Panouri de perete din beton celular armat | ≥ 150 | ≥ 175 |
| Pereți din F30-A/EI30 (clapetă EI90 din F90-A/EI90) din panouri ignifuge din gips-carton cu stâlpi de oțel (conform DIN 4102, partea 4, tabelul 10.2 sau EN 13501-2) | ≥ 100 | ≥ 100 |
| Pereți din F30-B/EI30 din plăci de gips-carton de protecție la foc cu stâlpi din lemn (în conformitate cu DIN 4102, partea 4, tabelul 10.3 sau EN 13501-2) | ≥ 130 | - |
| Alți pereți de instalare aprobați min. F30-A/EI30 (clapetă EI90 din F90-A/EI90) sau F30-B/EI30 (fără clapetă EI90) în conformitate cu certificatul de încercare al autorității generale pentru construcții, la cerere | - | - |
Pentru clapeta EI30: suporturi din oțel placat/ grinzi din oțel min. F60-A/R60 sau suporturi din lemn placat/ grinzi din lemn min. F60-B/R60 Pentru clapeta EI90: suporturi din oțel placat/ grinzi din oțel min. F90-A sau cu clasificare min. R90 | - | - |
| Execuții | ||
| Retardant la foc/rezistent la foc - testat în conformitate cu EN 1634-1 | - | - |
| De asemenea, cu geamuri rezistente la foc1) | - | - |
| De asemenea, cu protecție la fum în conformitate cu EN 1634-3 | - | - |
De asemenea, izolare fonică (cu cadru cu patru fețe B 1, fără sticlă, valoare de laborator conform EN ISO 717-1) | aprox. 43 dB RwP | aprox. 44 dB RwP |
| De asemenea, rezistent la efracție în conformitate cu EN 1627 (foaie întreagă; testat pe ambele părți) |
|
|
| Geam F30 | ||
| Geamuri standard dreptunghiulare cu baghete de geam înșurubate vizibil, galvanizate și vopsite cu pulbere (RAL 9016) ca standard, disponibile opțional și cu profile de acoperire suplimentare (fără fixare vizibilă) din oțel sau oțel inoxidabil. EI2 30 Lățimi minime ale frizei pe 3 laturi > 150 mm, pe partea de blocare ≥ 180 mm.EI2 90 Lățimi minime ale frizei în partea de sus și pe partea de balamale ≥ 200 mm, pe partea de blocare ≥ 220 mm, înălțimea soclului ≥ 300 mm. | - | - |
| Geamuri rotunde standard. Proiectarea mărgelelor de geam și EI2 30 / EI2 90 lățimi minime ale frizei/înălțimi minime ale soclului ca pentru geamurile standard dreptunghiulare. | - | - |
| Geamuri speciale la alegerea dumneavoastră. Designul geamurilor și EI2 30 / EI2 90 lățimi minime ale frizei / înălțimi ale soclului ca pentru geamurile standard dreptunghiulare. | - | - |
| Certificare (aprobare) ca clapetă internă în conformitate cu ETA 17/0443 | EI2 30 / CE | EI2 90 / CE |
| Certificare (aprobare) ca clapetă externă în conformitate cu EN 16034 și EN 14351-1 | EI2 30 / CE | EI2 90 / CE |
| - posibil - nu este posibil | ||
| ¹) Sticlă standard numai pentru utilizare în interior (protejați sticla de lumina UV și de expunerea directă la lumina halogenului). Sticla poate fi utilizată numai pentru temperaturi cuprinse între -20 și +45˚C. Schițele se aplică numai la dimensiunea ușii de 1.000 x 2.000 mm / Toate informațiile privind dimensiunile geamurilor se referă la vederea liberă per unitate de geam. Versiuni de geam și dimensiuni maxime ale geamului pentru utilizare externă la cerere. | ||
| Toate dimensiunile în mm. BRM = Dimensiunea construcției RAM = Dimensiunea cadrului exterior LD = Dimensiunea deschiderii libere | ||
