Sisteme complet din sticlă NovoFire Glass
PROTECȚIE ÎMPOTRIVA INCENDIILOR CARE NU POATE FI RECUNOSCUTĂ.

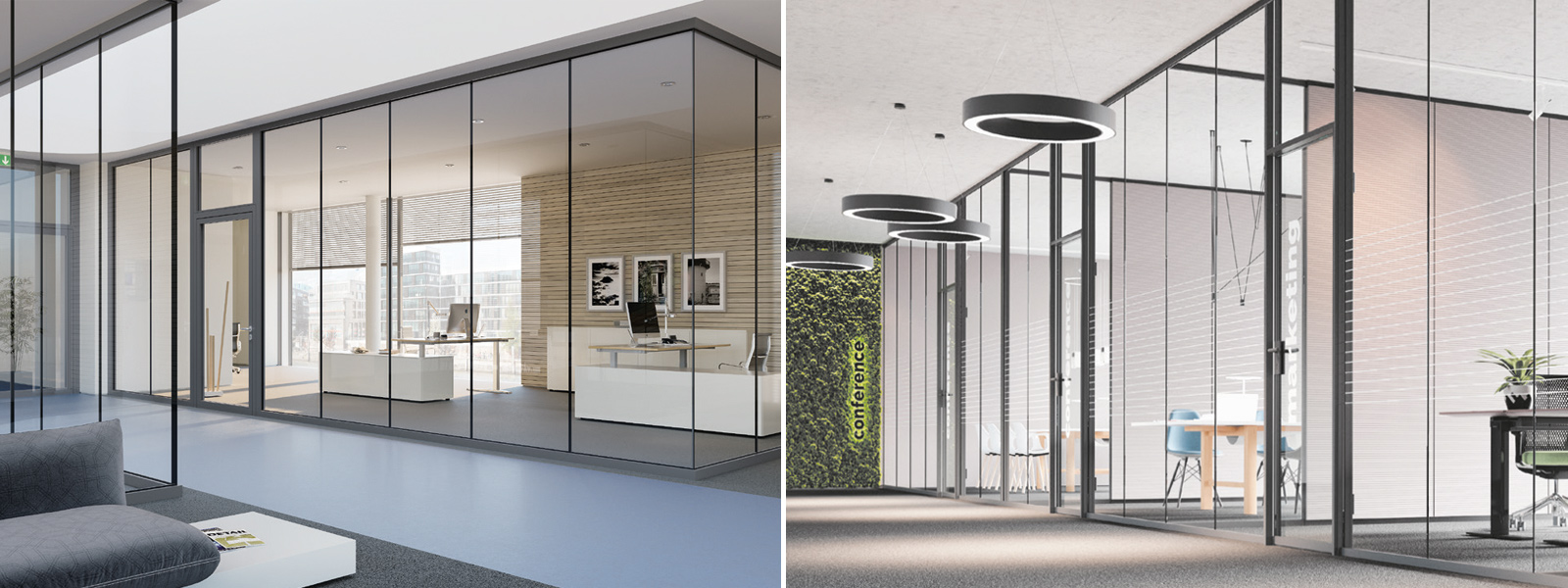

NOVOFIRE® GLASS 30 - Transparență maximă Sistemul complet din sticlă rezistentă la focNovoFire® Glass garantează transmiterea maximă a luminii și transparența de la o cameră la alta. Nu sunt necesare profile verticale; geamurile individuale sunt unite între ele doar prin rosturi minime de silicon. Sticla rezistentă la foc utilizată îndeplinește proprietățile de siguranță pe ambele fețe și garantează stabilitatea UV fără geamuri suplimentare.
NovoFire® Glass a fost dezvoltat ca un sistem de pereți despărțitori orientat spre design pentru o perioadă de rezistență la foc de 30 de minute.
Dimensiunile generoase ale sticlei cu geamuri de 1.800 x 3.500 mm pot fi realizate în interior. NovoFire® Glass poate fi, de asemenea, combinat cu sistemul de uși dovedit și stabil NovoFire® Alu, oferind astfel o gamă largă de opțiuni de proiectare și aplicare.
Protecție transparentă împotriva incendiilor Sistemele complet din sticlă Novoferm asigură transmiterea luminii și transparența în fiecare cameră. Nu sunt necesare profile verticale, iar geamurile individuale sunt conectate între ele doar prin rosturi minime de silicon. Sticla rezistentă la foc utilizată îndeplinește proprietățile de siguranță pe ambele părți și garantează stabilitatea UV fără geamuri suplimentare.
NovoFire Glassde înaltă funcționalitate a fost dezvoltat ca un sistem de pereți despărțitori orientat spre design pentru o perioadă de rezistență la foc de 30 de minute. Dimensiunile generoase ale sticlei cu geamuri de 1.800 x 3.500 mm pot fi realizate în interior. NovoFire Glass poate fi, de asemenea, combinat cu sistemul de uși NovoFire Alu, care a fost deja testat și oferă o gamă largă de opțiuni de proiectare și aplicare.

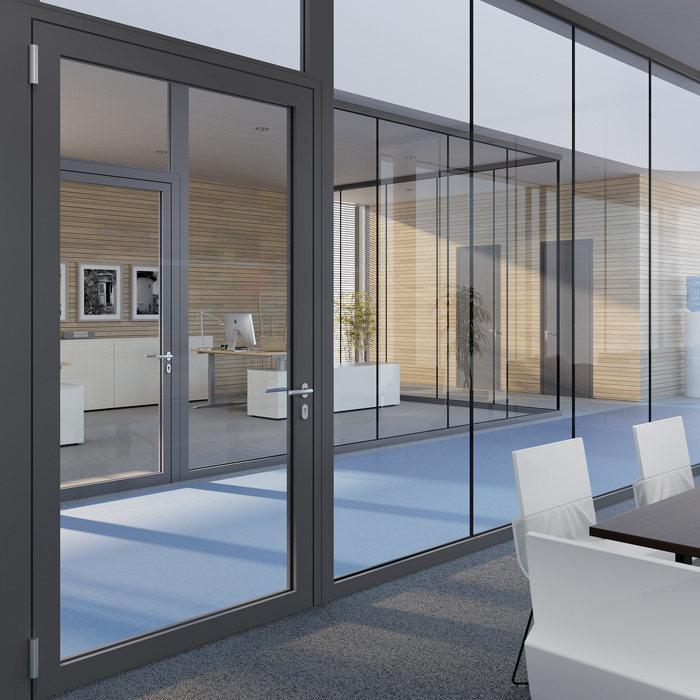

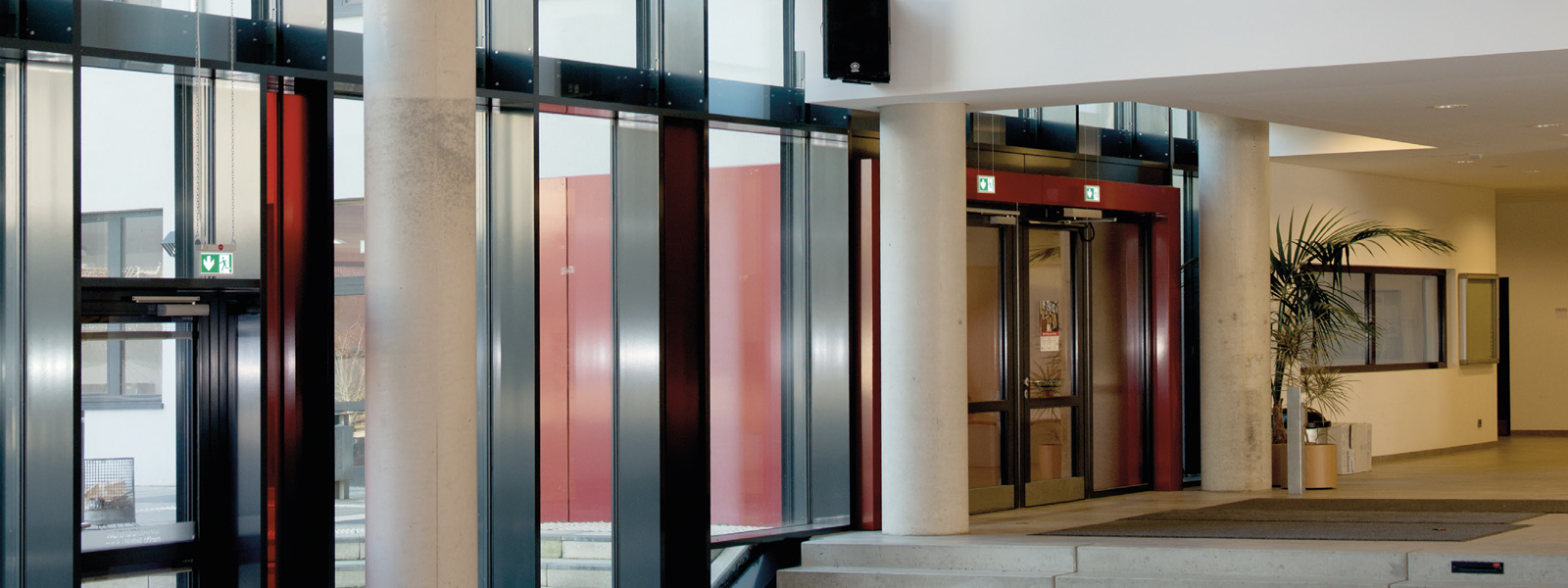

Utilizare flexibilă NovoFire Glass nu funcționează doar ca un sistem de pereți despărțitori sau în combinație cu sistemul de uși NovoFire Alu, ci și ca un element vitrat de sine stătător pentru designul interior. Datorită proprietăților lor de protecție împotriva incendiilor, ferestrele transparente NovoFire Glass sunt potrivite pentru diverse aplicații în locuințe, birouri, industrie, educație și asistență medicală - până la o dimensiune de 1.900 mm x 3.600 mm.
Puncte forte și caracteristici
Detalii Sisteme din sticlă ignifugă NovoFire Glass
Detalii Sisteme din sticlă ignifugă NovoFire Glass
DESCRIEREA SISTEMULUI
Materialul cadrului constă dintr-un profil gol de aluminiu cu o singură cameră, umplut cu un miez de protecție la foc Novoferm ancorat central. Profilele au o grosime a peretelui de 4 mm. Acest lucru duce la o construcție foarte stabilă și compactă.
- Lățimea feței cadrului: 75 mm
- Adâncimea profilului: 74 mm
- Poate fi combinat cu ușile NovoFire® T30
- Transparență optimă datorită rosturilor verticale din silicon de 4 mm
STICLĂ REZISTENTĂ LA FOC
- Sticla rezistentă la foc utilizată are o clasă de rezistență la foc de F30 (EI30)
- Proprietatea de sticlă de siguranță conform DIN 1249 /1259 datorită combinației de sticlă de siguranță întărită pe ambele părți
- Sticla este stabilă la UV pe ambele fețe
- Sunt posibile modele de suprafață aproape nelimitate, de exemplu, serigrafie, satinare, sablare

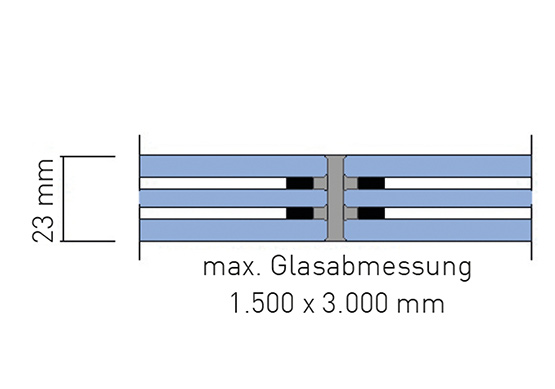

- Dimensiuni sticlă 1.500 x 3.000 mm în format portret sau landscape, grosime sticlă ≥ 23 mm
- Dimensiuni sticlă 1.500 x 3.500 mm în format portret sau landscape, grosime sticlă ≥ 28 mm până la 60 mm
CONEXIUNE ECK
NovoFire® Glass poate fi proiectat cu colțuri de 90° în raport cu planul și până la o înălțime a geamului de 3.000 mm.
Sticla NovoFire® nu necesită stâlpi de colț în zona colțului; îmbinarea sticlei este proiectată cu geamuri de sticlă înclinate.
Acest lucru duce la un model de îmbinare atrăgător din punct de vedere vizual.
SUPRAFAȚĂ PROFIL CADRU
Standard: Acoperire cu pulbere, strat final, lucios ca mătasea (RAL Classic la alegere)
Opțional: Anodizat, aspect oțel inoxidabil, acoperit cu pulbere în decor lemn, culori NCS
Punctele dvs. pozitive dintr-o privire
- Formatele mari de sticlă deschid o gamă largă de aplicații și opțiuni de design
- Aprobat în combinație cu sistemul de uși NovoFire
- Nu este necesar un profil de colț pentru îmbinarea sticlei la 90°
- Sticlă de siguranță datorită combinațiilor de sticlă de siguranță întărită pe ambele părți în conformitate cu DIN 1249 și DIN 1259
- Stabil la UV de pe ambele părți
- Risc scăzut de rupere din cauza combinației ESG în timpul instalării, VSG opțional posibil
- Aliniere ușoară a rostului de silicon de doar 4 mm datorită benzilor de spumă autoadezive de pe marginile sticlei
- Insensibilitate la umezeală datorită unei etanșări stabile a marginilor din material de etanșare elastic din polisulfit
Inspirație

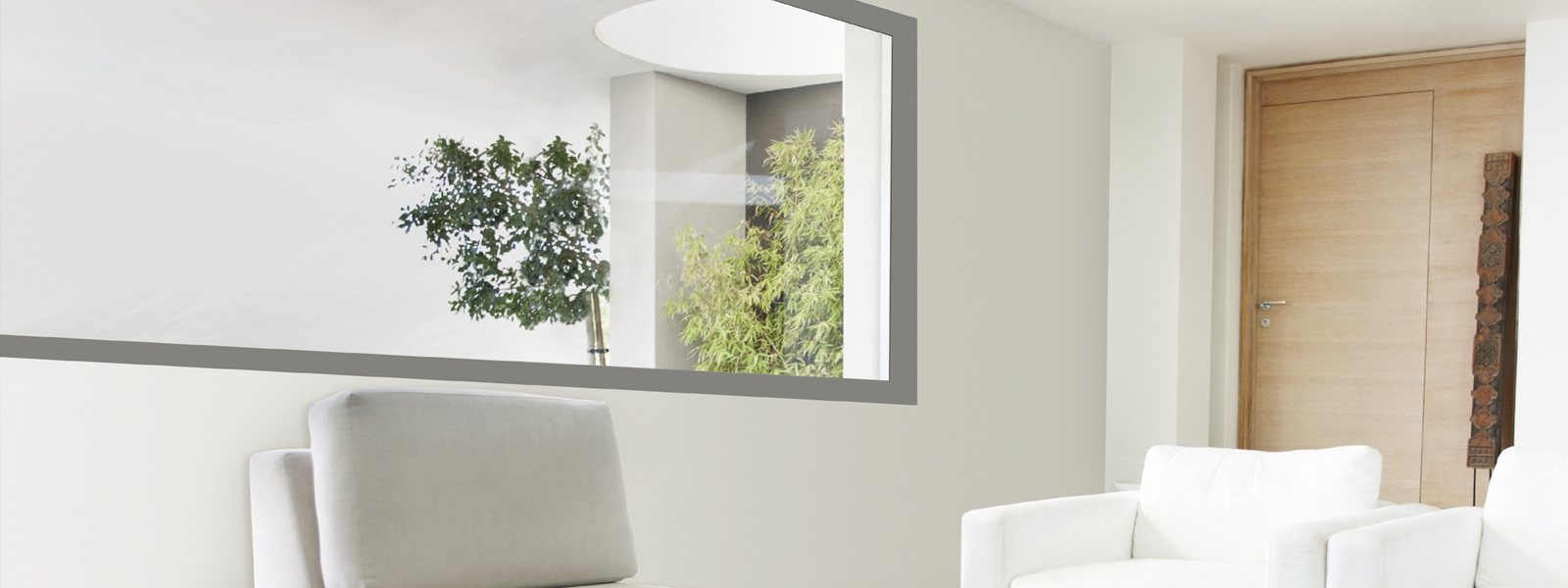

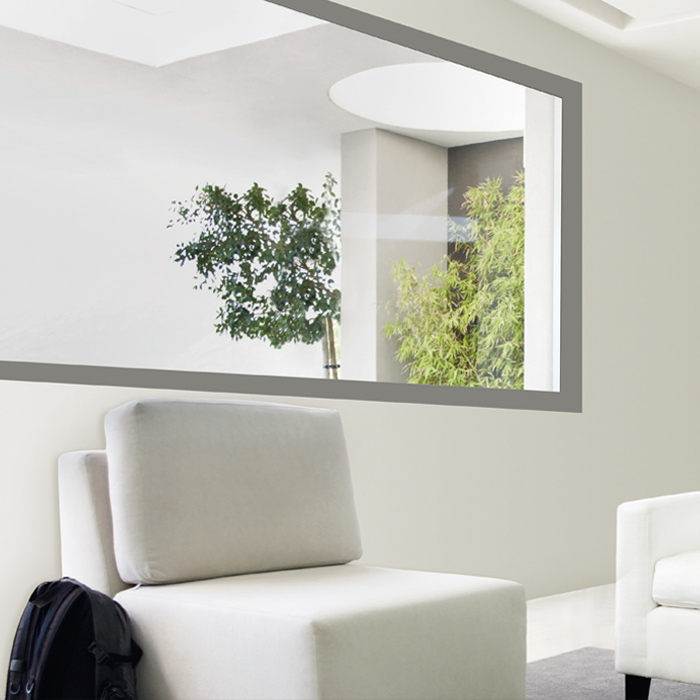

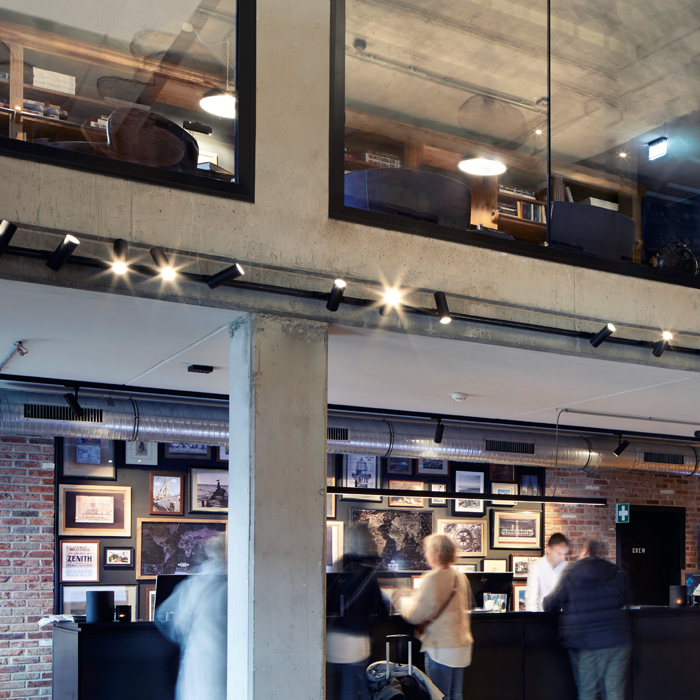

Ferestre transparente ca elemente individuale pentru diferite domenii de aplicare, cum ar fi locuințe, birouri, industrie, educație sau asistență medicală, cu dimensiuni flexibile selectabile de până la 1.900 mm x 3.600 mm.
Tehnologie și detalii
Date tehnice Novofire Glass 30
| Clasa de rezistență | Închideri externe izolate termic | |||||
| Denumirea tipului | NovoFire® Sticlă | NovoFire® Sticlă | ||||
| Dispunerea elementelor | ||||||
| Pante | - | - | ||||
| Arce rotunde | - | - | ||||
| Nișe | - | - | ||||
| Unghi | 90° | - | ||||
| Lărgimi | - | - | ||||
| Dimensiuni | ||||||

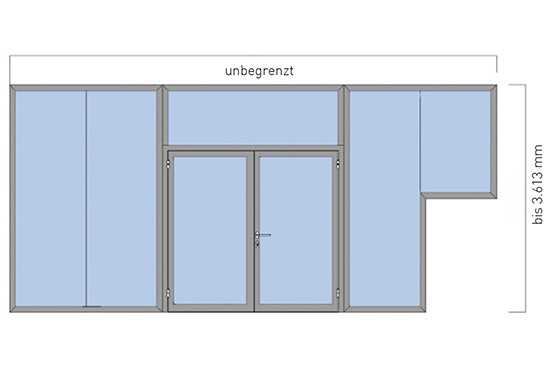

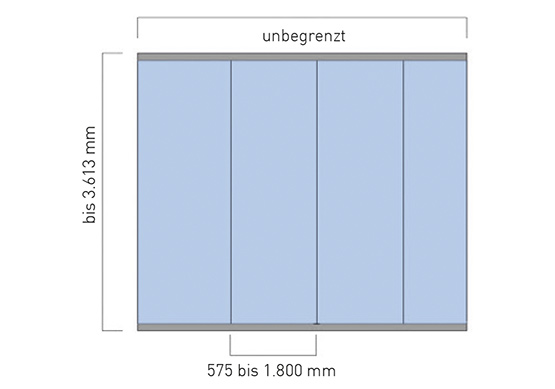

| Dimensiunea carcasei | Lățime | nelimitat | nelimitat | |||
Înălțime max. | 3,350 inclusiv lărgire | 3,350 inclusiv extindere | ||||
| Dimensiunea exterioară a cadrului | Lățime | nelimitat | nelimitat | |||
Înălțime min. - max. | 3.113 | 3.613 | ||||
| Dimensiunea discului | Lățime min. - max. | 575 - 1.500 | 575 - 1.800 | |||
Înălțime max. | 3.000 | 3.500 | ||||
| Cadru | ||||||
| Adâncimea de instalare | 75 | 75 | ||||
| Lățimea frontală a profilului cadrului | 75 | 75 | ||||
| Lățimea îmbinării cap la cap | 4 ± 1 | 4 ± 1 | ||||
| Rung de lipire/ profilul traversei | Nu este necesar | Nu este necesar | ||||
| Pereți | ||||||
| zidărie | - | - | ||||
| beton | - | - | ||||
| Blocuri de beton aerat sau blocuri plate | - | - | ||||
| Plăci de beton aerat | - | - | ||||
| pereți cu stâlpi | - | - | ||||
| Componentă din oțel placat | - | - | ||||
| componentă din lemn placat | - | - | ||||
| Combinație ușă/ geam | - | - | ||||
| Umpluturi | ||||||
| Grosimea geamului | 23 - 28 | 23 - 60 | ||||
| sticlă | - | - | ||||
| Inserție de sticlă | Geamuri umede | - | - | |||
Geamuri uscate | - | - | ||||
| Combinație cu uși | ||||||
NovoFire T30-1 și T30-1 RS Aprobare: Z-6.20-1845 Întotdeauna cu închidere superioară | - | - | ||||
NovoFire T30-2 și T30-2 RS Aprobare: Z-6.20-1845 Foaie activă și pasivă cu blocare superioară | - | - | ||||
| Numerele certificatelor de încercare/aprobare | Z-19.14-2392 | Z-19.14-2392 | ||||
| Testat în conformitate cu | DIN 4102 | DIN 4102 | ||||
Date tehnice EI30-1-DOOR ȘI EI30-2-DOOR
| NovoFire® Thermo cu 1 frunză și 2 foi | |||
| Clasa de rezistență | EI130C5 | EI130C5 | |
| Denumirea tipului | NovoFire® Thermo 1 foaie | NovoFire® Thermo 2 foi | |
| Modele | |||
| Uși și elemente fixe cu vitraj | - | - | |
| Diviziunea elementelor | |||
| Pante | - | - | |
| Arce rotunde | - | - | |
| adâncituri | - | - | |
| unghi | - | - | |
| Lărgiri | - | - | |
| Dimensiuni | |||
| Lățime min. - max. | 720 - 1440 | 1420 - 2840 |
| Înălțime min. - max. | 1960 - 2620 | 1960 - 2620 | |
Dimensiuni exterioare ale cadrului (dimensiuni mai mari posibile prin utilizarea variantelor de cadru) | Lățime min. - max. | 700 - 1400 | 1400 - 2800 |
| Înălțime min. - max. | 1950 - 2600 | 1950 - 2600 | |
| Pasaj liber cu deschidere la 180° | Lățime min. - max. | 550 - 1250 | 1270 - 2650 |
| Înălțime min. - max. | 1875 - 2525 | 1875 - 2525 | |
| Foaie de ușă | |||
| Adâncimea de instalare 90 150 98 20 - 140 | 90 | 90 | |
| Vedere | 150 | 150 | |
| Înălțime soclu | Lățime min. - max. | 98 | 98 |
| Treaptă lipită | Lățime min. - max. | 20 - 140 | 20 - 140 |
| Pereți | |||
| Masonerie | > 180 | > 180 | |
| Beton | ≥ 180 | ≥ 180 | |
| Blocuri sau blocuri de beton aerat | ≥ 180 | ≥ 180 | |
| Cărămizi poroton | ≥ 250 | ≥ 250 | |
| Caracteristici tehnice (clasa 3) | Deschidere spre interior deschidere | Deschidere deschidere | |
| Permeabilitate la aer în conformitate cu DIN EN 12207 | Clasa 3 | Clasa 3 | |
| Etanșeitate la ploaia torențială în conformitate cu DIN EN 12208 | Clasa 3A | Clasa 4A | |
| Rezistența la vânt în conformitate cu DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Forțe de exploatare în conformitate cu DIN EN 12217 | Clasa 2 | Clasa 2 | |
| Caracteristici tehnice (clasa 2) | Deschidere deschidere | Deschidere deschidere | |
| Permeabilitate la aer în conformitate cu DIN EN 12207 | Clasa 2A | Clasa 3 | |
| Etanșeitate la ploaia torențială în conformitate cu DIN EN 12208 | Clasa 4A | Clasa 4A | |
| Rezistența la vânt în conformitate cu DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Forțe de exploatare în conformitate cu DIN EN 12217 | Clasa 2 | Clasa 2 | |
| Umpluturi | |||
| Polfl am 30/ SZR16 + arg/ 6 mm ESG (Ug = 1,1 W/ m²K) | 1138 x 2382 | 1202 x 2382 | |
| Certificatul de încercare/numerele de omologare | Testat în conformitate cu EN 1634 Marcaj CE în conformitate cu EN 16034 | Testat în conformitate cu EN 1634 Marcaj CE în conformitate cu EN 16034 | |
Toate dimensiunile în mm - posibil - nu posibil | |||
