UȘI GLISANTE DE PROTECȚIE ÎMPOTRIVA FOCULUI ȘI FUMULUI

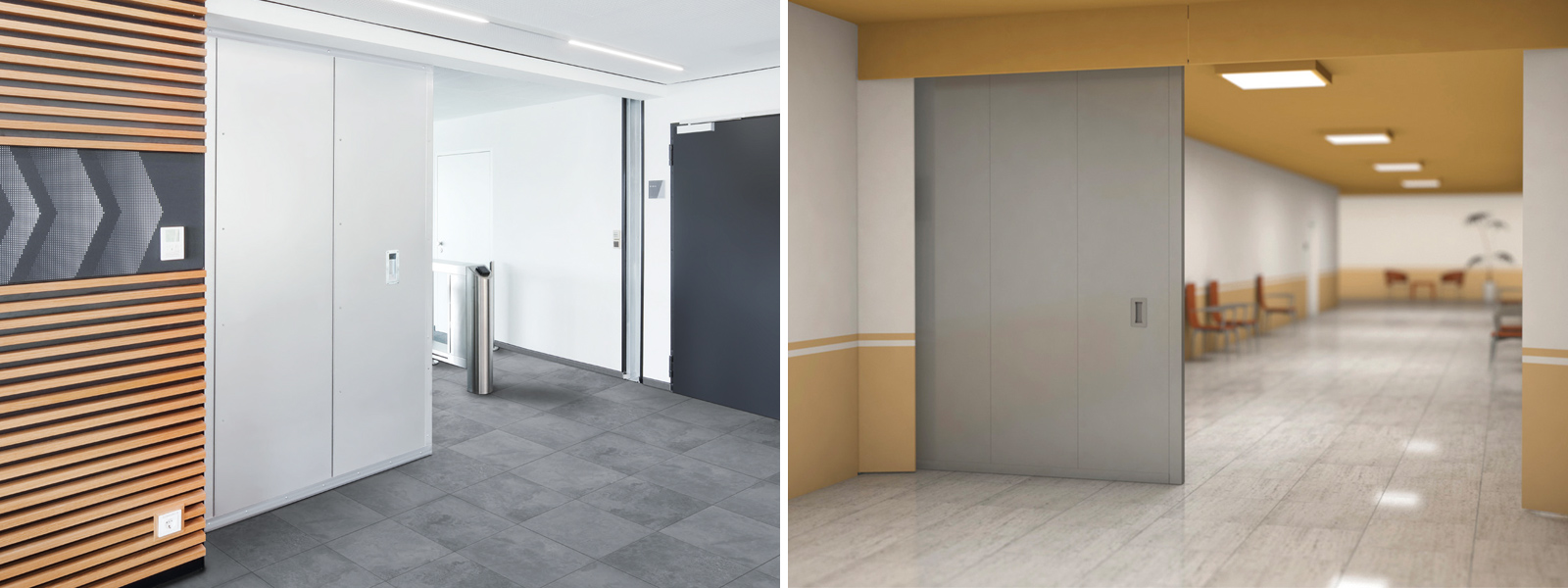

Siguranță testată pentru închideri de protecție împotriva incendiilor în clădiri industriale și publice

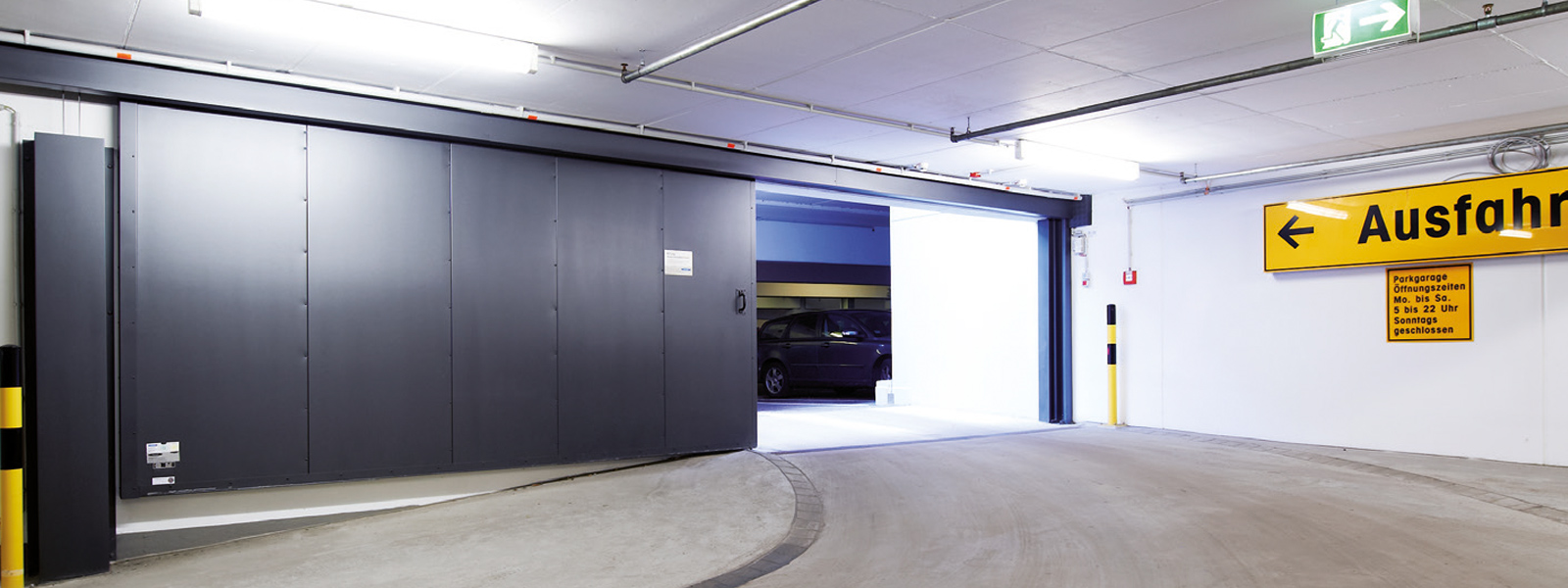

Multe clădiri foarte mari, cum ar fi parcările cu mai multe etaje, parcările subterane și centrele comerciale, necesită uși speciale. Există multe motive pentru aceasta, cerințele de siguranță jucând un rol deosebit de important.

Aceste tipuri de închideri de protecție împotriva incendiilor sunt reglementate de standardele europene de produs EN 16034 ("Închideri de protecție împotriva incendiilor") și EN 13241 ("Uși"). Noua ușă antiincendiu glisantă Novoferm NovoSlide Industry a fost dezvoltată special pentru a îndeplini aceste standarde europene de produs exigente.

Ca element de construcție marcat CE, ușa noastră poate fi, prin urmare, utilizată în mod fiabil în întreaga Europă. Pentru a îndeplini diferitele cerințe ale reglementărilor privind construcțiile din Europa, ușa îndeplinește toate clasele de timp actuale

Prezentare generală a tipurilor de uși

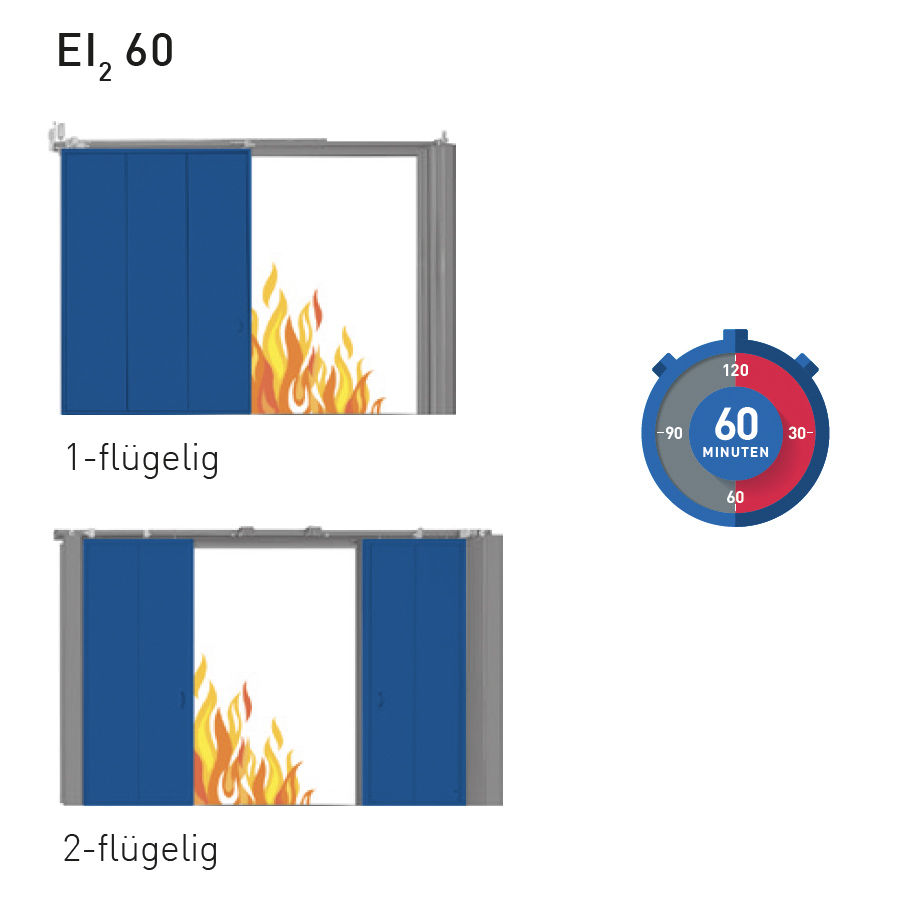

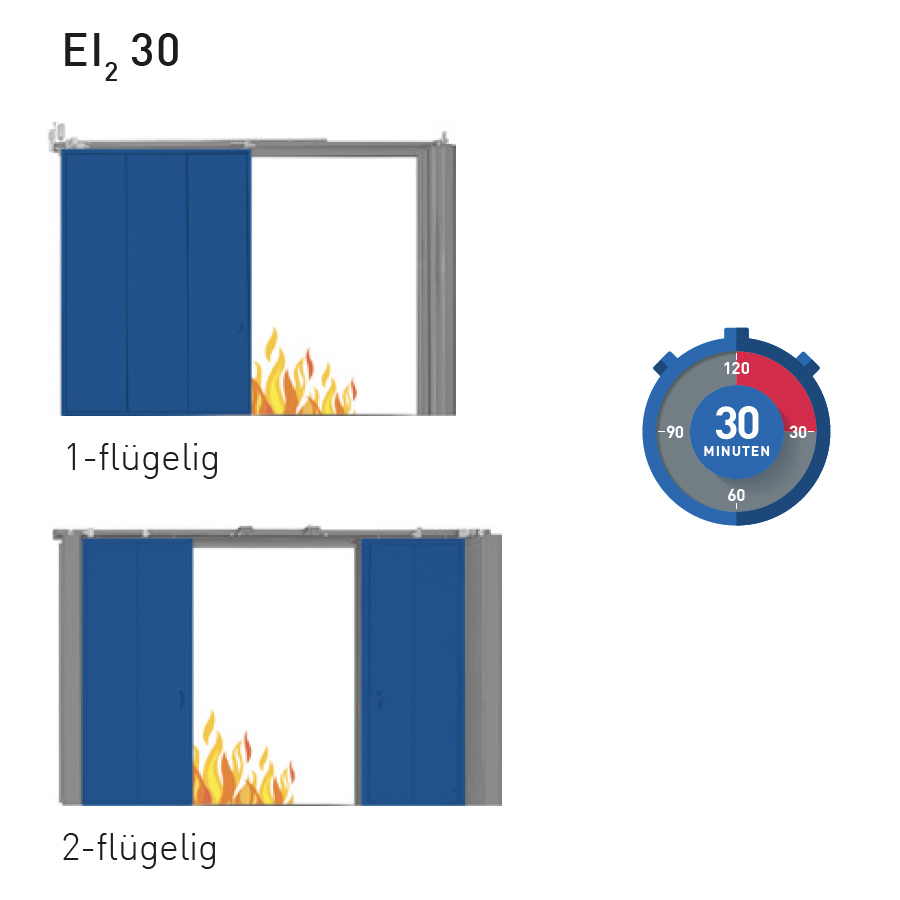

Ușă de incendiu glisantă rezistentă la foc _EI2 30 cu 1 și 2 foi.

Ușă de incendiu glisantă foarte rezistentă la foc _EI2 60 în versiuni cu 1 și 2 foi.

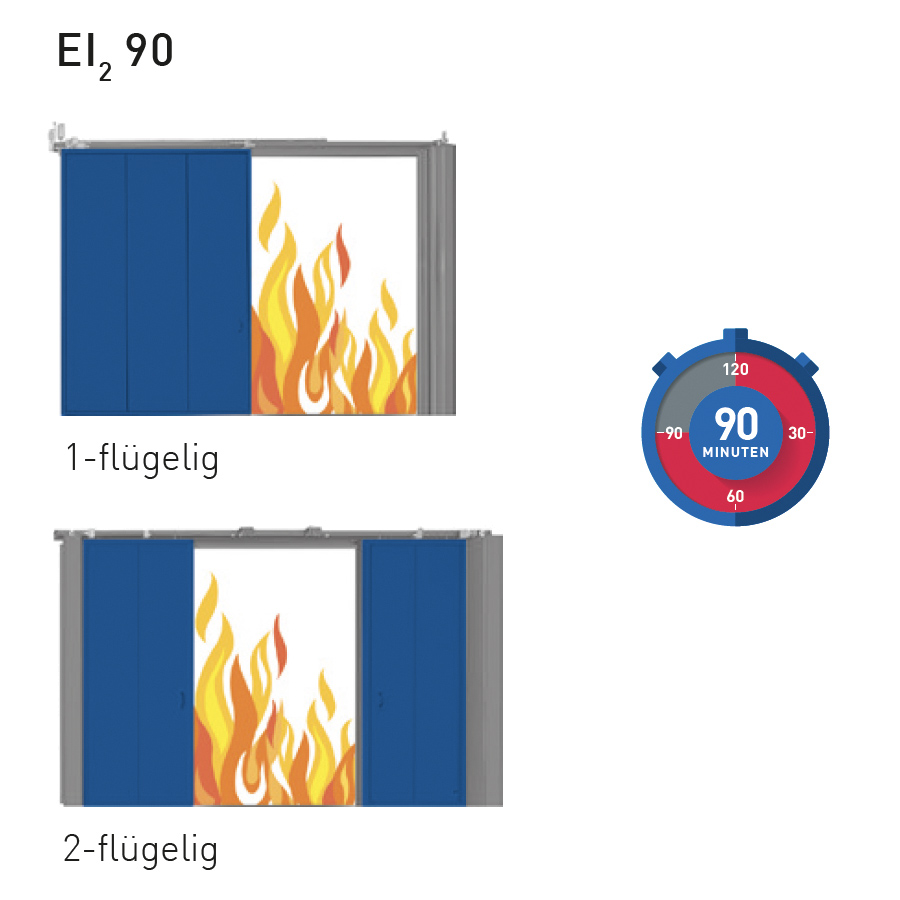

Ușă de incendiu glisantă rezistentă la foc _EI2 90 în versiuni cu 1 și 2 foi.

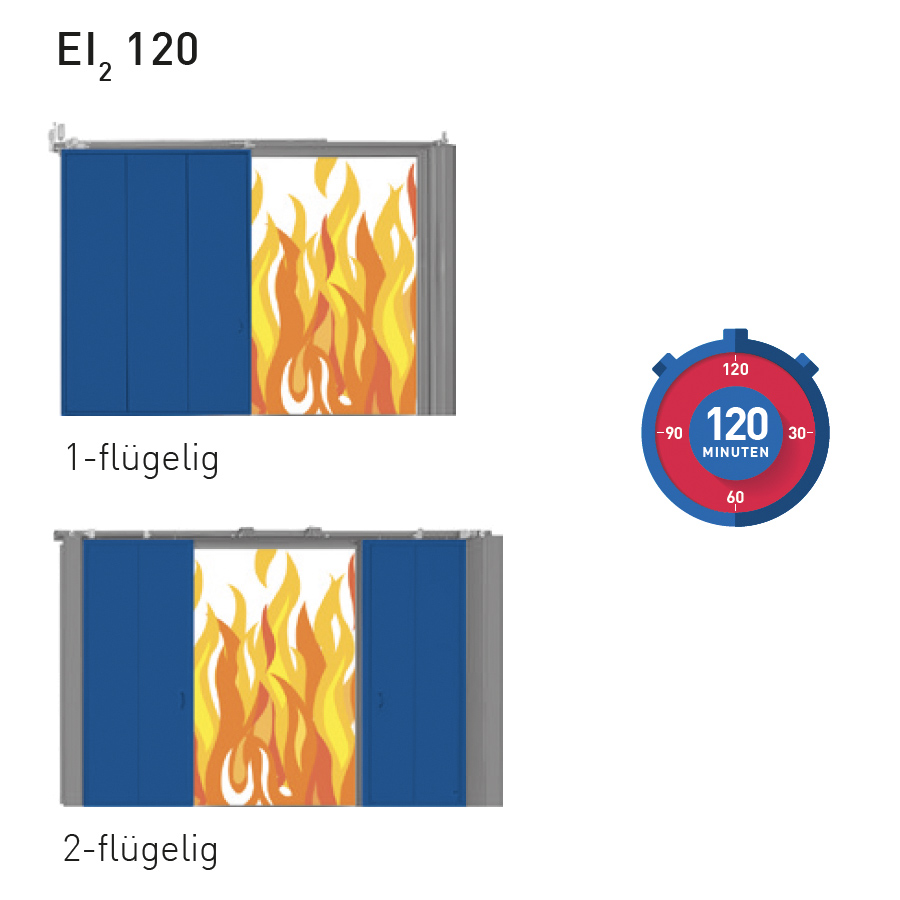

Ușă de incendiu glisantă foarte rezistentă la foc _EI2 120 în versiuni cu 1 și 2 foi.

Compararea și proprietățile ușilor

COMPARAȚIE PORȚI GLISANTE CU 1 FOAIE

PREZENTARE GENERALĂ A UȘILOR GLISANTE DE PROTECȚIE ÎMPOTRIVA FOCULUI ȘI FUMULUI CU 1 FOAIE

Caracteristică		_EI2 30	_EI2 60	_EI2 90	_EI2 120
Frunză solidă în construcția elementului		-	-	-	-
Fețe de ușă și profile de margine galvanizate		-	-	-	-
Clasificare (omologare)		În conformitate cu DIN EN 16034 și DIN EN 13241; a fost testat pentru proprietățile de protecție împotriva incendiilor de către un centru oficial de testare în conformitate cu DIN EN 1634-1	În conformitate cu DIN EN 16034 și DIN EN 13241; a fost testat pentru proprietățile de protecție împotriva incendiilor de către un centru oficial de testare în conformitate cu DIN EN 1634-1	În conformitate cu DIN EN 16034 și DIN EN 13241; a fost testat pentru proprietățile de protecție împotriva incendiilor de către un centru oficial de testare în conformitate cu DIN EN 1634-1	În conformitate cu DIN EN 16034 și DIN EN 13241; a fost testat pentru proprietățile de protecție împotriva incendiilor de către centrul oficial de testare în conformitate cu DIN EN 1634-1
Versiuni
_EI2 30		-
_EI2 60			-
_EI2 90				-
_EI2 120					-
Protecția împotriva fumului_Sa (foaie întreagă)*		- Până la 8.500 x 6.000 mm (max. 46,5 m²) - În Germania (până la 8.500 x 6.000 mm) (max. 46,5 m²)	° Până la 8.500 x 6.000 mm (max. 46,5 m²) - În Germania (până la 8.500 x 6.000 mm) (max. 46,5 m²)	° Până la 8.500 x 6.000 mm (max. 46,5 m²) - În Germania (până la 8.500 x 6.000 mm) (max. 46,5 m²)	° Până la 8.500 x 6.000 mm (max. 46,5 m²) - În Germania (până la 8.500 x 6.000 mm) (max. 46,5 m²)
Protecție împotriva fumului _S200 (foaie întreagă)*		- Până la max. 30,4 m2	_° Până la max. 30,4^m2	_° Până la max. 30,4^m2	_°Până la max. 30,4^m2
Cu frână de închidere a ușii (amortizor radial)		-	-	-	-
De asemenea, cu sistem de menținere a deschiderii		_°	_°	_°	_°
descriere
Dimensiuni autorizate		Deschidere liberă de la marginea superioară a podelei finisate 1.000 x 2.000 mm până la 8.500 x 6.000 mm (max. 50 m2)	Deschidere liberă de la marginea superioară a podelei finisate 1.000 x 2.000 mm până la 8.500 x 6.000 mm (max. 50^m2)	Deschidere liberă de la marginea superioară a podelei finisate 1.000 x 2.000 mm până la 8.500 x 6.000 mm (max. 50^m2)	Deschidere liberă de la marginea superioară a podelei finite 1.000 x 2.000 mm până la 8.500 x 6.000 mm (max. 50^m2)
Foaie de ușă: grosime aprox. 72 mm, tablă 0,75 mm, greutate element aprox. 54 kg/m2		-	-	-	-
Suprapunerea necesară a deschiderii de trecere liberă de către foaia ușii	Pe fiecare parte	≥ 0 150 la intrarea ușii ¹⁾ ≥ 195 în zona de parcare¹⁾	≥ 150 la intrarea în ușă ¹⁾ ≥ 195 în zona de depozitare¹⁾	≥ 150 la intrarea pe ușă ¹⁾ ≥ 195 în zona de parcare¹⁾	≥ 150 la intrarea pe ușă ¹⁾ ≥ 195 în zona de parcare¹⁾
	La lintel	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
	Pentru montare încastrată în tavan	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
Suprafața de parcare pentru ușa deschisă (cu greutatea din față)		LD + 495 ¹⁾	LD + 495¹⁾	LD + 495¹⁾	LD + 495¹⁾
Înălțimea lintelului necesară	Montare normală a liniei pe perete	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
	Instalare la nivelul tavanului (lintel prezent)	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Instalare la nivelul tavanului cu capac de lintel	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Stâlp din oțel placat (conform calculelor statice)	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
Distanța față de peretele antifoc necesară pentru suporturile din zona de depozitare	Fără ușă de intrare	≥ 200	≥ 200	≥ 200	≥ 200
	Cu ușă de intrare	≥ 230	≥ 230	≥ 230	≥ 230
Prag pentru deschidere și zona de parcare		Necesar numai pentru ușile etanșe la fum S200: încastrată: Prag încastrat în pardoseală exclusiv la fața locului înainte de montarea ușii, după consultarea cu Novoferm Montat în suprafață: Toleranță de planeitate pentru pardoseala finită cu prag montat în suprafață în zona de deschidere și parcare în conformitate cu DIN 18202, tabelul 3, rândul 4 Opțional: Omisiunea pragului pentru pardoseli plane, netede, fără rosturi în zona de deschidere și de depozitare (toleranță maximă de 5 mm pe întreaga zonă de deschidere)	Necesar numai pentru ușile etanșe la fum S200: încastrate: Prag încastrat în pardoseală exclusiv la fața locului înainte de instalarea ușii, după consultarea Novoferm Montat în suprafață: Toleranță de planeitate pentru pardoseala finisată cu prag montat în suprafață în zona de deschidere și de parcare în conformitate cu DIN 18202, tabelul 3, rândul 4 Opțional: Omisiunea pragului pentru pardoseli plane, netede, fără rosturi în zona de deschidere și de depozitare (toleranță maximă de 5 mm pe întreaga zonă de deschidere)	Necesar numai pentru ușile etanșe la fum S200: încastrate: Prag încastrat în pardoseală exclusiv la fața locului înainte de instalarea ușii, după consultarea Novoferm Montat în suprafață: Toleranță de planeitate pentru pardoseala finisată cu prag montat în suprafață în zona de deschidere și de parcare în conformitate cu DIN 18202, tabelul 3, rândul 4 Opțional: Omisiunea pragului pentru pardoseli plane, netede, fără rosturi în zona de deschidere și de depozitare (toleranță maximă de 5 mm pe întreaga zonă de deschidere)	Necesar numai pentru ușile etanșe la fum S200: încastrate: Prag încastrat în pardoseală exclusiv la fața locului înainte de instalarea ușii, după consultarea Novoferm Montat în suprafață: Toleranță de planeitate pentru pardoseala finisată cu prag montat în suprafață în zona de deschidere și de parcare în conformitate cu DIN 18202, tabelul 3, rândul 4 Opțional: Omisiunea pragului pentru pardoseli plane, netede, fără rosturi în zona de deschidere și de depozitare (toleranță maximă de 5 mm pe întreaga zonă de deschidere)
Servicii suplimentare
Ușă batantă Sa, inclusiv închizător de uși		_° Până la max. 46,5 m²	_° Până la max. 46,5 m²	_° Până la max. 46,5 m²	_° Până la max. 46,5 m²
S200 ușă de intrare cu închidere de ușă inclusă		_° Până la max. 23,4 m²	_° Până la max. 23,4 m²	_° Până la max. 23,4 m²	_° Până la max. 23,4 m²
Ușă cu ușă întredeschisă		_° Până la max. 23,4 m²	_° Până la max. 23,4 m²	_° Până la max. 23,4 m²	-
Încuietoare cu cârlig		_°	_°	_°	_°
Panou de admisie lateral contondent		_°	_°	_°	_°
Montare pe tavan rotunjită		_°	_°	_°	_°
Ajutor pentru deschiderea electrică		_°	_°	_°	_°
Geamuri		-	-	-	-
Funcția de roată liberă		-	-	-	-
Flapsuri de plafon/niche		-	-	-	-
Mucegai frână de siguranță		-	-	-	-
LD = Dimensiune liberă OKF = Marginea superioară a pardoselii finite - = Ca standard _° = Opțional - = Momentan nu este disponibil Toate dimensiunile în mm.

COMPARAȚIE PORȚI GLISANTE CU 2 FOI

PREZENTARE GENERALĂ A UȘILOR GLISANTE DE PROTECȚIE ÎMPOTRIVA FOCULUI ȘI FUMULUI CU 2 FOI

Caracteristică		_EI2 30	_EI2 60	_EI2 90	_EI2 120
Frunză solidă în construcția elementului		-	-	-	-
Fețe de ușă și profile de margine galvanizate		-	-	-	-
Clasificare (omologare)		În conformitate cu DIN EN 16034 și DIN EN 13241; a fost testat pentru proprietățile de protecție împotriva incendiilor de către un centru oficial de testare în conformitate cu DIN EN 1634-1	În conformitate cu DIN EN 16034 și DIN EN 13241; a fost testat pentru proprietățile de protecție împotriva incendiilor de către un centru oficial de testare în conformitate cu DIN EN 1634-1	În conformitate cu DIN EN 16034 și DIN EN 13241; a fost testat pentru proprietățile de protecție împotriva incendiilor de către un centru oficial de testare în conformitate cu DIN EN 1634-1	În conformitate cu DIN EN 16034 și DIN EN 13241; a fost testat pentru proprietățile de protecție împotriva incendiilor de către centrul oficial de testare în conformitate cu DIN EN 1634-1
Versiuni
_EI2 30		-
_EI2 60			-
_EI2 90				-
_EI2 120					-
Protecție împotriva fumului_Sa (foaie întreagă)*		- Până la 8.500 x 6.000 mm (max. 46,5 m²) - În Germania (până la 8.500 x 6.000 mm) (max. 46,5 m²)	° Până la 8.500 x 6.000 mm (max. 46,5 m²) - În Germania (până la 8.500 x 6.000 mm) (max. 46,5 m²)	° Până la 8.500 x 6.000 mm (max. 46,5 m²) - În Germania (până la 8.500 x 6.000 mm) (max. 46,5 m²)	° Până la 8.500 x 6.000 mm (max. 46,5 m²) - În Germania (până la 8.500 x 6.000 mm) (max. 46,5 m²)
Protecție împotriva fumului _S200 (foaie completă)*		- Până la max. 28,3 m2	_° Până la max. 28,3^m2	_° Până la max. 28,3^m2	_° Până la max. 28,3^m2
Cu frână de închidere a ușii (amortizor radial)		-	-	-	-
De asemenea, cu sistem de menținere a deschiderii		_°	_°	_°	_°
descriere
Dimensiuni autorizate		Deschidere liberă de la marginea superioară a podelei finisate 1.000 x 2.000 mm până la 8.500 x 6.000 mm (max. 50 m2)	Deschidere liberă de la marginea superioară a podelei finisate 2.000 x 2.000 mm până la 8.500 x 6.000 mm (max. 50^m2)	Deschidere liberă de la marginea superioară a podelei finisate 2.000 x 2.000 mm până la 8.500 x 6.000 mm (max. 50^m2)	Deschidere liberă de la marginea superioară a podelei finisate 2.000 x 2.000 mm până la 8.500 x 6.000 mm (max. 50^m2)
Foaie de ușă: grosime aprox. 72 mm, tablă 0,75 mm, greutate element aprox. 54 kg/m2		-	-	-	-
Suprapunerea necesară a deschiderii de trecere liberă de către foaia ușii	Pe fiecare parte	≥ 195 în zona de depozitare¹⁾	≥ 195 în zona de depozitare ¹⁾	≥ 195 în zona de depozitare ¹⁾	≥ 195 în zona de parcare ¹⁾
	La lintel	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
	Pentru montare încastrată în tavan	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
Zonă de parcare pentru ușa deschisă		Jumătate din LD +600 ¹⁾ pentru fiecare frunză	Jumătate din LD +600 ¹⁾ pentru fiecare frunză	Jumătate din LD +600 pentru fiecare frunză ¹⁾	Jumătate din LD +600 ¹⁾ pentru fiecare frunză
Înălțimea lintelului necesară	Montare normală a liniei pe perete	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
	Instalare la nivelul tavanului (lintel prezent)	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Instalare la nivelul tavanului cu capac de lintel	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Stâlp din oțel placat (conform calculelor statice)	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
Distanța față de peretele antifoc necesară pentru suporturile din zona de depozitare	Fără ușă de intrare	≥ 200	≥ 200	≥ 200	≥ 200
	Cu ușă de intrare	≥ 230	≥ 230	≥ 230	≥ 230
Prag pentru deschidere și zona de parcare		Necesar numai pentru ușile etanșe la fum _S200:încastrată: Prag încastrat în pardoseală exclusiv la fața locului înainte de montarea ușii, după consultarea cu NovofermMontat însuprafață: Toleranță de planeitate pentru pardoseala finită cu prag montat în suprafață în zona de deschidere și parcare în conformitate cu DIN 18202, tabelul 3, rândul 4Opțional: Omisiunea pragului pentru pardoseli plane, netede, fără rosturi în zona de deschidere și de depozitare (toleranță maximă de 5 mm pe întreaga zonă de deschidere)	Necesar numai pentru ușile etanșe la fum S200: încastrate: Prag încastrat în pardoseală exclusiv la fața locului înainte de instalarea ușii, după consultarea Novoferm Montat în suprafață: Toleranță de planeitate pentru pardoseala finisată cu prag montat în suprafață în zona de deschidere și de parcare în conformitate cu DIN 18202, tabelul 3, rândul 4 Opțional: Omisiunea pragului pentru pardoseli plane, netede, fără rosturi în zona de deschidere și de depozitare (toleranță maximă de 5 mm pe întreaga zonă de deschidere)	Necesar numai pentru ușile etanșe la fum S200: încastrate: Prag încastrat în pardoseală exclusiv la fața locului înainte de instalarea ușii, după consultarea Novoferm Montat în suprafață: Toleranță de planeitate pentru pardoseala finisată cu prag montat în suprafață în zona de deschidere și de parcare în conformitate cu DIN 18202, tabelul 3, rândul 4 Opțional: Omisiunea pragului pentru pardoseli plane, netede, fără rosturi în zona de deschidere și de depozitare (toleranță maximă de 5 mm pe întreaga zonă de deschidere)	Necesar numai pentru ușile etanșe la fum S200: încastrate: Prag încastrat în pardoseală exclusiv la fața locului înainte de montarea ușii, după consultarea Novoferm Montat în suprafață: Toleranță de planeitate pentru pardoseala finită cu prag montat în suprafață în zona de deschidere și parcare în conformitate cu DIN 18202, tabelul 3, rândul 4 Opțional: Omisiunea pragului pentru pardoseli plane, netede, fără rosturi în zona de deschidere și de depozitare (toleranță maximă de 5 mm pe întreaga zonă de deschidere)
Servicii suplimentare
Ușă de intrare_{Sa /}_S200 inclusiv închizător de uși		_°S200: Până la max. 23,9 m² Sa: Până la max. 46,5 m²	_° _S200: Până la max. 23,9^m2 _Sa: Până la max. 46,5^m2	_° _S200: Până la max. 23,9^m2 _°_Sa: Până la max. 46,5^m2	_° _S200: Până la max. 23,9^m2 _°_Sa: Până la max. 46,5^m2
Ușă de intrare în reveal		_°	_°	_°	-
Încuietoare cu cârlig		_°	_°	_°	_°
Blunt plafon de montare		_°	_°	_°	_°
Ajutor electric de deschidere		La cerere	La cerere	La cerere	La cerere
Geamuri		-	-	-	-
Funcția de roată liberă		-	-	-	-
Flapsuri de plafon/niche		-	-	-	-
LD = Dimensiunea liberă de trecere OKF = Marginea superioară a podelei finisate- = Ca standard _° = Ca opțiune - = Momentan nu este disponibil Toate dimensiunile în mm.

Repere

SISTEMUL OPTIM PENTRU TOATE APLICAȚIILE DE PROTECȚIE ÎMPOTRIVA INCENDIILOR

Optică netedă chiar și pentru uși mari Suprafețele plane1 și conexiunea invizibilă a panoului din față asigură un aspect uniform și atractiv. De asemenea, panotarea șinelor și a cutiei de contragreutate asigură un aspect deosebit de plan.

Uși cu portiere batanteelegante Ușile batante2 permit trecerea ușoară atunci când ușa este închisă și sunt practic fără prag, fără profil de oprire inferioară. Acest lucru asigură că nu există riscul de împiedicare la trecere. Cu cadrele lor înguste, acestea au un aspect discret și elegant.

Ușor de instalat și utilizat Ușile antiincendiu glisante Novoferm3 sunt caracterizate de numeroase avantaje. Acestea sunt potrivite atât pentru instalarea cu lintel normal, cât și pentru cea cu tavan încastrat. În timpul fazei de utilizare, aceste uși impresionează prin proprietățile lor excelente de rulare. Ușile de incendiu glisante sunt adesea instalate în dimensiuni mari. Datorită designului elementelor ușor de transportat și instalat, chiar și dimensiunile mari ale ușilor pot fi realizate cu ușurință.

Oușă așa cum aveți nevoie de ea Personalizați-vă ușa antiincendiu glisantă cu una sau două foi pentru a se potrivi proprietății dumneavoastră. Numeroasele noastre variante de echipamente fac acest lucru posibil. Doriți ca ușile să rămână deschise în cea mai mare parte a timpului?

Nicio problemă, sistemul de menținere a deschiderii 4 cu dispozitiv de deblocare asigură închiderea sigură a ușilor în caz de incendiu. Dispozitivele suplimentare de semnalizare optică și acustică incluse standard asigură o siguranță suplimentară pentru ușile cu sisteme de menținere în poziție deschisă.

PROTECȚIE SILENȚIOASĂ LA INCENDIU Novoferm dezvoltă în mod constant protecția combinată împotriva fumului și a incendiului. Acest lucru înseamnă că se poate renunța la praguri în întreaga zonă de deschidere și parcare5 a ușii dacă condițiile de podea sunt adecvate.

EVIDENȚIAZĂ INDUSTRIA NOVOSLIDE

PROTECȚIE RIDICATĂ ÎMPOTRIVA INCENDIILOR _EI2 120

Ușile glisante de protecție împotriva incendiilor separă diferite compartimente de incendiu în clădiri. Ușa antiincendiu glisantă NovoSlide Industry îndeplinește foarte bine această sarcină datorită ușurinței de instalare și proprietăților sale remarcabile de protecție împotriva incendiilor.

Deoarece ușile antiincendiu glisante NovoSlide Industry sunt alcătuite din componente individuale care sunt preasamblate în fabrică ori de câte ori este posibil, instalarea este simplă și poate fi finalizată rapid. În special, alinierea panourilor individuale în șină economisește timp, deoarece fiecare panou este prevăzut cu o rolă separată.

De asemenea, NovoSlide Industry se dovedește a fi foarte rezistentă la foc în ceea ce privește clasificările de protecție la foc realizabile, ușa fiind testată chiar până la clasa de protecție la foc _EI2 120. După 120 de minute, temperatura din cuptorul de testare la foc depășește cu mult 1.000 °C. La aceste temperaturi, nu numai ușa, ci și zidăria peretelui de testare este supusă la cel mai înalt nivel de stres. Chiar și în aceste condiții, ușa glisantă nu trebuie să prezinte practic nicio deformare în timpul testului la foc și trebuie să respecte specificații extrem de stricte în ceea ce privește închiderea camerei și izolarea termică.

Standard european

Ușile glisante rezistente la foc ca închideri rezistente la foc sunt reglementate de standardele europene de produs EN 16034 (Uși, porți și ferestre - Standard de produs, caracteristici de performanță - Proprietăți de control al focului și/sau fumului) și EN 13241 (Porți - Standard de produs, caracteristici de performanță). Aceste închideri rezistente la foc sunt clasificate în conformitate cu EN 13501-2 (Clasificarea produselor de construcție și a elementelor de construcție în ceea ce privește reacția lor la foc - Partea 2: Clasificarea utilizând rezultatele testelor de rezistență la foc). Noua ușă glisantă rezistentă la foc Novoferm NovoSlide Industry a fost special dezvoltată pentru a îndeplini aceste standarde europene de produs exigente.

În conformitate cu Regulamentul privind produsele de construcție, care reglementează introducerea pe piață a produselor de construcție în Germania și în Uniunea Europeană, produsele de construcție care fac obiectul unui standard european de produs trebuie să fie prevăzute cu marcajul CE și cu o declarație de performanță (DOP).

Acesta este cazul ușilor de incendiu glisante după încheierea fazei de coexistență a reglementărilor naționale și europene. Ușile etichetate în acest fel pot fi utilizate în toate statele membre ale Uniunii Europene (CEN).

În plus față de standardele europene, trebuie respectate întotdeauna cerințele legislației naționale în materie de construcții, care vor continua să fie responsabilitatea fiecărei țări și nu vor fi armonizate la nivel european.

În Germania, de exemplu, modelul de regulament administrativ "Technische Baubestimmungen" (MVV-TB) definește în esență aceste cerințe ale legislației privind construcțiile pentru ușile de protecție împotriva incendiilor și fumului.

În plus față de clasele de protecție împotriva incendiilor _EI2 30 și _EI2 90, MVV-TB impune, de asemenea, caracteristicile de performanță ale închiderii etanșe (Sa) și durabilitatea închiderii automate (C2).

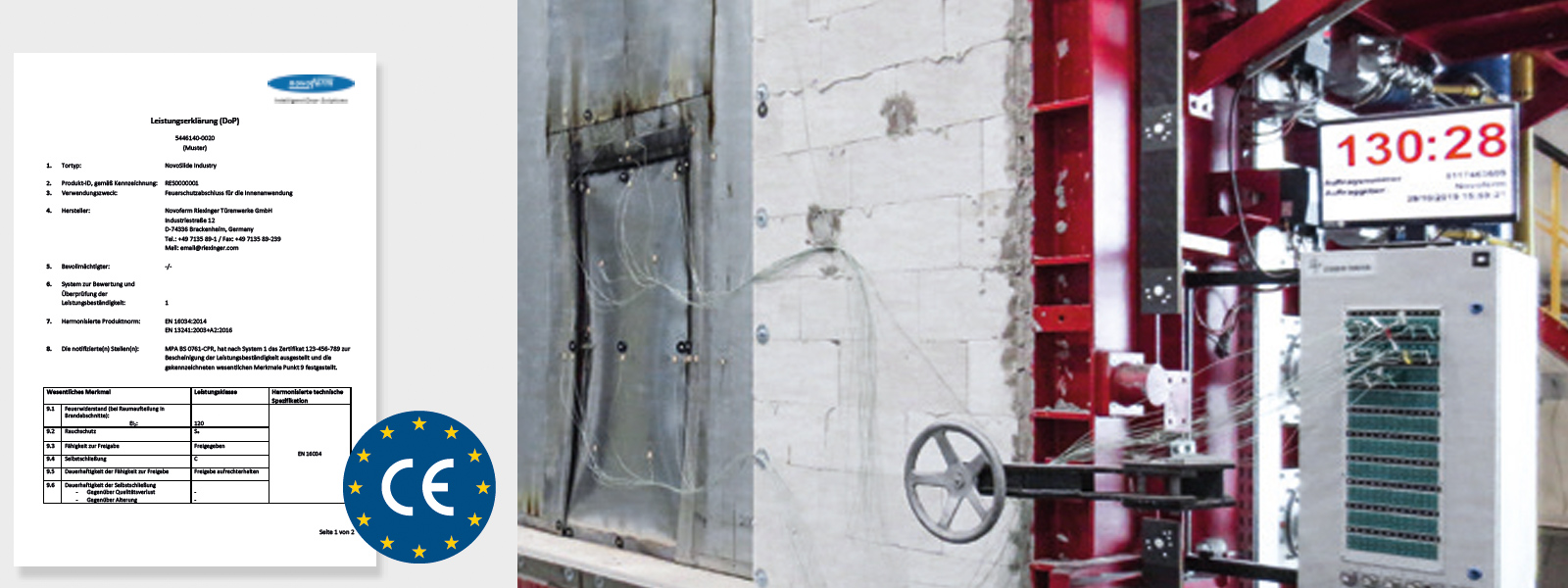

Declarație de performanță (DOP) / test la foc: vederea ușii după 130 de minute

Detalii porți glisante

DESCRIERE TEHNICĂ

Funcționalitatea ridicată, designul atractiv și detaliile inovatoare caracterizează sistemele de uși glisante de protecție împotriva incendiilor și fumului de la Novoferm. Acestea sunt potrivite pentru multe situații structurale și se integrează armonios în diferite concepte arhitecturale în clădiri industriale și comerciale.

CERTIFICARE (APROBARE) Fiecare design este conform cu DIN EN 16034 și DIN EN 13241 și a fost testat pentru proprietățile sale de protecție împotriva incendiilor de către un centru de testare oficial în conformitate cu DIN EN 1634. Toate ușile sunt certificate cu testele de anduranță corespunzătoare (durabilitate testată a închiderii automate în conformitate cu EN 12605 cu 50.000 de cicluri (clasa C3)). Opțional, și cu clasificarea de protecție împotriva fumului_Sa (închidere etanșă - cu sistem de etanșare pe 3 laturi) sau _S200 (etanșă la fum - cu sistem de etanșare circumferențială pe 4 laturi).

INSTALARE Peretele în care urmează să fie instalată închiderea de protecție împotriva incendiilor și fixarea acesteia trebuie să îndeplinească cerințele de clasificare (a se vedea descrierea tipurilor individuale de uși). Podeaua din zona ușii trebuie să fie incombustibilă (clasa de materiale de construcție A1). Notă: Dacă ușile glisante din zona de depozitare sunt placate la fața locului, deschiderile de inspecție necesare pentru lucrările de întreținere sunt esențiale.

MODELE DE LINTEL

Versiunea standard lintelul normal necesită o înălțime a lintelului de aprox. 250 mm
O înălțime a lintelului de cel puțin 150 mm este suficientă pentru versiunea specială de instalare în tavan încastrat
Pentru instalarea în plafon încastrat, capacul lintelului are o înălțime de 150 mm. Vă rugăm să aveți în vedere și tipurile de fixare de la pagina 20

TABLĂ DE UȘĂ Fabricată din tablă zincată, îndreptată special la mașină, cu grosimea de 0,75 mm, cu izolație de protecție la foc. Foaie de ușă asamblată din elemente individuale, înalte ca o foaie de ușă, cu o suprafață plană a elementelor prin lipirea învelișului de tablă de izolația de protecție la foc (furnizată în panouri individuale). Nu este necesară nicio îmbinare pe înălțime, chiar și pentru uși înalte de până la 6 metri.

Etanșare Profiluri de etanșare pe trei laturi pe toată circumferința, cerute de normele de construcție din Germania. Sistem de etanșare suplimentar între panourile individuale pentru a îndeplini cerințele minime pentru etanșeitatea la fum_Sa. Nu este necesară îmbinarea îmbinărilor panourilor. Opțional, disponibil și cu sistem de etanșare pentru protecția la fum circumferențială pe 4 laturi ca _S200.

INSTALAȚIE Sistem de șine închise cu un sistem de role de susținere pentru fiecare panou pentru o mișcare ușoară a ușii, sistem de șine închise cu construcții de suporturi montate individual, inclusiv amortizor de capăt hidraulic, greutate de închidere în cutia de placare galvanizată, ghidaj de podea intern și mâner de mână și coajă din oțel inoxidabil ca standard.

Frână de închidere a porții (amortizor radial) Reglabilă continuu între 0,08 și 0,3 m/ secundă pentru a regla viteza de închidere.

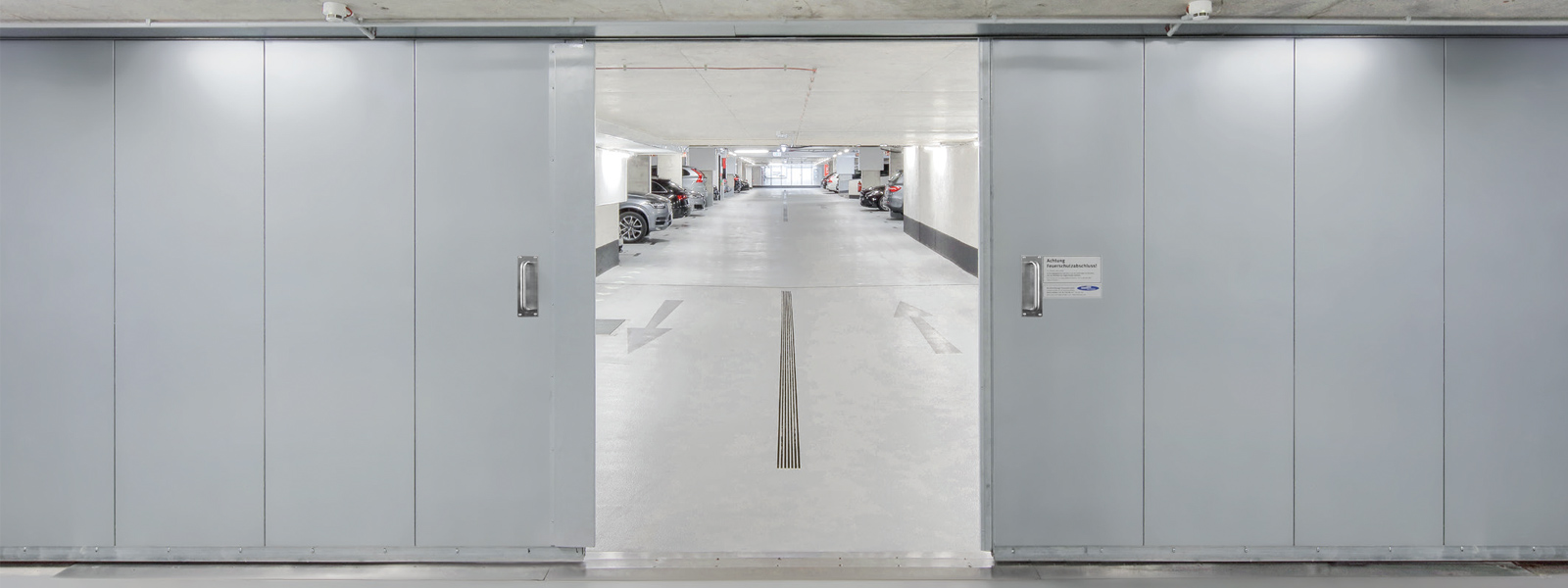

POSIBILE VARIANTE/ECHIPAMENTE SPECIALE

SISTEM DE ÎNCHIDERE FIXĂ- DISPOZITIV DE ÎNCHIDERE FIXĂ ȘI DE DEZCHIDERE Pentru uși care trebuie să rămână deschise în cea mai mare parte din motive operaționale, constând din: detectoare de incendiu într-o cantitate aprobată, magnet de menținere în poziție deschisă, centrală de comandă a sistemului de menținere în poziție deschisă cu buton integrat (montat la suprafață) de tip FSZ (funcționare la 230 V/tensiune de comandă 24 V). În caz de incendiu, ușa se închide automat prin intermediul detectoarelor de incendiu, altfel prin apăsarea butonului de deblocare. Echipată suplimentar cu dispozitiv de semnalizare optico-acustică, care este necesar în conformitate cu DIN EN 12604. Opțional, ușa poate fi controlată și prin intermediul sistemului de alarmă de incendiu de pe amplasament.

Notă: După instalare, testul de recepție al sistemului de menținere a deschiderii și monitorizarea periodică ulterioară a acestuia de către un specialist certificat trebuie să fie organizate de către operator pe cheltuiala sa (a se vedea omologarea de tip pentru sistemul de menținere a deschiderii). Suntem bucuroși să vă oferim un contract de întreținere corespunzător.

Ușa de intrareși ușa de intrare cu protecție la fum Ușa de intrare_EI2 30 până la _EI2 120, standard cu protecție la fum_Sa (închidere etanșă - profil de etanșare pe 3 fețe), protecție la fum _S200 (sistem de etanșare circumferențială pe 4 fețe), instalată în foaia de ușă între două elemente, standard fără prag inferior, dimensiunea ușii 1.000 x 2.000 mm LD (dimensiune liberă de trecere). O ușă de intrare fără prag poate fi instalată numai de la o lățime liberă a deschiderii peretelui de 2.500 mm și o înălțime de 2.250 mm. Dotări: 2 balamale în trei părți cu rulmenți cu bile, 1 închizător de uși DIN EN 1154, 1 încuietoare DIN 18250 cu schimbare pentru cilindru profilat, opțional cu funcție antipanică, set de mânere cu pârghie plată din oțel inoxidabil cu placă de bază scurtă.
În mod alternativ, este disponibil și cu ușă cu uși batante în cercevea _EI2 30 până la _EI2 90.

AJUTOR ELECTRIC DE DESCHIDERE Pentru deschiderea cu comandă specială cu buton separat cu 3 căi în comanda omului mort (funcționare cu 400 V). De asemenea, unitatea de comandă este protejată cu un detector de fum în conformitate cu noile cerințe. Închidere prin intermediul butonului de eliberare al sistemului de menținere în poziție deschisă sau al butonului separat "Închide ușa"; deschidere prin intermediul unui buton separat "Deschide ușa" (în special pentru ușile mai mari, dacă deschiderea manuală necesită o forță considerabilă). În caz de incendiu, operatorul nu mai funcționează, iar ușa se închide automat datorită greutății de închidere. Notă: În cazul ușilor cu ajutor electric de deschidere, operatorul trebuie să dispună efectuarea testelor necesare de către experți, pe cheltuiala sa (a se vedea orientările pentru ușile acționate electric).

SUPRAFAȚA PANOULUI UȘII Galvanizat ca standard, inclusiv profilele de margine ale panoului ușii; opțional, acoperirea cu serpentină numai a panourilor panoului ușii (gri pietriș, similar cu RAL 7032) sau cu acoperirea RAL la alegere, inclusiv profilele de margine ale panoului ușii, capacele și placarea.

Încuietoare cu zăvor Pentru securizarea ușii închise, cu zăvor încărcat cu arc, acționat cu cheie, proiectat pentru cilindri cu profil. Disponibil și cu contact cu bolț.

PERNE DE MONTAJ DE SUS Cu capac de lintel (150 mm înălțime).

Punctele dvs. pozitive dintr-o privire

În clasele de protecție împotriva incendiilor EI 30, EI 60, EI 90 și EI 120
Îmbunătățirea semnificativă a ușurinței instalării, în special datorită unui nou sistem de etanșare, circumferențial pe trei fețe ca design S(a) sau circumferențial pe patru fețe ca design S(200)
Disponibilitatea completă a modelului NSI cu două foi, de asemenea cu protecție la fum S(a) / S(200) și până la clasa de protecție la foc EI 120
Centru de control al sistemului de oprire-închidere (tip FSZ-Basis) ca standard pentru ușile cu sistem de oprire-închidere montat din fabrică
Greutatea de închidere sau magnetul de reținere, de asemenea, disponibil deviat lateral în partea din spate (de exemplu, pentru uși cu spațiu limitat la fața locului în zona de parcare)

Instalare deosebit de rapidă și ușoară

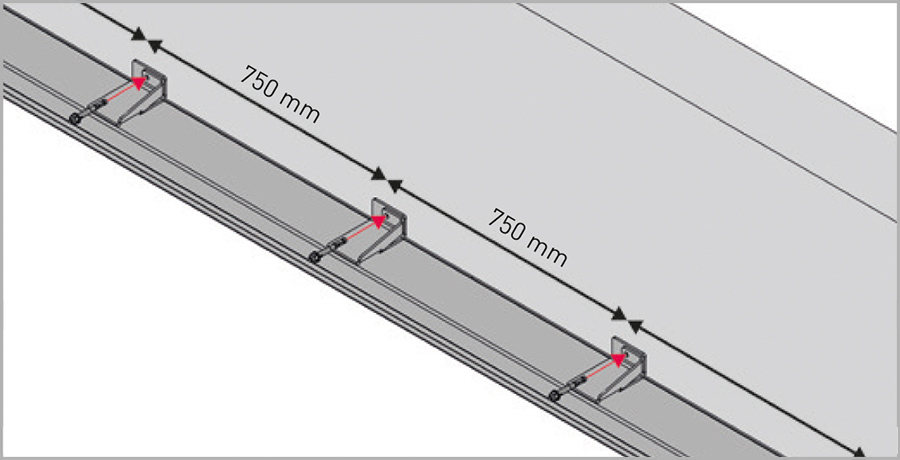

Multe componente individuale preasamblate în fabrică economisesc timp pe șantier

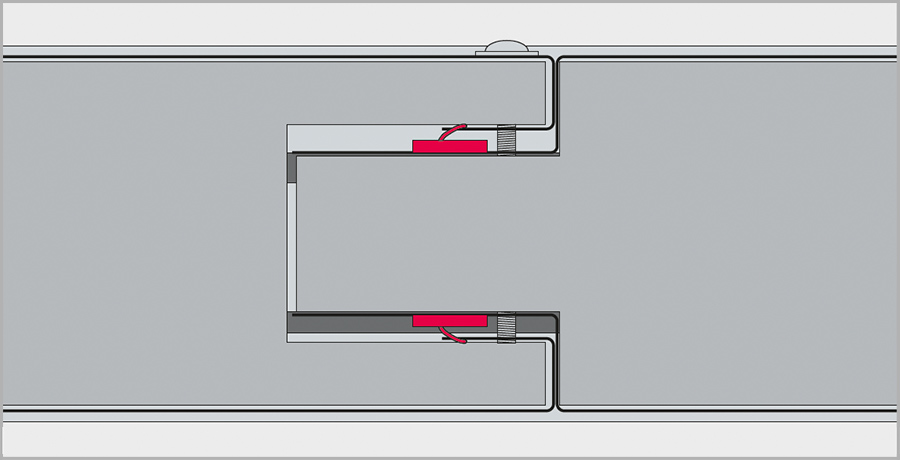

Panourile sunt ușor de aliniat datorită unei role separate pentru fiecare panou

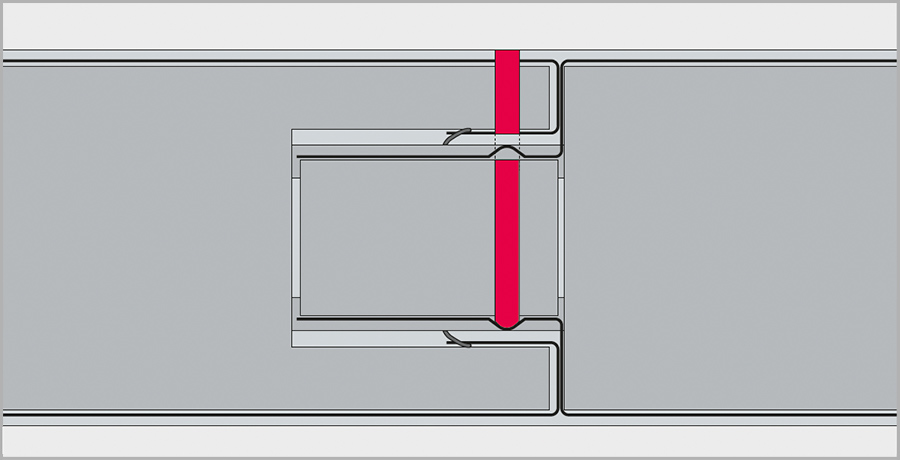

Etanșarea panourilor la fața locului cu silicon nu este necesară pentru S(a) și S(200), deoarece etanșarea între îmbinările panourilor este deja asigurată de garniturile montate în fabrică
Ușa Wicket se deschide și în gol până la EI 90

Tehnologie și detalii

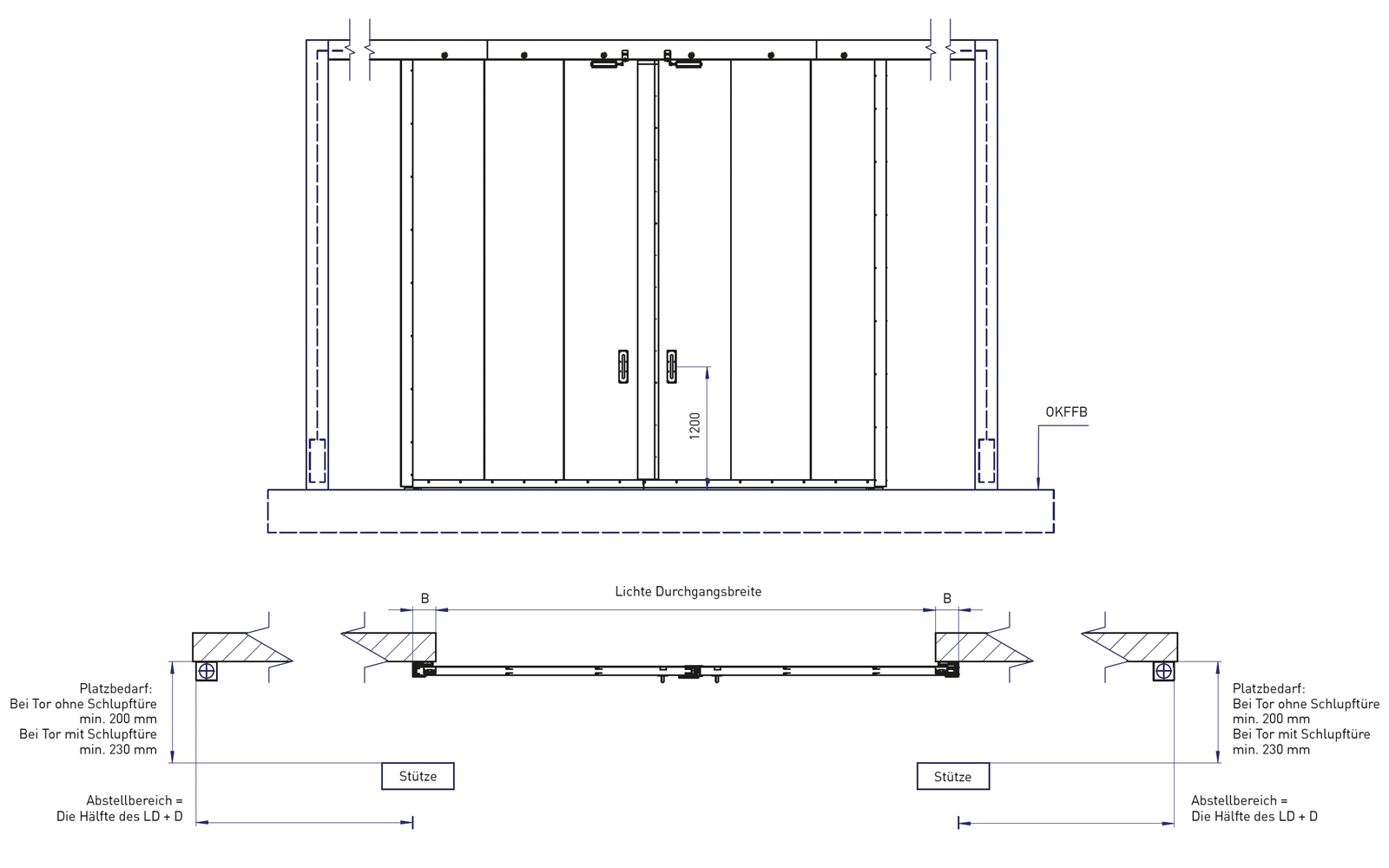

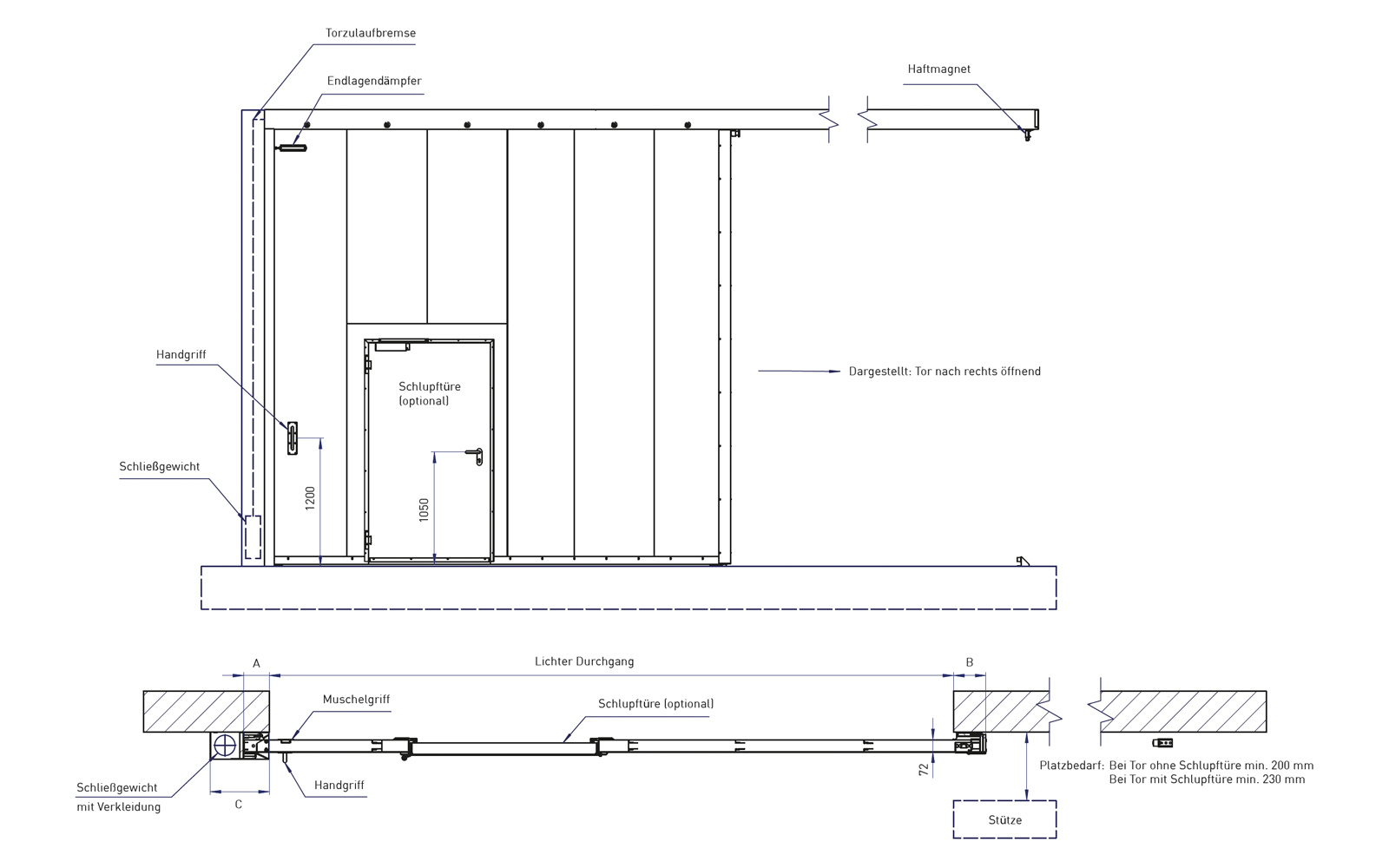

Ajutoare de planificare

_EI2 30/_EI2 60/_EI2 90/_{EI2 120}– 1-FLÜGELIGE BAUART

_EI2 30/ _EI2 60/ _EI2 90/ EI2₁₂₀- 2-FLÜGELIGE BAUART

LD = dimensiunea liberă de trecere OKF = marginea superioară a podelei finisate Toate dimensiunile în mm

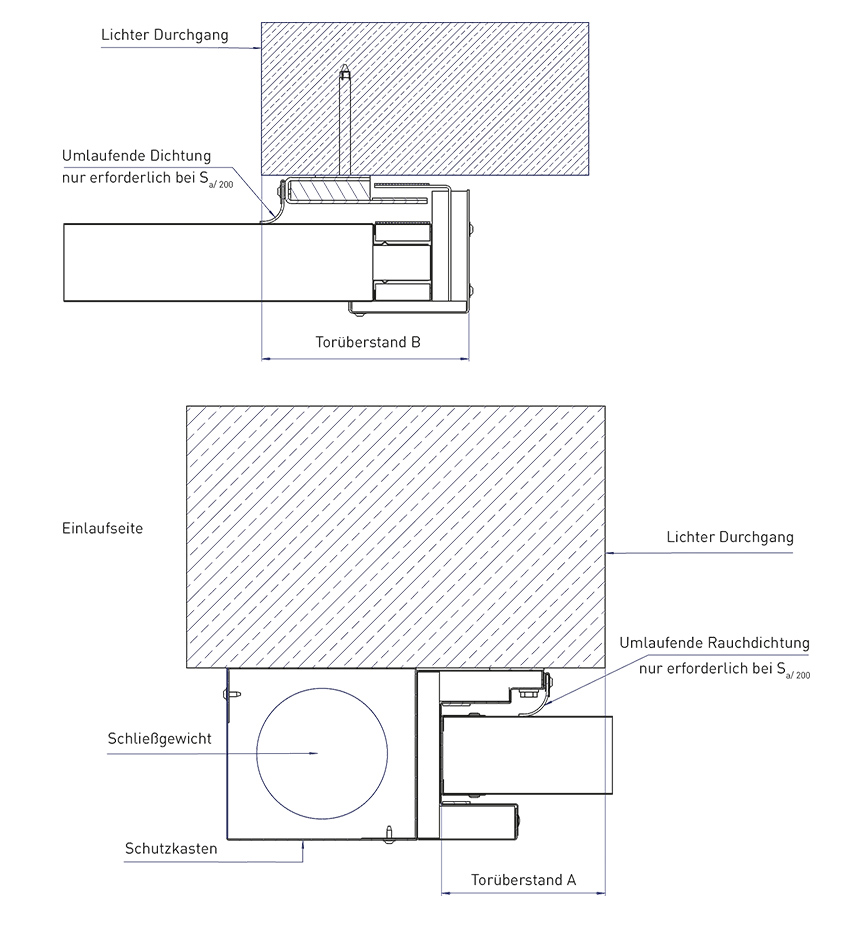

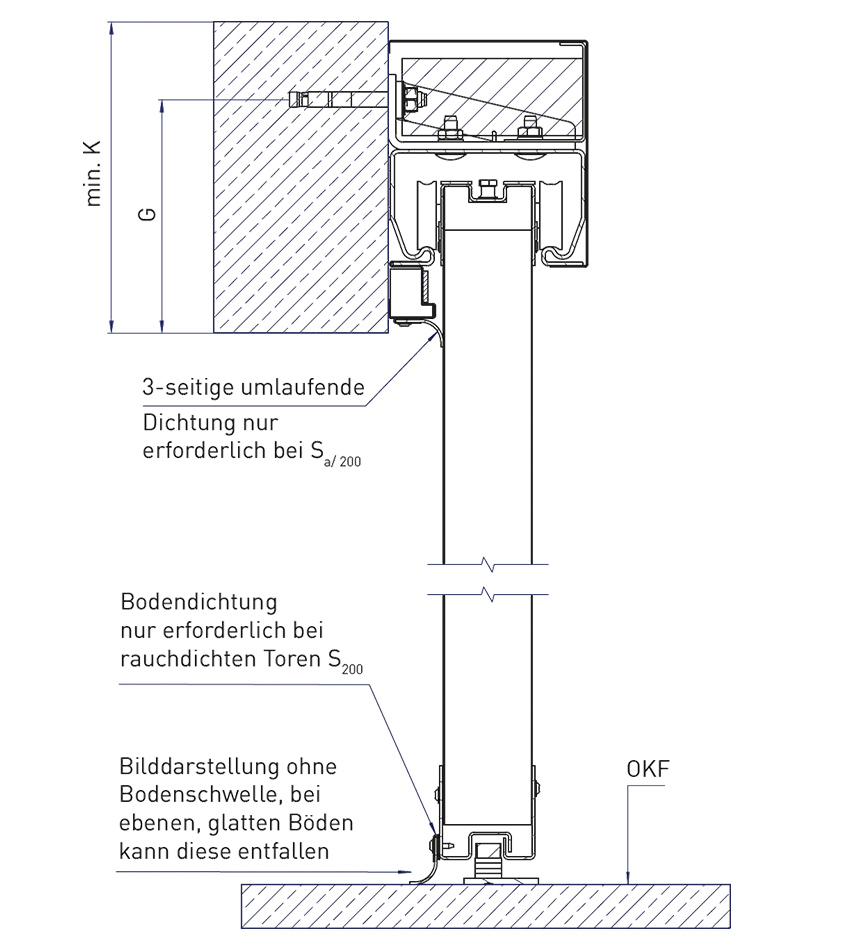

DETALII TEHNICE PROTECȚIE ÎMPOTRIVA FUMULUI

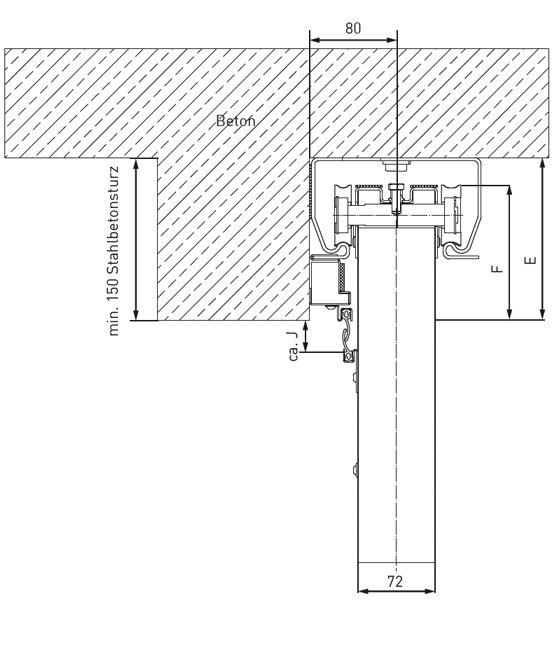

ÎNĂLȚIMEA PROEMINENȚELOR

	E	F	G	H	K
Înălțimea liberă de la până la	Partea inferioară a liniei - Partea superioară a șinei	Partea inferioară a liniei - Partea superioară a foii ușii	Orificiu central de la partea inferioară a lintelului	Partea inferioară a liniei - Partea superioară a panoului	Înălțimea minimă a lintelului
2.000 - 4.560	150	120	190	240	250
4.561 - 6.000 (6.560)	170	140	210	260	270

Toate dimensiunile în mm.

PROEMINENȚE NECESARE

Lățime liberăde la până la	A	B
1.000 - 4.870	150	195
4.871 - 6.870	170	215
6,871 - 8,500(8,870)	190	235	Proiecție maximă: 300 mm (cu încuietoare cu cârlig frontal max. 220 mm)

LĂȚIMEA SPAȚIULUI NECESAR CU PRELUNGIRI STANDARD

	Pentru greutatea din față:		Cu greutatea din spate:
	C	D	C	D
Lățime liberăde la până la	Latura de intrare	Zona de parcare	Latura de intrare	Zona de parcare
1.000 - 4.870	360	495	180	675
4.871 - 6.870	380	535	200	715
6,871 - 8,500(8,870)	400	575	220	755

Note - Ajutoare pentru planificare
Vă rugăm să respectați cerințele privind structura și clasificarea pereților antifoc în conformitate cu instrucțiunile de instalare.	Pentru zidărie și beton celular, este necesar un lintel din beton în zona de deschidere a ușii. În cazul betonului aerat, este necesar un lintel din beton și în zona de parcare.
A se prevedea spațiul lateral necesar pentru parcarea panoului atunci când poarta glisantă este deschisă (zona de parcare), inclusiv greutatea de închidere cu cutia, dacă este necesar.	Asigurați o distanță suficientă față de orice suporturi, lambriuri sau alte structuri din zona de parcare a ușii glisante (pentru structura ușii, inclusiv mânerul și în zona lintelului pentru frâna de închidere a ușii sau operatorul electric, de asemenea, pentru ușa tip wicket cu închizător de uși).

TIPURI DE CONSTRUCȚII ȘI TIPURI DE DESCHIDERI

Tipuri

Tip 1 frunză

Tip 2 aripi

Tipuri de deschidere

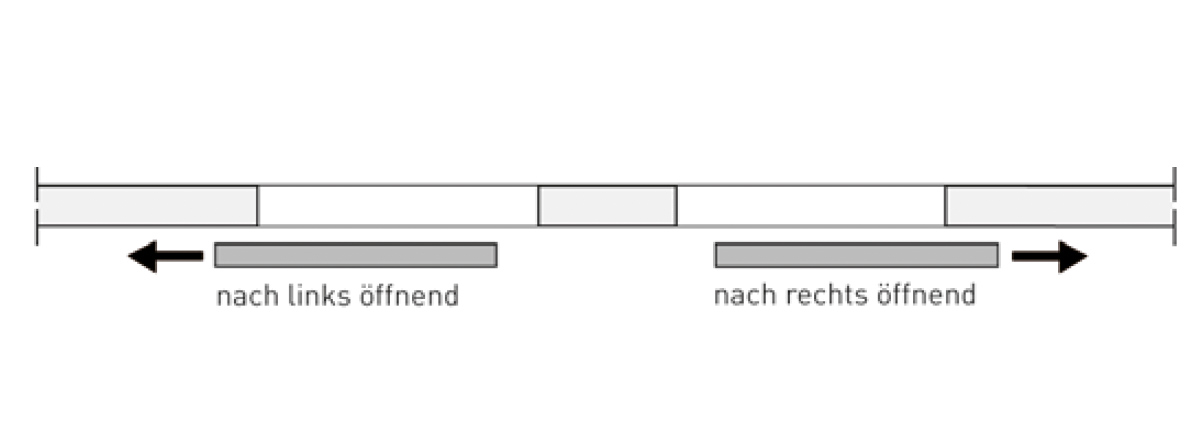

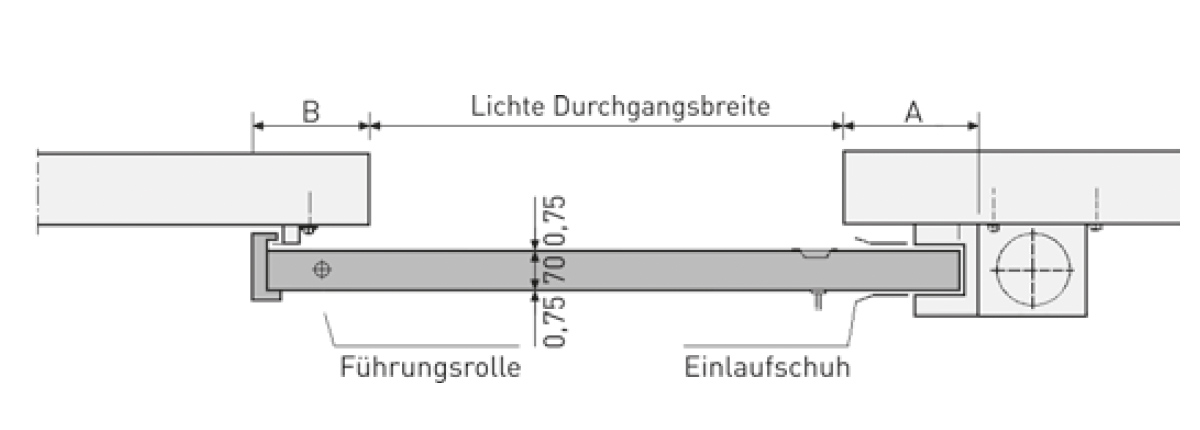

Tip de deschidere 1 frunză

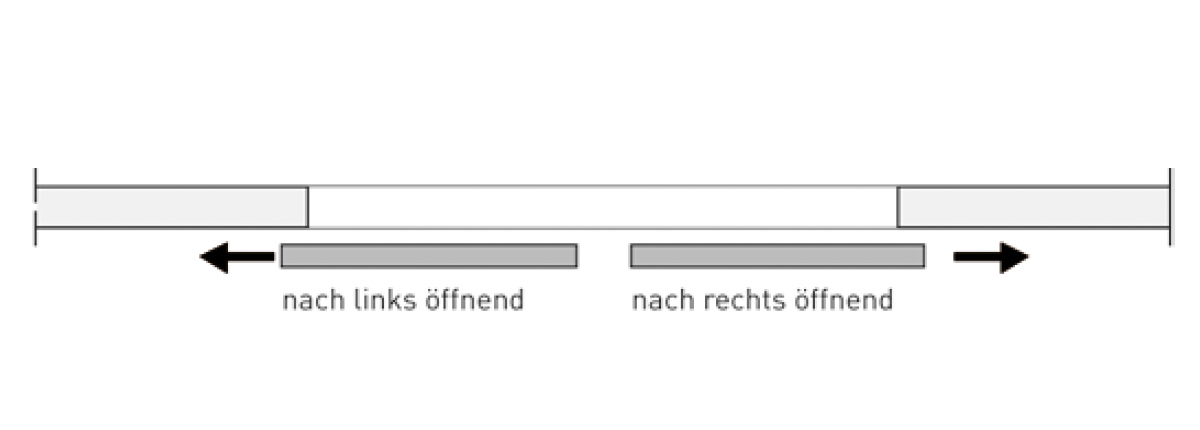

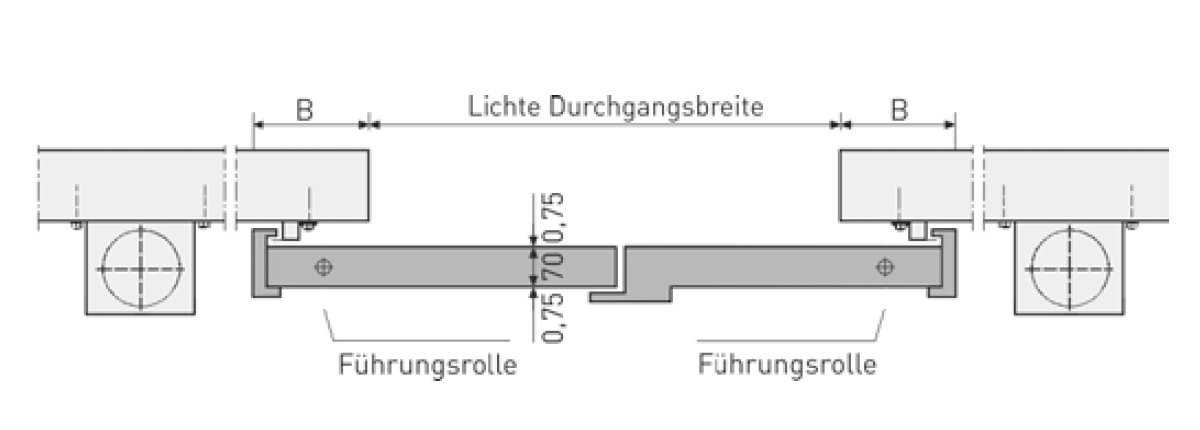

Tip de deschidere 2 foi

TIPURI DE MONTARE ȘI CERINȚE DE SPAȚIU

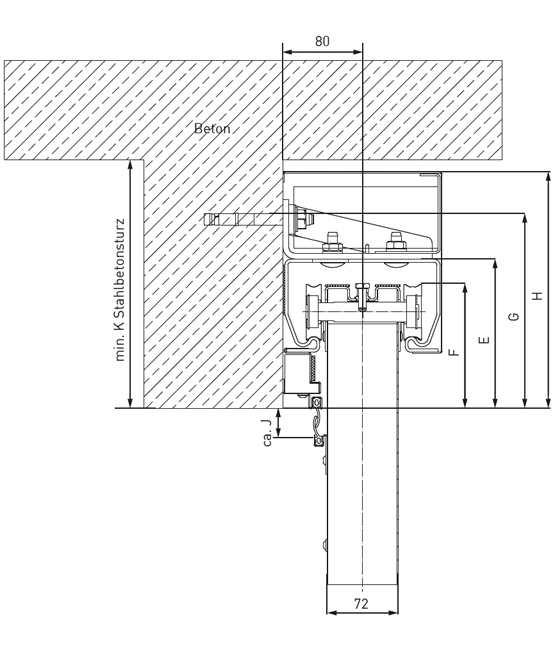

Montare standard pe perete (standard)

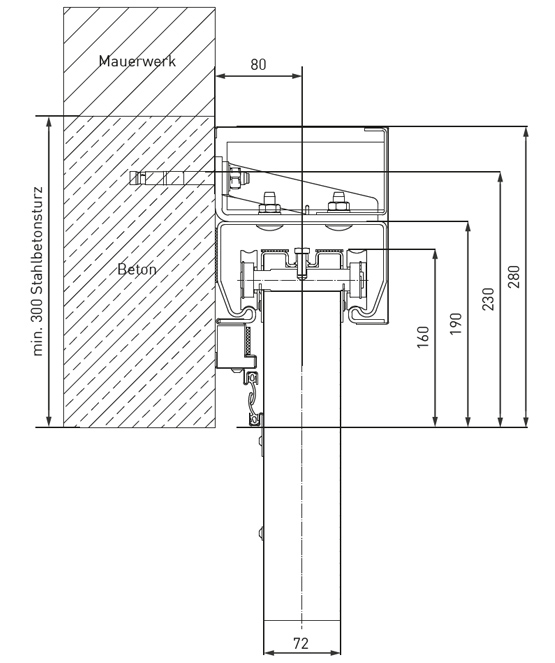

Montare standard pe perete cu garnitură de fum ascunsă

Instalarea tavanului la nivel cu lintelul existent

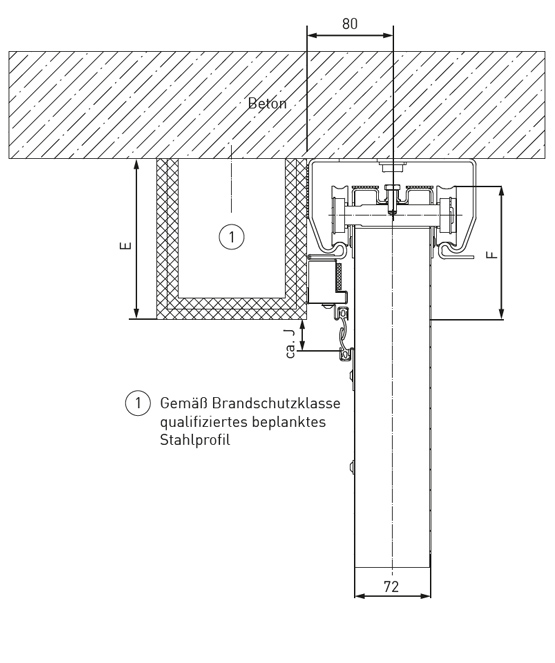

Instalare la nivel cu tavan cu capacul lintelului

PEREȚI ANTIFOC NECESARI SAU GROSIMI MINIME ALE PEREȚILOR 1 FRUNZĂ

Tip ușă	_EI2 30/ _EI2 60/ _EI2 90		_EI2 120
Tip ușă	Instalare lintel (beton armat)	Blunt Montare pe tavan	Montare lintel (beton armat)		Blunt instalare tavan
Dimensiunea ușii → Tipul de perete ↓	≤ LD 8,500 x 6,0001⁾; max. 50 m²	≤ LD 8,500 x 6,0001⁾; max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8,500 x 6,0001⁾; max. 50 m²	< LD 4,670 x 4,560	≤ LD 8,500 x 6,0001⁾; max. 50 m²
Zidărie DIN EN 1996-1-1, Clasa de rezistență la compresiune > 12, Lintel din beton armat	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Beton DIN EN 1992-1-1, clasa de rezistență > C12/ C15	≥ 140	≥ 140	≥ 140	≥ 140	≥ 140	≥ 140
Bloc de beton celular sau cărămidă de fațadă DIN EN 771-4, clasa de rezistență la compresiune 4, în conformitate cu DIN V 4165-100 Lintel din beton armat în deschidere și zona de parcare	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Plăci din beton celular armat DIN EN 4166 min. de Clasa de densitate aparentă > 0,55 sau Clasa de rezistență P4.4, lintel din beton armat în zona de deschidere și zona de parcare	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Stâlpi din oțel placat/ Grinzi de oțel/ Clasa de rezistență la foc EI 90/ EI 120	În conformitate cu cerințele statice

PEREȚI ANTIFOC NECESARI SAU GROSIMI MINIME ALE PEREȚILOR 2 FOI

Tip ușă	_EI2 30/ _EI2 60/ _EI2 90		_EI2 120
Tip ușă	Instalare lintel (beton armat)	Blunt Montare pe tavan	Montare lintel (beton armat)		Blunt instalare tavan
Dimensiunea ușii → Tipul de perete ↓	≤ LD 8,500 x 6,0001⁾; max. 50 m²	≤ LD 8,500 x 6,0001⁾; max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8,500 x 6,0001⁾; max. 50 m²	< LD 4,670 x 4,560	≤ LD 8,500 x 6,0001⁾; max. 50 m²
Zidărie DIN EN 1996-1-1, Clasa de rezistență la compresiune > 12, Lintel din beton armat	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Beton DIN EN 1992-1-1, clasa de rezistență > C12/ C15	≥ 140	≥ 140	≥ 140	≥ 200	≥ 140	≥ 200
Blocuri de beton aerat sau cărămizi de fațadă DIN EN 771-4, clasa de rezistență la compresiune 4, în conformitate cu DIN V 4165-100 Lintel din beton armat în deschidere și zona de parcare	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Plăci din beton celular armat DIN EN 4166 min. de Clasa de densitate aparentă > 0,55 sau Clasa de rezistență P4.4, lintel din beton armat în zona de deschidere și zona de parcare	≥ 1752⁾	≥ 1752⁾	≥ 1752⁾	≥ 2402⁾	≥ 1752⁾	≥ 2402⁾
Stâlpi din oțel placat/ Grinzi de oțel/ Clasa de rezistență la foc EI 90/ EI 120	În conformitate cu cerințele statice
1⁾ Pentru lățimi mai mari de 7.305 mm (dimensiunea deschiderii), distanța de fixare între suporturi trebuie redusă la 500 mm. 2⁾ Instalare prin înșurubare sau instalare cu dibluri 10 x 100 mm la intrare și la etanșarea peretelui Notă: Atenție! În cazul betonului aerat, este obligatoriu un lintel din beton armat în zona de deschidere și închidere. Toate dimensiunile în mm.

Montaj

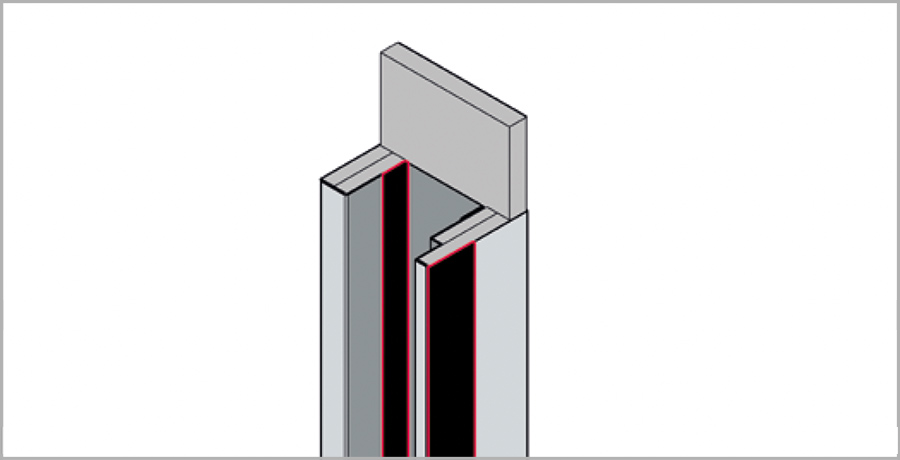

Ușurința asamblării

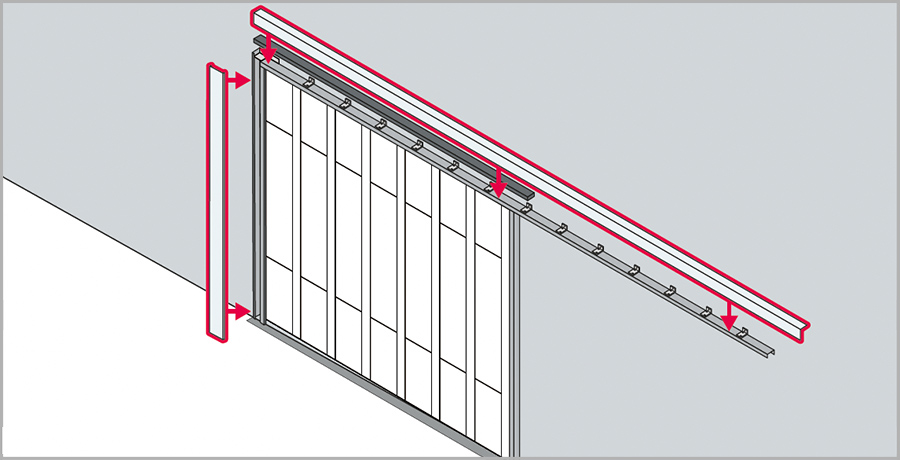

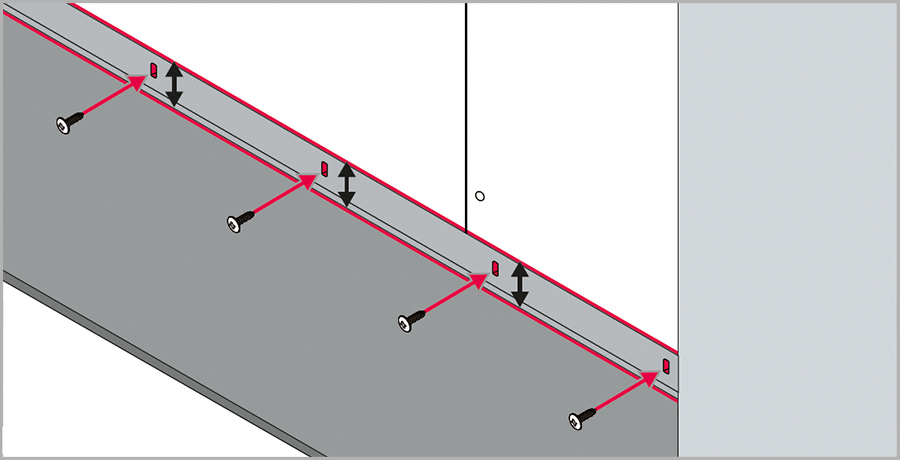

Ușile de incendiu glisante NovoSlide Industry pot fi instalate foarte rapid. Detaliile tehnice sofisticate accelerează considerabil procesul. Vedeți câteva exemple aici. Toate detaliile pot fi găsite în instrucțiunile detaliate de instalare.

Exemple de ușurință a asamblării

Instalare simplă datorită fixării unui singur suport cu o distanță de fixare mărită în zonele de închidere și deschidere de 750 mm (> 7,305 mm: 500 mm). Compensarea simplă a toleranțelor în timpul instalării datorită găurilor cu fantă din suport și din șină.

Mai puțină complexitate datorită componentelor prefabricate în mare parte în fabrică, în care benzile de spumare și profilele de etanșare necesare sunt deja montate, de exemplu.

Alinierea simplă a panourilor în calea de rulare datorită unui cărucior separat pentru fiecare panou.

Conectarea panourilor între ele prin înșurubare pe o singură față pe partea nevizibilă a peretelui (distanța dintre șuruburi < 625 mm).

Toate punctele de conectare cu șuruburi sunt pre-perforate în fabrică.

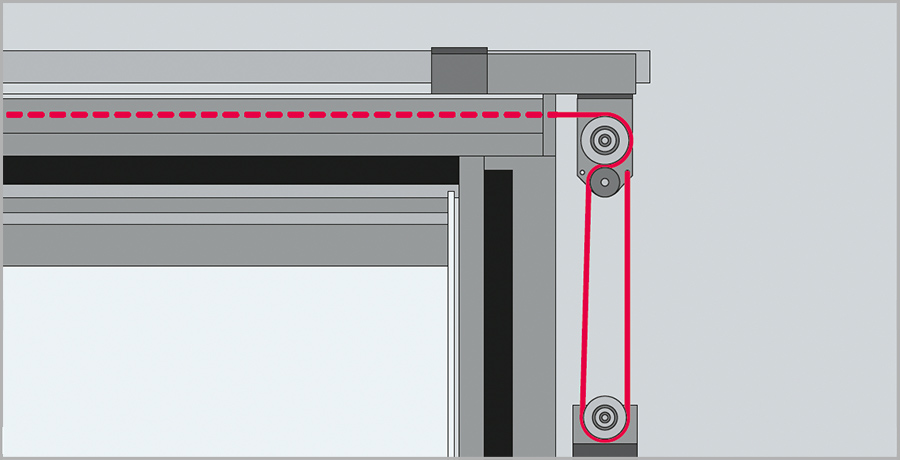

Ghidaj de cablu simplificat, ușor de instalat, pentru greutatea de închidere. Standard în zona de intrare, opțional posibil în zona de închidere a ușii.

Nivelare rapidă/ușoară a pardoselilor inegale cu ajutorul profilului de capăt reglabil pe înălțime.

Geometria specială a roții compensează denivelările din zona peretelui și a liniei.

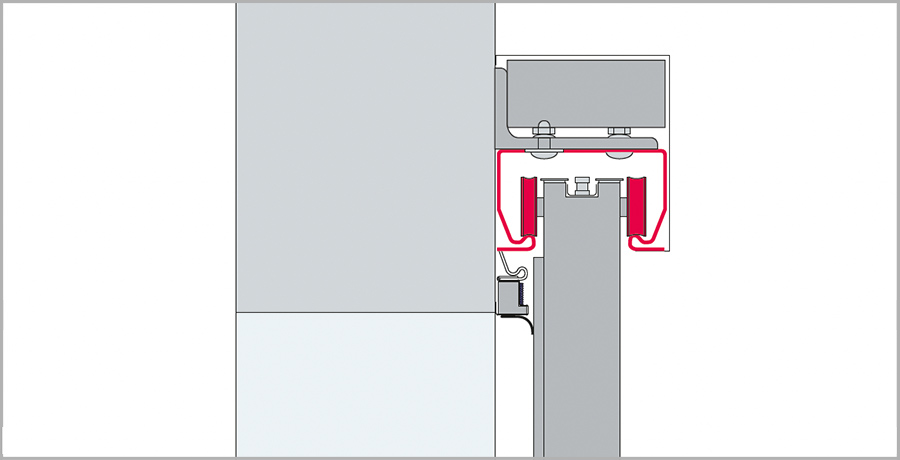

Capac simplu pentru calea de rulare inclus ca standard, acesta nu este înșurubat vizibil de sus. La același nivel cu cutia contragreutății.

Nu este necesară etanșarea panoului la fața locului cu silicon pentru_Sa și _S200, deoarece etanșarea la îmbinările panoului este deja asigurată de garniturile integrate.

V-am trezit interesul?

Novoferm lucrează cu o rețea largă de distribuitori specializați în Germania - în vecinătatea dumneavoastră. Distribuitorii noștri autorizați Novoferm oferă consultanță profesională, vânzări, măsurători, instalare, demontare și eliminare ecologică a produselor noastre la prețuri competitive all-inclusive.

Vom fi bucuroși să vă ajutăm.

Contactați-ne Solicitați o ofertă Comandă broșură Solicitarea documentelor de planificare
