ELECTRIC GARAGENTOR-ANTRIEBE NOVOPORT SPEED
PENTRU UȘI DE GARAJ SECȚIONALE, MONTARE LATERALĂ INOVATOARE
Oricine înlocuiește o ușă de garaj dorește să o îmbunătățească atât vizual, cât și tehnic. Sistemul combinat NovoPort® Speed format din ușă, operator și transmițător portabil oferă o soluție ideală. Noul său design și radioul bidirecțional cu feedback îl aduc la zi în toate privințele. Iar consumul de energie în modul stand-by este extrem de scăzut, de 0,5 wați.
Toate elementele sistemului NovoPort® Speed sunt perfect armonizate și certificate de institute independente în conformitate cu cele mai recente standarde de siguranță. Oferim o garanție de 5 ani pentru mecanică, motor și controlul motorului!
Doar sistemul NovoPort® Speed de la Novoferm face ca renovarea unei uși de garaj să fie atât de ușoară și convenabilă.
NovoPort Speed / Compatibil cu SmartHome Operatorul electric pentru uși de garaj NovoPort® Speed este disponibil numai la Novoferm și a fost dezvoltat special pentru uși de garaj secționale. Operatorul oferă un design modern, iluminare LED cu economie de energie, este compatibil SmartHome pentru control prin aplicație și are multe alte funcții convenabile.

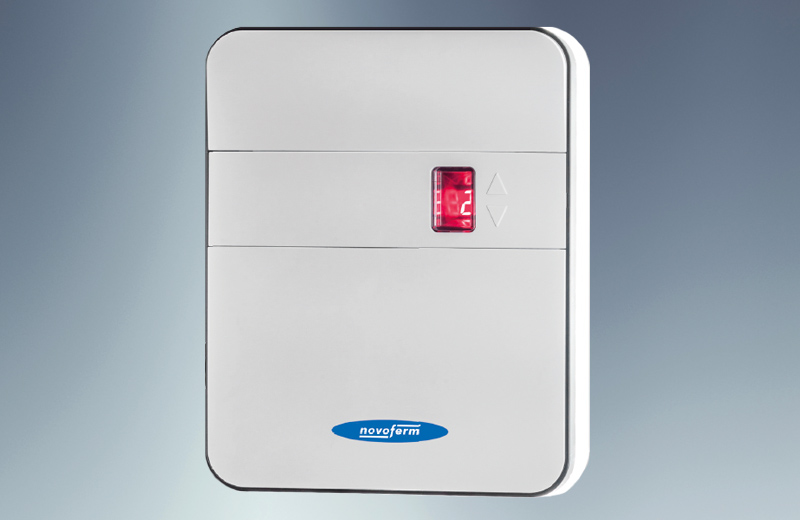

Buton integrat Poziția unității de comandă pe peretele din dreapta sau din stânga vă permite să deschideți și să închideți cu ușurință garajul cu ajutorul butonului integrat - comparativ cu operatorii convenționali de plafon. Cu această soluție nu sunt necesare butoane de apăsare suplimentare atunci când se controlează din garaj.

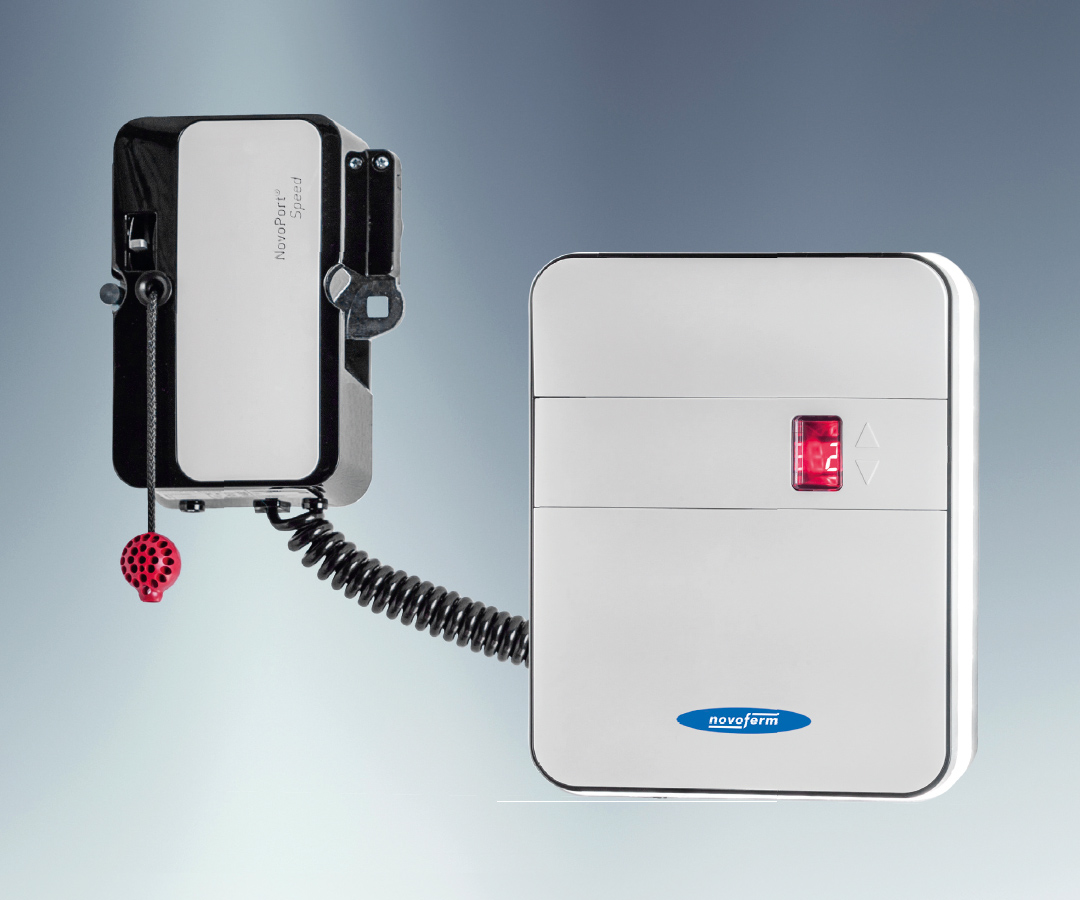

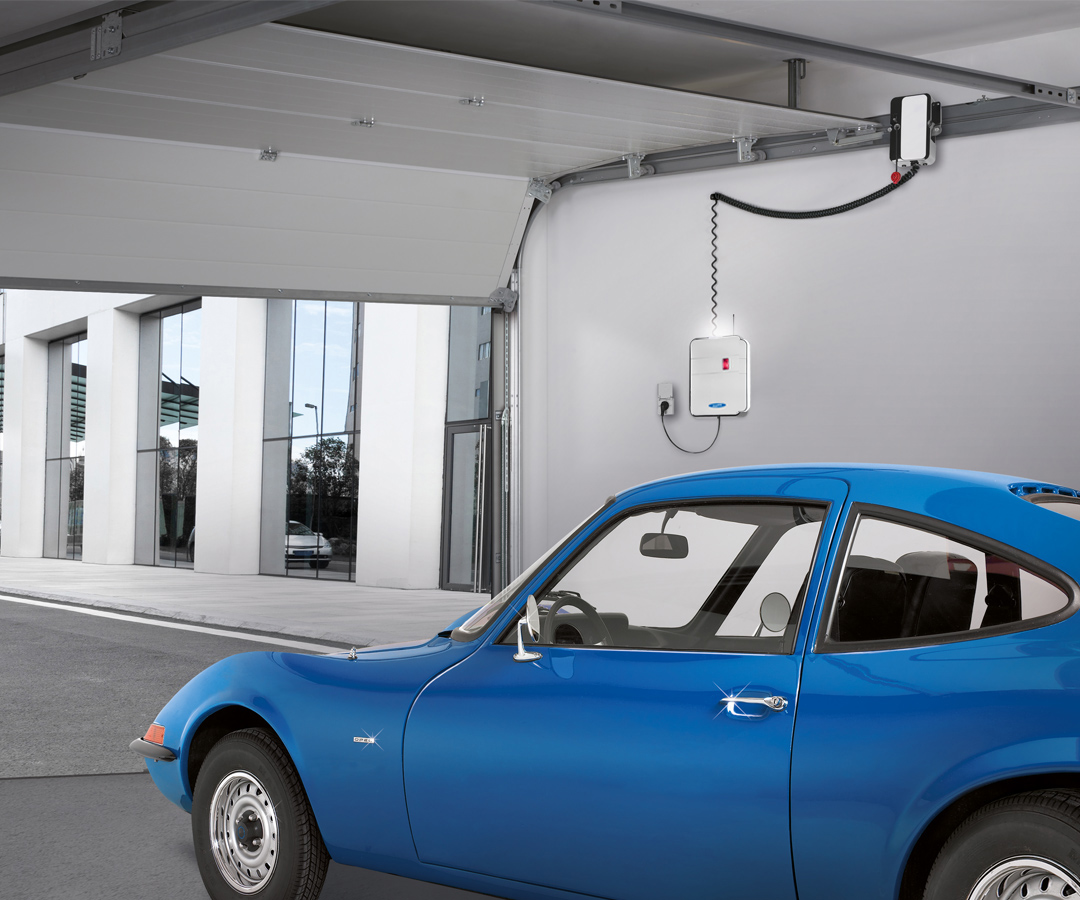

Montaj lateral inovator Spre deosebire de operatorii convenționali, operatorul nu este fixat pe tavan, ci pur și simplu integrat în șina laterală a ușii - la dreapta sau la stânga, în funcție de condițiile structurale. Acest lucru lasă tavanul liber și elimină obstacolele de instalare încă de la început.
Puncte forte "NovoPort-Speed"
Această animație prezintă elementele principale ale dispozitivului de deschidere a ușilor de garaj "NovoPort Speed" într-o formă vizuală atrăgătoare și condensată.
Animații suplimentare pot fi găsite la
CARACTERISTICI, FUNCȚII ȘI ACCESORII
DATELE DE ACȚIONARE LA O PRIVIRE DE ANSAMBLU
Date despre acționare Acționarea de viteză NovoPort®
| date | NovoPort® Speed |
|---|---|
| Forța de tracțiune și compresiune | 650 N |
| Viteza de rulare | 29 cm/ s |
| Suprafața maximă a ușii | 17m2 |
| Funcționare/zi (deschidere/închidere) | 10 |
| Consum în stand-by | < 0,5 W |
| Iluminare LED integrată | 6 W |
| Control prin aplicație | Da |
| Montare | Montaj lateral inovator |
* NovoPort® Speed este disponibil numai în combinație cu ușile de garaj secționale Novoferm.
INOVATOARE, PUTERNICE ȘI EFICIENTE DIN PUNCT DE VEDERE ENERGETIC
INOVATOARE ȘI PUTERNICE
Tehnologia sofisticată aparține unei locuințe moderne. Deschiderea ușii de garaj NovoPort® Speed combină tehnologia modernă cu eficiența energetică la cel mai înalt nivel și impresionează prin noul său design, tehnologia LED care economisește energie, viteza mai mare și opțiunile suplimentare de setare. Dacă este utilizat împreună cu o ușă de garaj secțională (inclusiv barieră de lumină), acesta poate fi controlat prin intermediul smartphone-ului sau al comenzii vocale. Utilizați una dintre aceste aplicații: Amazon Alexa, Google Home, Homematic IP, mediola® sau TYDOM.
FUNCȚIE INTEGRATĂ DE FUNCȚIONARE RAPIDĂ
Tehnologia de înaltă calitate și forța de tracțiune ridicată de 650 N sunt combinate în NovoPort® Speed pentru a crea un sistem de operare modern de înaltă tehnologie într-o clasă aparte. Caracteristicile tehnice sofisticate, cum ar fi deschiderea ușii cu până la 50 % mai rapidă datorită funcției integrate de mare viteză, oferă cel mai înalt nivel de confort în comparație cu operatorii convenționali.

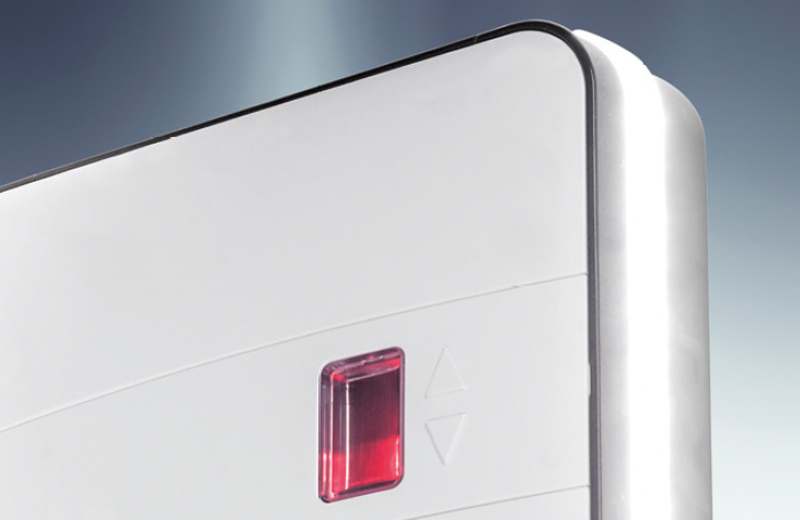

ILUMINARE ȘI CONEXIUNI CU LED ÎN TOATE DIRECȚIILE
Banda LED (6 W) de jur împrejur de pe carcasa de comandă asigură o iluminare puternică și indirectă a garajului. Conexiunile pentru accesoriile cu fir, cum ar fi iluminatul exterior sau lămpile de semnalizare, sunt ușor accesibile. Sloturile separate pentru Bluetooth și mini-USB permit nu numai setări personalizate suplimentare, ci și conectarea accesoriilor inteligente, cum ar fi modulul Homematic IP pentru aplicația Homematic IP, modulul Delta Dore pentru aplicația TYDOM sau modulul WiFi pentru Amazon Alexa, Google Home și mediola®.
DE ÎNALTĂ CALITATE CU GARANȚIE
DE ÎNALTĂ CALITATE CU GARANȚIE
Deschizătoarele noastre sunt fabricate în conformitate cu sistemul strict de management al calității DIN iso 9001 și, împreună cu ușile noastre de garaj, îndeplinesc criteriile de siguranță ale standardului european de produse pentru uși DIN EN 13241. Toate deschizătoarele de uși de garaj Novoferm sunt testate împreună cu fiecare ușă de garaj Novoferm și îndeplinesc standardele actuale și cerințele legale, ceea ce previne utilizarea incorectă.
Oferim o garanție de 5 ani pentru mecanica, motorul și comanda motorului deschizătoarelor noastre de uși de garaj. Puteți găsi condițiile de garanție detaliate la:
SIGILIUL DE CALITATE BAS.T
Sigiliul de calitate al Bundesverband Antriebs- und Steuerungstechnik. Tore e. V. reprezintă exclusiv operatorii care nu numai că îndeplinesc toate cerințele legale și normative, dar oferă și caracteristici suplimentare ale produselor care depășesc standardele obișnuite. Un proces de certificare exigent și inspecții periodice garantează că operatorii Novoferm* sunt supuși celor mai înalte cerințe, care sunt și îndeplinite.
* Acționări Novoferm:PentruNovoPort® Speed, Novomatic 443, Novomatic 573 S și Novomatic 823 S

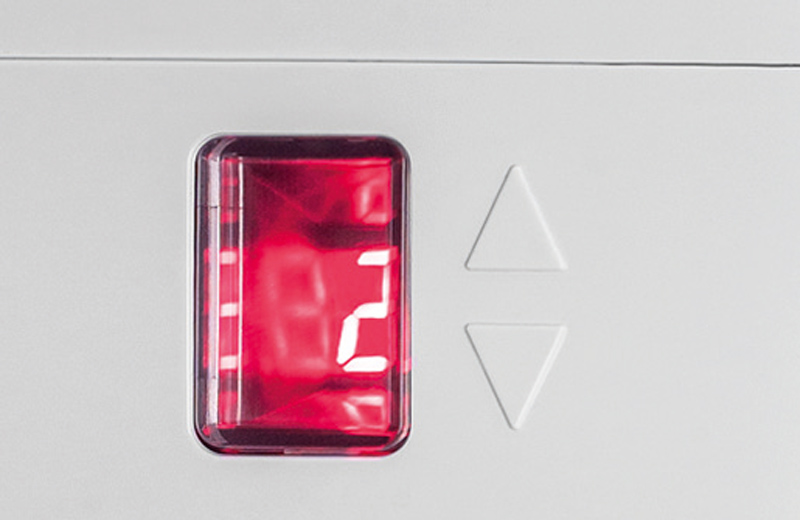

BUTON ÎN UNITATE
BUTON INTERN
Un buton pentru deschiderea garajului din interior este integrat direct în unitatea de comandă și nu trebuie să fie achiziționat ca accesoriu și instalat separat. În comparație cu acționările convenționale de plafon, butonul este foarte ușor de accesat datorită poziției favorabile a unității de control NovoPort® Speed drive pe perete.
Înregistrare video a butonului NovoPort® Speed
Acest videoclip vă prezintă modul de utilizare a butonului intern integrat standard al NovoPort® Speed.
INTEROGAREA STĂRII PORȚII PRIN FUNCȚIA BIDIRECȚIONALĂ
INTEROGAREA STĂRII PORȚII PRIN FUNCȚIA BIDIRECȚIONALĂ
Ușile de garaj pot fi acum controlate întotdeauna în mod fiabil și transparent folosind radioul bidirecțional cu emițătorul portabil Mini-Novotron 523 Protect. Radioul bidirecțional cu feedback îl actualizează din toate punctele de vedere și permite o consultare simplă a stării ușii (deschisă/închisă) cu noul emițător portabil sau cu smartphone-ul.
Video despre radioul bidirecțional cu NovoPort® Speed
Acest videoclip vă arată cum să utilizați LED-ul multicolor de pe transmițătorul portabil Novoferm Mini-Novotron 523 Protect pentru a verifica starea ușii. Datorită culorii LED-ului, starea ușii poate fi verificată în mod fiabil.
POZIȚIE DE VENTILAȚIE PENTRU VENTILAREA GARAJULUI
POZIȚIE DE VENTILAȚIE PENTRU VENTILAREA GARAJULUI
Aerisirea regulată îmbunătățește circulația aerului în garaj și previne apariția mucegaiului. Prin apăsarea celui de-al doilea buton al emițătorului portabil sau al aplicației Homematic IP, ușa poate fi setată în poziția de ventilație din orice poziție, adică se deschide cu 10 cm. Dacă nu este închisă prin apăsarea transmițătorului respectiv, aceasta se închide automat după 60 de minute.

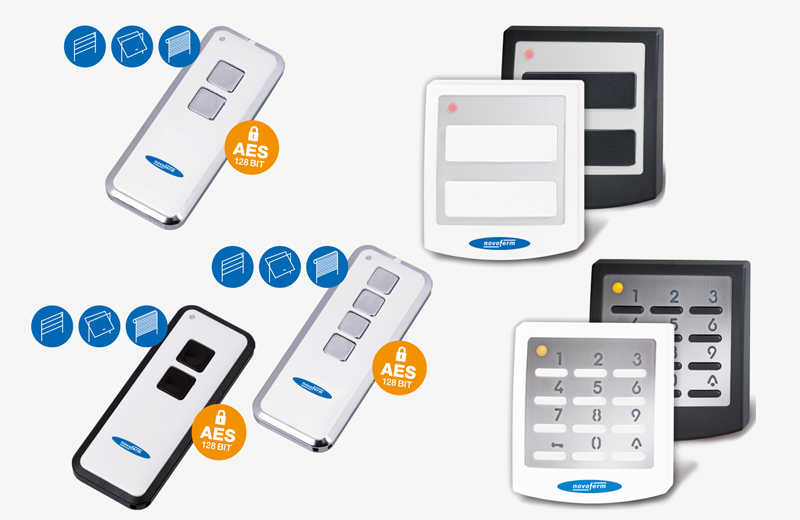

Comenzi și accesorii
CONFORT LA SIMPLA APĂSARE A UNUI BUTON
Comenzile flexibile pentru uși și iluminat, programarea ghidată prin meniu și funcțiile de service, precum și o gamă largă de accesorii, cum ar fi butoane și transmițătoare portabile, asigură o utilizare simplă și prietenoasă a sistemelor noastre de uși.
În plus, programarea cu 3 butoane Novoferm, care s-a dovedit a fi eficientă, permite setarea rapidă și ușoară a funcțiilor operatorului.
TRANSMIȚĂTOR PORTABIL INVIOLABIL INCLUS CA STANDARD
Pachetul standard de livrare include un transmițător portabil cu 3 canale Mini-Novotron 523 Protect cu criptare pe 128 de biți.
Controlați ușile de garaj Novoferm cu ușurință prin comandă vocală
Cum pot deschide sau închide ușa de garaj din mașină folosind comenzi vocale? Datorită comenzilor vocale simple, ușile de garaj Novoferm pot fi deschise sau închise convenabil din mașină.
Puteți găsi o serie de alte clipuri / videoclipuri pe canalul Novoferm YouTube:
PUNCTELE DVS. POZITIVE DINTR-O PRIVIRE
- Funcție integrată de mare viteză pentru deschiderea ușii cu până la 50 % mai rapidă (până la 29 cm/s)
- Carcasă modernă și cu 20 % mai plată cu bandă LED de jur-împrejur pentru economisire de energie și iluminare puternică
- Iluminarea indirectă integrată cu LED (6 wați) se aprinde automat la deschidere
- Închiderea automată după un timp limită programabil (este necesară o fotocelulă)
- Control inteligent: ușa poate fi operată prin aplicație sau comandă vocală
- Integrare simplă în sistemele SmartHome existente
- Poziție de ventilație reglabilă pentru ventilarea garajului
- Telecomandă cu protecție maximă împotriva manipulării datorită codificării automate a semnalului prin criptare AES 128 bit
- Afișarea stării ușii pe emițătorul portabil prin LED (roșu, galben, verde) sau prin aplicație
Modulul Bluetooth Novoferm permite dealerilor specializați să seteze luminozitatea, poziția ventilatorului și timpul de ventilație
Programarea acționărilor și a accesoriilor
CE FUNCȚII POT ÎNVĂȚA PE ACTUATOR? CUM POT PREDA TELECOMENZI?
Programarea operatorilor Novoferm, a emițătoarelor portabile și a butoanelor este simplă și convenabilă, utilizând trei butoane și un afișaj clar pe operatorul de uși. Datorită navigării logice prin meniu, nicio setare nu poate fi trecută cu vederea. Toți parametrii sunt păstrați chiar și în cazul unei pene de curent.
TEACH-IN TRANSMIȚĂTOR PORTABIL MINI-NOVOTRON 522
Acest videoclip vă arată cum să învățați în transmițătorul portabil Novoferm Mini-Novotron 522 (transmițător portabil cu cod interschimbabil cu 2 canale - KeeLoq) să controlați operatorii de design Novoferm pentru deschiderea și închiderea ușilor de garaj și/sau iluminarea operatorului. Puteți găsi videoclipuri despre alte funcții mai jos sau pe canalul Novoferm YouTube:
https://www.youtube.com/NovofermVideos
ÎNVĂȚAREA FUNCȚIILOR ȘI ACCESORIILOR
PROGRAMARE PRIN MENIU
PROGRAMARE GHIDATĂ PRIN MENIU PENTRU UNITATE
Programarea este simplă și convenabilă folosind trei comutatoare de presiune și un afișaj clar. Datorită navigării logice prin meniu, nicio setare nu poate fi trecută cu vederea. Toți parametrii sunt păstrați chiar și în cazul unei pene de curent. Starea de funcționare este întotdeauna recognoscibilă datorită capacului transparent. Codificarea clară a erorilor permite analizarea rapidă și fiabilă a defecțiunilor, dacă este necesar.
Inclus în sfera de funcții la:NovoPort® Speed, Novomatic 443, Novomatic 423 Accu, Novomatic Speed Type 573 S și Novomatic 823 S
Setări de bază
Setări de bază
Acest videoclip vă prezintă setările de bază pentru programarea unităților Novomatic Design.
Setați tipul de ușă
Setați tipul de ușă
Acest videoclip din sectorul ușilor de garaj arată cum puteți optimiza operatorii Novomatic design pentru diferite tipuri de uși (uși de garaj secționale, uși de garaj basculante).
Rularea de predare fără schimbarea poziției finale
Rularea de predare fără schimbarea poziției finale
Acest videoclip prezintă modul în care puteți efectua un nou proces de învățare pe unitățile Novomatic Design fără a modifica pozițiile finale stabilite.
Setarea ciclului
Setarea ciclului
Acest videoclip arată cum puteți citi numărul de cicluri (ușă deschisă/închisă) și versiunea software pentru operatorii Novomatic Design.
Resetare din fabrică
Resetare din fabrică
Acest videoclip vă arată cum să efectuați o resetare din fabrică pe unitățile Novomatic Design.
Ștergeți radioul
CLEAR RADIO
Acest videoclip vă arată cum să ștergeți toate comenzile sau emițătoarele radio programate anterior în dispozitivul de deschidere a ușii de garaj Novomatic și să îl resetați la setările din fabrică.
TEACH-IN TRANSMIȚĂTOR PORTABIL MINI-NOVOTRON 522
Transmițător portabil Mini-Novotron 522
Acest videoclip vă arată cum să programați transmițătorul portabil Novoferm Mini-Novotron 522 (transmițător portabil cu cod interschimbabil cu 2 canale - KeeLoq) pentru a controla operatorii de design Novoferm pentru deschiderea și închiderea ușilor de garaj și/sau iluminarea operatorului.
Comutator cod radio Teach-in Semnal 218
Comutator cod radio Teach-in Semnal 218
Acest videoclip vă arată cum să programați comutatorul cu cod radio Novoferm Signal 218 alb prin introducerea unui cod de securitate din 4 cifre pentru a controla operatorii de design Novoferm pentru deschiderea și închiderea ușilor de garaj.
Butonul poate fi programat cu 10 coduri.
Radio Teach-in cu buton interior Semnal 111
Radio Teach-in cu buton interior Semnal 111
Acest videoclip vă arată cum să învățați butonul radio Novoferm interior Signal 111 (2 canale) în alb pentru a controla operatorii de design Novoferm pentru deschiderea și închiderea ușilor de garaj și/sau iluminarea operatorului.
Tehnologie și detalii
Date tehnice NovoPort® Speed
| Date tehnice | NovoPort® Speed (disponibil numai ca sistem de uși) |
| Forță de tracțiune și compresiune | 650 N |
| Conexiune la rețea | 230 V/ 50 Hz |
| Cablu de conectare la rețea | cu cablu de conectare UE C7, 2 poli, lungime 1 m |
| Ciclu de funcționare | 3 cicluri/oră, max. 10 cicluri/zi |
| Curent de funcționare | 1,25 A |
| Interval de temperatură | -20 ° până la +40 °C |
| Tensiunea de funcționare a motorului | 24 V |
| Cutie de viteze | Angrenaj fără sfârșit închis, cu autoblocare |
| Consum de energie Funcționare | 200 W |
| Consum de energie în stand-by | < 0,5 W |
| Clasa de protecție | numai pentru încăperi uscate (IP 20) |
| Viteza de rulare | 29 cm/s (pornire ușoară și oprire ușoară = 7 cm/s) |
| Sistem de control | controlat de microprocesor |
| Programare | ghidată prin meniu, cu afișaj cu 7 segmente |
| Secvența de control | Primul impuls = acționarea funcționează 2. Impuls = unitatea se oprește 3. Impuls = inversarea direcției de deplasare |
| Control radio | 433 MHz, cu cod de comutare KeeLoq, cu criptare AES 128 bit și radio bidirecțional |
| Buton de apăsare intern | Cu carcasă de comandă ca standard |
| Eliberare rapidă din interior | pe carcasa motorului cu funcție de eliberare permanentă |
| Decuplare de urgență din exterior | Disponibilă ca echipament suplimentar |
| Iluminarea interioară a garajului | LED de putere, 6 W, reglabil de la 60 - 240 s cu/fără avertizare prealabilă |
| Iluminat exterior garaj | Iluminat exterior max. 500 W sau lumina de avertizare poate fi conectată direct |
| Setarea ventilației | Programabilă |
| Oprire automată | Poate fi setată separat pentru ambele sensuri de mers (reglare fină în 10 trepte) |
| Dispozitiv de siguranță | Reglare automată a forței cu tehnologie de siguranță cu 2 procesoare Inversare în poziția de închidere, inversare parțială înainte de poziția de închidere (soft start), oprire în poziția de deschidere |
| Limită de oprire | Detectarea distanței controlată de microprocesor cu punct de referință |
| Limitarea timpului de funcționare | Motorul este oprit automat după 90 s timp de funcționare |
| Protecție împotriva blocării | În plus față de oprirea automată, este recunoscută oprirea motorului |
| Protecție la întârziere | prin blocarea automată a motorului angrenat și blocarea mecanică suplimentară prin intermediul rolelor superioare ale ușii (uși secționale) |
| Cale de rulare | Curea dințată integrată în șina ușii |
| Marca CE | Da |
| Capacitate de aplicare | Da |
| Instalare la 90° | Nu |

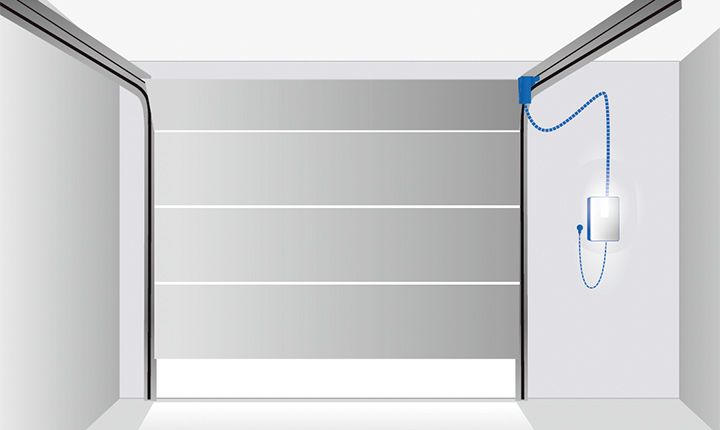

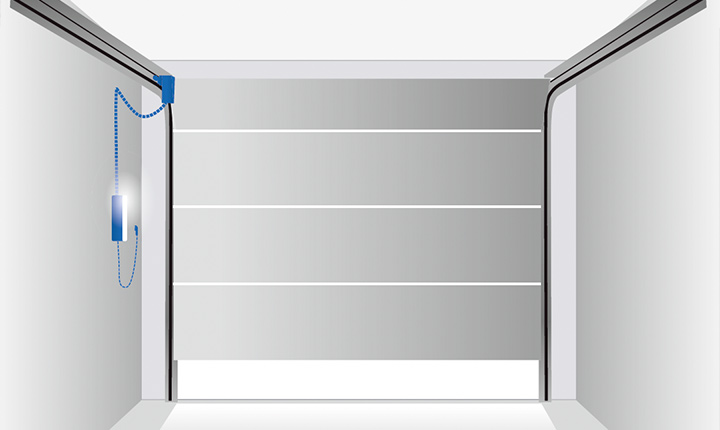

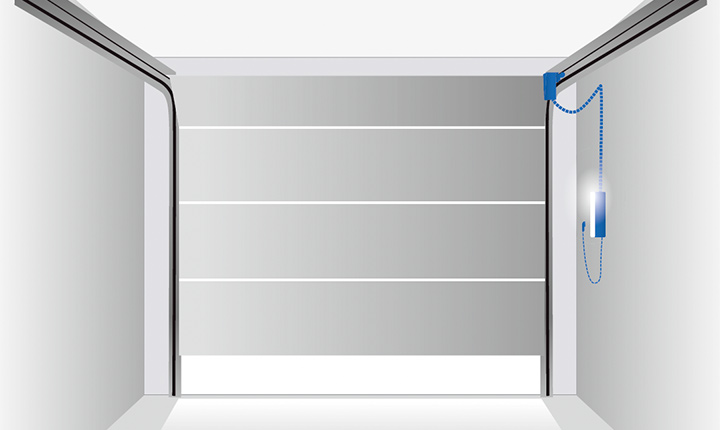

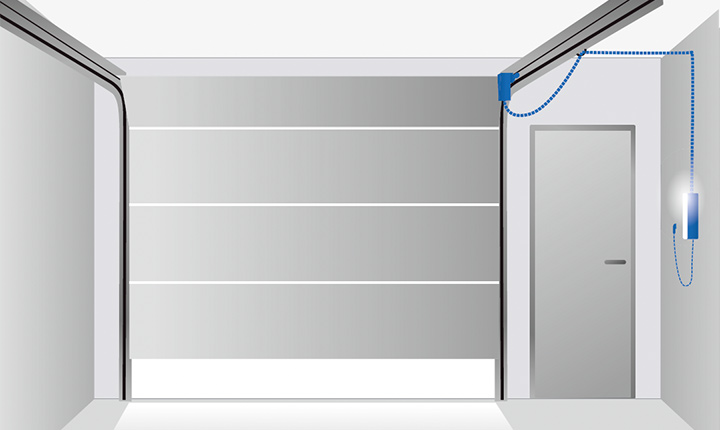

TEHNOLOGIE UNICĂ - MONTARE LATERALĂ FLEXIBILĂ
TEHNOLOGIE UNICĂ - MONTARE LATERALĂ FLEXIBILĂ
Sistemul de operare NovoPort® Speed nu asigură doar confort maxim în timpul funcționării, ci și în timpul instalării. Acest lucru se datorează faptului că motorul nu este fixat pe tavan ca operatorii convenționali, ci este pur și simplu integrat în șina laterală a ușii - la dreapta sau la stânga, în funcție de condițiile structurale.
Acest lucru lasă tavanul liber și elimină obstacolele de instalare încă de la început.
Toate componentele sunt preasamblate în fabrică și potrivite între ele - pur și simplu introduceți și ați terminat!
CONEXIUNI PENTRU ACCESORII
CONEXIUNI PENTRU ACCESORII
În plus față de iluminatul LED integrat (6 wați), NovoPort® Speed are conexiuni ușor accesibile pentru accesorii cu fir, cum ar fi iluminatul exterior sau lămpile de semnalizare, care pot fi controlate prin transmițătoare portabile sau butoane.
Consumul de energie în modul standby este extrem de scăzut, de 0,5 wați. În plus, modulul plug-in Novoferm corespunzător poate fi conectat pentru a utiliza una dintre aplicațiile disponibile.
Montaj
Cum instalez o unitate NovoPort?
Următorul videoclip vă arată pas cu pas cum să instalați un operator NovoPort în combinație cu o ușă secțională Novoferm. Videoclipurile sunt destinate doar ca o completare a instrucțiunilor de instalare, utilizare și întreținere. Ele nu înlocuiesc instalarea profesională de către personal specializat calificat și instruit.
Instalarea unei uși de garaj secționale tip ISO 45 cu arc de tracțiune și operator NovoPort
Instalarea pas cu pas a unei uși de garaj secționale de tip ISO 45 cu arc de tracțiune vertical și operator inovator și patentat NovoPort pentru montare laterală
Numeroase alte animații / videoclipuri pot fi găsite pe canalul Novoferm YouTube:
https://www.youtube.com/NovofermVideos

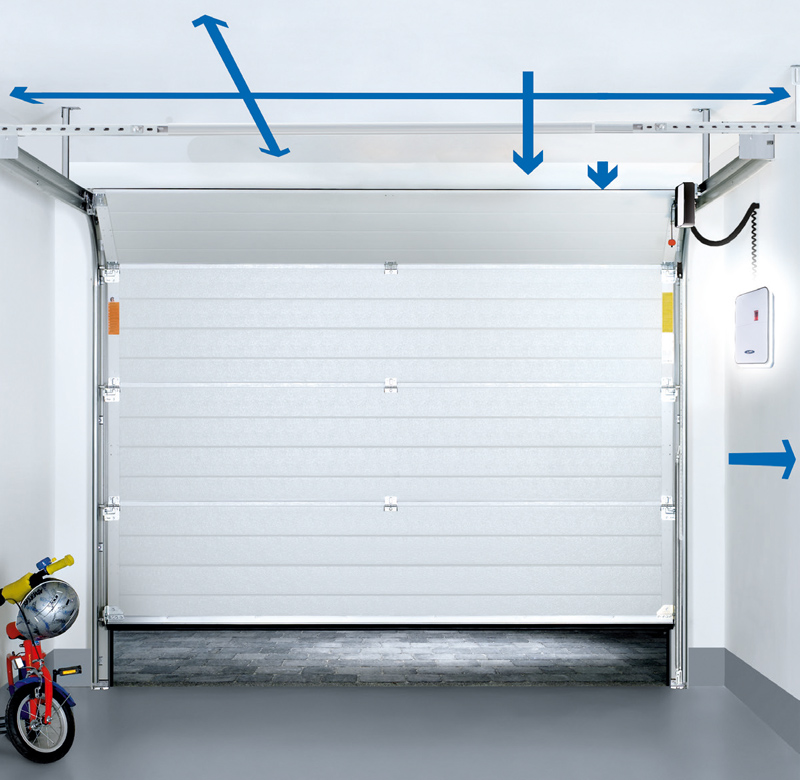

Detalii de asamblare

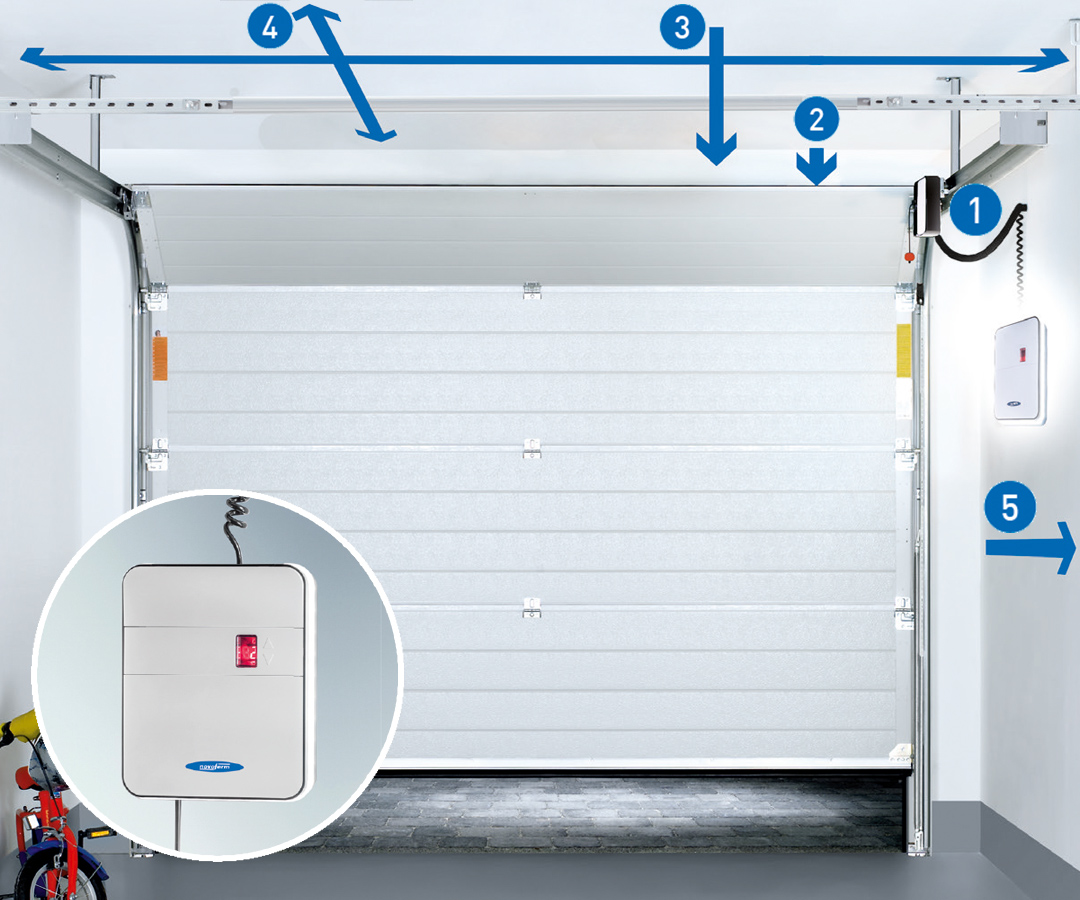

MONTARE LATERALĂ FLEXIBILĂ
AVANTAJE ÎN TIMPUL ASAMBLĂRII
(1) FĂRĂ ȘINȚĂ DE TRACȚIUNE ADICIONALĂ Operatorul NovoPort® Speed este integrat direct în șina laterală a ușii. Acest lucru economisește costuri de materiale, instalare și întreținere.
(2) ZONĂ RĂMASĂ LIBERĂ Nu se pierde spațiu în zona lintelului. Fără probleme de instalare la fața locului.
(3) NICIO SUSPENDARE A PLAFONULUI SAU A SISTEMULUI DE ACȚIONARE În cazul plafoanelor înalte ale garajelor, adesea trebuie realizate construcții speciale de suspendare pentru a instala sistemul de acționare.NovoPort® Speed elimină acest efort.
(4) TÂMPLARE LIBERĂ Nu există obstacole de instalare în zona tavanului: iluminatul, grinzile sau țevile de scurgere nu trebuie demontate sau acoperite. Fără găurire dificilă în tavane din beton armat, fără utilizarea de dopuri speciale pentru gips-carton, fără risc de găurire prin tavane subțiri, fără murdărirea componentelor de acționare de către praful de găurire.
(5) NICI O CREȘTERE A PROFUNZITĂȚII DE INSERARE Operatorii ghidați de șine depășesc ușa cu aproximativ 30 - 40 cm și adesea trebuie scurtați la fața locului.NovoPort® Speed se potrivește imediat!
