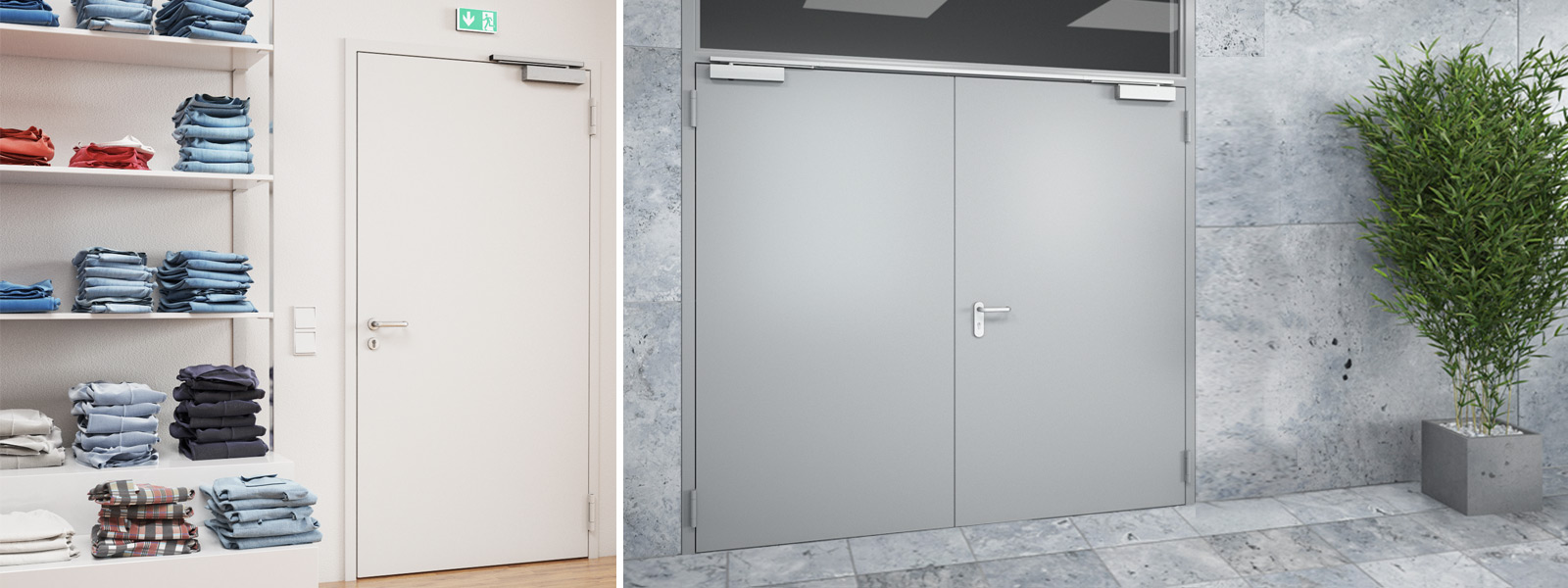

Uși antifoc NovoPorta Plano

Feronerie: balamale de construcție reglabile 3D în 3 părți cu rulmenți standard. Două balamale pe foaie (> 2.500 mm înălțime BRM, trei balamale) în vopsea standard albă similară cu RAL 9016; opțional, disponibile și în oțel inoxidabil. Două pivoți de blocare pe foaie de ușă. Încuietoare cu cilindru profilat interschimbabil cu fațadă din oțel inoxidabil cu mâner rotund negru prevăzut cu trandafiri rotunzi. Cilindru profilat la fața locului (lungime 90 mm, 45/45 mm). Uși cu o singură foaie cu sistem de închidere Novoferm NFGS 55 pe partea cu balamale ca standard (> 1.250 mm lățime BRM, inclusiv sistem de închidere Geze TS 5000).

În plus, pentru ușile cu două foi: închizător de uși suspendat cu canal glisant Geze TS 5000 ISM sau Dorma TS 93 GSR cu control integrat al secvenței de închidere. Oprire centrală încastrată cu etanșare centrală. Foaie inactivă cu bolț de acționare a burdufului, cu blocare în sus (opțional, și cu blocare în sus și în jos).

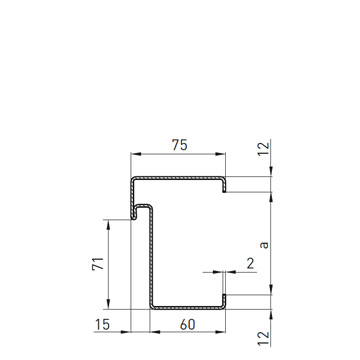

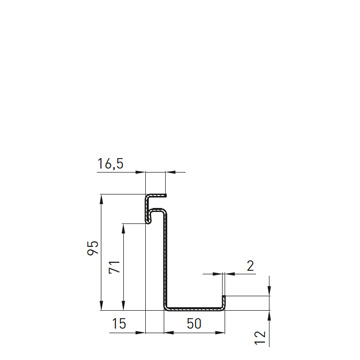

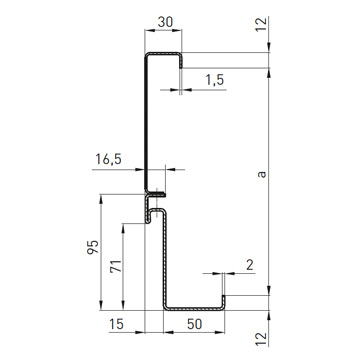

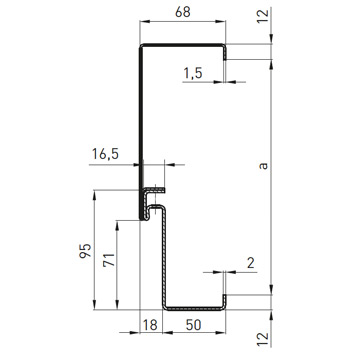

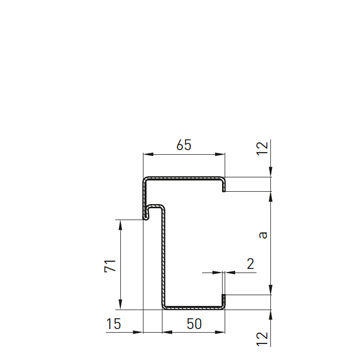

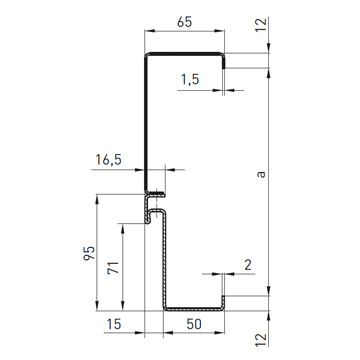

Cadre: Cadru de colț standard cu profil de etanșare pe trei părți, grosime 2 mm, lățimea traversei 50 mm, cadru de jur împrejur opțional, profil de cadru de jur împrejur în două părți 2240B, contracadru și cadre de bloc pentru racordarea la perete la nivel.

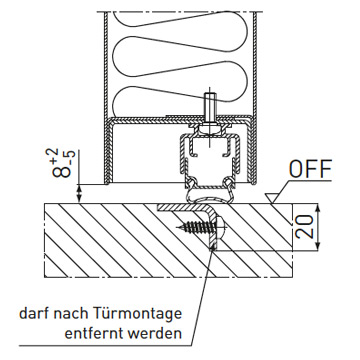

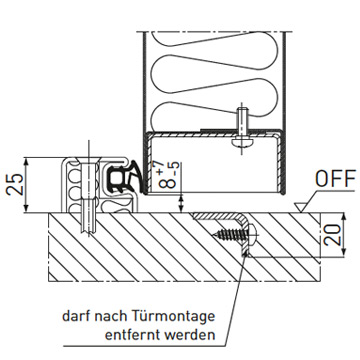

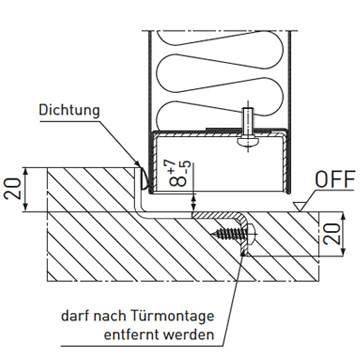

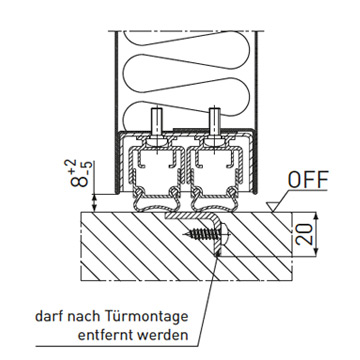

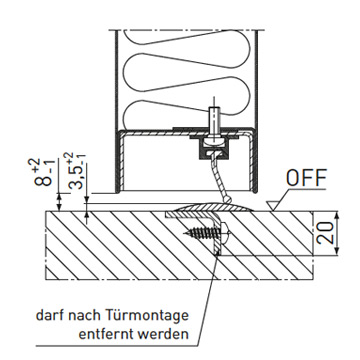

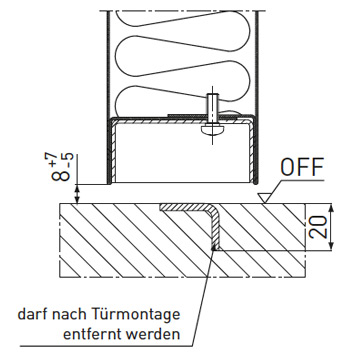

Praguri: Standard A la nivel cu podeaua, opțional B3 cu cadru înconjurător cu patru laturi sau C2 cu opritor inferior sau praguri de etanșare RS1 cu garnitură de podea coborâbilă, prag dublu RS1 sau prag cocoțat RS2 cu garnitură de depășire.

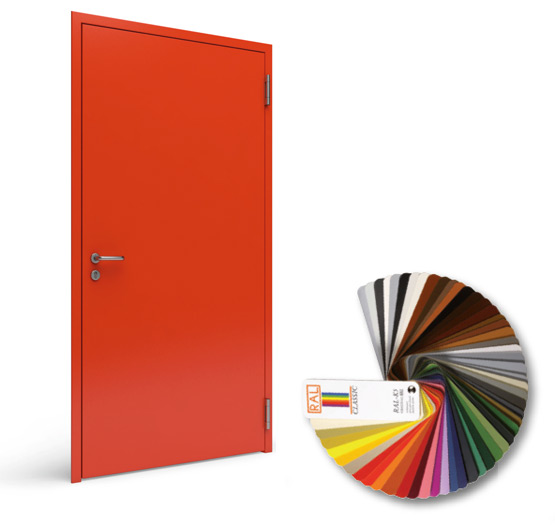

Suprafețe: Panoul ușii și cadrul sunt galvanizate și vopsite (cu pulbere) similar cu RAL 9016. Panoul ușii și cadrul sunt disponibile opțional și cu suprafața Novoferm Design.

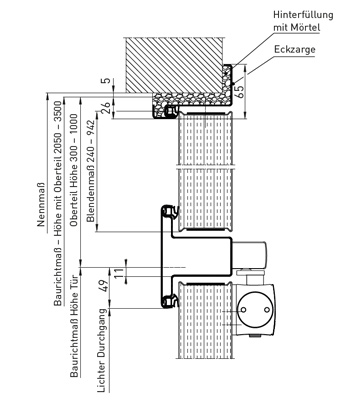

• Secțiunea superioară - foaie întreagă sau vitrată
• Geamuri rezistente la foc
• Protecție împotriva fumului în conformitate cu DIN 18095 sau EN 1634-3 cu etanșare inferioară coborâbilă (RS1) sau prag de vârf cu etanșare de depășire (RS2)
• Izolare fonică - testată în conformitate cu DIN EN ISO 140-3, evaluată în conformitate cu DIN EN ISO 717-1 (valoare de laborator pentru foaia plină și pragul RS1 - pentru elementele cu o singură foaie 35 dB RW,P, pentru elementele cu două foi 33 dB RW,P)
• Rezistent la efracție RC2 (WK2) - testat pe ambele părți în conformitate cu DIN EN 1627 - o singură frunză până la BR 1.375 x 2.750 mm, două foi până la BR 2.500 x 2.500 mm

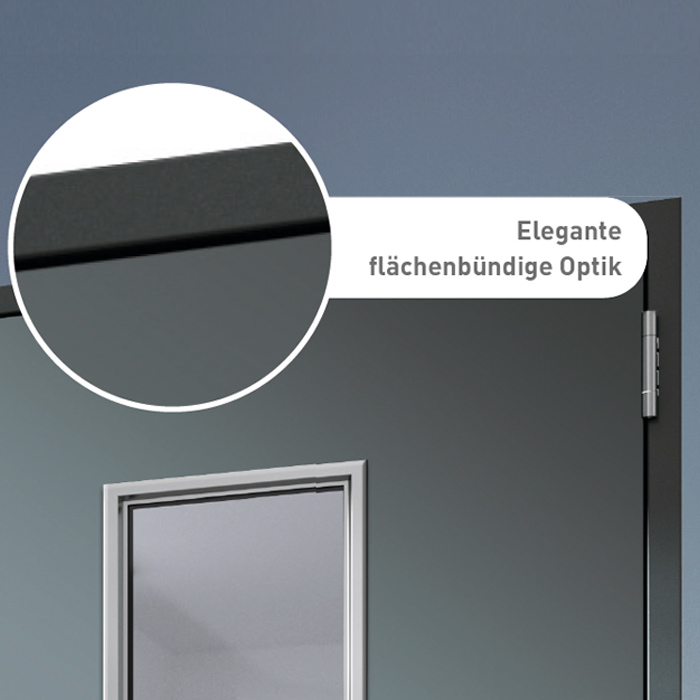

DESIGN ATRACTIV CU ANSPRUCH

Soluția potrivită pentru fiecare mediu: Oferim o gamă largă de modele atractive cu un finisaj lac transparent mat (M) sau lucios (H).

Alegerea geamurilor are o influență majoră asupra efectului vizual al unei uși, dar este, de asemenea, din ce în ce mai mult în conformitate cu cerințele în creștere privind eficiența energetică. Astăzi, suntem singurul producător care oferă exclusiv geamuri ISO cu coeficienți de transfer termic mult îmbunătățiți de la_Ug 1,1 la 1,3 W/^(m2K) pentru modelele de uși multifuncționale Premio și Plano, în funcție de tipul de sticlă selectat în conformitate cu DIN EN ISO 10077-1.

În funcție de configurație, puteți alege NovoPorta Premio MZ cu următoarele tipuri de geamuri (a se vedea tabelul): Geamuri standard și speciale ca geam ISO cu coeficienți de transfer termic deosebit de scăzuți în conformitate cu EN ISO 10077-1. În mod natural, sunt disponibile și geamuri de siguranță în sticlă de siguranță laminată sau sticlă de siguranță întărită.

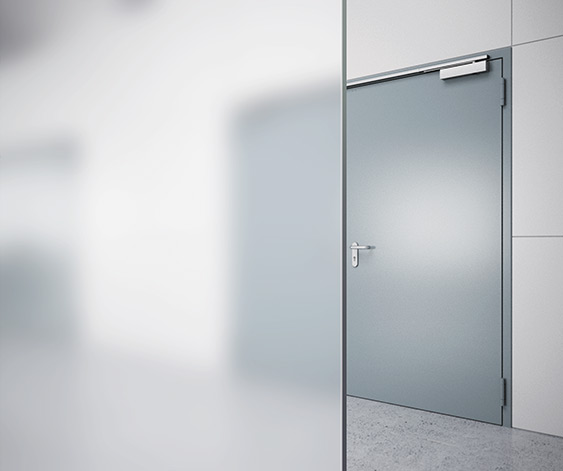

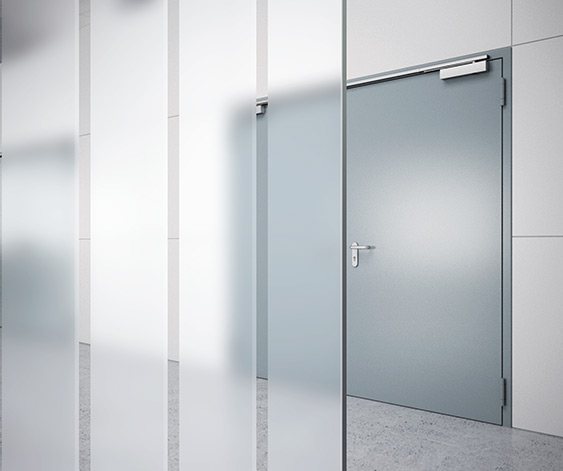

În plus, sticlă ornamentală într-o structură de sticlă flotată, în trei modele diferite:Mastercarré, Masterligne și sticlă mată (a se vedea ilustrațiile de mai jos) pentru design personalizat. Acestea difuzează lumina în diferite gradații și protejează astfel împotriva privirii indiscrete.

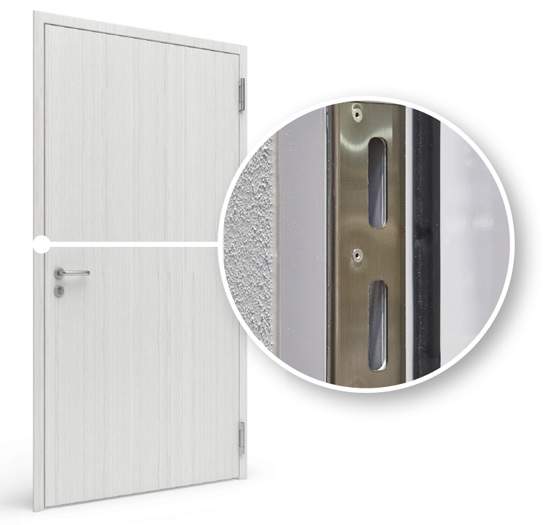

În cazul geamurilor, șnurul de geam securizat este posibil în mod standard pe partea balamalei (și pe partea opusă a balamalei, în funcție de comandă).

* Respectați instrucțiunile de la locul de muncă și reglementările privind prevenirea accidentelor.

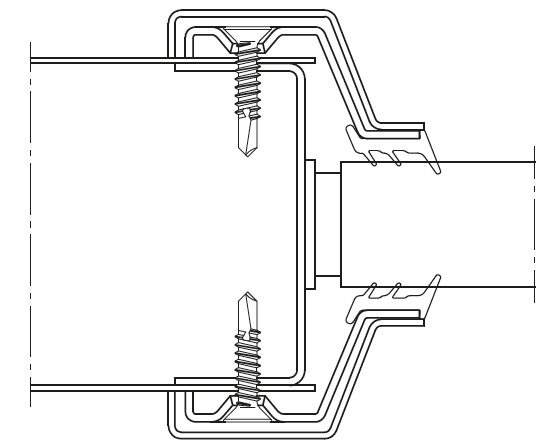

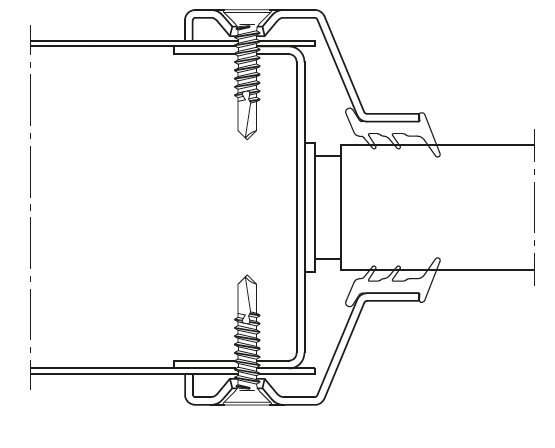

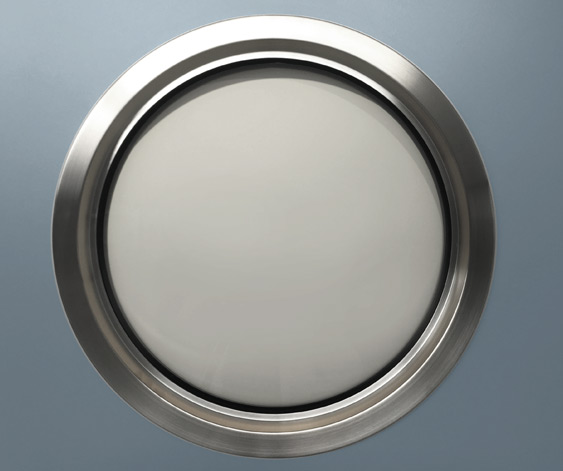

STICLĂ FUNCȚIONALĂ DE REȚINERE ȘI MULURI DE ACOPERIRE ELEGANTE

NovoPorta Plano T30-1 și T30-2 ^{1) 2)} NovoPorta Plano_EI2 30-1 și _EI2 30-2 ^{1) 2)}

Tipuri de sticlă disponibile: Geamuri F30 transparente pentru utilizare în interior

NovoPorta Plano MZ-1 și MZ-2 ²⁾

Tipuri de sticlă disponibile: Disponibil numai cu geamuri ISO

¹) Sticlă numai pentru utilizare în interior (protejați sticla de radiațiile UV și de expunerea directă la lumina halogenului).
Sticla poate fi utilizată numai pentru temperaturi cuprinse între -20 și +45 °C. ²) Profilele de geam din oțel standard sunt înșurubate vizibil pe ambele părți. În cazul ușilor MZ, fixate suplimentar pe partea periculoasă / exterioară.

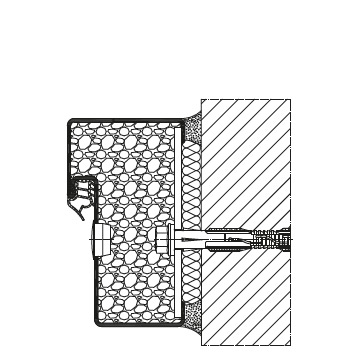

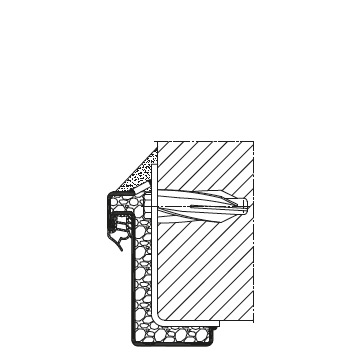

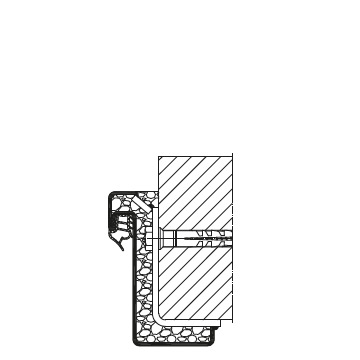

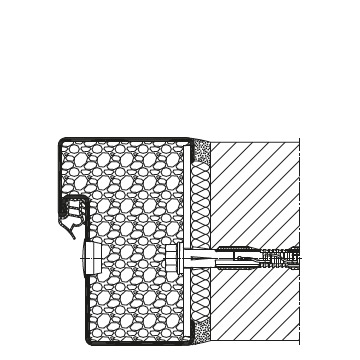

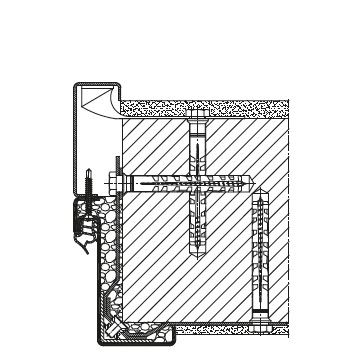

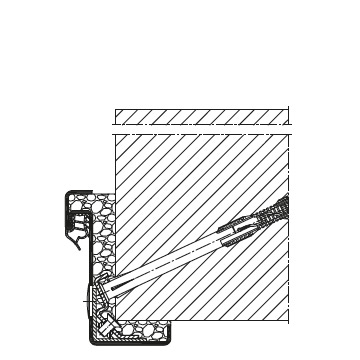

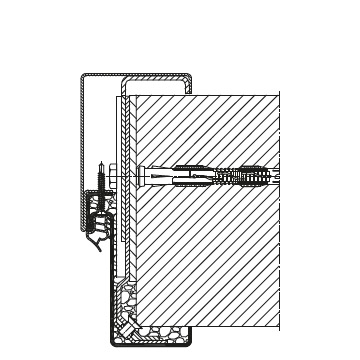

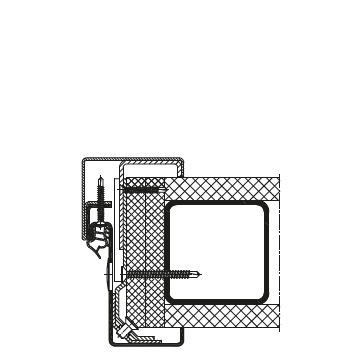

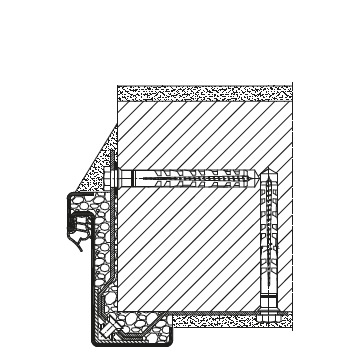

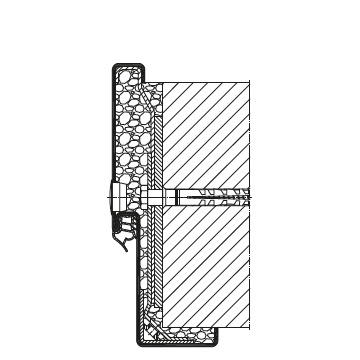

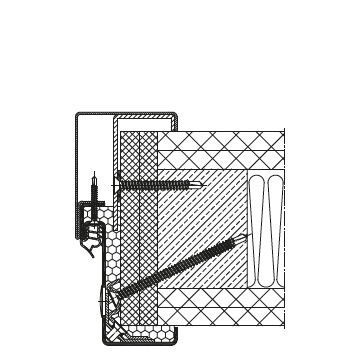

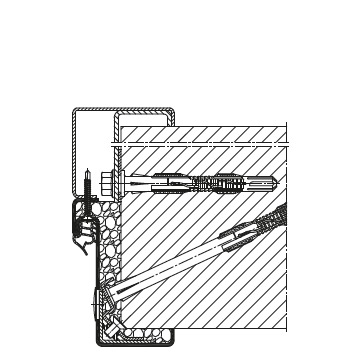

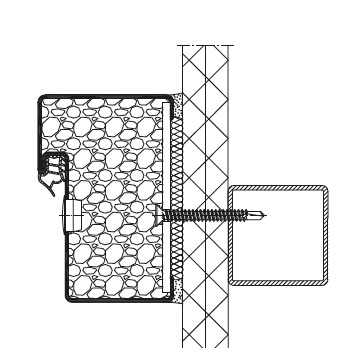

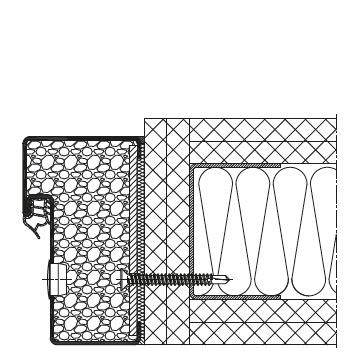

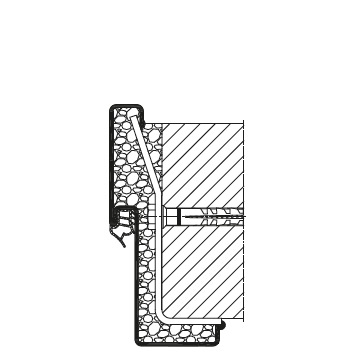

Prezentare generală a conexiunilor de perete selectate

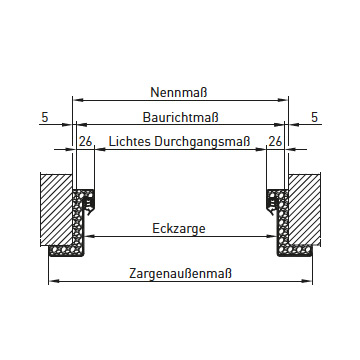

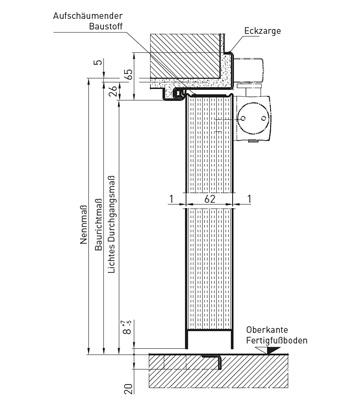

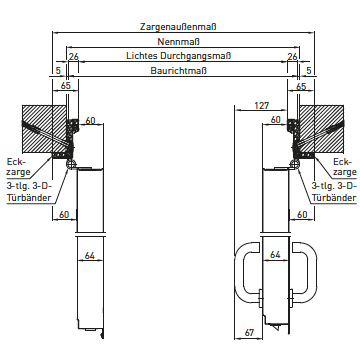

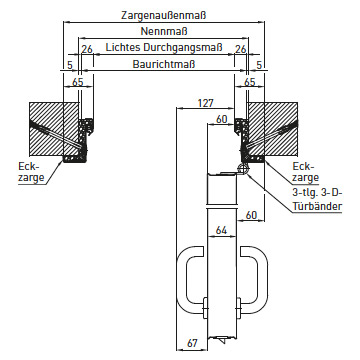

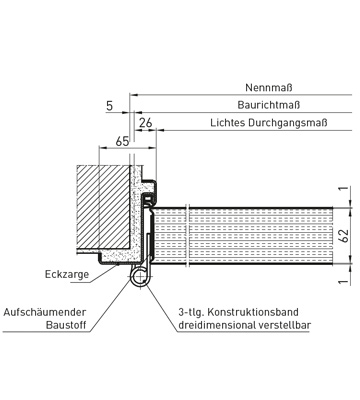

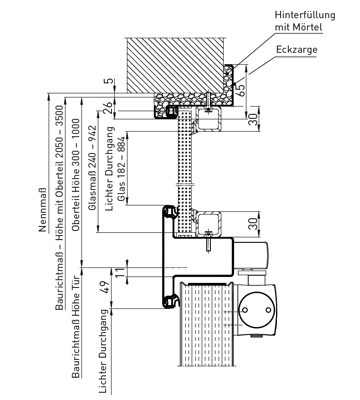

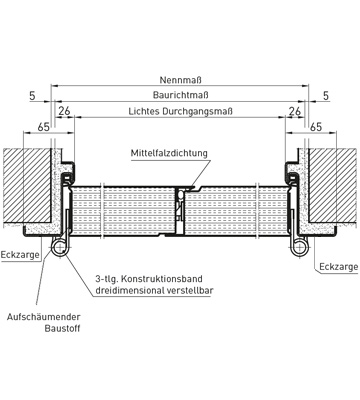

Determinarea dimensiunilor pasajului liber

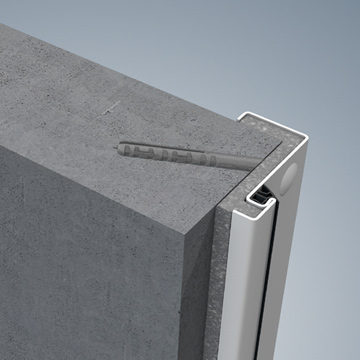

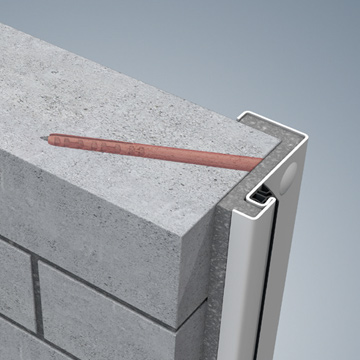

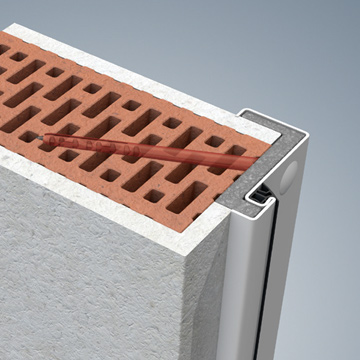

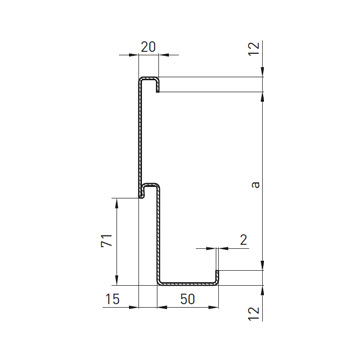

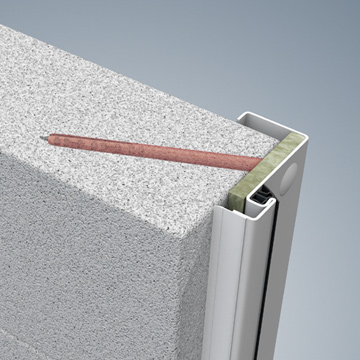

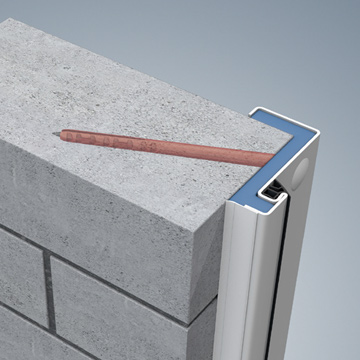

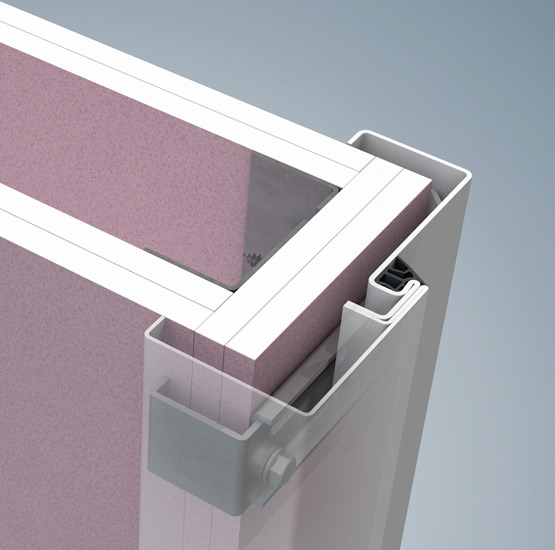

Pereții despărțitori ușori din categoria F60-A / F60-B s-au dovedit a fi soluții rapide, curate și flexibile de protecție împotriva incendiilor în construcțiile interioare. Cu sistemul de uși NovoPorta Plano T30, special conceput pentru pereții de instalare, ușile cu rame încastrate pot fi, de asemenea, instalate rapid, ușor și curat. Sistemul este format din ușa din oțel NovoPorta Plano, deosebit de atractivă, și din profilul de cadru din două părți 2240B.

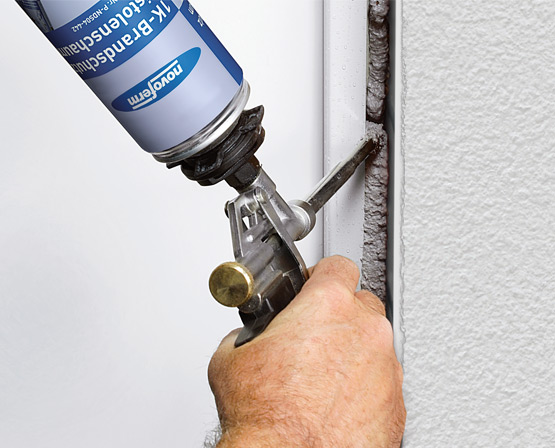

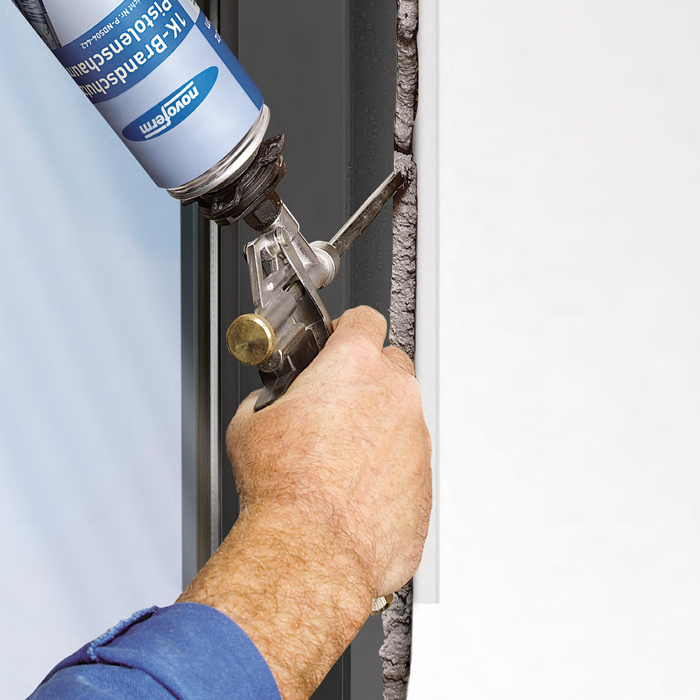

Umpluturile aprobate pentru rame cu spumă de protecție împotriva incendiilor Novoferm și vată minerală vrac* reprezintă un avantaj major.

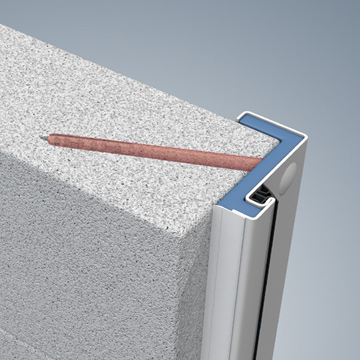

Conform aprobării, numai zona de rabatare a cadrului de colț trebuie să fie umplută, în timp ce contracarcasa specială 2240B poate rămâne liberă. Sistemul complet este testat în conformitate cu EN 1634 și aprobat de autoritățile de construcții în conformitate cu DIN 4102. Acesta îndeplinește deja cerințele standardului european de produs EN 16034, care este în prezent în curs de elaborare.

* Densitate în vrac min. 40 kg/m³, punct de topire > 1.000 °C, material de construcție clasa A1, DIN 4102-1 sau DIN 4102-4

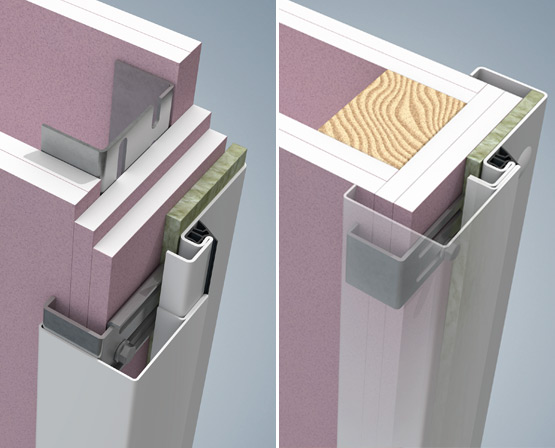

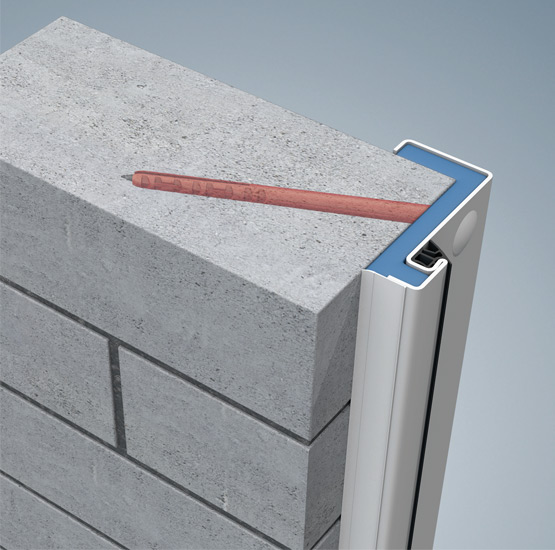

Umplutura poate fi selectată în funcție de necesități și indiferent de tipul peretelui. Spuma de protecție împotriva incendiilor Novoferm (albastru), vata minerală vrac* (galben) și mortarul (gri) sunt aprobate de autoritățile din domeniul construcțiilor. * Densitate în vrac min. 40 kg/m³, punct de topire > 1.000 °C, material de construcție clasa A1, DIN 4102-1 sau DIN 4102-4
