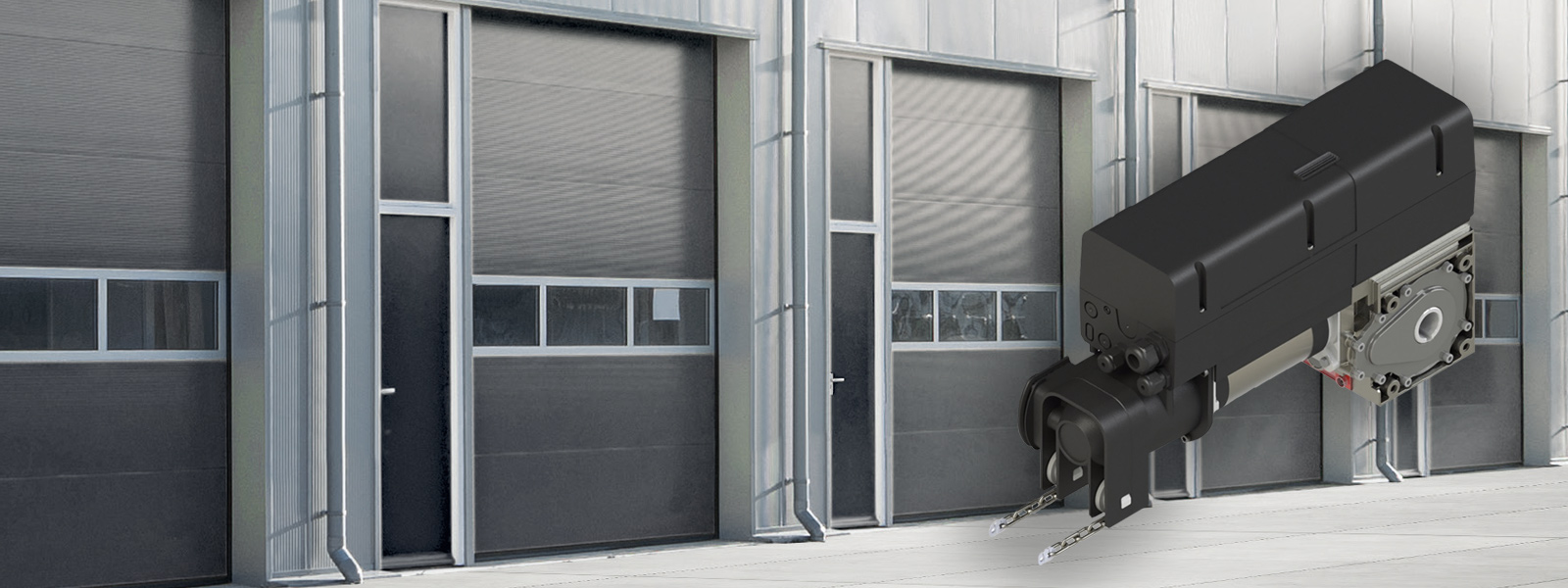

SISTEM DE ACȚIONARE A UȘILOR INDUSTRIALE DCC 80

DCC 80: CURENT CONTINUU COMERCIAL 80 NM

Noul DCC 80 combină avantajele diferitelor tipuri de acționare și control și impresionează prin tehnologia sa inteligentă și designul robust. O funcție de pornire și oprire ușoară, detectarea forței prin autoînvățare, viteza mare de deschidere (până la 30 rpm) și numeroasele opțiuni de conectare pentru accesorii de toate tipurile sunt doar câteva dintre numeroasele avantaje ale DCC.

Acesta este disponibil în versiunile cu lanț manual de urgență, manivelă manuală de urgență sau cu eliberare rapidă. Lanțul manual și manivela de urgență sunt disponibile și cu un dispozitiv suplimentar de eliberare pentru întreținere.

Puncte forte ale sistemului de operare a ușilor industriale DCC 80

Acest videoclip prezintă punctele forte ale sistemului de operare a ușilor industriale DCC 80 de la Novoferm.

Puteți găsi animații suplimentare la

https://www.youtube.com/NovofermVideos

DOMENII DE APLICARE

(Dimensiune maximă a ușii 20 m², greutate maximă a foii ușii 260 kg)

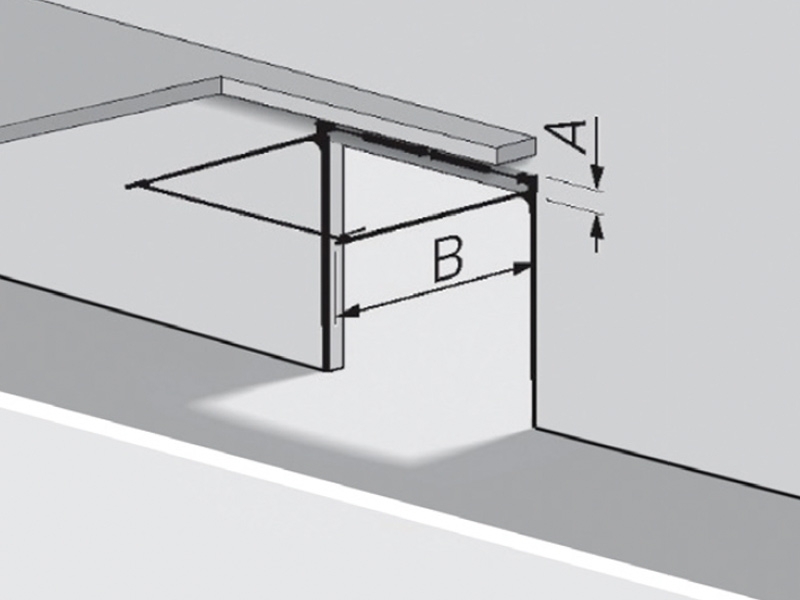

Montaj standard cu tambur cilindric pentru cablu

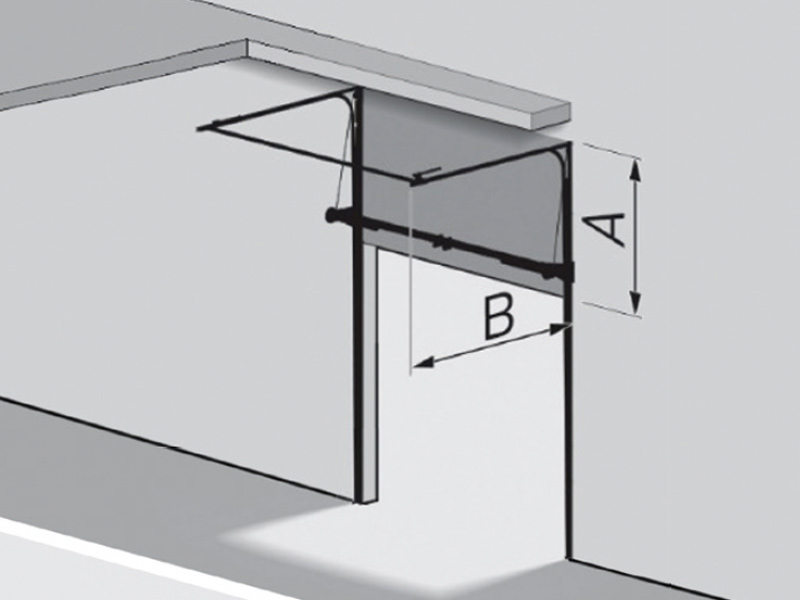

Ghidaj superior cu tambur de cablu cilindric-conic

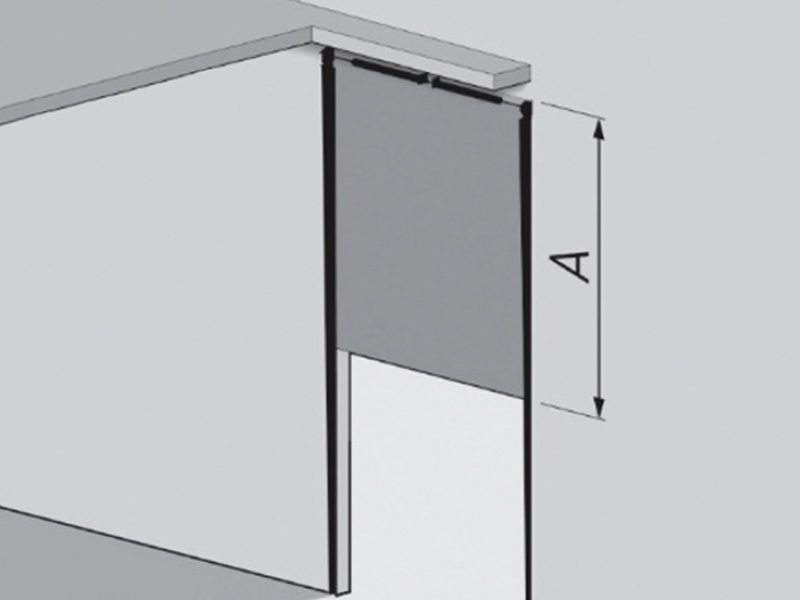

Racord vertical cu tambur de cablu complet conic

EXECUȚII

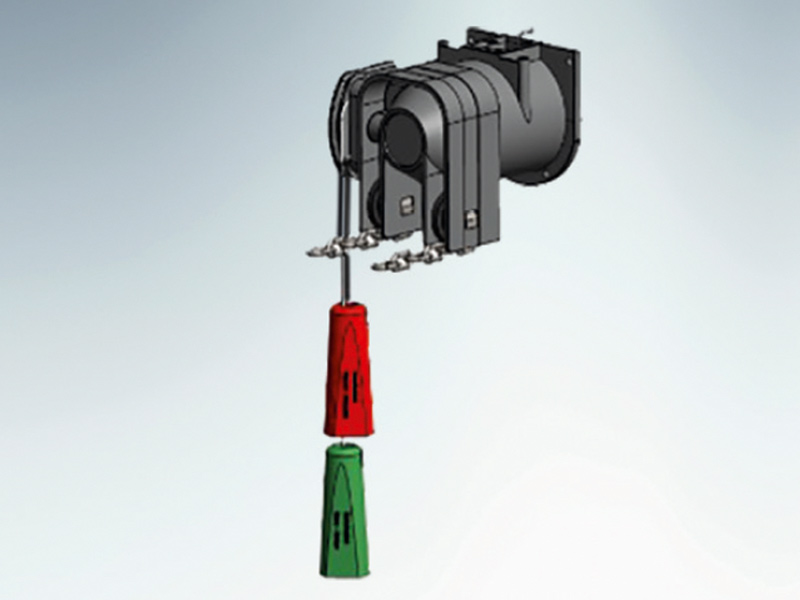

Lanț rapid (SK)

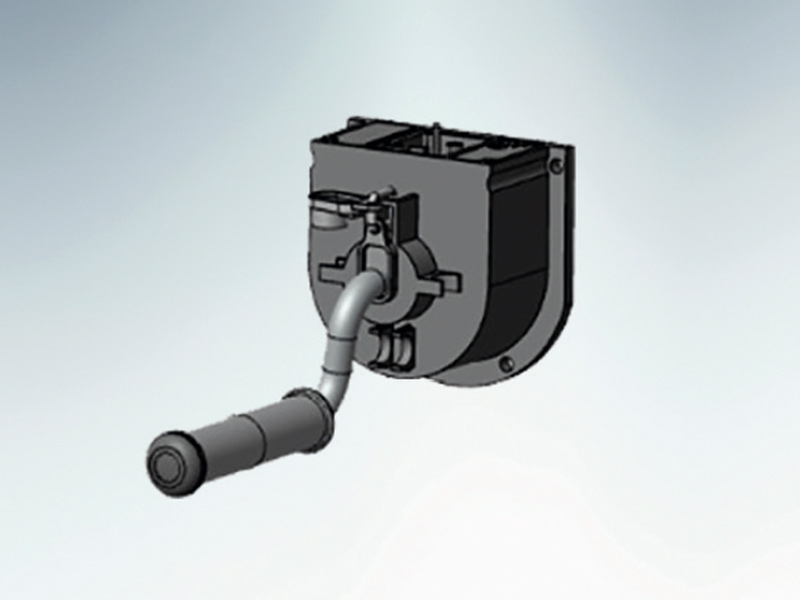

Mâner de urgență (NHK)

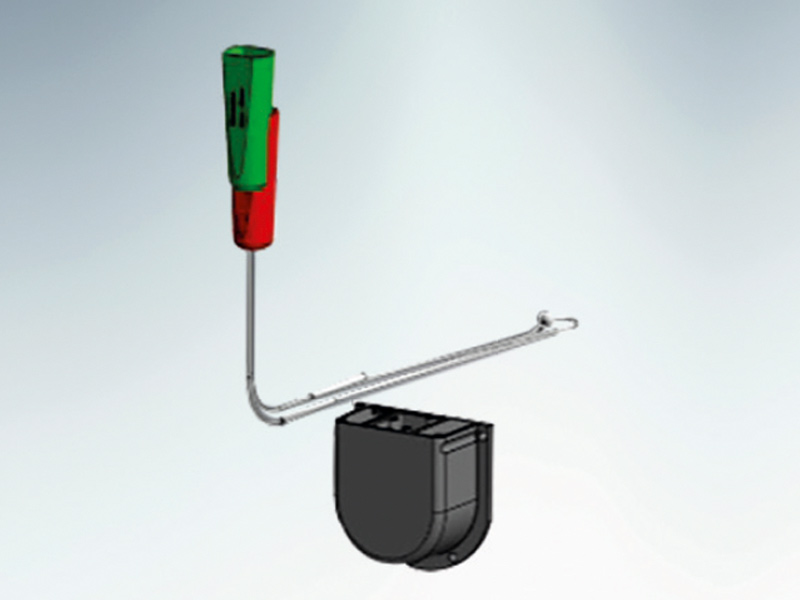

Deblocare (ER)

Punctele dvs. pozitive dintr-o privire

Variante de acționare de urgență (lanț manual de urgență, manivelă de urgență, eliberare rapidă, eliberare pentru întreținere)
Funcție de pornire și oprire ușoară
Cuplu de până la 80 Nm și detectarea forței prin autoînvățare
Până la o greutate a foii ușii de aprox. 180 kg, fără dispozitiv de siguranță a marginii de închidere, întrerupător de frânghie slăbită și cablu spiralat necesar (în funcție de tipul/dimensiunea ușii)
se poate conecta o conexiune monofazată de 230 volți și o baterie de rezervă
Deschidere prioritară - funcționează ca SHEV (opțional)
Poziție finală suplimentară și placă de conectare (opțional)
Releu de stare a ușii pentru acționarea unui semafor

Se poate conecta o încuietoare de ușă electromecanică (EDL 100) - cu mufă RJ45
Contor de cicluri/cicluri de întreținere reglabile și istoric de erori prin intermediul aplicației (ultimele 10 erori)
Dongle Bluetooth pentru punere în funcțiune și service (opțional) și pregătit pentru monitorizare online
40 de canale radio sau butoane pot fi învățate
Dispozitivul de siguranță Pull-in poate fi conectat direct la capul motor
Sistem RSE (Set industrial B, margine de închidere controlată prin radio)
Opțiuni de setare extinse prin intermediul aplicației (copierea și încărcarea configurațiilor de control)
Mod stand-by < 1 W

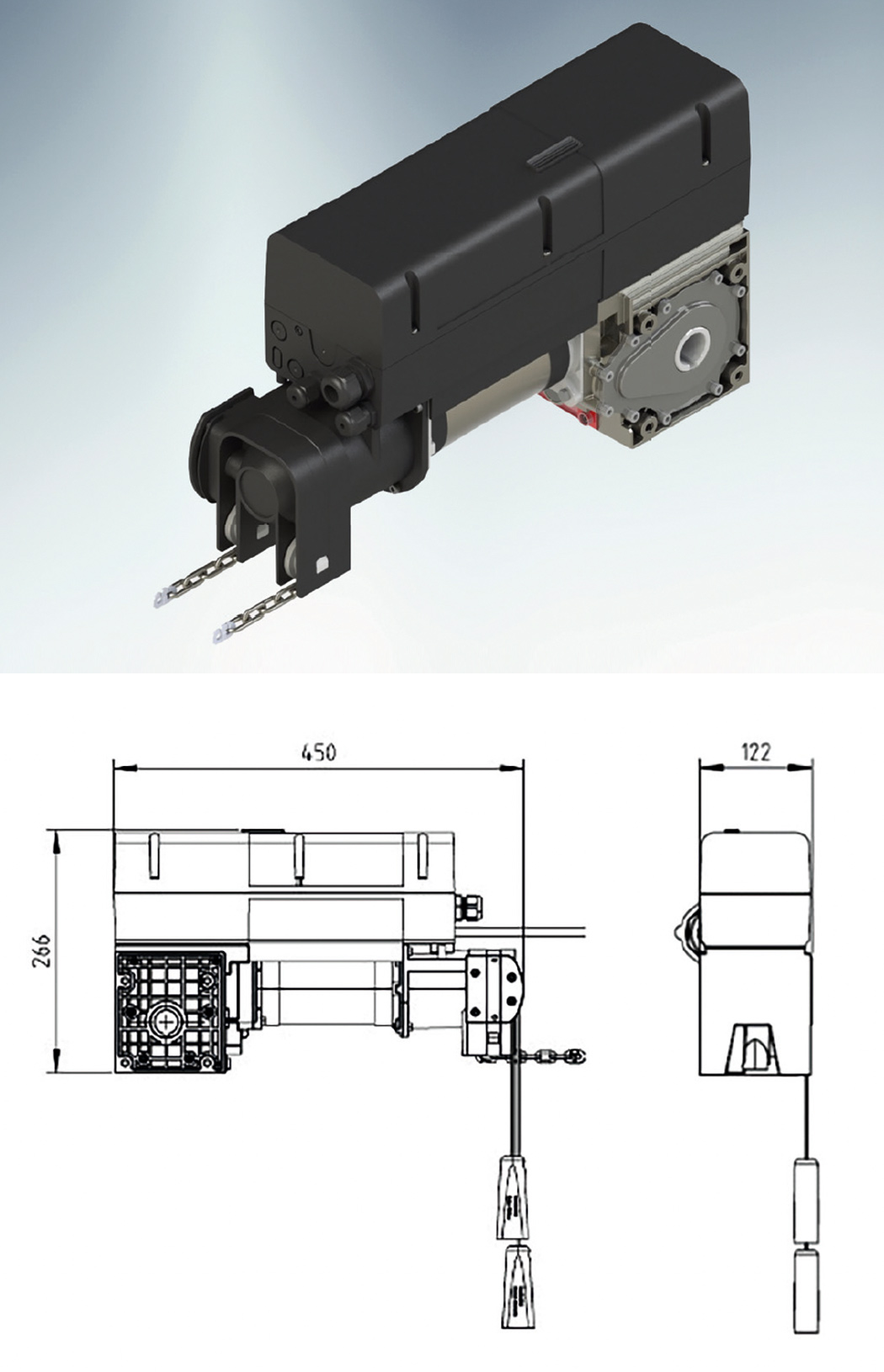

DATE TEHNICE

DATE TEHNICE UNITATE

CURENT CONTINUU COMERCIAL 80 NM	DCC 80
Tensiune de funcționare	230 Volt conexiune monofazată
Frecvența de funcționare	50/ 60 Hz
Curent de funcționare	3 A
Putere de ieșire	330 W
Cicluri	15/ oră
Viteza de ieșire	14 - 30 rpm
Cuplu de ieșire	25 Nm/ max. 80 Nm
Cuplu de menținere	250 Nm
Număr maxim de rotații	15
Clasa de protecție	IP 54
Tensiunea de control	24 V DC
Alimentare externă maximă	750 mA
Diametrul arborelui	25,4 mm
Greutate	11,5 kg

DATE TEHNICE UNITĂȚI DE OPERARE

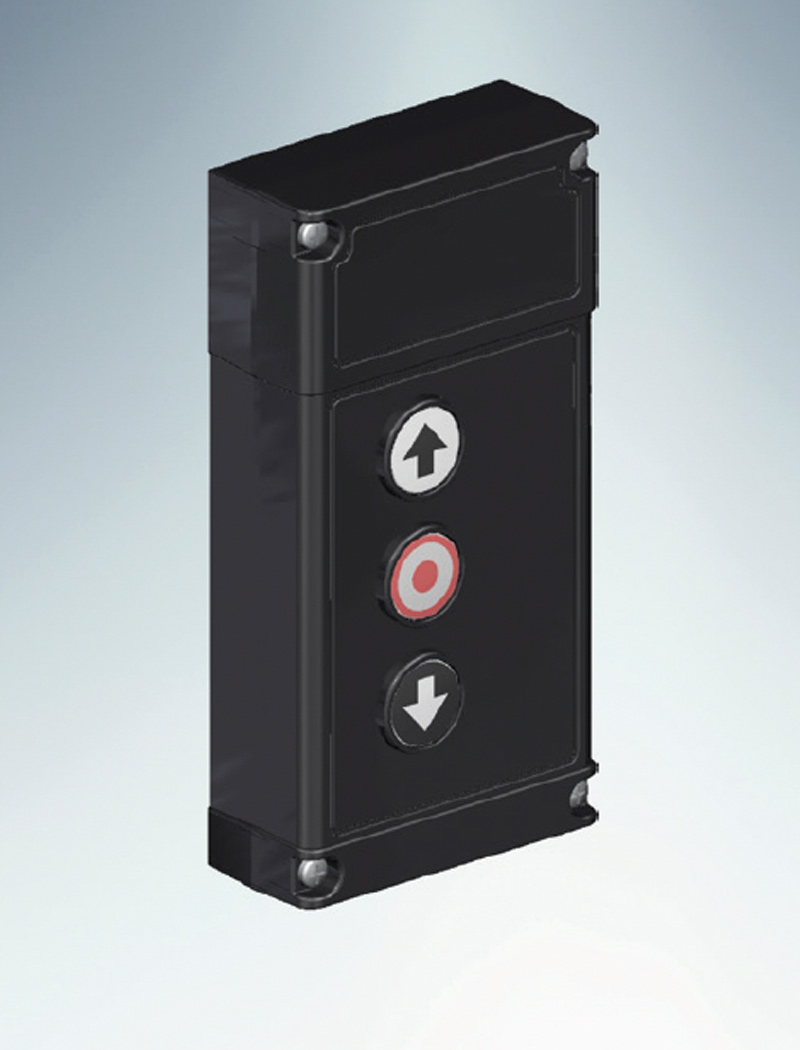

IPD-Easy

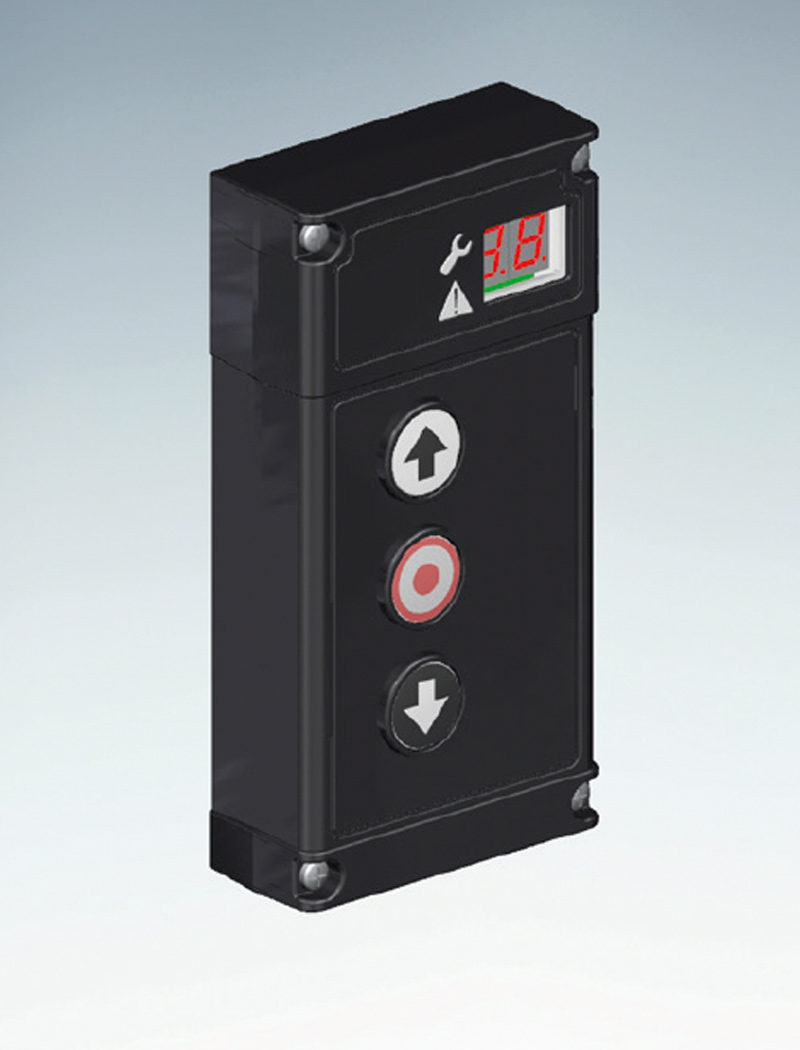

IPD-Smart

Buton triplu pentru operarea și programarea de bază a operatorului

Opțional, cu comutator cu cheie

Buton inteligent triplu pentru operarea și programarea confortabilă a acționării

Parametrizare extinsă
Dispozitivele de siguranță existente pot fi conectate la unitatea de operare
Conectare simplă cu mufa RJ45
Opțional, cu comutator cu cheie

	IPD-Easy/ IPD-Smart
Clasa de protecție	IP 54
Tensiune de control	24 V DC, 200 mA
Interval de temperatură	De la -10 la +50 °C
Dimensiuni H x L x P	180 x 92 x 45 mm
Greutate	0,4 kg

Instalarea sistemului de operare a ușilor industriale DCC 80

Acest videoclip vă prezintă modul de instalare a sistemului de operare a ușilor industriale DCC 80 de la Novoferm în comparație cu un sistem standard de operare a ușilor industriale.

Puteți găsi animații suplimentare la

https://www.youtube.com/NovofermVideos

SOLUȚII DIGITALE DE LA NOVOFERM PENTRU SISTEME DE UȘI ȘI DE ÎNCĂRCARE

NOVOASSIST APP

Aplicația inteligentă/asistentul inteligent pentru punerea în funcțiune, service-ul și întreținerea pas cu pas a sistemelor de uși și de încărcare simplifică instalarea și ajustarea ușilor, operatorilor și unităților de control pentru instalatorul de la fața locului cu următoarele funcții:

Punerea în funcțiune ghidată prin meniu a sistemelor de uși
Analiza istoricului și a erorilor
Ajustări simple ale parametrilor de setare
Transferul sistemelor de uși către NovoServiceHub
Funcția "copy-and-paste" pentru transferul setărilor de la o ușă la alta
Acces extern de citire la sistemele de uși prin intermediul aplicației prin conectarea cu NovoServiceHub
Transfer de parametri intern la sistemele de uși identice

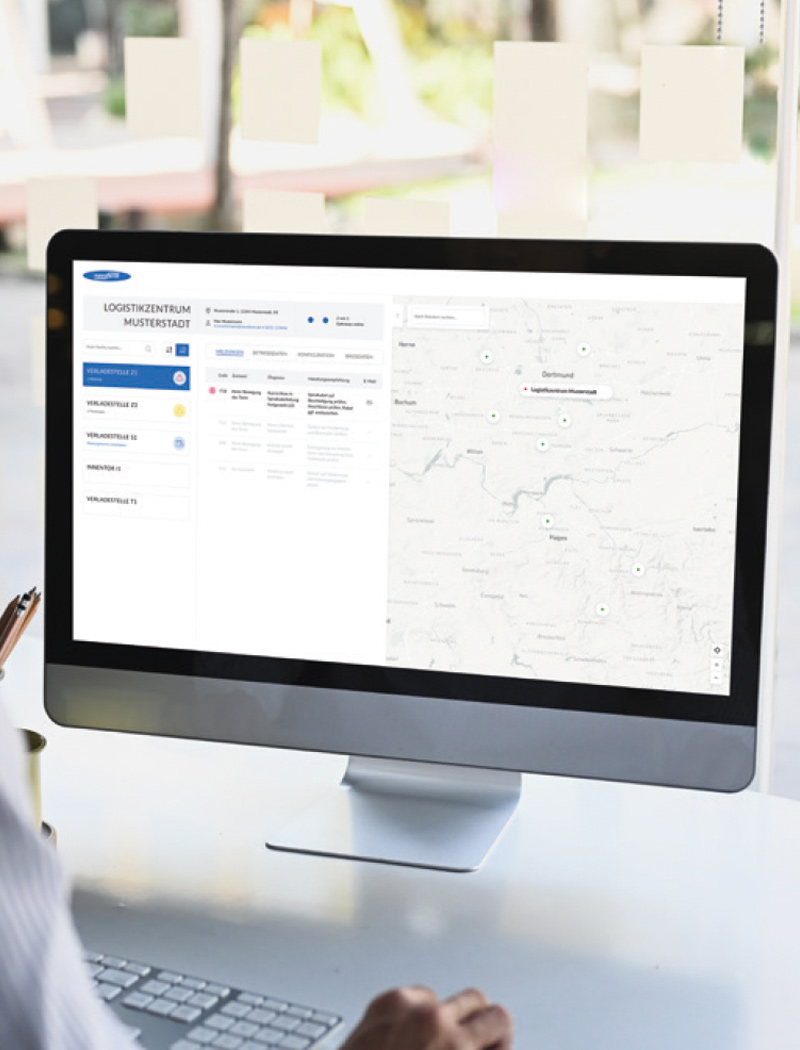

NOVOSERVICEHUB

Soluția de monitorizare live oferă o imagine de ansamblu asupra tuturor sistemelor de uși și de încărcare instalate și permite planificarea lucrărilor de service și întreținere. Toate produsele dintr-un sistem sunt integrate și, prin urmare, pot fi monitorizate și gestionate la nivel central. Utilizatorii beneficiază de numeroase avantaje:

Monitorizarea live a tuturor sistemelor de uși și a stațiilor de încărcare dintr-o companie
Prezentare generală a mesajelor de eroare și de avertizare disponibile și recomandări de acțiune
Afișarea datelor curente de funcționare, a intervalelor de întreținere și a istoricului modificărilor
Tablou de bord al operatorului cu stările curente (ușă deschisă, închisă etc.) ale sistemelor de uși, precum și mesaje colective locale (erori și întreținere în curs)
Serviciu optimizat posibil datorită fluxului de informații definit din sistemul de control
Căutare în text complet pentru toate produsele, locațiile și sistemele de uși
Furnizarea de date pentru sisteme terțe în viitor
