OBLOANE RULANTE DE MARE VITEZĂ PENTRU UTILIZARE ÎN EXTERIOR
SpeedRollers pentru exterior sunt proiectate pentru a fi instalate pe interiorul sau exteriorul pereților exteriori.
Care ușă este cea mai potrivită pentru situația dumneavoastră depinde de numeroși factori. În primul rând, trebuie luate în considerare dimensiunea deschiderii ușii și presiunea vântului.
Prezentare generală a tipurilor de uși
Compararea și proprietățile ușilor
Comparație între obloanele rulante de mare viteză pentru utilizare în exterior
| Denumirea tipului | NOVOZIP | NOVOZIP (clasa de încărcare la vânt 3) | NOVOSPEED TERMO | STRONG OUTDOOR | NOVOFOLD |
| suprafață maximă (L×A) | 20,25 m² | 20,25 m² | 25 m² | 36 m² | 36 m² |
| lățime max. | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
| Înălțime max. | 4,500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
Rezistent la vânt până la min. [* cu WindLoad Optimiser] | 11 Bft | 11 Bft | 11 Bft | 12 Bft | 13 Bft |
| Clasa maximă de încărcare la vânt în conformitate cu EN 12424 | 3* | 3* | 3 | 4 * | 5 * |
| Viteza de deschidere cu regulator de frecvență | 2,0 m/s | 2,0 m/s | 1,1 m/s | 1,8 m/s | 1,1 m/s |
| Viteza de închidere cu regulator de frecvență | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
| Grosimea cortinei | 1,0 mm | 1,0 mm | 1,2 mm | 0,9 m/s | |
| Greutatea cortinei, clasa M2 | 900 g/m² | 900 g/m² | 900 g/m² | ||
| Greutatea perdelei (opțional) | 1,050 g/m² | 1,050 g/m² | |||
| Grosimea panoului, secțiuni de izolație | 40 mm | ||||
| Valoare U cu secțiuni de izolație, 5.000 × 5.000 mm | 1,77 W/m²K | ||||
| Secțiuni de ferestre NovoLux disponibile | da | ||||
| Adecvare ca poartă externă | da | da | Da | Da | da |

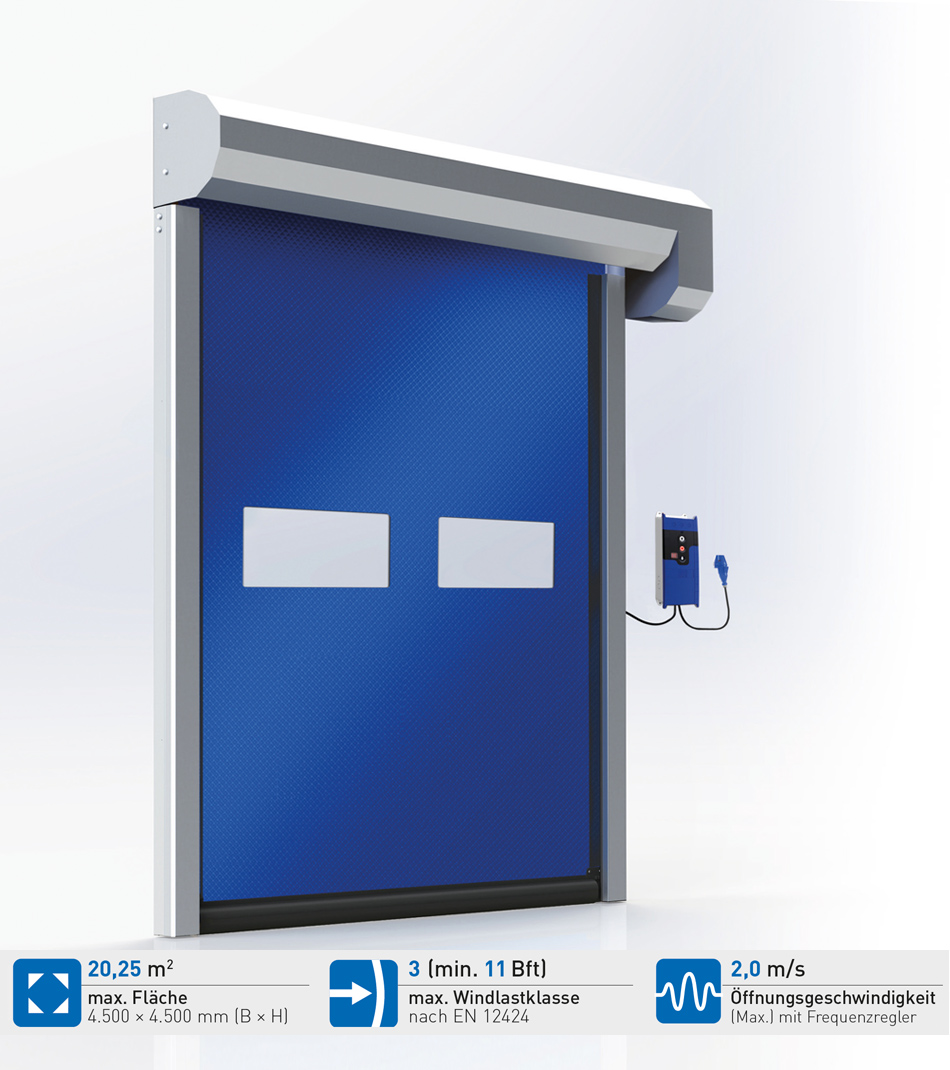

Detalii Novozip
Detalii Novozip
UȘĂ DE MARE VITEZĂ CU AUTO-REPARARE
Șina auto-reparabilă SPEEDROLLER NOVOZIP este soluția ideală pentru deschideri de până la 20,25m2 cu utilizare intensivă.
Funcția de autoreparare a șinei autolubrifiante reduce numărul de defecțiuni și previne astfel întreruperile procesului de producție.
NovoZip este conceput ca un separator de camere rapid și ușor de utilizat.
Acesta oferă o protecție excelentă împotriva curenților de aer, facilitează aerul condiționat și economisește astfel cantități considerabile de energie.
APLICAȚIE
- Supermarketuri
- Industria alimentară
- Laboratoare
Industrie
PROPRIETĂȚI
- REZISTENT LA VÂNT până la min. 11 Bft. clasa de vânt 3 în conformitate cu EN 12424

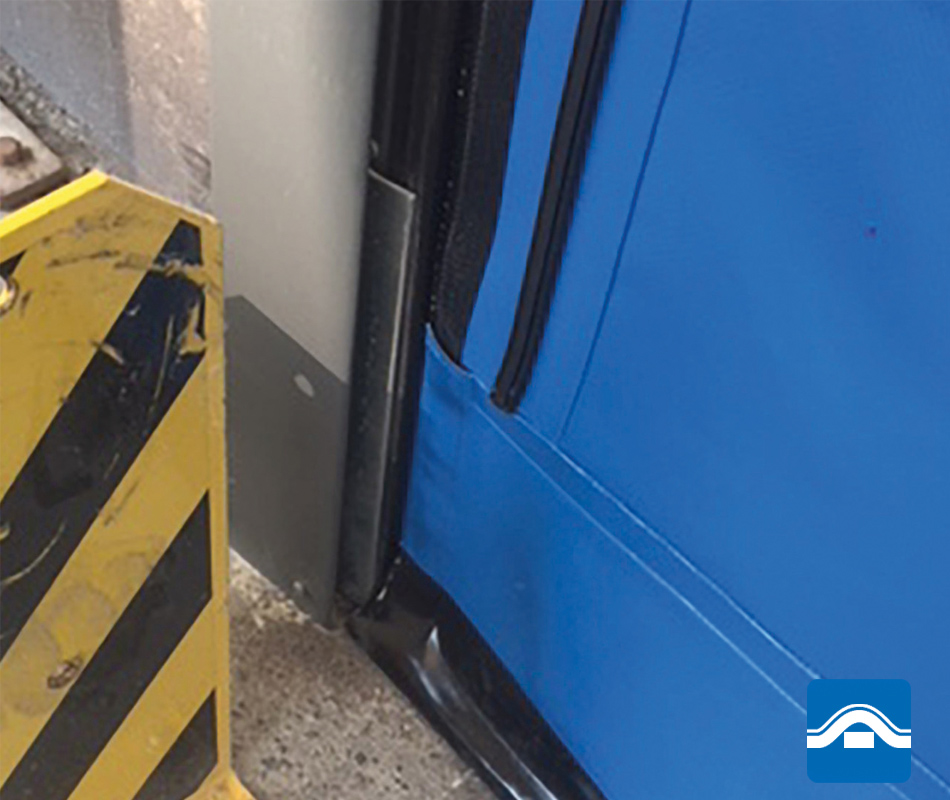

- AUTO-REPAIRING: perdeaua ușii revine automat la ghidaj după o coliziune
- SILENȚIOASĂ: perdea dintr-o singură bucată, practic silențioasă
- SIGURĂ : cu grilă ușoară și margine de închidere flexibilă FlexEdge ca standard
- ROBUST: șine de rulare din oțel, perdea din material plastic ranforsat cu poliester
- Protecție împotriva curenților de aer: tehnologia Zip și garniturile de etanșare a liniei asigură o protecție excelentă împotriva curenților de aer
INSTALARE: potrivit pentru toate pasajele de până la 20,25m2 în pereții interiori ai clădirilor și pe interiorul pereților exteriori
CULORI

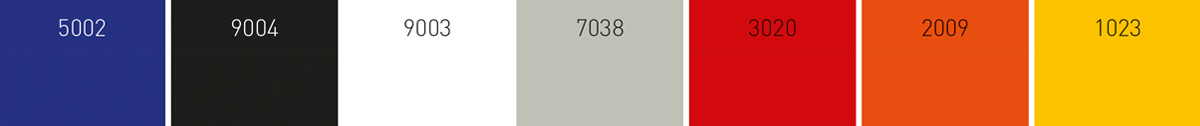

Disponibil standard cu o greutate a perdelei de 900 g/m2, în următoarele culori RAL:
Disponibil opțional cu o perdea de ușă albă cu o greutate de 1.050 g/m2
Ghidajele laterale și capacul sunt disponibile opțional în orice culoare RAL standard. * În funcție de configurație.

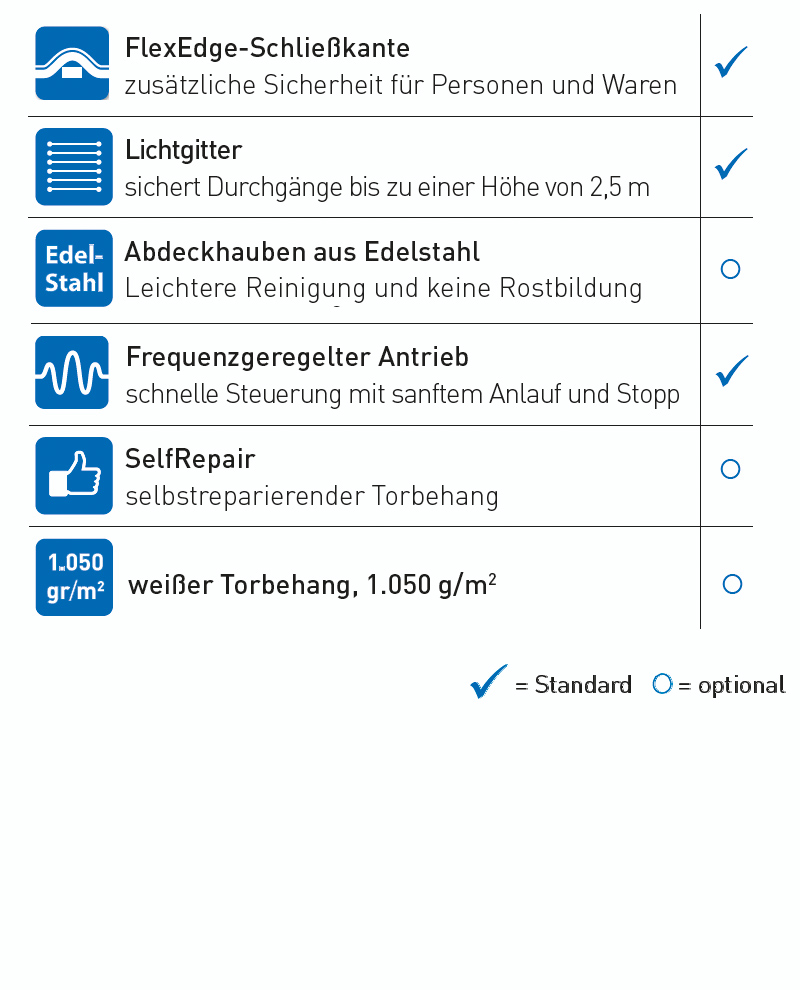

Opțiuni
EXEMPLE DE APLICAȚII
În industria ușoară și grea, procesele de producție trebuie să se desfășoare fără întreruperi și întârzieri. În cazul în care producția se desfășoară în mai multe clădiri, transportul între acestea este necesar.
Întârzierile cauzate de uși blocate sau chiar defecte sunt inacceptabile.
N OVOZIP este extrem de rapid, extrem de fiabil chiar și în condiții de vânt puternic și este, de asemenea, autoreparabil: după o coliziune cu ușa, perdeaua ușii revine automat la șina de ghidare. Acest lucru elimină practic întreruperile procesului dvs. de producție.
În același timp, economisiți multă energie și puteți asigura în permanență un climat interior plăcut.

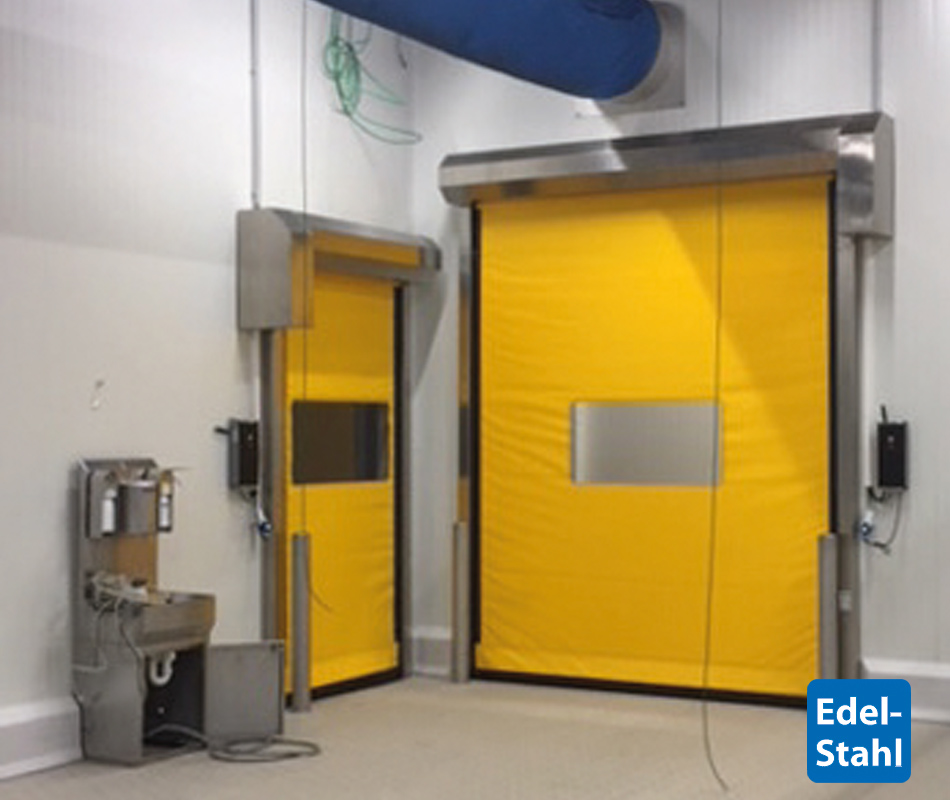

În INDUSTRIA ALIMENTARĂ, ușile trebuie să fie rapide, fiabile și ușor de curățat. Balamalele și marginile de închidere, unde se poate acumula murdărie, nu sunt permise în multe locuri. Deseori există o presiune considerabilă a vântului între diferitele hale. În astfel de condiții, Novo-Zip este soluția perfectă.
În cadrul AUTOMOBILBRANCHE, liniile de producție trec adesea de la o hală la una învecinată. Ușile de mare viteză contribuie la menținerea climatului în hale și la economisirea energiei, separând în același timp zonele individuale unele de altele, astfel încât praful, murdăria și zgomotul să nu se răspândească. Ușile de mare viteză sunt integrate în sistemul de control al procesului pentru a asigura o producție neîntreruptă.
Cu ajutorul sistemelor de control inteligente de la Novoferm, fiecare ușă poate fi adaptată la orice situație.
CONTROL

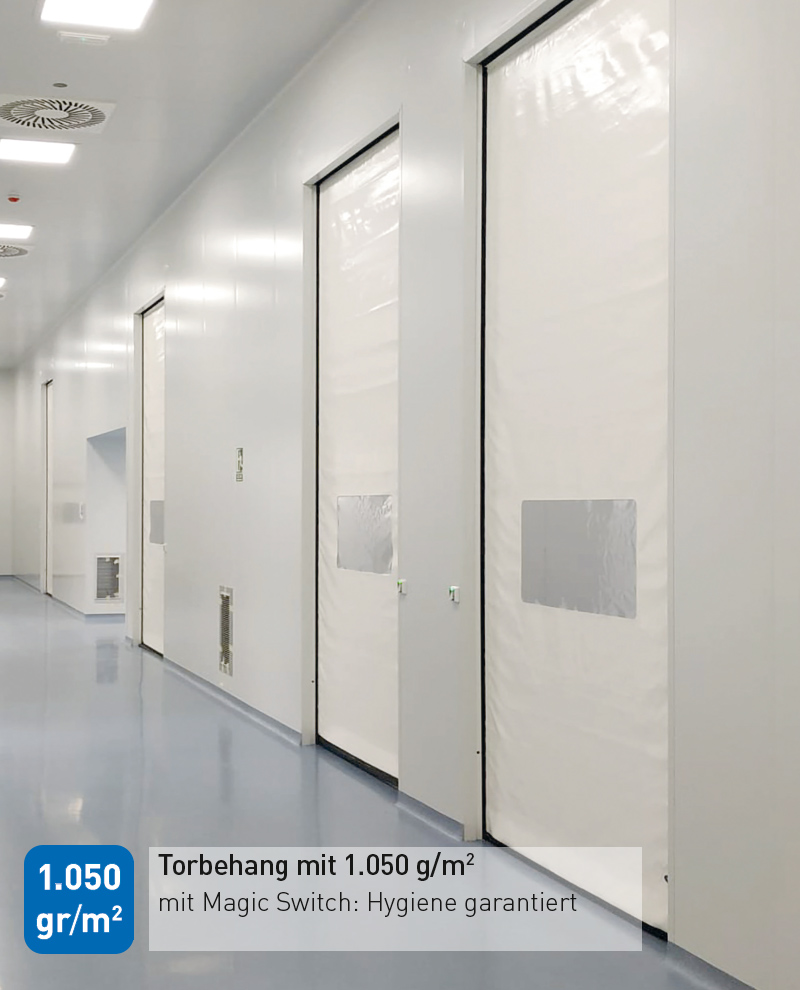

MAGIC SWITCH | Unitate de control
Controlul Magic Switch funcționează ca un buton fără contact.
Acest lucru este deosebit de important în mediile în care igiena este importantă, de exemplu în industria alimentară.
| suprafață maximă (L × H) | 20,25 m² |
| Lățime max. | 4.500 mm |
| înălțime max. | 4.500 mm |
| Rezistent la vânt până la min. [* cu WindLoad Optimiser] | 11 Bft |
| Clasa max. de încărcare la vânt conform EN 12424 | 3* |
| Viteza de deschidere cu regulator de frecvență | 2,0 m/s |
| Viteza de închidere cu regulator de frecvență | 0,5 m/s |
| Grosimea cortinei | 1,0 mm |
| Greutatea perdelei, clasa M2 | 900 g/m² |
| Greutatea cortinei (opțional) | 1.050 g/m² |
| Adecvare ca ușă exterioară | Da |

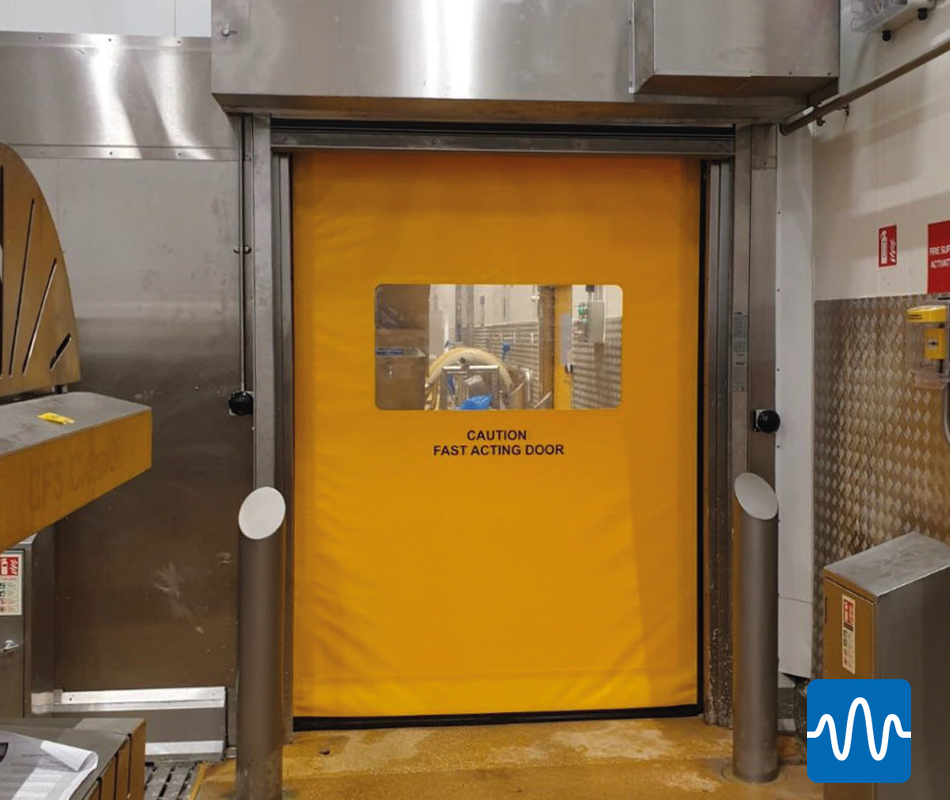

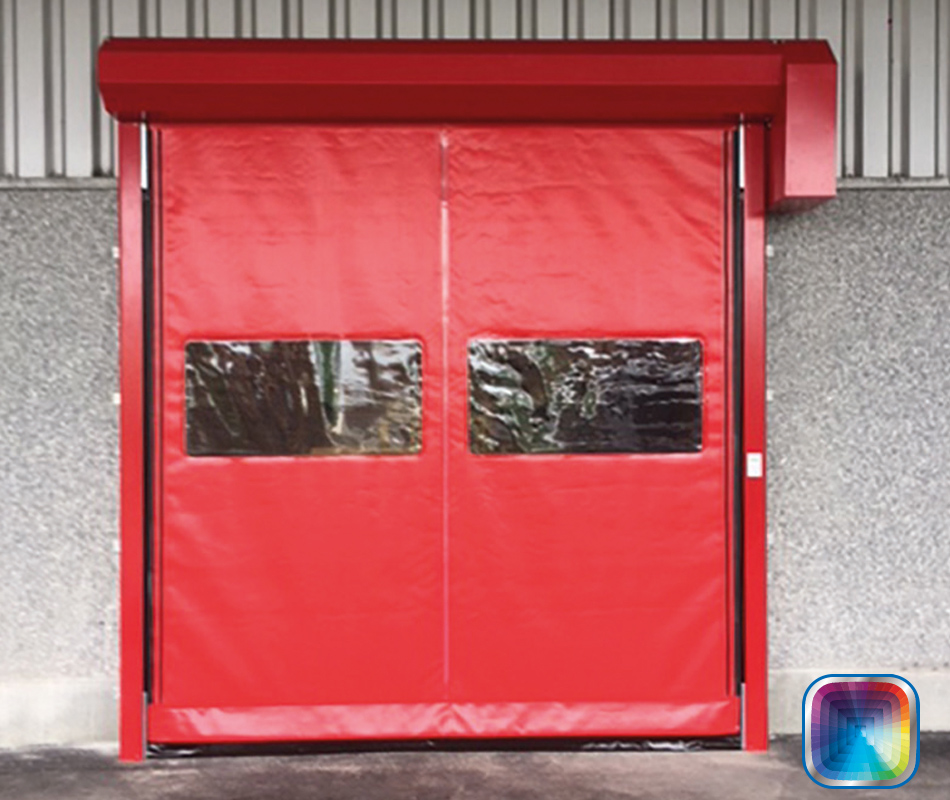

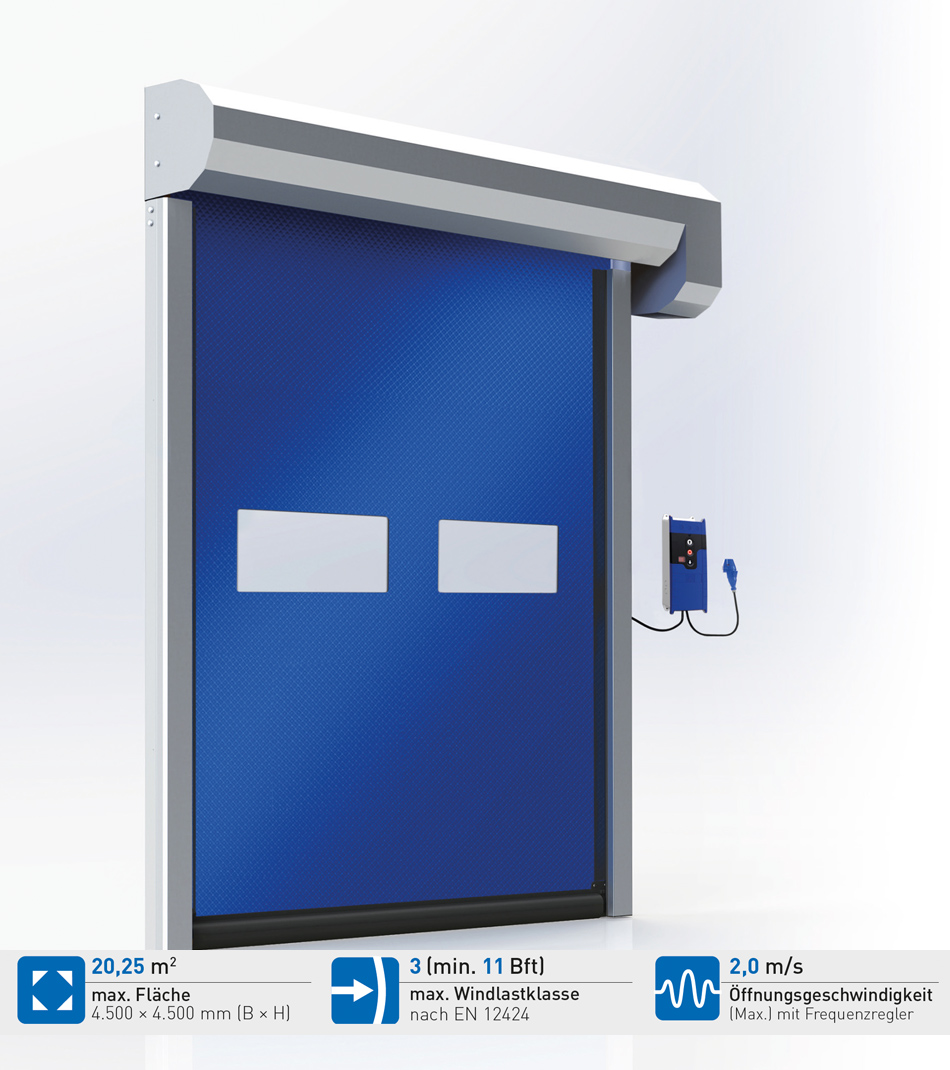

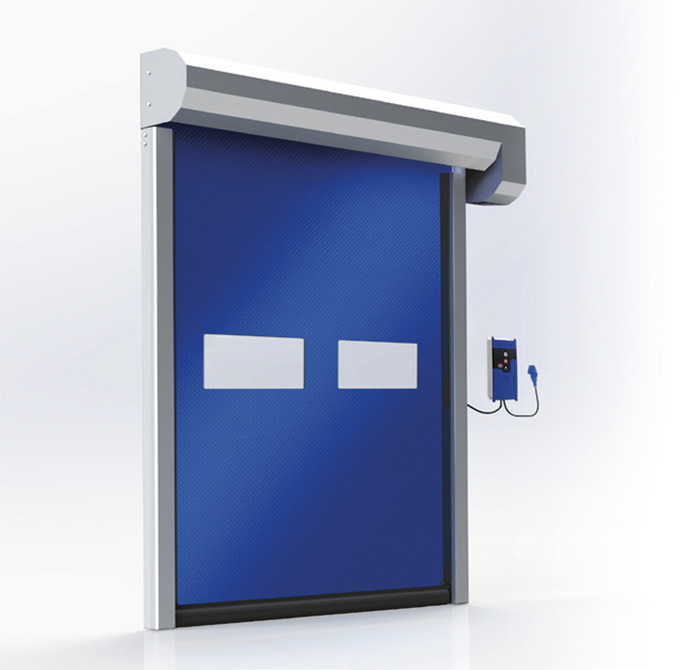

Detalii Novozip (clasa de încărcare la vânt 3)
Detalii Novozip (clasa de încărcare la vânt 3)
UȘĂ DE MARE VITEZĂ AUTOREPARABILĂ, DE ASEMENEA PENTRU UTILIZARE ÎN EXTERIOR
SPEEDROLLER NOVOZIP cu auto-reparare este soluția ideală pentru deschideri de până la 20,25 m2 cu utilizare intensivă.
Funcția de autoreparare a șinei autolubrifiante reduce numărul de defecțiuni și previne astfel întreruperile procesului de producție.
NovoZip este conceput ca un separator de încăperi rapid și ușor de utilizat. Oferă o protecție excelentă împotriva curenților de aer, facilitează aerul condiționat și economisește astfel cantități considerabile de energie.
APLICAȚIE
- Supermarketuri
- Industria alimentară
- Laboratoare
Industrie
PROPRIETĂȚI
- REZISTENT LA VÂNT până la min. 11 Bft. clasa de vânt 3 în conformitate cu EN 12424
- AUTO-REPAIRING: perdeaua ușii revine automat la ghidaj după o coliziune
- SILENȚIOASĂ: perdea dintr-o singură bucată, practic silențioasă
- SIGURĂ : cu grilă ușoară și margine de închidere flexibilă FlexEdge ca standard
- ROBUST: șine de rulare din oțel, perdea din material plastic armat cu poliester

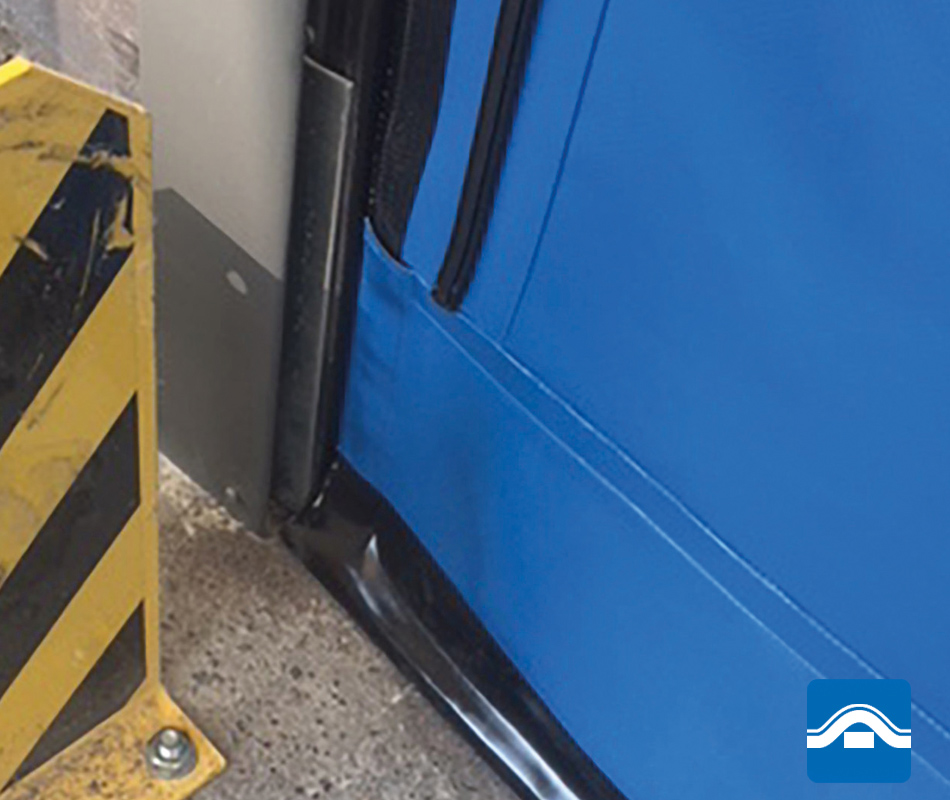

- Protecție împotriva curenților de aer: tehnologia cu fermoar și etanșarea lintelului asigură o protecție excelentă împotriva curenților de aer
INSTALARE: potrivit pentru toate pasajele de până la 20,25m2 în pereții interiori ai clădirii și pe interiorul pereților exteriori
CULORI
Disponibile standard cu o greutate a țesăturii perdelelor de 900 g/m2, în următoarele culori RAL:
Disponibil opțional cu perdea albă și o greutate a perdea de 1,050g/m2
Ghidajele laterale și capacul sunt disponibile opțional în orice culoare RAL standard. * În funcție de configurație.
Opțiuni
EXEMPLE DE APLICAȚII
În industria ușoară și grea , procesele de producție trebuie să se desfășoare fără întreruperi și întârzieri. În cazul în care producția se desfășoară în mai multe clădiri, transportul între acestea este necesar. Întârzierile cauzate de uși blocate sau chiar defecte sunt inacceptabile.
NOVOZIP este extrem de rapidă, extrem de fiabilă chiar și în condiții de vânt puternic și este, de asemenea, autoreparabilă: după o coliziune cu ușa, perdeaua revine automat la șina de ghidare. Acest lucru elimină practic întreruperile procesului dvs. de producție. În același timp, economisiți multă energie și puteți asigura în permanență un climat interior plăcut.
În INDUSTRIA ALIMENTARĂ, ușile trebuie să fie rapide, fiabile și ușor de curățat. Balamalele și marginile de închidere, unde se poate acumula murdărie, nu sunt permise în multe locuri. Deseori există o presiune considerabilă a vântului între diferitele hale. În astfel de condiții, Novo-Zip este soluția perfectă.
În cadrul AUTOMOBILBRANCHE, liniile de producție trec adesea de la o hală la una învecinată. Ușile de mare viteză ajută la menținerea climatului în hale și la economisirea energiei, separând în același timp zonele individuale unele de altele, astfel încât praful, murdăria și zgomotul să nu se răspândească. Ușile de mare viteză sunt integrate în sistemul de control al procesului pentru a asigura o producție neîntreruptă.
Cu ajutorul sistemelor de control inteligente de la Novoferm, fiecare ușă poate fi adaptată la orice situație.
CONTROL

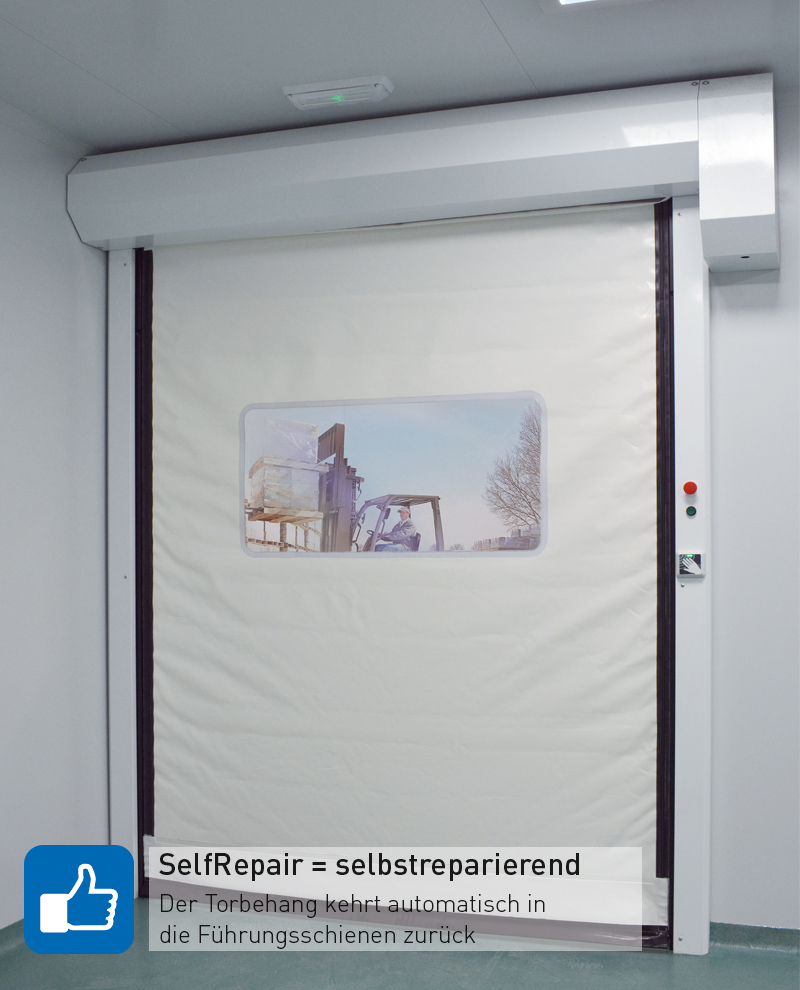

SELFREPAIR

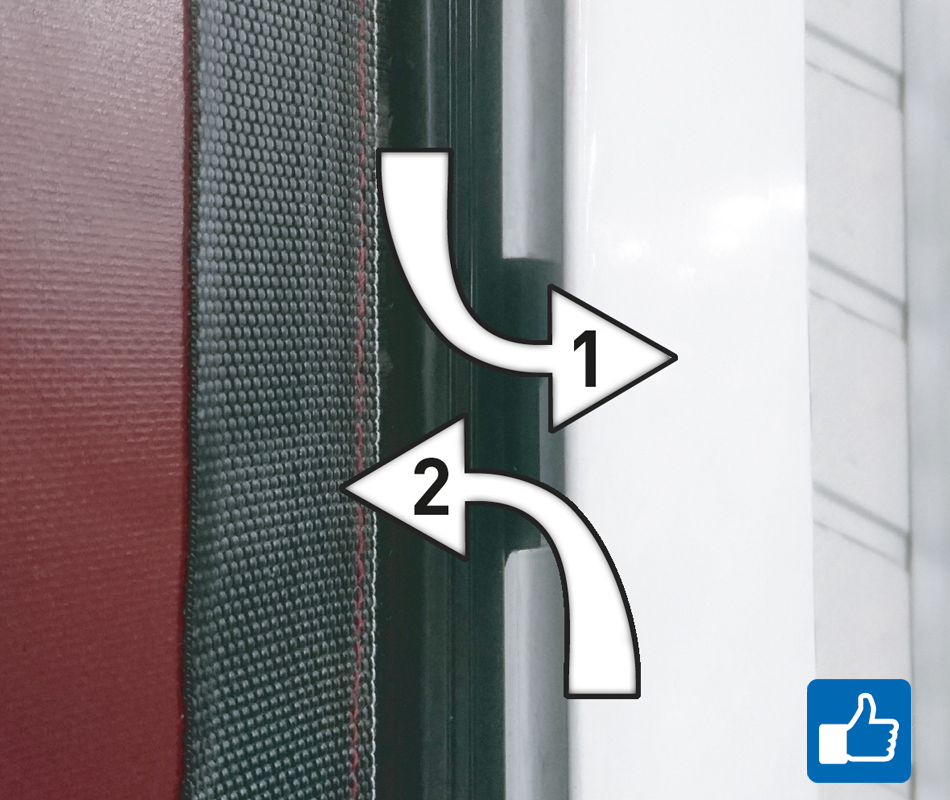

SelfRepair asigură retragerea automată a perdelei ușii în șinele de ghidare atunci când ușa este deschisă.
| suprafață maximă (L × H) | 20,25 m² |
| Lățime max. | 4.500 mm |
| înălțime max. | 4.500 mm |
| Rezistent la vânt până la min. [* cu WindLoad Optimiser] | 11 Bft |
| Clasa max. de încărcare la vânt conform EN 12424 | 3* |
| Viteza de deschidere cu regulator de frecvență | 2,0 m/s |
| Viteza de închidere cu regulator de frecvență | 0,5 m/s |
| Grosimea cortinei | 1,0 mm |
| Greutatea perdelei, clasa M2 | 900 g/m² |
| Greutatea cortinei (opțional) | 1.050 g/m² |
| Adecvare ca ușă exterioară | Da |

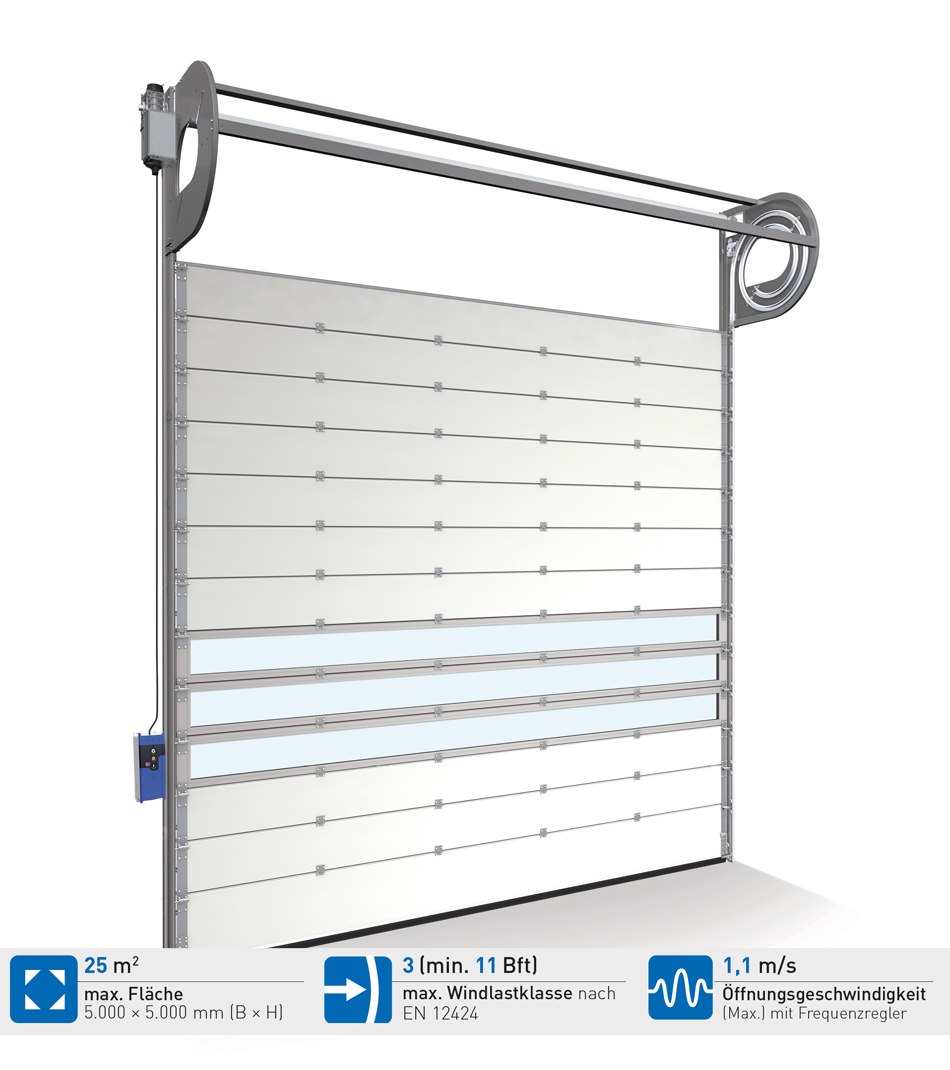

Detalii NovoSpeed Thermo
Detalii NovoSpeed Thermo
UȘĂ DE MARE VITEZĂ CU AUTO-REPARARE
Ușa spiralată NOVOSPEED THERMO se deschide de 6 ori mai repede decât ușile secționale comparabile și, prin urmare, este ideală pentru mediile în care are loc în mod regulat un număr mare de mișcări logistice.
Deschiderea rapidă permite economii considerabile de energie, la fel ca în cazul unui SpeedRoller.
Sistemul de ghidare patentat este acționat de un sistem ingenios de lanț/cablu de oțel. Diferitele suprafețe și elemente de operare subliniază designul atractiv al NovoSpeed Thermo.
APLICAȚIE
- Logistică
- Industria auto
- Inginerie mecanică
- Industria metalurgică și electrică
Industria chimică și farmaceutică

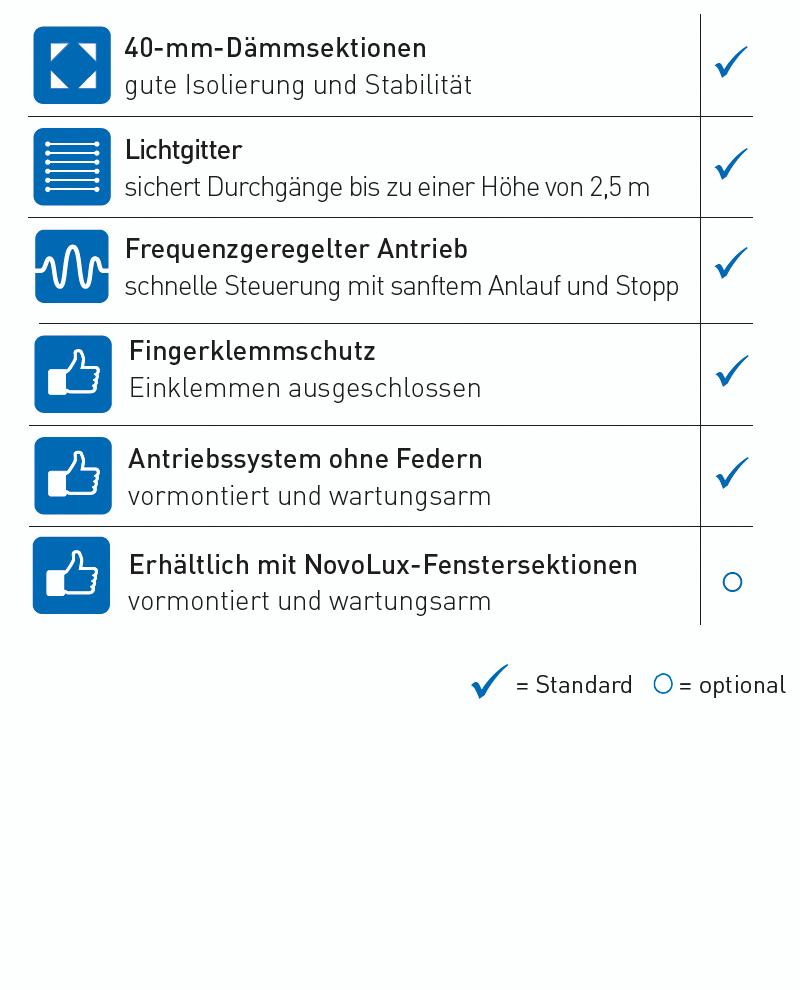

PROPRIETĂȚI
- REZISTENT LA VÂNT până la min. 11 Bft. clasa de vânt 3 în conformitate cu EN 12424
- RAPID: foaia ușii este acționată de un sistem patentat de lanț/cablu de oțel, care asigură viteza mare de rulare de neegalat a NovoSpeed Thermo

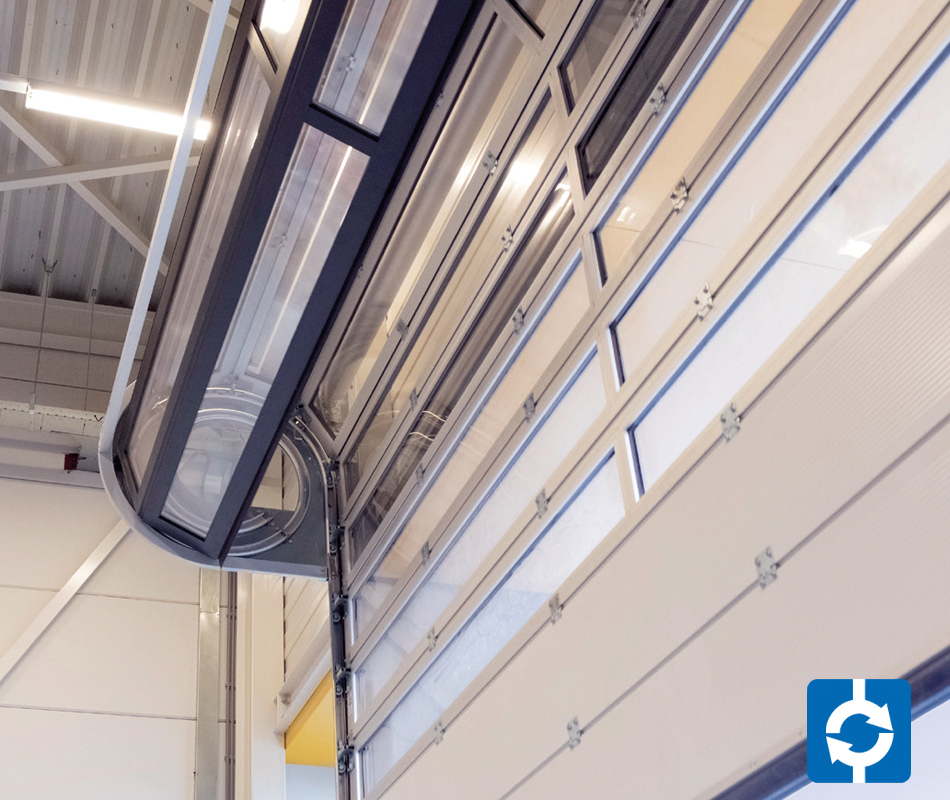

- INOVATIV : noul sistem spiralat prezintă balamale și role nou dezvoltate

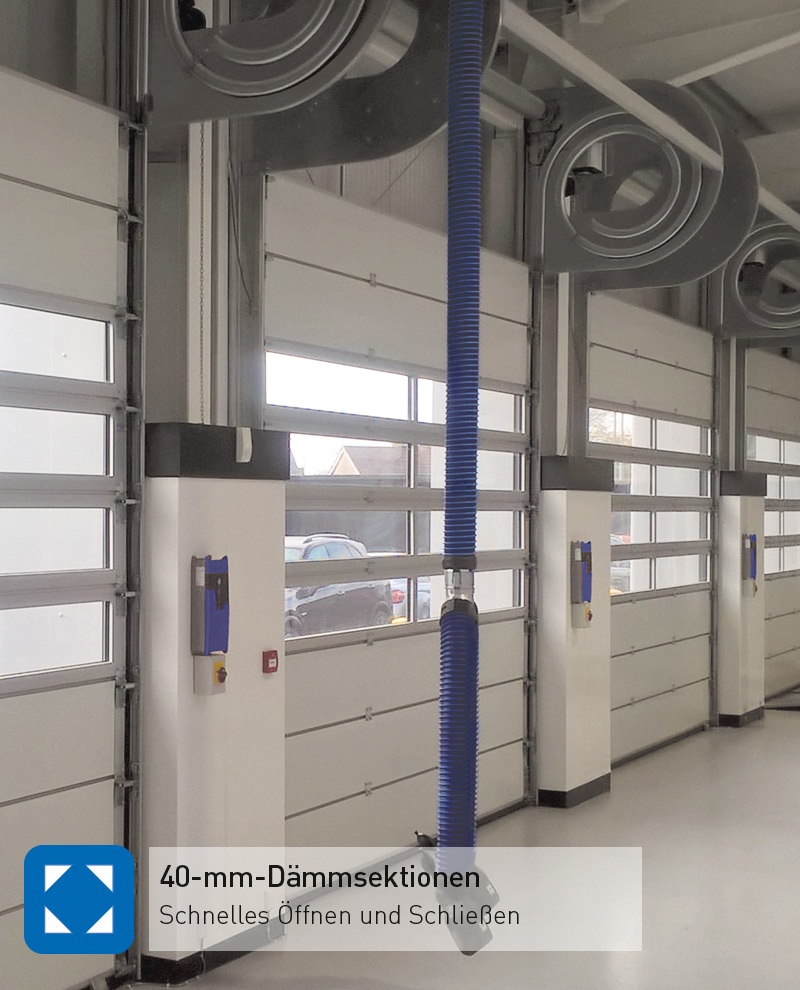

- IZOLAȚIE : cu secțiunile sale groase de 40 mm, ușa Thermo oferă o valoare de izolare excepțională de 1,77 W/m2K
- INSTALARE RAPIDĂ: sistemul de operare este preasamblat în șine
- ÎNTREȚINERE REDUSĂ: sistemul de operare nu necesită arcuri

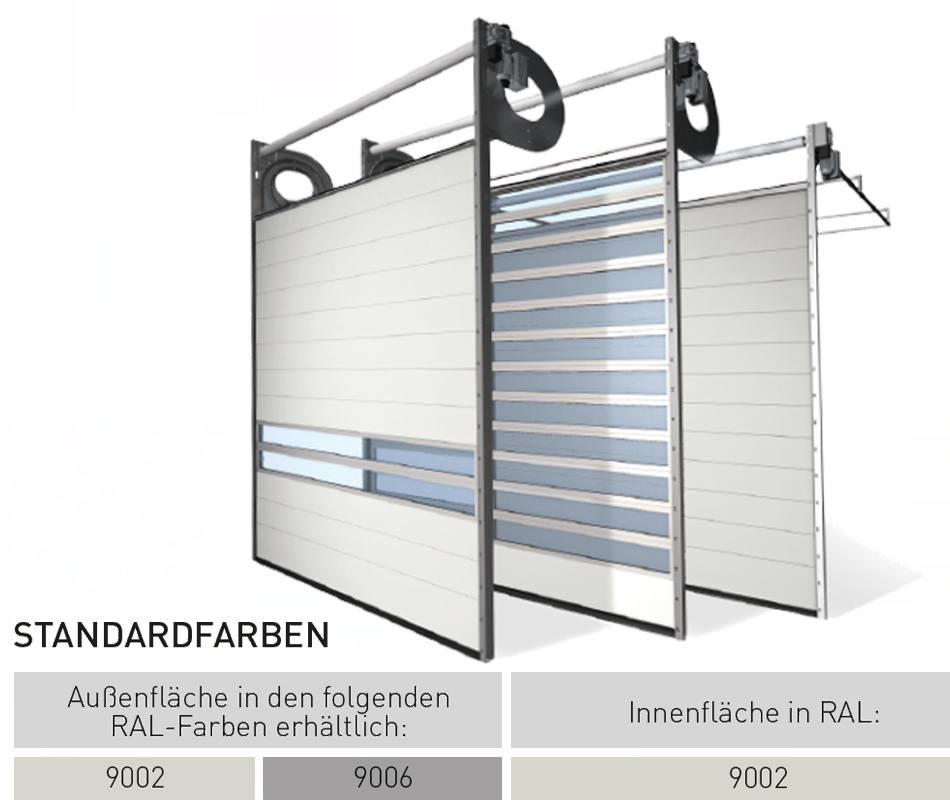

FINISAJ EXTERIOR: RAL 9002 sau RAL 9006 ca standard, alte culori disponibile la cerere
CULORI

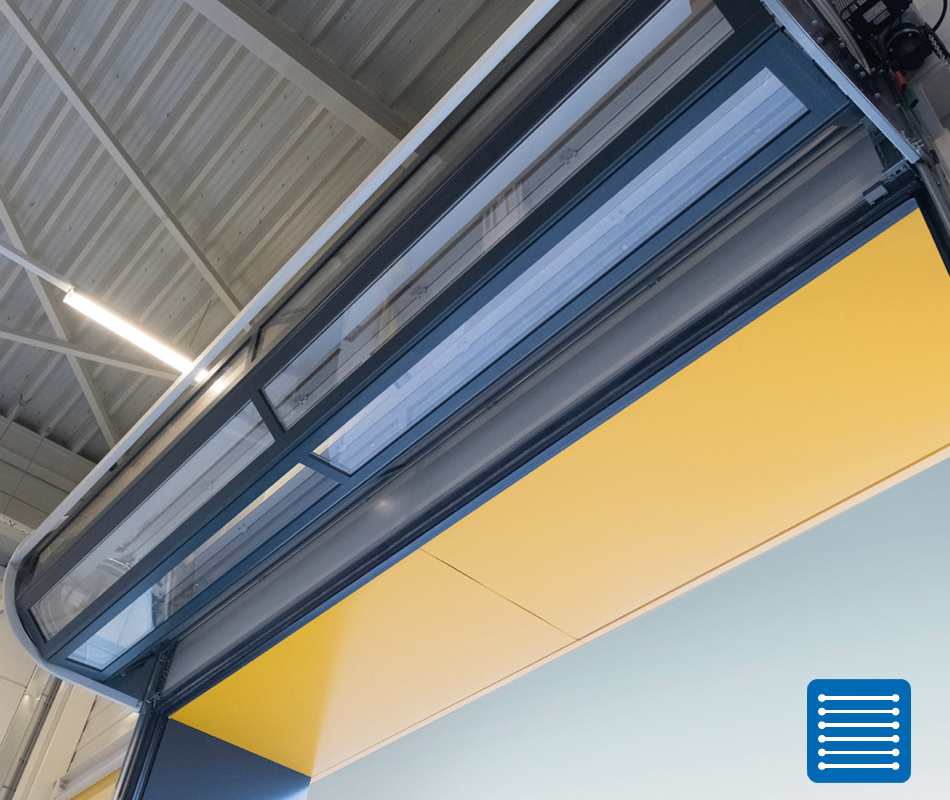

Disponibil, de asemenea, cu secțiuni de ferestre NovoLux cu geam termoizolant multipan- În plus față de sistemul de șine spiralate, este disponibil și un sistem S600, dacă este disponibil suficient spațiu
Opțiuni
EXEMPLE DE APLICAȚII
Interioarele utilizate frecvent sunt adesea echipate cu două tipuri diferite de uși, și anume o ușă secțională pentru utilizarea pe timp de noapte și o ușă de mare viteză pentru funcționarea în timpul zilei. Noua NovoSpeed Thermo/S600 face superfluă ușa suplimentară de mare viteză din spatele ușii secționale. NovoSpeed este rapidă, asigură o protecție fiabilă împotriva hoților și oferă, de asemenea, o izolare termică excelentă.
Aceasta combină avantajele unui SpeedRoller și ale unei uși secționale într-o singură ușă! Datorită deschiderii rapide, se pot economisi costuri energetice considerabile, în timp ce, în același timp, capacitatea de trafic este crescută și absenteismul este redus. Ca un beneficiu suplimentar, NovoSpeed Thermo oferă un nivel ridicat de izolare termică și poate fi închisă ferm după ora de închidere.
O investiție care se amortizează într-un timp foarte scurt!
Ușa spiralată NovoSpeed Thermo este o inovație modernă care nu ocupă aproape deloc spațiu datorită sistemului său spiralat special și acționării cu lanț. Pentru a preveni uzura, secțiunile nu sunt pliate împreună, ci rulate, astfel încât să nu se atingă între ele. NovoSpeed Thermo este o soluție excelentă, mai ales dacă construcția tavanului nu are suficient spațiu pentru o ușă secțională.
NOVOSPEED THERMO necesită puțină întreținere timp de peste 200.000 de cicluri și, prin urmare, necesită puțină întreținere. Deoarece operatorul nu necesită arcuri, nu este necesară nicio întreținere suplimentară.
În plus, elementele verticale sunt formate din două părți, astfel încât secțiunile pot fi înlocuite rapid și ușor în caz de deteriorare.
SELFREPAIR
În plus față de culorile standard, panoul ușii este disponibil în orice culoare RAL (cu excepția culorilor fluorescente și a culorilor de trafic).

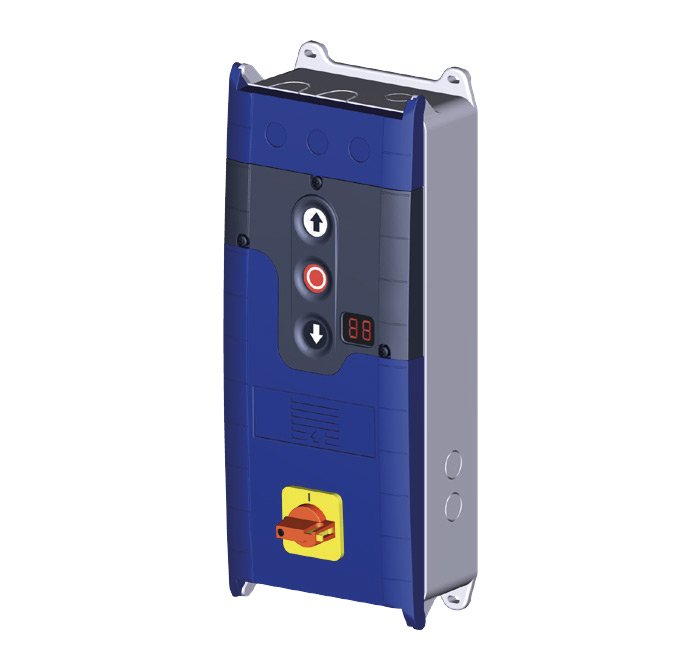

CONTROL
| suprafață maximă (L × H) | 25 m² |
| lățime max. | 5.000 mm |
| înălțime max. | 5.000 mm |
| rezistent la vânt până la min. | 11 Bft |
| clasa max. de încărcare la vânt conform EN 12424 | 3 |
| Viteza de deschidere cu regulator de frecvență | 1,1 m/s |
| Viteza de închidere cu regulator de frecvență | 0,5 m/s |
| Grosimea panoului, secțiuni izolante | 40 mm |
| Valoare U cu secțiuni izolante, 5.000 × 5.000 mm | 1,77 W/m²K |
| Secțiuni de ferestre NovoLux disponibile | Da |
| Adecvare ca ușă exterioară | da |

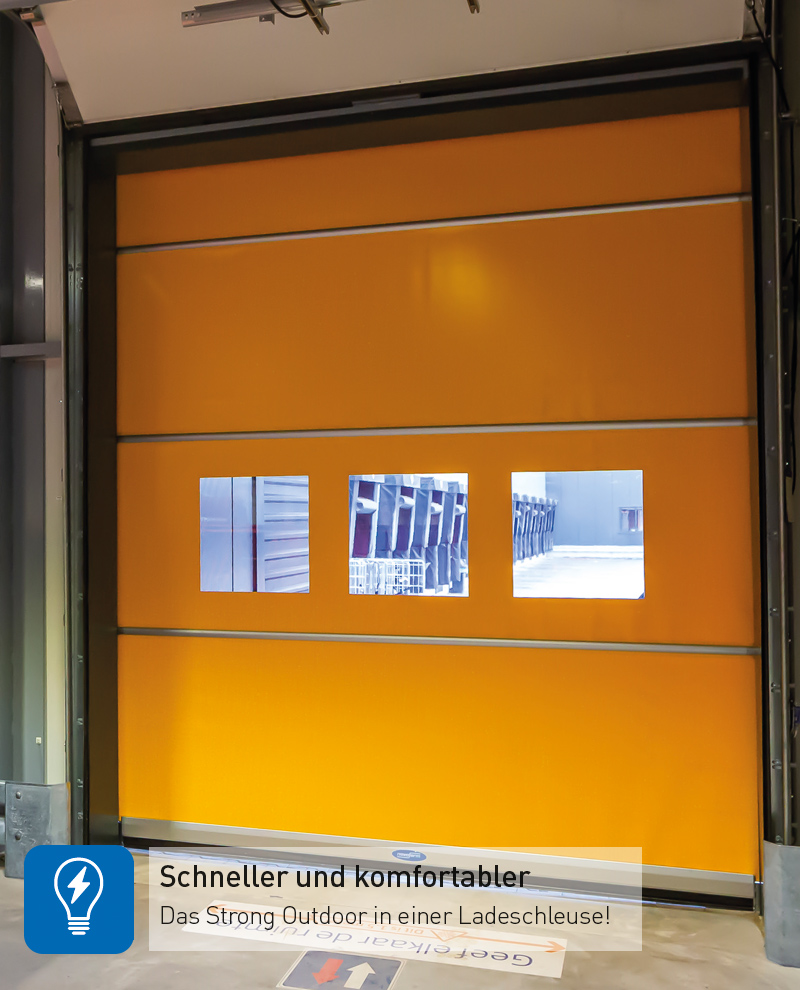

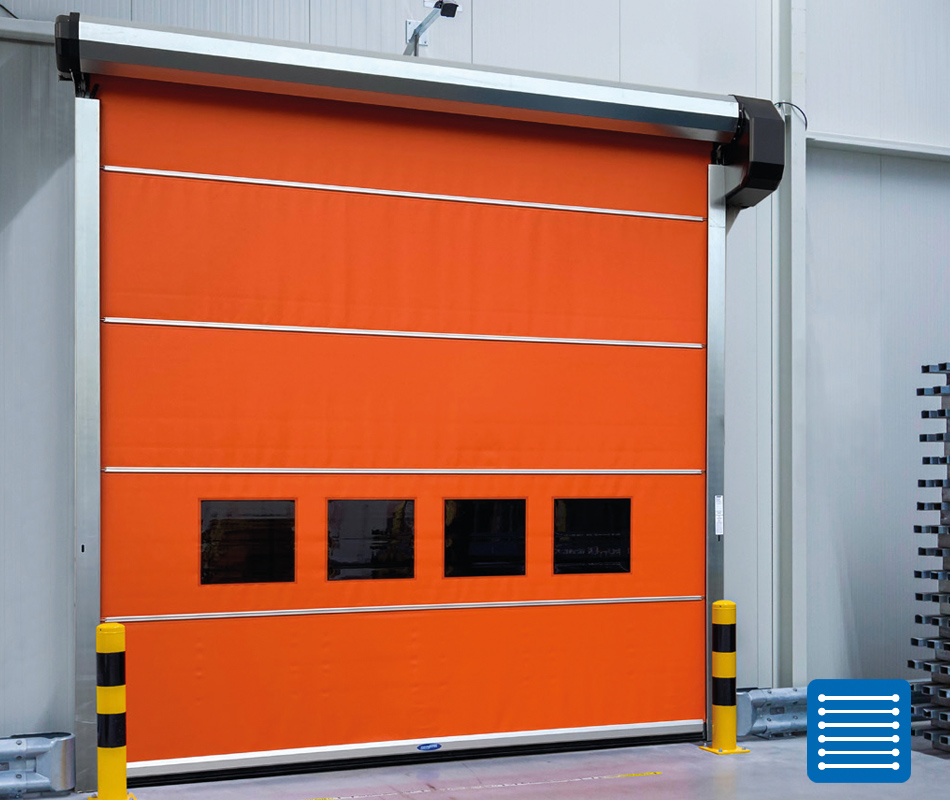

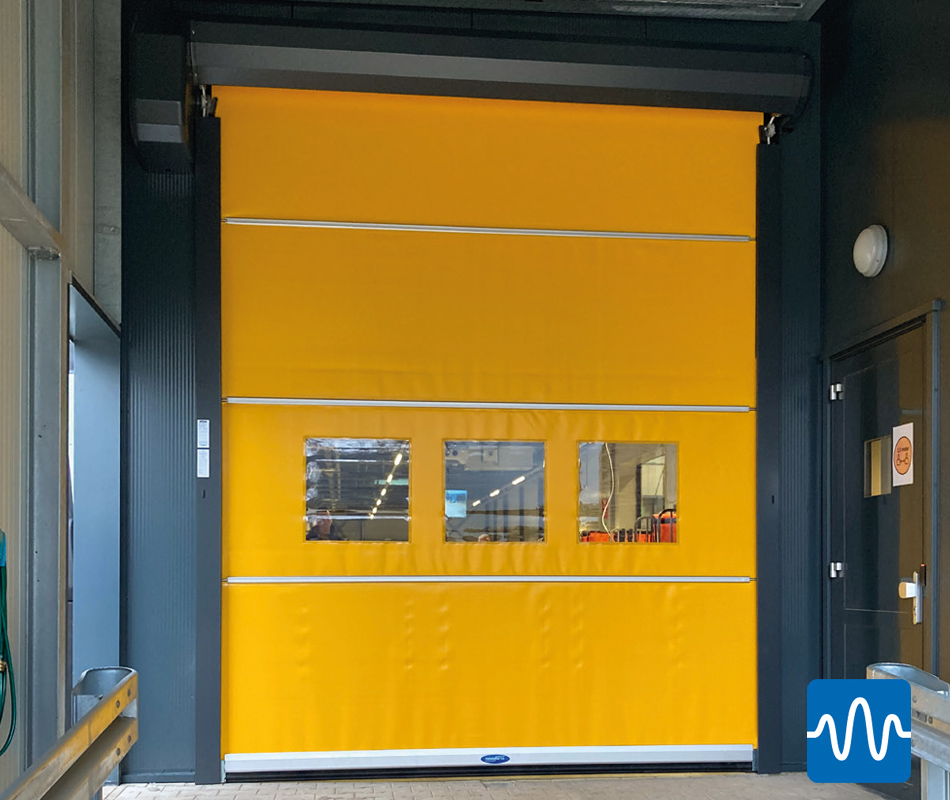

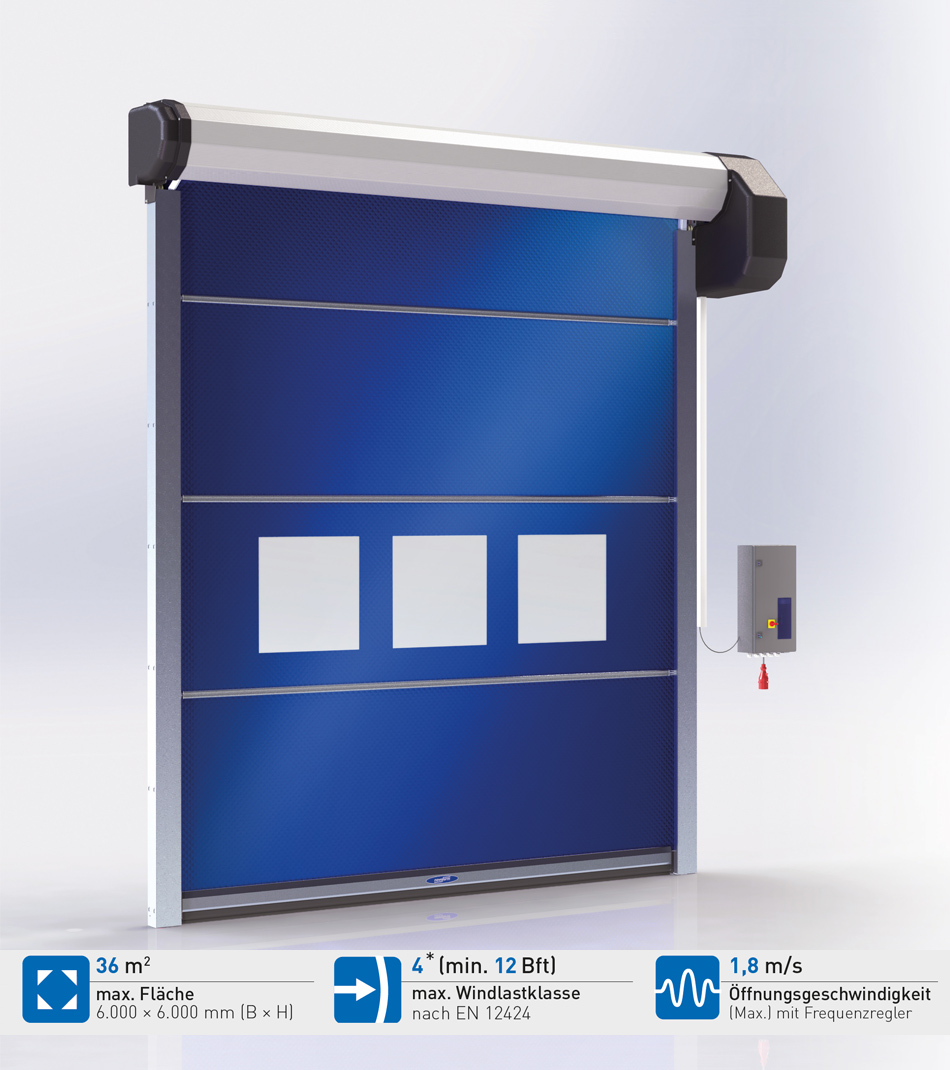

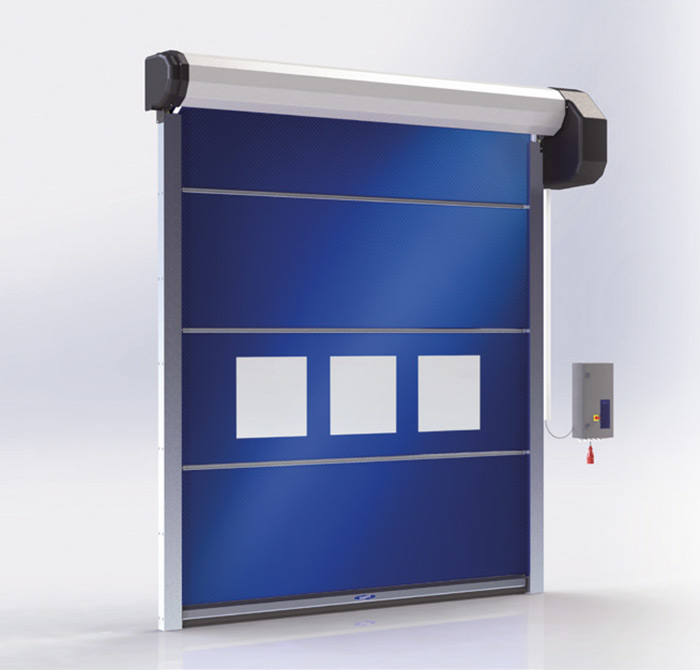

Detalii Strong Outdoor
Detalii Strong Outdoor
UȘĂ DE MARE VITEZĂ CU AUTO-REPARARE
STRONG OUTDOOR este cel mai bun SpeedRoller pentru cazurile cu adevărat dificile.
Funcționarea fără probleme este garantată de componentele robuste și tehnologia fiabilă.
Strong Outdoor a fost special dezvoltat pentru instalarea pe pereți exteriori, în special pentru deschideri mari și sarcini ridicate ale vântului. Șinele robuste cu garnituri integrate împiedică pătrunderea curenților de aer și asigură un climat interior confortabil.
Sistemul de control electronic asigură că această ușă mare se deschide la 1,8 m/s*.
APLICAȚIE
- Instalare pe peretele exterior (interior)
- Centre de distribuție
- Depozite
- Hale industriale mari
Industrie grea
PROPRIETĂȚI
- REZISTENT LA VÂNT până la 12 Bft (lățime până la 4.000 mm) min. clasa de vânt 3 conform EN 12424 (lățime > 4.000 mm) min. clasa de vânt 4 conform EN 12424 (lățime ≤ 4.000 mm)
- Izolație fonică : perdeaua ușii este echipată standard cu izolație fonică suplimentară
- SIGURANȚĂ : cu grilă de lumină ca standard

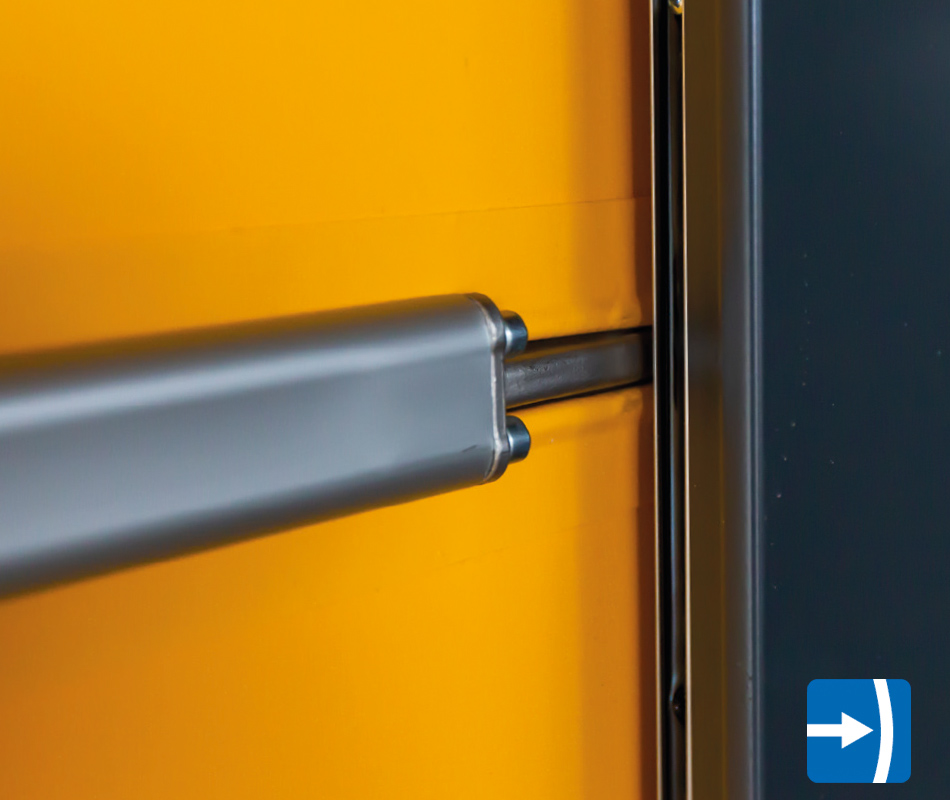

- ROBUST: ghidajele din oțel din șine și noile capace de capăt de pe balamale ghidează perdeaua ușii
- INSTALARE RAPIDĂ: noul sistem de șine și tensionare este preasamblat în șine
- Gata cu curenții de aer: garnitură cu perie în șină și margine de închidere cu garnitură de cauciuc
INSTALARE: potrivit pentru toate pasajele mari de până la 36m2 în pereții interiori ai clădirilor și pe interiorul pereților exteriori
CULORI
Disponibil ca standard cu perdea de ușă de 1,2 mm în următoarele culori RAL:
Ghidajele laterale și capacul sunt disponibile opțional în orice culoare RAL standard. * În funcție de configurație.

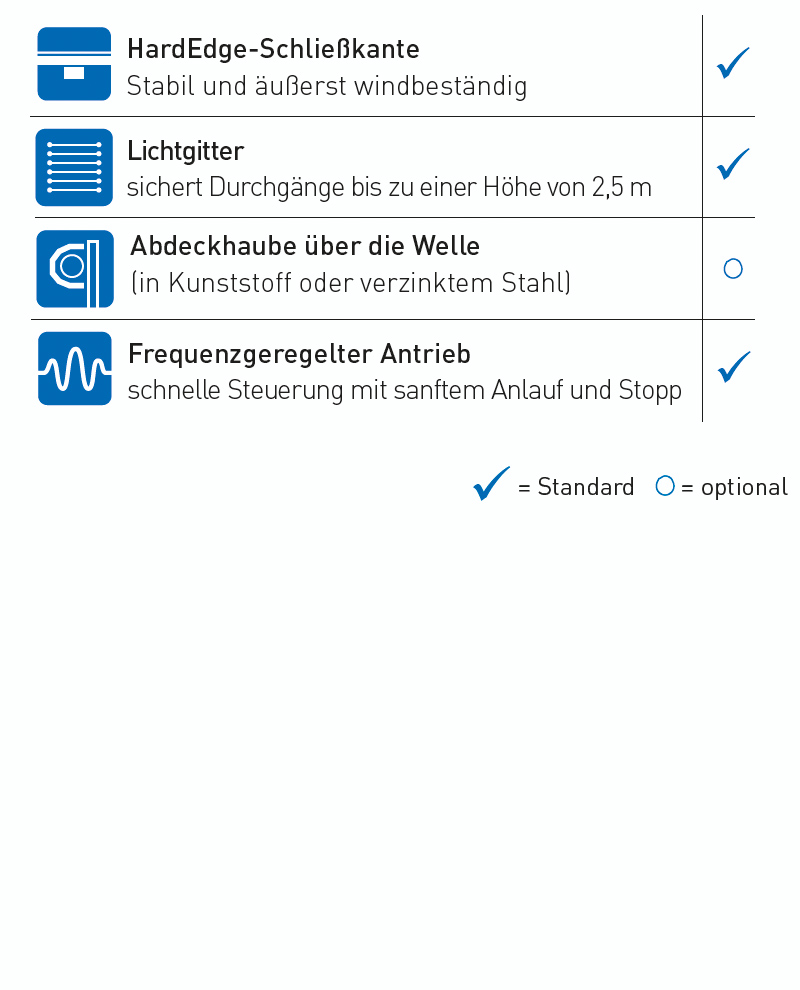

Opțiuni
EXEMPLE DE APLICAȚII
Halele industriale mari sunt adesea folosite de stivuitoare și camioane mari, ceea ce necesită o ușă SpeedRoller mare și rapidă, care să mențină climatul interior plăcut, să fie ușor de utilizat, să nu obstrucționeze traficul și să funcționeze fără probleme timp de mulți ani. Strong Outdoor a fost dezvoltată tocmai pentru astfel de cazuri. Datorită sistemului inteligent de tensionare, perdeaua ușii rămâne întotdeauna tensionată optim, chiar și în condiții de presiune foarte mare a vântului.
Toate piesele relevante sunt proiectate să fie deosebit de stabile pentru a asigura mulți ani de funcționare fără probleme în orice condiții.
CONTROL
| Suprafața maximă (L × H) | 36 m² |
| Lățime max. | 6.000 mm |
| Înălțime max. | 6.000 mm |
| rezistent la vânt până la min. | 12 Bft |
| clasa max. de încărcare la vânt conform EN 12424 | 4 * |
| Viteza de deschidere cu regulator de frecvență | 1,8 m/s |
| Viteza de închidere cu regulator de frecvență | 0,5 m/s |
| Grosimea cortinei | 1,2 mm |
| Adecvare ca ușă exterioară | Da |

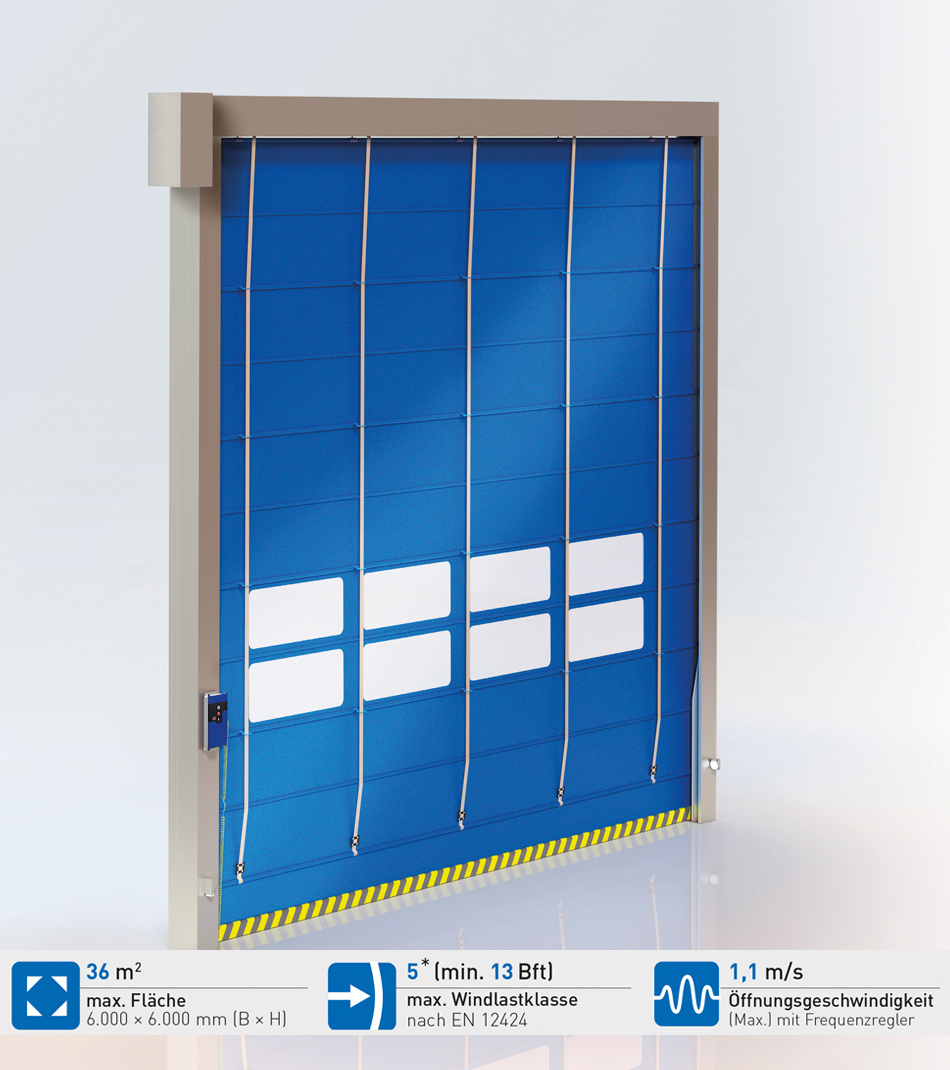

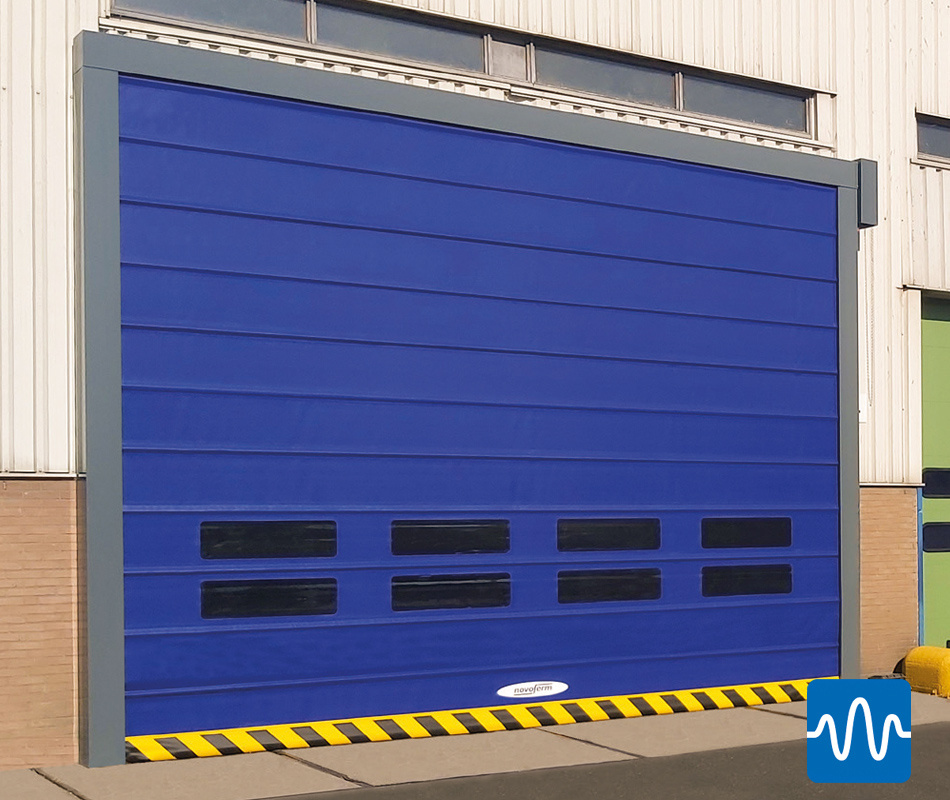

Detalii Novofold
Detalii Novofold
DURATĂ LUNGĂ DE VIAȚĂ CU CERINȚE DE ÎNTREȚINERE FOARTE REDUSE
Ușa pliabilă NOVOFOLD a fost special dezvoltată pentru utilizarea intensivă în deschideri de perete exterior de până la 36 m2.
Ideală pentru trecerea regulată a stivuitoarelor și a mărfurilor voluminoase.
Foaia ușii este echipată cu numeroase profile de ranforsare care, împreună cu tehnologia unică de pliere, fac ușa extrem de stabilă chiar și în condiții de presiune ridicată a vântului.
Cutia de transmisie și ghidajele sunt complet închise, iar materialele utilizate fac ca NovoFold să fie adecvată pentru utilizarea pe termen lung în orice condiții.
UTILIZARE
- Instalare pe peretele exterior (interior și exterior)
- Centre de distribuție
- depozite
- Hale industriale mari
Industria grea
PROPRIETĂȚI
- REZISTENT LA VÂNT până la min. 13 Bft min. clasa de vânt 3 conform EN 12424 (versiune standard) min. clasa de vânt 5 conform EN 12424 (versiune consolidată)
- ROBUST: ghidajele și cutia de acționare au un capac din oțel ca standard. Acest lucru face ca NovoFold să fie potrivit și pentru instalarea în exterior.
- EXTREM: tehnologia unică de pliere și materialele utilizate fac ca NovoFold să fie extrem de fiabil și robust, chiar și în condiții dificile (presiune ridicată a vântului, ploaie, praf etc.).

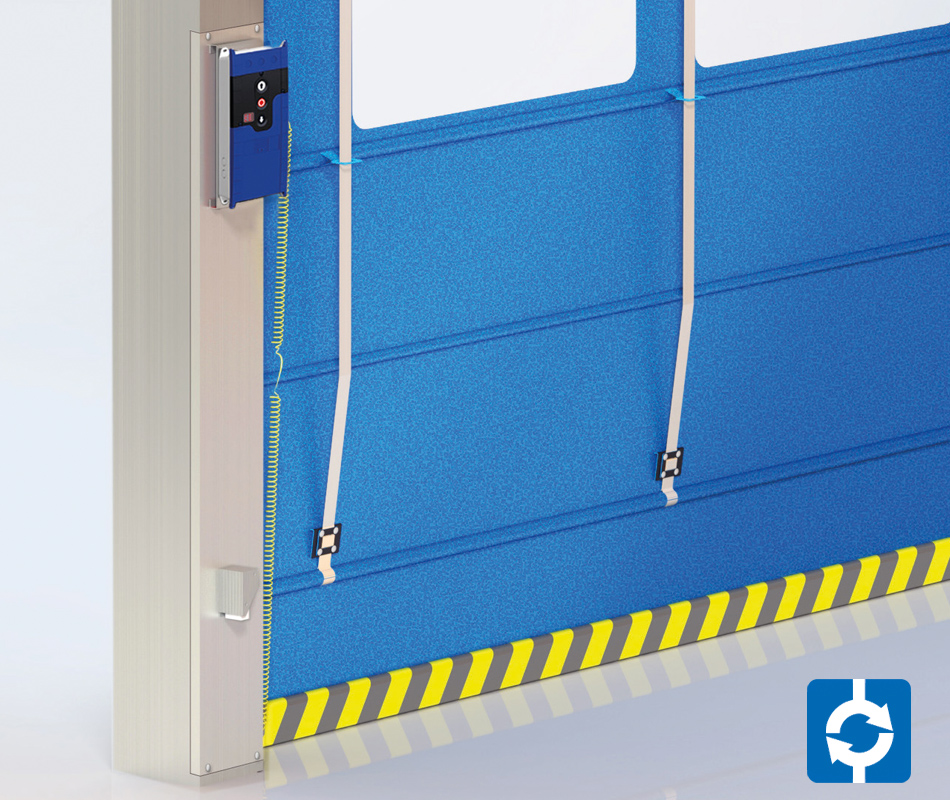

- SIGUR: echipat cu senzori optici în marginea de închidere: de îndată ce marginea de închidere detectează contactul, ușa se deschide imediat.
- PROTECȚIA ACCESULUI: marginea de închidere este echipată cu un profil de etanșare din cauciuc moale, etanșări suplimentare cu perie sunt disponibile opțional.
EXTERIOR acoperit cu pulbere ca standard (RAL 7011).
CULORI
Disponibil standard cu o greutate a perdelei de 900 g/m², în următoarele culori RAL:
NovoFold are o perdea de ușă din clasa M2 cu o greutate de 900 g/m² și este, prin urmare, ca și întreaga construcție a ușii, extrem de robustă - pentru ani de utilizare fără probleme în toate condițiile.

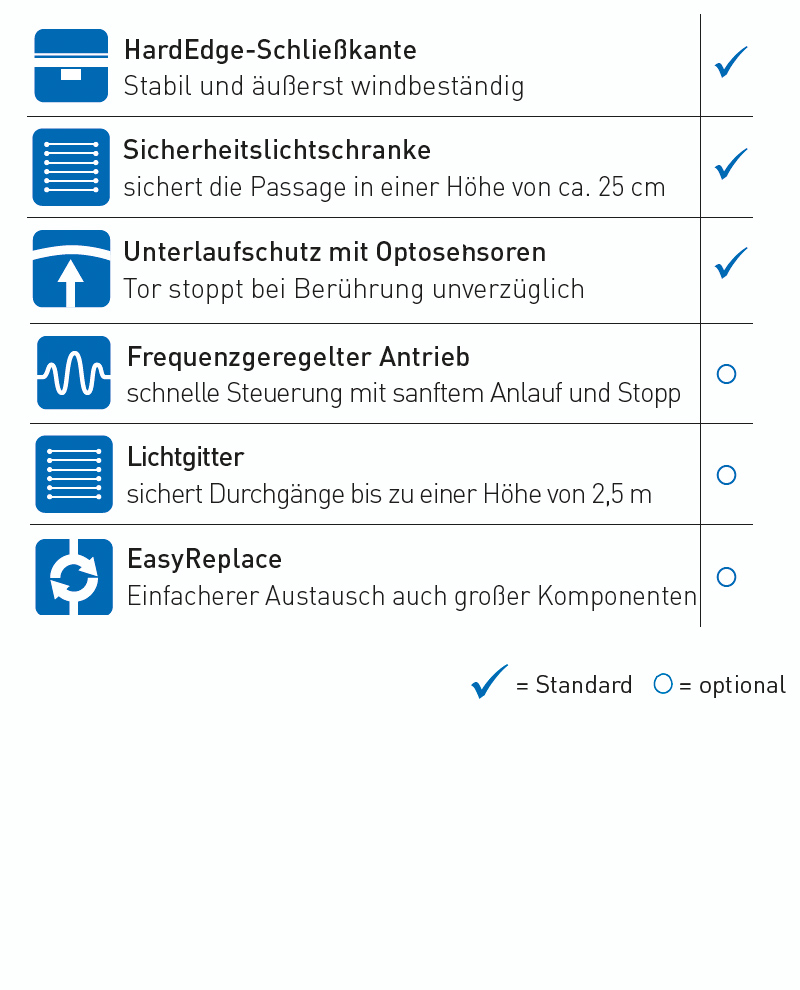

Opțiuni
EXEMPLE DE APLICAȚII
Aveți deja o ușă secțională? Atunci puteți economisi multă energie, vă puteți accelera procesele și reduce numărul de zile de concediu medical! Dacă lăsați ușa secțională deschisă în timpul zilei, se pierde multă energie. În plus, curentul de aer nu este bun pentru sănătatea angajaților dumneavoastră. Dacă, pe de altă parte, închideți ușa secțională de fiecare dată când trece cineva, pierdeți timp prețios de producție, iar angajații trebuie să aștepte mult timp în curentul de aer pentru ca ușa să se deschidă.
Prin instalarea unui NovoFold pe partea exterioară a peretelui exterior, puteți elimina dintr-o singură lovitură dezavantajele ușii secționale lente existente.

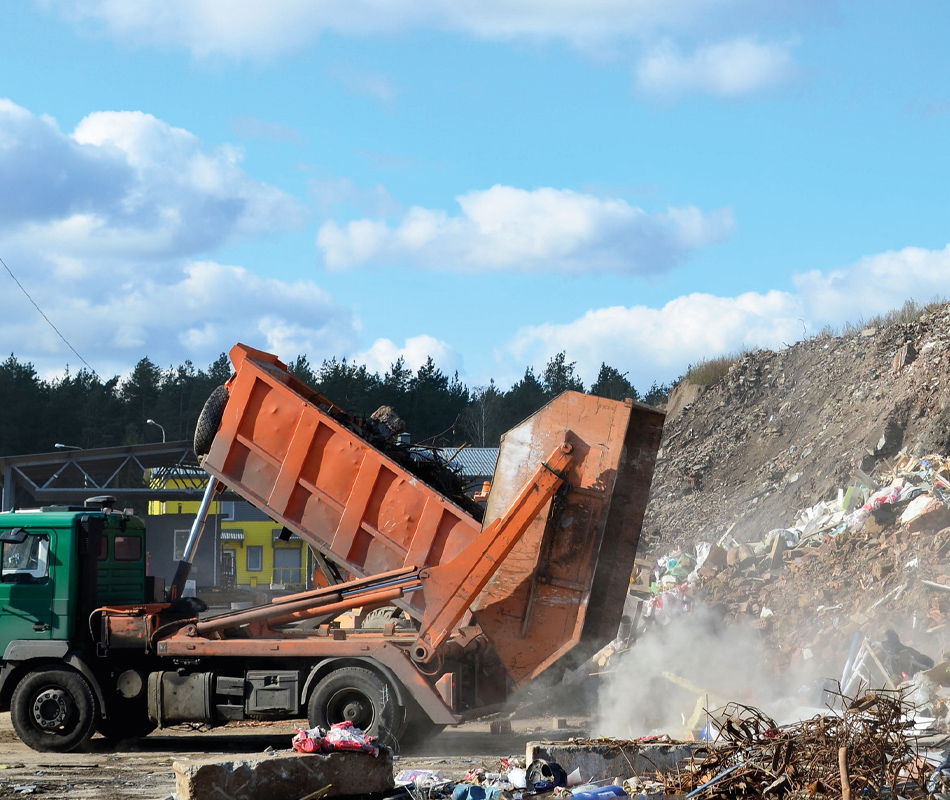

SISTEMELE DE RECUPERARE A DEȘEURILOR sunt adesea confruntate cu praf și murdărie. Acest lucru îngreunează utilizarea ușilor de mare viteză, deoarece murdăria rămâne prinsă în țesătură pe măsură ce aceasta se înfășoară. În plus, perdeaua din ghidaj poate fi deteriorată dacă se acumulează prea multă murdărie. Cu NovoFold, acest lucru nu mai este posibil datorită tehnologiei speciale de pliere. De asemenea, perdeaua de ușă deosebit de rezistentă este foarte puțin sensibilă la praf și murdărie. Același lucru este valabil și pentru restul construcției.
Acest lucru face ca NovoFold să fie ideală pentru companiile de prelucrare a deșeurilor și pentru toate celelalte afaceri în care se acumulează mult praf și murdărie.
NOVOFOLD este potrivit pentru orice tip de pasaj. Indiferent dacă este vorba de trafic aglomerat, presiune ridicată a vântului, condiții meteorologice dificile, praf și murdărie:
NovoFold funcționează fiabil pe termen lung!
EASYREPLACE | Opțiune
Opțiunea EasyReplace facilitează înlocuirea completă și parțială a cortinei ușii cu ajutorul capacelor de șine detașabile.

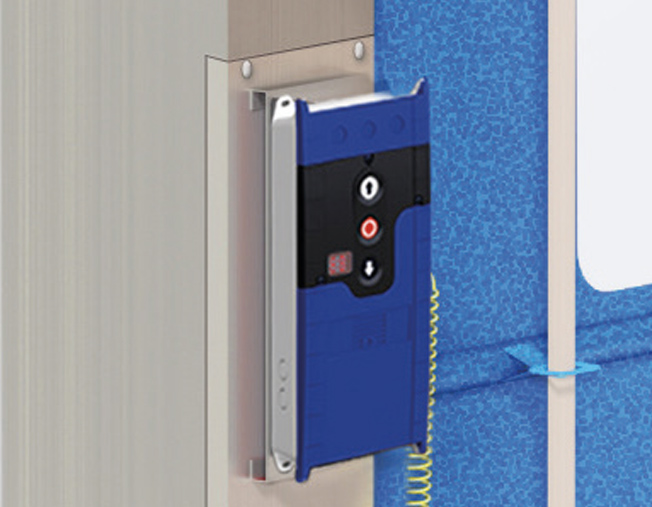

CONTROL
| Suprafața maximă (L × H) | 36 m² |
| Lățime max. | 6.000 mm |
| Înălțime max. | 6.000 mm |
| rezistent la vânt până la min. | 13 Bft |
| clasa max. de încărcare la vânt conform EN 12424 | 5 * |
| Viteza de deschidere cu regulator de frecvență | 1,1 m/s |
| Viteza de închidere cu regulator de frecvență | 0,5 m/s |
| Viteza de deschidere/închidere cu control standard | 0,9 m/s |
| Greutatea perdelei, clasa M2 | 900 g/m² |
| Adecvare ca ușă exterioară | da |
Tehnologie și detalii
Clasificarea încărcării la vânt
Clasificarea încărcării la vânt
Forța vântului | Presiunea vântului în pascali | Viteza vântului | Clasificare în conformitate cu DIN EN 12424 | Aplicație |
0 - vânt calm | 0,0 - 0,0 | < 1 km/h | Presiune scăzută a vântului Deschidere mică a ușii Camere mici Utilizare ocazională | |
1 - curent de aer liniștit | 0,0 - 0,1 | 1 - 5 km/h | ||
2 - briză ușoară | 2,0 - 5,9 | 6 - 11 km/h | ||
3 - briză ușoară | 6,9 - 17,7 | 12 - 19 km/h | ||
4 - briză moderată | 18,6 - 38,3 | 20 - 28 km/h | presiune medie a vântului deschidere mai mare a ușii camere mai mari utilizare regulată | |
5 - briză proaspătă | 39,2 - 70,6 | 29 - 38 km/h | ||
6 - vânt puternic | 71,6 - 116,7 | 39 - 49 km/h | ||
7 - vânt puternic | 117,7 - 179,5 | 50 - 61 km/h | ||
8 - vânt puternic | 180,5 - 262,9 | 62 - 74 km/h | ||
9 - furtună | 263,9 - 365,9 | 75 - 88 km/h | Clasa 1 - 300 N/m² | presiune mare a vântului deschidere mare a ușii spații mari în peretele exterior utilizare intensivă |
10 - furtună puternică | 366,9 - 495,4 | 89 - 102 km/h | Clasa 2 - 450 N/m² | |
11 - furtună asemănătoare uraganului | 496,4 - 652,4 | 103 - 117 km/h | Clasa 3 - 700 N/m² | |
12 - uragan | 653,3 - 836,8 | 118 - 133 km/h | Clasa 4 - 1.000 N/m² | |
13 - Uragan | 837,8 - 1.039,9 | 134 - 149 km/h | Clasa 5 > 1.000 N/m² | |
14 - Uragan | 1.049,7 - 1.294,9 | 150 - 166 km/h | ||
15 - Uragan | 1.304,7 - 1.579,4 | 167 - 183 km/h |
Date tehnice - Comenzi
Date tehnice - Comenzi
| Descrierea modelului | T100R | T100R FU, 1,5 kW | T100R FU, 3 kW | TS971 / TS981 | |
Versiune | Carcasă din plastic (IP54) 219 × 256 × 117 mm | ● | |||
| Carcasă din plastic (IP54) cu extensie 219 × 550 × 117 mm | o | ● | |||
| Ușă exterioară | ● | ||||
| Carcasă din plastic (IP65) 155 × 380 × 80 mm | ● | ||||
Conectare | L+N+PE, 230 V/50 Hz/16 A (lent) ± 10 %, fișă CEE cu 3 pini | ● | |||
| 3L+N+PE, 400 V/50 Hz/16 A ± 10 %, fișă CEE cu 5 pini | ● | ● | ● | ||
| Comutator de limită digital DES | ● | ● | ● | ● | |
| Două relee suplimentare fără potențial | ● | ● | ● | ● | |
Funcționare | Buton de deschidere/oprire/închidere (comutator cu membrană) | ● | ● | ● | ● |
| Butoane externe (deschidere/oprire/închidere sau temporizator) | o | o | o | o | |
| Telecomandă, tip Keeloq / Multibit (integrată) | o | o | o | o | |
| MagicSwitch: panou de control fără contact | o | o | o | o | |
| Comutator cu cheie: determină cine poate trece | o | o | o | o | |
| Întrerupător cu frânghie: operare pentru pietoni sau de la un stivuitor | o | o | o | o | |
| Bucla de inducție: 2 canale (separate) | o | o | o | o | |
| IXIO S: Detector cu infraroșu pentru instalare la interior până la H = 3,5 m | o | o | o | o | |
| IXIO D: Senzor infraroșu și detector de mișcare pentru instalare la interior până la H = 3,5 m | o | o | o | o | |
| Radar: detector de mișcare pentru instalare în interior și exterior până la H = 6 m | o | o | o | o | |
| Condor: senzor infraroșu și detector de mișcare pentru instalații interioare și exterioare până la H = 6 m | o | o | o | o | |
Siguranță | Grila de lumină: Asigurarea întregului pasaj până la H = 2.500 mm | o | o | o | o |
| Barieră de lumină: Protecția pasajului la înălțimea genunchilor | o | o | o | o | |
| IXIO D: Senzor infraroșu și detector de mișcare pentru instalare la interior până la H = 3,5 m | o | o | o | o | |
| Condor: senzor cu infraroșu și detector de mișcare pentru instalații interioare și exterioare până la H = 6 m | o | o | o | o | |
| Semafor roșu/verde (extensie A800) | o | o | o | o | |
| Lumină intermitentă | o | o | o | o | |
| Indicator al poziției porții | o | o | o | o | |
| Semnal sonor la închidere (opțional) | o | o | o | o | |
Speciale | 3 relee fără potențial | o | o | o | |
| Funcție de blocare bidirecțională | o | o | o | o | |
| Funcție de blocare | - / o | ||||
| Priză pentru detector de buclă de inducție (pre-cablat) | ● | ● | ● | ● | |
| Suport 2 × 70 mm | ● | ||||
Unitate de control SpeedRoller | PRIME | ● | o | ||
| Prime-XF | ● | ||||
| Strong-E | ● | o | |||
| Strong-FV | ● | o | |||
| puternic | ● | o | |||
| NovoZip | o | ● / o | |||
| NovoSpeed Thermo | ● / o | ||||
| Strong Outdoor | ● | ||||
| NovoFold | ● / o | ||||
| ● = versiune standard o = opțional | |||||
Date tehnice - Uși rulante de mare viteză pentru exterior
Date tehnice - Uși rulante de mare viteză pentru exterior
descriere | unitate | NovoZip | Termo | Strong Outdoor | NovoFold | |
Controlul vitezei | Control standard | deschis în m/s (aprox.) | 0,9 | |||
aproape în m/s (aprox.) | 0,9 | |||||
| Control cu regulator de frecvență | deschidere în m/s (aprox.) | 2,0 | 1,1 | 1,8 | 1,1 | |
aproape în m/s (aprox.) | 0,5 | 0,5 | 0,5 | 0,5 | ||
| siguranță | EN 13241 | ● | ● | ● | ● | |
| Rezistența la vânt | Valoarea minimă, în Bft | [cu WindLoad Optimiser] | 11 (- 117 km/h) | 11 (- 117 km/h) | 12 (- 133 km/h) | 13 (- 149 km/h) |
| Clasa de încărcare la vânt | max., în conformitate cu EN 12424 | Clasa 3 | Clasa 3 | Clasa 4 (B ≤ 4m) | Clasa 5 | |
Dimensiunea ușii | lățime | în mm, max. | 4.500 | 5.000 | 6.000 | 6.000 |
| Înălțime | în mm, max. | 4.500 | 5.000 | 6.000 | 6.000 | |
| Suprafața max. | în m², max. | 20,25 | 25 | 36 | 36 | |
Dimensiune totală fără spațiile libere de montare necesare | Lățime partea de acționare | lățime liberă + mm | 310 | 470 | 345/360 | 520 |
| Lățime latură rulment | lățime liberă + mm | 120 | 150 | 195 | 220 | |
| Înălțime | Înălțime liberă + mm | 500 | 1.100 | 650 | 1.070 | |
| Adâncime | de la perete, în mm | 370 | 1.200 | 435 | 400 | |
| Lățime cu capac de protecție, partea de acționare | Lățime liberă + mm | 310 | 350 | 430 | 520 | |
| Lățime cu capac de protecție, partea cu rulmenți | lățime liberă + mm | 120 | 150 | 240 | 220 | |
| Înălțime cu capac de protecție | Înălțime liberă + mm | 500 | 1.100 | 700 | 1.170 | |
| Adâncime cu capac de protecție | de la perete, în mm | 370 | 1.200 | 570 | 400 | |
| Unitate de comandă mare T100R FU 3 kW [400 V, 3L+ N + PE, IP65] | L × H × P = 300 × 600 × 160 mm | ● | ||||
| GFA TS971 | L × H × P = 155 × 386 × 90 mm | ● | ● | ● | ||
| GFA TS981 | L × H × P = 190 × 300 × 115 mm | o | o | o | ||
| Auto-reparare | Retragere automată (autoreparare) | ● | ||||
| Construcția ușii | autoportantă | ● | ||||
Perdea de ușă | Grosimea secțiunilor transparente | 0,8 / 20 mm | 0,8 mm | 20 mm | 0,8 mm | 0,8 mm |
| Grosimea perdelei colorate din plastic a ușii | 0,7 / 1,0 / 1,2 mm | 1,0 mm | 1,2 mm | 1,2 mm | ||
| Grosimea secțiunilor de izolație | 40 mm | 40 mm | ||||
| Întinderea perdelei ușii | Sistem de tensionare | ● | ||||
| Sistem de acționare cu lanțuri fără sfârșit / cablu de oțel | ● | |||||
Material de ghidare / finisaj al suprafeței | Oțel, galvanizat / acoperit cu vopsea | ● / - | ● / - | ● / - | ● / ● | |
| Oțel inoxidabil (304), lustruit | o | o | o | |||
| vopsit/poder acoperit în culoarea RAL în funcție de cerințele clientului | o | o | o | |||
Unitate de acționare și control | Comutatoare de limită electronice DES | ● | ● | ● | ● | |
| Alimentare | 230 V, L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | ||
| Siguranță | 16 A slow-blow | 16 A slow-blow | 16 A cu suflu lent | 16 A cu suflu lent | ||
| Întrerupător principal | o | o | o | o | ||
| Întrerupător de oprire de urgență | o | o | o | o | ||
| Detectarea direcției în deschiderea ușii | Grilă de lumină | ● | ● | ● | o | |
Barieră de lumină + margine de închidere de siguranță | o | o | o | ● | ||
Detector radar | o | o | o | o | ||
| Dispozitiv de siguranță a marginii de închidere | Optosenzori | o | o | |||
Deschidere de urgență | Manivela | ● | ● | |||
| Trage lanțul | o | ● | o | ● | ||
| UPS, 230 V | numai cu regulator de frecvență 230 V | o | ||||
| ● = versiune standard o = opțional | ||||||
Montaj
Cum instalez obloanele rulante de mare viteză Novoferm?
Următoarele videoclipuri ilustrează instalarea pas cu pas a obloanelor rulante de mare viteză Novoferm. Videoclipurile sunt destinate doar ca o completare a instrucțiunilor de instalare, utilizare și întreținere. Ele nu înlocuiesc instalarea profesională de către personal calificat și instruit.
INSTALAREA UNUI OBLON RULANT DE MARE VITEZĂ
Faceți clic pe animația din stânga pentru a vedea o demonstrație atractivă din punct de vedere vizual a instalării unei uși rulante de mare viteză Novoferm, folosind modelul NovoSpeed Strong Outdoor ca exemplu.
Animații / videoclipuri detaliate privind avantajele, instalarea și programarea obloanelor rulante de mare viteză Novoferm pot fi găsite pe canalul Novoferm YouTube:
https://www.youtube.com/NovofermVideos
MONTAJ NOVOSPEED TERMO
INSTALAREA UNUI OBLON RULANT DE MARE VITEZĂ
Făcând clic pe animația din stânga, instalarea unei uși rulante de mare viteză Novoferm este ilustrată într-un mod vizual atractiv, folosind modelul NovoSpeed Thermo ca exemplu.
Animații / videoclipuri detaliate privind avantajele, instalarea și programarea obloanelor rulante de mare viteză Novoferm pot fi găsite pe canalul Novoferm YouTube:
https://www.youtube.com/NovofermVideos
ASAMBLARE UȘI PLIABILE NOVOFOLD
INSTALAREA UNUI OBLON RULANT DE MARE VITEZĂ
Faceți clic pe animația din stânga pentru o demonstrație atractivă din punct de vedere vizual a modului de instalare a unei uși rulante de mare viteză Novoferm, folosind ușa pliabilă NovoFold ca exemplu.
Animații / videoclipuri detaliate privind avantajele, instalarea și programarea obloanelor rulante de mare viteză Novoferm pot fi găsite pe canalul Novoferm YouTube:
https://www.youtube.com/NovofermVideos
V-am trezit interesul?
Novoferm lucrează cu o rețea largă de distribuitori specializați în Germania - în vecinătatea dumneavoastră. Distribuitorii noștri autorizați Novoferm oferă consultanță profesională, vânzări, măsurători, instalare, demontare și eliminare ecologică a produselor noastre la prețuri competitive all-inclusive.
Vom fi bucuroși să vă ajutăm.
