Nivelatoare hidraulice de docuri

Pentru fiecare aplicație

Platformele hidraulice pentru docuri de la Novoferm sunt disponibile cu alimentare și în diferite modele. Ca punct culminant, vă oferim NovoDock EVO X ca nivelator de docuri de nouă generație, precum și NovoDock L730i ca punct de încărcare ISO ideal.

Obțineți o imagine de ansamblu pentru dumneavoastră!

Prezentare generală a nivelatoarelor de docuri

Nivelatoarele de docuri cu un mecanism de împingere permit utilizarea întregii zone de încărcare a camionului. Alimentarea mobilă este împinsă hidraulic și plasată pe zona de încărcare a camionului, creând o suprafață de contact fără sudură între zona de încărcare a vehiculului și rampa de încărcare. În cazul în care camionul nu este poziționat direct pe rampa de încărcare, acest spațiu puțin mai mare poate fi compensat de alimentatorul variabil.

Dispozitivele de nivelare a docurilor cu o pană pliabilă reprezintă versiunea de bază în tehnologia de încărcare. Aici, spațiul dintre clădire și camion este compensat de o pană pliabilă care se pliază în sus și este apoi plasată pe camion. Dispozitivele de nivelare a docurilor cu pene pliabile se caracterizează prin robustețe și sunt relativ ușor de utilizat.

NovoDock EVO X, noua generație de dispozitive de nivelare a docurilor, combină tehnologia de securitate inteligentă cu gestionarea și controlul digital al informațiilor, care este la fel de simplu pe cât este de rapid.

NovoDock L730i ca punct de încărcare ISO ideal. Designul unic al platformei de andocare asigură cea mai bună izolare posibilă în orice moment. Chiar și în timpul încărcării, nu pot pătrunde curenți de aer pe sub nivelatorul de docuri, prevenind astfel podurile de frig.

Comparație și proprietăți

Compararea nivelatoarelor de docuri cu furaje

	Caracteristicile produsului	L730i ISO	L730i Standard	L530	L530R	P1530	L550i	VL6020
	cu alimentare	●	●	●	●	●	●	●
	cu pană rabatabilă
	ISO dock	●	●
Pachete opționale	^VerdePlus	●	●	o	o	o	●
	^VerdeSLOD			o	o	o
	^IsoPlus			o	o	o	o
	^DoorPlus	o	o	o	o	o	o
	^SafetyPlus	o	o	o	o	o	o
	Sarcina nominală în conformitate cu EN 1398 în kN	60	60	60	60	60	100	60/20
	Lungimi nominale (NL) în mm	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500	3.500, 4.000, 4.500, 5.000
	Lățimi nominale în mm	2.000, 2.250	2.000, 2.250	1.750, 2.000, 2.250, 2.400	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000, 2.200, 2.250	2.000, 2.250, 2.400	2.000
Înălțime totală	600 mm			până la 3.000 mm (NL)	până la 3.000 mm (NL)
	700 mm/725 mm1⁾			până la 3.000 mm (NL)	până la 3.000 mm (NL)	până la 3.000 mm (NL)	până la 2.500 mm (NL)
	800 mm /830 mm2⁾	până la 3.000 mm (NL)	până la 3.000 mm (NL)				la 3.000 mm (NL)
	900 mm/1200 mm3⁾	la 3.000 mm (NL)	la 3.000 mm (NL)				de la 3.500 mm (NL)	până la 5.000 mm (NL)
	Lungimea penei de alimentare/pliere în mm	● 700 / o 1.000	● 500 / o 700 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	500	● 500 / o 1.000
	Alimentare electrică	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65	IP 65	IP 65	IP 65	IP 65	IP 65	IP 54
	Puterea motorului în kW	max. 1.5	max. 1.5	max. 1.5	max. 1.5	max. 1.5	max. 1.5	max. 1,5
Caracteristica modelului	Platoul plăcii de rupere în mm	8/10	8/10	8/10	8/10	8/10	10/12	8/10
Caracteristica modelului	Placă de rupere a penei de alimentare/pliere în mm	12/14	12/14	12/14	12/14	12/14	15/17	15/17
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600			330 (405)/300 (315)	330 (405)/300 (315)
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾	350 (400)/370 (400)	320/3404⁾	360 (440)/400 (435)	360 (440)/400 (435)	360 (460)/380 (430)	300/400
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600			430 (500)/290 (280)	430 (500)/290 (280)
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾	400 (430)/370 (370)	370/3104⁾	470 (540)/370 (390)	470 (540)/370 (390)	470 (590)/350 (390)	300/400
	Lungime nominală 2750, înălțime totală 600				400 (500)/270 (270)
	Lungime nominală 2750, înălțime totală 700				430 (530)/350 (370)
	Lungime nominală 3000, înălțime totală 600			420 (475)/270 (260)	420 (475)/270 (260)
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾	340 (370)/330 (350)	310/3104⁾	480 (565)/400 (390)	480 (565)/400 (390)	480 (590)/400 (380)
	Lungimea nominală 3000, înălțimea totală 800 /9002⁾	400 (430)/370 (400)	370/3504⁾				370/400
	Lungime nominală 3500, înălțime totală 800
	Lungimea nominală 3500, înălțimea totală 900/12003⁾						450/400	400/600
	Lungimea nominală 4000, înălțimea totală 900/12003⁾						450/400	400/650
	Lungime nominală 4500, înălțime totală 900/12003⁾						450/400	400/750
	Lungime nominală 5000, înălțime totală 1200							400/775
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %
	Sistem de control	Novo i-Vision	Novo i-Vision	Novo SuperVision 5	Novo SuperVision 5	Novo SuperVision 5	Novo i-Vision	Control cu 5 butoane
	Versiunea Novo i-Vision	● TA \| oTAD	● TA \| o TAD	o TA \| o TAD	o TA \| o TAD	o TA \| o TAD	● TA \| o TAD
	Interfața de comunicare Novoferm (NCI)	●	●	o	o	o	●
Culori	RAL 5010 (albastru gențiană)	●	●	●	●	●	●	●
	RAL 7016 (gri antracit)	●	●	●	●	●	●	●
	RAL 9005 (negru)	●	●	●	●	●	●	●
	Alte culori RAL	o	o	o	o	o	o	o
	galvanizat	o	o	o	o	o	o	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Compararea nivelatoarelor de docuri cu pene pliabile

	Caracteristicile produsului	L320	L320R	L320e	P1320	L350i
	cu alimentare
	cu pană rabatabilă	●	●	●	●	●
	Docă ISO
Pachete opționale	^GreenPlus	o	o	o	o	●
	^VerdeSLOD
	^IsoPlus	o	o		o	o
	^DoorPlus	o	o	o	o
	^SafetyPlus	o	o	o	o	o
	Sarcina nominală în conformitate cu EN 1398 în kN	60	60	60	60	100
	Lungimi nominale (NL) în mm	2.000, 2.500, 2.750, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.250, 2.500, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Lățimi nominale în mm	2.000, 2.100, 2.250	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000	2.000, 2.200, 2.250	1.750, 2.000, 2.250
Înălțime totală	600 mm	până la 3.000 mm (NL)	până la 3.000 mm (NL)	până la 3.000 mm (NL)	până la 3.000 mm (NL)	până la 3.000 mm (NL)
	700 mm/725 mm1⁾					până la 3.000 mm (NL)
	800 mm /830 mm2⁾					la 3.000 mm (NL)
	900 mm/1200 mm3⁾					de la 4.000 mm (NL)
	Lungimea penei de alimentare/pliere în mm	400	400	400	400	400
	Alimentare electrică	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65	IP 65	IP 65	IP 65	IP 65
	Puterea motorului în kW	max. 0.75	max. 0,75	max. 0,75	max. 0,75	max. 1,5
Caracteristica modelului	Platoul plăcii de rupere în mm	6/8	6/8	6/8	6/8	8/10
Caracteristica modelului	Placă de rupere a penei de alimentare/pliere în mm	12/14	12/14	12/14	12/14	15/17
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600	360/300	360/300	360/270		250/290
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾				360/320	290/340
	Lungime nominală 2250, înălțime totală 600			360/270
	Lungime nominală 2500, înălțime totală 600	380/270	380/270	330/270		310/270
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾				380/290	360/330
	Lungime nominală 2750, înălțime totală 600	390/270	390/270
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600	400/260	400/260	270/270		360/270
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾				400/290	430/330
	Lungimea nominală 3000, înălțimea totală 800 /9002⁾
	Lungime nominală 3500, înălțime totală 800					520/350
	Lungimea nominală 3500, înălțimea totală 900/12003⁾
	Lungimea nominală 4000, înălțimea totală 900/12003⁾					570/350
	Lungimea nominală 4500, înălțimea totală 900/12003⁾					620/350
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %
	Sistem de control	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo i-Vision
	Versiunea Novo i-Vision	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	● HAR1
	Interfața de comunicare Novoferm (NCI)	o	o	o	o	●
Culori	RAL 5010 (albastru gențiană)	●	●	●	●	●
	RAL 7016 (gri antracit)	●	●	●	●	●
	RAL 9005 (negru)	●	●	●	●	●
	Alte culori RAL	o	o	o	o	o
	galvanizat	o	o	o	o	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Detalii Novodock Evo x - nivelator de andocare de ultimă generație

Detalii despre Novodock Evo x

URMĂTOAREA GENERAȚIE DE NIVELATOARE DE DOCURI

Siguranță X-TRA iQ-Slide - alimentarea inteligentă urmărește camionul iQ-Slide este o soluție patentată care avansează automat alimentarea dispozitivului de nivelare a docurilor și astfel urmărește camionul. Acest lucru previne alunecarea alimentării de pe camion. În cazul în care avansul a parcurs distanța maximă și nu mai este posibil să urmeze camionul, se emite un semnal de avertizare și un LED pe unitatea de comandă indică faptul că funcția nu mai este activă.

Funcția SLOD - deschiderea ușilor camioanelor în siguranță Datorită funcției SLOD, operatorul poate deschide ușile din spate ale camioanelor fără a risca să cadă de pe dispozitivul de nivelare. Un avantaj decisiv în materie de siguranță. Toate mișcările nivelatoarelor de docuri cu această funcție sunt efectuate cu un singur buton de comandă. Simplu și eficient.

X-TRA Silent Alu-Slide - tranziție lină de la autocamion la nivelatorul de docuri. Segmentele din aluminiu de înaltă rezistență permit o tranziție mai lină de la alimentare la camion. Acest lucru protejează bunurile transportate și stivuitorul, dar, mai presus de toate, este mai ergonomic pentru șoferul stivuitorului și, prin urmare, îi solicită mai puțin spatele. În plus, nivelul de zgomot este considerabil mai scăzut. Suprafața de sprijin liberă mai lungă a segmentelor din aluminiu crește siguranța și reduce riscul de alunecare de pe stivuitor.

Silence Plus - ca și cum ai merge pe tălpi silențioase Noua acoperire opțională de pe EVO X reduce nivelul de zgomot cu până la 85%! Teste independente (de exemplu, TÜV Nord) certifică reducerea enormă a zgomotului de rulare. Valorile rezistenței la alunecare și ale durabilității produselor comparabile sunt, de asemenea, depășite.

Avantajele produsului
Funcție de economisire a energiei care duce la un consum de energie redus cu peste 70	Ghidarea utilizatorului prin intermediul LED-ului
Funcția QuickDock	Funcția SLOD
Funcția iQ-Slide incl. semnal sonor	Afișarea intervalului de întreținere
Conformitate IP65 și RoHS

Culori standard RAL ale nivelatoarelor de docuri

X-TRA EFFIZIENZ

Funcția QuickDock - Păstrați simplitatea Cel mai rapid și mai simplu mod de operare a dispozitivului de nivelare a cheiului: pur și simplu apăsați un buton pentru a atașa alimentarea. Nu putea fi mai rapid sau mai ușor. Butonul QuickDock este singura modalitate de acționare precisă și sigură a EVO X. Alimentatorul este ridicat și extins în modul "om mort".

Control și operare - Novo i-Vision X Nivelatorul este operat cu ajutorul unității de control Novo i-Vision X furnizate. În plus față de cea mai recentă tehnologie ecologică, unitatea de comandă are funcții unice, cum ar fi

Funcția de economisire a energiei, care duce la un consum de energie redus cu peste 70
Ghidarea utilizatorului prin intermediul LED-ului
Funcția QuickDock
Funcția SLOD
Funcția iQ-Slide, inclusiv semnal acustic
Afișarea intervalului de întreținere
Conformitate IP65 și RoHS

CONECTIVITATE X-TRA

Logistică 4.0la bord În orice moment, din orice locație, indiferent de sistem. Fie că este vorba despre starea curentă, durata ultimei încărcări, frecvența medie, starea de întreținere și multe altele, EVO X își ține clienții și utilizatorii la curent în orice moment.

Performanță de top Datorită portalului de andocare LION 4.0 integrat, cu noile sale opțiuni complete, EVO X devine mai eficient pe zi ce trece.

REFERINȚA ÎN MATERIE DE SIGURANȚĂ, EFICIENȚĂ ȘI CONECTIVITATE

Nivelator de docuri EVO X cu principiul iQ-Slide

Alimentarea inteligentă urmărește camionul
Situația de încărcare este sigură

Nivelator de docuri standard fără principiul iQ-Slide

Alimentare standard fără avertizare
Situația de încărcare este critică.

Detalii Novodock L730i - Punct de încărcare ISO ideal

Detalii despre Novodock L730i

Avantajele produsului
Pachet ^GreenPLUS standard, până la 70 % economie de energie	Rata de avans 500/700/1.000 mm
Design complet izolat, încapsulat	Izolație de 45 mm
Forțele de apropiere sunt canalizate în placa de bază	Pachet opțional ^DoorPLUS
de asemenea, complet izolat în timpul încărcării	NCI la bord
Capacitate de control inferior	Produs Green Solution

Culori standard RAL ale nivelatoarelor de docuri

Nu doar pentru depozitele frigorifice Nicio altă soluție de încărcare nu oferă toate aceste beneficii într-un singur pachet. Costurile energetice în creștere combinate cu prețul atractiv fac ca această soluție inteligentă să fie interesantă pentru orice depozit încălzit sau refrigerat.

Sustenabilitate și economie de energie Pachetul standard ^GreenPLUS asigură utilizarea de materiale reciclabile. Datorită unei funcții de economisire a energiei, L730i economisește până la 70 % din costurile de energie în comparație cu soluțiile convenționale și aduce o contribuție importantă_{lareducerea emisiilor de CO2}.

Eficiență sporită prin automatizare Pachetul DoorPLUS controlează nivelatorul de docuri, ușa secțională acționată electric, o garnitură gonflabilă a ușii și eventualele echipamente precum semafoarele și luminile de încărcare într-o singură carcasă. Împreună cu ghidarea utilizatorului cu LED-uri, funcționarea incorectă este imposibilă și sunt evitate daunele. Funcția AutoDock readuce în siguranță toate produsele conectate la poziția de repaus, sporind astfel eficiența.

Viitorul este deja la bord Interfața de comunicare Novoferm (NCI) integrată furnizează peste 50 de parametri importanți. Cu ajutorul software-ului LION 4.0, puteți analiza datele pentru o încărcare eficientă.

UN STUDIU DOVEDEȘTE ECONOMII ENORME DE ENERGIE

Necesarul de energie pentru încălzire este redus cu 40 %. Modelele termice ale clădirii și ale fluxului de aer sunt generate în condiții realiste prin conectarea programelor software TRNSYS și TRNFLOW, care au fost testate și verificate. Studiul determină în mod verificabil comportamentul termic al halei logistice și eficiența energetică a încapsulării punții de încărcare.

Pentru calcul au fost formulate următoarele ipoteze:

hală logistică, standardul actual, temperatura camerei 15 °C
4 încărcături pe punct de încărcare pe zi, 5 zile pe săptămână
în 75 % din cazuri, încărcarea are loc simultan pe ambele părți
durata medie a încărcării: 30 min

DIE IDEAL ISO-VERLADESTELLE

Designul unic al NovoDock L730i asigură cea mai bună izolare posibilă a punctului de încărcare în orice moment.
Chiar și în timpul încărcării, nu pătrund curenți de aer pe sub nivelatorul de docuri, evitându-se astfel un pod rece.

Necesarul anual de energie pentru încălzire în kWh/a

Calcularea transferului de căldură

Calcularea temperaturii de suprafață și a temperaturii camerei

Vremea Potsdam locație de referință

PENTRU DEPOZITE CU TEMPERATURĂ CONTROLATĂ

NovoDock L730i închis

NovoDock L730i deschis

Ilustrația prezintă o situație tipică de încărcare cu NovoDock L730i. Schimbul de condiții de temperatură diferite este evitat. Vremea rămâne afară, iar temperatura din hală rămâne aproape constantă.

NovoDock L730i în mișcare

Situația de încărcare în secțiune transversală

NOVODOCK L730I PENTRU PUȚELE DE INSTALARE ISO Deoarece forțele de abordare pot fi introduse direct în planșeul clădirii, proiectarea puțului de instalare este, de asemenea, mult mai simplă în comparație cu rampele de încărcare ISO convenționale.

NOVODOCK L730I PENTRU PUȚURI DEINSTALARESTANDARD Varianta pentru puțuri de instalare standard nu necesită măsuri structurale speciale și oferă rezultate la fel de bune.

NovoDock L730i Groapă de instalare ISO / groapă de instalare standard

Punct de încărcare ISO convențional

AVANTAJE FAȚĂ DE UN SPAȚIU DE ÎNCĂRCARE ISO CONVENȚIONAL

Caracteristici	NovoDock L730i	Punct de încărcare ISO convențional
Pregătirea gropii	simplă	complexă
Poate fi condus sub	posibil în orice moment	Posibil numai atunci când ușa este deschisă
Izolare în timpul încărcării	posibil în orice moment	nu este dat
Pachet ^GreenPLUS	consum de energie redus cu până la 70 %	nu este disponibil
Pachetul ^DoorPLUS	Ușa, dock leveller, TAD și echipamentul sunt controlate de o singură unitate de control	nu este disponibil, sunt necesare diverse comenzi
Forțele de apropiere	sunt introduse direct în placa de bază	complex, este necesar un șorț de protecție împotriva înghețului solid

Detalii NovoDock L530 cu alimentare

Detalii NovoDock L530

NIVELATOR HIDRAULIC DE DOCURI CU ALIMENTARE PENTRU CELE MAI ÎNALTE CERINȚE

NovoDock L530 este optimizat pentru cerințele crescute ale pieței și combină avantajele diferitelor sisteme. Platforma hidraulică cu alimentare este deosebit de robustă și permite încărcarea eficientă datorită tehnologiei de control de ultimă oră.

Noul sistem de acționare NovoSmart Drive asigură cea mai simplă și eficientă funcționare cu cel mai mic consum de energie.

Avantajele produsului
Sistem de acționare NovoSmart Drive	Construcție robustă din oțel
Funcția SLOD previne accidentele (opțional)	Asamblare rapidă datorită cadrului Z
Produs Green Solution	Pachete opționale pentru configurație personalizată
Consum de energie cu până la 70% mai mic	NCI la bord (opțional)

Culori standard RAL ale nivelatoarelor de docuri

Detalii Novodock L530R cu alimentare

Detalii despre Novodock L530R

NIVELATOR HIDRAULIC DE DOCURI CU ALIMENTARE CA SOLUȚIE DE ÎNLOCUIRE

NovoDock L530R este special conceput ca o soluție de înlocuire și combină avantajele diferitelor sisteme. Platforma hidraulică cu alimentare este deosebit de robustă și permite încărcarea eficientă datorită tehnologiei de control de ultimă oră. Noul sistem de acționare NovoSmart Drive asigură cea mai simplă și eficientă funcționare, cu cel mai mic consum de energie.

Avantajele produsului
Sistem de acționare NovoSmart Drive	Construcție robustă din oțel
Funcția SLOD previne accidentele (opțional)	Înlocuire rapidă datorită cadrului Z special
Produs Green Solution	Pachete opționale pentru configurație personalizată
Consum de energie redus cu până la 70	NCI la bord (opțional)

Culori standard RAL ale nivelatoarelor de docuri

Detaliu cadru Z GZ

Detaliu al cadrului Z AZ

Detaliu Cadru Z FZ

Detalii Novodock L550i cu alimentare

Detalii despre Novodock L550i

NIVELATOR HIDRAULIC CU ALIMENTARE

NovoDock L550i este proiectat special pentru mărfuri mai grele. Nivela hidraulică de docuri cu alimentare combină construcția robustă din oțel cu tehnologia de control de ultimă generație, permițând astfel încărcarea eficientă. La fel ca în cazul tuturor produselor cu pachetul GreenPlus, sunt utilizate materiale care îndeplinesc standardele actuale de mediu și care au o contribuție importantă la reducerea emisiilor de CO2 cu cerințe energetice extrem de scăzute.

Avantajele produsului
Pachet ^GreenPLUS standard, până la 70 % economie de energie	datorită capacității mai mari de încărcare dinamică de 100 kN
Sistem de control Novo i-Vision	Potrivit în special pentru sarcini mai grele
NCI la bord	Produsul Green Solution
Produs Green Solution	Pachete opționale pentru configurație personalizată

Culori standard RAL ale nivelatoarelor de docuri

Detalii Novodock P1530 cu alimentare

Detalii Novodock P1530

NIVELATOR HIDRAULIC DE DOCURI CU ALIMENTARE ÎN CADRU DE OȚEL

Datorită cadrului din oțel, NovoDock P1530 poate fi instalat în fața clădirii și poate servi și ca bază pentru o rampă de încărcare. Platforma hidraulică de doc cu alimentare este deosebit de robustă și permite încărcarea eficientă datorită tehnologiei de control de ultimă oră. Noul sistem de acționare NovoSmart Drive asigură cea mai simplă și eficientă funcționare, cu cel mai mic consum de energie.

Avantajele produsului
Pachet opțional ^GreenPLUS, până la 70 % economie de energie	Pachete opționale pentru configurație personalizată
Sistem de acționare NovoSmart Drive	Construcție robustă din oțel
Funcția SLOD previne accidentele (opțional)	Picioare de susținere reglabile în înălțime

Culori standard RAL ale nivelatoarelor de docuri

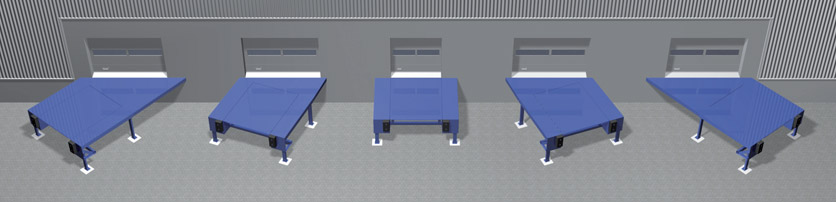

Design unghiular (90°, 75°, 60°, 45°, 105°, 120°, 135°)

Detalii Novodock VL6020 cu alimentare

Detalii Novodock VL6020

NovoDock VL6020 este proiectat pentru cerințele flexibile ale utilizatorilor. În plus față de avantajele unui nivelator de docuri normal cu comenzi și sisteme hidraulice de ultimă generație, designul oferă, de asemenea, opțiunea de încărcare și descărcare a camionetelor. Totul la o singură stație de încărcare.

Nivela de docuri este operată cu ajutorul comenzii cu 5 butoane furnizate. Camioanele sunt încărcate în poziția normală. Comanda poate fi comutată în modul transportor cu o capacitate de încărcare dinamică de 20 kN. În acest mod, doar avansul central cu lățimea de 1200 mm este extins și doar o cantitate foarte mică de forță (maximum 50 kg) este transferată către camionetă.

Avantajele produsului
alimentare în trei părți	Construcție robustă din oțel
Stație de încărcare flexibilă

Culori standard RAL ale nivelatoarelor de docuri

Detalii NovoDock L320 cu pană rabatabilă

Detalii NovoDock L320

Nivelatoarele hidraulice de docuri cu pană rabatabilă și-au dovedit eficiența în tehnologia de încărcare s-a stabilit ca versiunea de bază în tehnologia de încărcare. NovoDock L320 redefinește acest standard. Acesta combină mulți ani de experiență și o construcție robustă din oțel cu un design nou și o tehnologie de control de ultimă oră. Este de la sine înțeles că sunt utilizate numai materiale care respectă standardele de mediu actuale.

Avantajele produsului
Nivelator hidraulic cu pană rabatabilă	Pachete de opțiuni pentru configurație personalizată
Design complet nou	Construcție robustă din oțel
construcție nouă cu cadru în Z	asamblare rapidă

Culori standard RAL ale nivelatoarelor de docuri

Detalii Novodock L320R cu pană pliabilă

Detalii despre Novodock L320R

NIVELATOR HIDRAULIC DE DOCURI CU PANĂ PLIABILĂ CA SOLUȚIE DE ÎNLOCUIRE

Dispozitivele hidraulice de nivelare a docurilor cu o pană rabatabilă s-au impus ca fiind versiunea de bază în tehnologia de încărcare. Novo-Dock L320R este special conceput pentru înlocuirea nivelatoarelor de docuri existente. Acesta combină mulți ani de experiență și o construcție robustă din oțel cu un design nou și o tehnologie de control de ultimă oră.

Avantajele produsului
Design complet nou	Construcție robustă din oțel
Pachete de opțiuni pentru configurație personalizată	înlocuire rapidă datorită cadrului Z special

Culori standard RAL ale nivelatoarelor de docuri

Detaliu al cadrului Z AZ

Detaliu cadru Z GZ

Detaliu Cadru Z FZ

Detalii Novodock L320e cu pană pliabilă

Detalii despre Novodock L320e

NIVELATOR DE DOCURI OPTIMIZAT PENTRU TRANSPORT CU PANĂ RABATABILĂ

Dispozitivele hidraulice de nivelare a docurilor cu o pană rabatabilă s-au impus ca versiunea de bază în tehnologia de încărcare. L320e redefinește acest standard. Acesta este optimizat pentru transport și este disponibil în două versiuni.

În timp ce NovoDock L320e ECO este pregătit doar cu un cadru spate, NovoDock L320e ECOPlus include un cadru de groapă optimizat pentru transport. Ambele versiuni necesită o pregătire specială a gropii.

Până la 30 de unități NovoDock L320e pot fi transportate pe un camion sau într-un container.

Avantajele produsului
Nivelator de docuri optimizat pentru transport cu pană rabatabilă	Nivelator de docuri optimizat pentru transport cu pană rabatabilă
Design complet nou	Pachete de opțiuni pentru configurație personalizată
Asamblare rapidă

Culori standard RAL ale nivelatoarelor de docuri

NovoDock L320e ECO

NovoDock L320e ECOPlus

Detalii NovoDock P1320 cu pană rabatabilă

Detalii NovoDock P1320

DISPOZITIVE HIDRAULICE DE NIVELARE A DOCURILOR CU PENE PLIABILE ÎN CADRU DE OȚEL

Datorită cadrului din oțel, NovoDock P1320 poate fi instalat în fața clădirii și poate servi, de asemenea, ca bază pentru o ecluză de încărcare. Cu sistemul de control Novo Classic Plus integrat, nivelatorul de docuri este ușor și sigur de utilizat. NCI este disponibil ca opțiune pentru NovoDock P1320.

Avantajele produsului
Pachet ^GreenPLUS opțional, până la 70 % economii de energie	Pachet ^GreenPLUS opțional, până la 70 % economie de energie
Design complet nou	Pachete opționale pentru configurație personalizată
Picioare de susținere reglabile în înălțime

Culori standard RAL ale nivelatoarelor de docuri

Design unghiular (90°, 75°, 60°, 45°, 105°, 120°, 135°)

Detalii Novodock L350I cu pană pliabilă

Detalii despre Novodock L350I

NIVELATOR HIDRAULIC DE DOCURI CU PANĂ RABATABILĂ ȘI CAPACITATE DE ÎNCĂRCARE MAI MARE

NovoDock L350i cu pană rabatabilă este operat în mod convenabil și sigur cu ajutorul unității de control integrate Novo i-Vision HA. La fel ca toate produsele Green Solution, NovoDock L350i asigură, de asemenea, o reducere a emisiilor de CO2 și economii la costurile de operare datorită cerințelor energetice optimizate. Construcția stabilă din oțel rămâne neschimbată, iar NCI oferă avantajul decisiv față de toate celelalte nivelatoare de docuri de pe piață cu o pană rabatabilă.

Avantajele produsului
Pachet ^GreenPLUS standard, până la 70 % economie de energie	Pachete opționale pentru configurație personalizată
Produs Green Solution	Produsul Green Solution
Potrivit în special pentru mărfuri mai grele datorită capacității de încărcare dinamică mai mare de 100 kN	Autotaster
Sistem de control Novo i-Vision

Culori standard RAL ale nivelatoarelor de docuri

NovoDock-L350i

PROIECT Centrul de expediere ebm-papst Mulfingen GmbH & Co. KG

LOCALIZAREA PROIECTULUI Mulfingen-HollenbachARHITECT Kraft+Kraft Architekten, Schwäbisch HalPROFILUL CERINȚELOR Cerințe ridicate privind tehnologia de încărcare modernă, eficientă și sigură, precum și soluții de protecție împotriva incendiilor funcționale și de înaltă calitate.

FINALIZARE Mai 2017

PRODUSE NOVOFERM - 50x rampe de încărcare NovoDock P1530i cu structură H100, nivelator de docuri S420, tampon AZJ500, semafoare

și cricuri pentru roți - 8x grilaje rulante - 74x uși industriale secționale Thermo 40 - 4x obloane rulante de mare viteză NovoSpeed Flex HardEdge - 2x uși antifoc glisante - T30 SKE - T90 SKE

- 67x uși cu cadru tubular din aluminiu NovoFire - T30 parțial cu panou lateral - F30/ F90 geamuri fixe - T90/ T90 - 46x uși din tablă de oțel NovoPorta Premio - T30 - T90 - MZ

PROIECT Centrul logistic Freudenberg Filtration FFT

Locația proiectului Kaiserslautern

ARHITECT Architekturbüro Edinger GmbH

FINALIZARE 2013

PROFILUL CERINȚELOR Cerințe ridicate privind tehnologia de încărcare modernă, eficientă și sigură

PRODUSE NOVOFERM NovoEASY, NovoDock, NovoSeal și accesorii

PROIECT Hala de transbordare BTG - Feldberg & Sohn GmbH & Co. KG Bocholt

PROIECT Locația Bocholt

Client Client BTG Feldberg & Sohn GmbH & Co. KG, Bocholt

Antreprenor general Depenbrock Bau GmbH & Co. KG, Stemwede

PROFILUL CERINȚELOR Cerințe ridicate privind tehnologia de încărcare modernă, eficientă și sigură

PRODUSE NOVOFERM - 74x Dispozitive hidraulice de nivelare a docurilor - 74x Uși termo secționale - 77x Garnituri pentru uși

PROIECT Centrul logistic symbiolog

Locația proiectului Burgbernheim

Client Symbio-Immobilien AG, Winterhur, Elveția

Planificare generală, managementul proiectului Baumann Gesamtplanungs GmbH, Stuttgart

Antreprenor general BAU WOLFF & MÜLLER, Waldenburg

PROFILUL CERINȚELOR Cerințe ridicate privind tehnologia de încărcare modernă, eficientă și sigură, precum și soluții de protecție împotriva incendiilor funcționale și de înaltă calitate

FINALIZARE Februarie 2017

PRODUSE NOVOFERM - Nivelatoare de docuri NovoDock L530i și VL6020 cu uși secționale Thermo 40, garnituri de ușă, tampoane din cauciuc și ajutoare de intrare

- Uși secționale industriale Alu 40 cu ușă laterală asortată - Uși cu cadru tubular din aluminiu NovoFire - T30/T90 - Uși din tablă de oțel NovoPorta Premio - T30 - T90 - MZ

PROIECT NSM-Löwen Entertainment

Locația proiectului Bingen

Client NSM-Löwen Entertainment GmbH

Arhitect Dipl.-Ing. Olaf Neusch, Sigmaringen

PRODUSE NOVOFERM - Dispozitive de nivelare a docurilor NovoDock L500i - Garnituri de etanșare a ușilor NovoSeal S420 - Set de dispozitive de asistență la intrarea în incintă cu crampoane electrice - Set de tampoane din oțel - Uși secționale industriale NovoDoor Thermo 45 - Uși de mare viteză NovoSpeed Heavy Indoor - Uși multifuncționale MZ 53-1 și

MZ 53-2 - Uși antifoc T30-1 N2/50

Tehnologie și detalii

Date tehnice Novodock L730I

Date tehnice

	Caracteristicile produsului	L730i ISO	L730i Standard
	cu alimentare	●	●
	cu pană rabatabilă
	ISO dock	●	●
Pachete opționale	^GreenPlus	●	●
	^GreenSLOD
	^IsoPlus
	^DoorPlus	o	o
	^SafetyPlus	o	o
	Sarcina nominală conform EN 1398 în kN	60	60
	Lungimi nominale (NL) în mm	2.000, 2.500, 3.000	2.000, 2.500, 3.000
	Lățimi nominale în mm	2.000, 2.250	2.000, 2.250
Înălțime totală	600 mm
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾	până la 3.000 mm (NL)	până la 3.000 mm (NL)
	900 mm/1200 mm3⁾	la 3.000 mm (NL)	la 3.000 mm (NL)
	Lungimea penei de alimentare/pliere în mm	● 700 / o 1.000	● 500 / o 700 / o 1.000
	Alimentare electrică	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65	IP 65
	Puterea motorului în kW	max. 1.5	max. 1.5
Caracteristici de design	Placă de grilaj în mm	8/10	8/10
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	12/14	12/14
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾	350 (400)/370 (400)	320/3404⁾
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾	400 (430)/370 (370)	370/3104⁾
	Lungime nominală 2750, înălțime totală 600
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾	340 (370)/330 (350)	310/3104⁾
	Lungime nominală 3000, înălțime totală 800 /9002⁾	400 (430)/370 (400)	370/3504⁾
	Lungime nominală 3500, înălțime totală 800
	Lungime nominală 3500, înălțime totală 900/12003⁾
	Lungime nominală 4000, înălțime totală 900/12003⁾
	Lungimea nominală 4500, înălțimea totală 900/12003⁾
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %	12,5 %
	Sistem de control	Novo i-Vision	Novo i-Vision
	Versiunea Novo i-Vision	● TA \| oTAD	● TA \| o TAD
	Interfața de comunicare Novoferm (NCI)	●	●
Culori	RAL 5010 (albastru gențiană)	●	●
	RAL 7016 (gri antracit)	●	●
	RAL 9005 (negru)	●	●
	Alte culori RAL	o	o
	galvanizat	o	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de alimentare 700/1.000 ca pentru L730i ISO

Date tehnice NovoDock L530

	Caracteristicile produsului	L530
	cu alimentare	●
	cu pană rabatabilă
	ISO dock
Pachete opționale	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Sarcina nominală conform EN 1398 în kN	60
	Lungimi nominale (NL) în mm	2.000, 2.500, 3.000
	Lățimi nominale în mm	1.750, 2.000, 2.250, 2.400
Înălțime totală	600 mm	până la 3.000 mm (NL)
	700 mm/725 mm1⁾	până la 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Lungimea penei de alimentare/pliere în mm	● 500 / o 1.000
	Sursă de alimentare	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65
	Puterea motorului în kW	max. 1,5
Caracteristici de design	Placă cu lamele în mm	8/10
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	12/14
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600	330 (405)/300 (315)
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾	360 (440)/400 (435)
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600	430 (500)/290 (280)
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾	470 (540)/370 (390)
	Lungime nominală 2750, înălțime totală 600
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600	420 (475)/270 (260)
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾	480 (565)/400 (390)
	Lungime nominală 3000, înălțime totală 800 /9002⁾
	Lungime nominală 3500, înălțime totală 800
	Lungime nominală 3500, înălțime totală 900/12003⁾
	Lungime nominală 4000, înălțime totală 900/12003⁾
	Lungime nominală 4500, înălțime totală 900/12003⁾
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %
	Sistem de control	Novo SuperVision 5
	Versiunea Novo i-Vision	o TA \| o TAD
	Interfața de comunicare Novoferm (NCI)	o
Culori	RAL 5010 (albastru gentian)	●
	RAL 7016 (gri antracit)	●
	RAL 9005 (negru)	●
	Alte culori RAL	o
	galvanizat	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Date tehnice NovoDock L530R

	Caracteristicile produsului	L530R
	cu alimentare	●
	cu pană rabatabilă
	ISO dock
Pachete opționale	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Sarcina nominală conform EN 1398 în kN	60
	Lungimi nominale (NL) în mm	2.000, 2.500, 2.750, 3.000
	Lățimi nominale în mm	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Înălțimea totală	600 mm	până la 3.000 mm (NL)
	700 mm/725 mm1⁾	până la 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Lungimea penei de alimentare/pliere în mm	● 500 / o 1.000
	Sursă de alimentare	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65
	Puterea motorului în kW	max. 1,5
Caracteristici de design	Placă cu lamele în mm	8/10
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	12/14
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600	330 (405)/300 (315)
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾	360 (440)/400 (435)
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600	430 (500)/290 (280)
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾	470 (540)/370 (390)
	Lungime nominală 2750, înălțime totală 600	400 (500)/270 (270)
	Lungime nominală 2750, înălțime totală 700	430 (530)/350 (370)
	Lungime nominală 3000, înălțime totală 600	420 (475)/270 (260)
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾	480 (565)/400 (390)
	Lungime nominală 3000, înălțime totală 800 /9002⁾
	Lungime nominală 3500, înălțime totală 800
	Lungime nominală 3500, înălțime totală 900/12003⁾
	Lungime nominală 4000, înălțime totală 900/12003⁾
	Lungime nominală 4500, înălțime totală 900/12003⁾
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %
	Sistem de control	Novo SuperVision 5
	Versiunea Novo i-Vision	o TA \| o TAD
	Interfața de comunicare Novoferm (NCI)	o
Culori	RAL 5010 (albastru gentian)	●
	RAL 7016 (gri antracit)	●
	RAL 9005 (negru)	●
	Alte culori RAL	o
	galvanizat	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Date tehnice NovoDock L550I

	Caracteristicile produsului	L550i
	cu alimentare	●
	cu pană rabatabilă
	ISO dock
Pachete opționale	^GreenPlus	●
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Sarcina nominală conform EN 1398 în kN	100
	Lungimi nominale (NL) în mm	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Lățimi nominale în mm	2.000, 2.250, 2.400
Înălțime totală	600 mm
	700 mm/725 mm1⁾	până la 2.500 mm (NL)
	800 mm /830 mm2⁾	la 3.000 mm (NL)
	900 mm/1200 mm3⁾	de la 3.500 mm (NL)
	Lungimea penei de alimentare/pliere în mm	500
	Alimentare electrică	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65
	Puterea motorului în kW	max. 1,5
Caracteristici de design	Placă cu lamele în mm	10/12
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	15/17
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾	300/400
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾	300/400
	Lungime nominală 2750, înălțime totală 600
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾
	Lungime nominală 3000, înălțime totală 800 /9002⁾	370/400
	Lungime nominală 3500, înălțime totală 800
	Lungime nominală 3500, înălțime totală 900/12003⁾	450/400
	Lungime nominală 4000, înălțime totală 900/12003⁾	450/400
	Lungime nominală 4500, înălțime totală 900/12003⁾	450/400
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %
	Sistem de control	Novo i-Vision
	Versiunea Novo i-Vision	TA \| o TAD
	Interfața de comunicare Novoferm (NCI)	●
Culori	RAL 5010 (albastru gentian)	●
	RAL 7016 (gri antracit)	●
	RAL 9005 (negru)	●
	Alte culori RAL	o
	galvanizat	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Date tehnice NovoDock P1530

	Caracteristicile produsului	P1530
	cu alimentare	●
	cu pană rabatabilă
	ISO dock
Pachete opționale	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Sarcina nominală conform EN 1398 în kN	60
	Lungimi nominale (NL) în mm	2.000, 2.440 (2.500), 3.000
	Lățimi nominale în mm	2.000, 2.200, 2.250
Înălțime totală	600 mm
	700 mm/725 mm1⁾	până la 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Lungimea penei de alimentare/pliere în mm	● 500 / o 1.000
	Sursă de alimentare	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65
	Puterea motorului în kW	max. 1,5
Caracteristici de design	Placă cu lamele în mm	8/10
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	12/14
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾	360 (460)/380 (430)
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾	470 (590)/350 (390)
	Lungime nominală 2750, înălțime totală 600
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾	480 (590)/400 (380)
	Lungime nominală 3000, înălțime totală 800 /9002⁾
	Lungime nominală 3500, înălțime totală 800
	Lungime nominală 3500, înălțime totală 900/12003⁾
	Lungime nominală 4000, înălțime totală 900/12003⁾
	Lungime nominală 4500, înălțime totală 900/12003⁾
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %
	Sistem de control	Novo SuperVision 5
	Versiunea Novo i-Vision	o TA \| o TAD
	Interfața de comunicare Novoferm (NCI)	o
Culori	RAL 5010 (albastru gentian)	●
	RAL 7016 (gri antracit)	●
	RAL 9005 (negru)	●
	Alte culori RAL	o
	galvanizat	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Date tehnice NovoDock VL6020

	Caracteristicile produsului	VL6020
	cu alimentare	●
	cu pană rabatabilă
	ISO dock
Pachete opționale	^GreenPlus
	^GreenSLOD
	^IsoPlus
	^DoorPlus
	^SafetyPlus
	Sarcina nominală în conformitate cu EN 1398 în kN	60/20
	Lungimi nominale (NL) în mm	3.500, 4.000, 4.500, 5.000
	Lățimi nominale în mm	2.000
Înălțimea totală	600 mm
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾	până la 5.000 mm (NL)
	Lungimea penei de alimentare/pliere în mm	● 500 / o 1.000
	Sursă de alimentare	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 54
	Puterea motorului în kW	max. 1,5
Caracteristici de design	Placă cu lamele în mm	8/10
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	15/17
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾
	Lungime nominală 2750, înălțime totală 600
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾
	Lungime nominală 3000, înălțime totală 800 /9002⁾
	Lungime nominală 3500, înălțime totală 800
	Lungime nominală 3500, înălțime totală 900/12003⁾	400/600
	Lungime nominală 4000, înălțime totală 900/12003⁾	400/650
	Lungime nominală 4500, înălțime totală 900/12003⁾	400/750
	Lungime nominală 5000, înălțime totală 1200	400/775
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %
	Sistem de control	Control cu 5 butoane
	Versiunea Novo i-Vision
	Interfața de comunicare Novoferm (NCI)
Culori	RAL 5010 (albastru gentian)	●
	RAL 7016 (gri antracit)	●
	RAL 9005 (negru)	●
	Alte culori RAL	o
	galvanizat	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Date tehnice NovoDock L320

	Caracteristicile produsului	L320
	cu alimentare
	cu pană rabatabilă	●
	Docă ISO
Pachete opționale	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Sarcina nominală conform EN 1398 în kN	60
	Lungimi nominale (NL) în mm	2.000, 2.500, 2.750, 3.000
	Lățimi nominale în mm	2.000, 2.100, 2.250
Înălțime totală	600 mm	până la 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Lungimea penei de alimentare/pliere în mm	400
	Alimentare electrică	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65
	Puterea motorului în kW	max. 0,75
Caracteristici de design	Placă cu lamele în mm	6/8
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	12/14
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600	360/300
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600	380/270
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾
	Lungime nominală 2750, înălțime totală 600	390/270
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600	400/260
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾
	Lungime nominală 3000, înălțime totală 800 /9002⁾
	Lungime nominală 3500, înălțime totală 800
	Lungime nominală 3500, înălțime totală 900/12003⁾
	Lungime nominală 4000, înălțime totală 900/12003⁾
	Lungime nominală 4500, înălțime totală 900/12003⁾
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %
	Sistem de control	Novo Classic Plus
	Versiunea Novo i-Vision	o HA \| o HAD
	Interfața de comunicare Novoferm (NCI)	o
Culori	RAL 5010 (albastru gentian)	●
	RAL 7016 (gri antracit)	●
	RAL 9005 (negru)	●
	Alte culori RAL	o
	galvanizat	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Date tehnice NovoDock L320R

	Caracteristicile produsului	L320R
	cu alimentare
	cu pană rabatabilă	●
	Docă ISO
Pachete opționale	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Sarcina nominală conform EN 1398 în kN	60
	Lungimi nominale (NL) în mm	2.000, 2.500, 2.750, 3.000
	Lățimi nominale în mm	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Înălțimea totală	600 mm	până la 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Lungimea penei de alimentare/pliere în mm	400
	Alimentare electrică	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65
	Puterea motorului în kW	max. 0,75
Caracteristici de design	Placă cu lamele în mm	6/8
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	12/14
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600	360/300
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600	380/270
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾
	Lungime nominală 2750, înălțime totală 600	390/270
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600	400/260
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾
	Lungime nominală 3000, înălțime totală 800 /9002⁾
	Lungime nominală 3500, înălțime totală 800
	Lungime nominală 3500, înălțime totală 900/12003⁾
	Lungime nominală 4000, înălțime totală 900/12003⁾
	Lungime nominală 4500, înălțime totală 900/12003⁾
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %
	Sistem de control	Novo Classic Plus
	Versiunea Novo i-Vision	o HA \| o HAD
	Interfața de comunicare Novoferm (NCI)	o
Culori	RAL 5010 (albastru gentian)	●
	RAL 7016 (gri antracit)	●
	RAL 9005 (negru)	●
	Alte culori RAL	o
	galvanizat	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Date tehnice Novodock L320E

	Caracteristicile produsului	L320e
	cu alimentare
	cu pană rabatabilă	●
	Docă ISO
Pachete opționale	^GreenPlus	o
	^GreenSLOD
	^IsoPlus
	^DoorPlus	o
	^SafetyPlus	o
	Sarcina nominală conform EN 1398 în kN	60
	Lungimi nominale (NL) în mm	2.000, 2.250, 2.500, 3.000
	Lățimi nominale în mm	2.000
Înălțimea totală	600 mm	până la 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Lungimea penei de alimentare/pliere în mm	400
	Alimentare electrică	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65
	Puterea motorului în kW	max. 0,75
Caracteristici de design	Placă cu lamele în mm	6/8
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	12/14
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600	360/270
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾
	Lungime nominală 2250, înălțime totală 600	360/270
	Lungime nominală 2500, înălțime totală 600	330/270
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾
	Lungime nominală 2750, înălțime totală 600
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600	270/270
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾
	Lungime nominală 3000, înălțime totală 800 /9002⁾
	Lungime nominală 3500, înălțime totală 800
	Lungime nominală 3500, înălțime totală 900/12003⁾
	Lungime nominală 4000, înălțime totală 900/12003⁾
	Lungime nominală 4500, înălțime totală 900/12003⁾
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %
	Sistem de control	Novo Classic Plus
	Versiunea Novo i-Vision	o HA \| o HAD
	Interfața de comunicare Novoferm (NCI)	o
Culori	RAL 5010 (albastru gentian)	●
	RAL 7016 (gri antracit)	●
	RAL 9005 (negru)	●
	Alte culori RAL	o
	galvanizat	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Date tehnice NovoDock P1320

	Caracteristicile produsului	P1320
	cu alimentare
	cu pană rabatabilă	●
	Docă ISO
Pachete opționale	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Sarcina nominală conform EN 1398 în kN	60
	Lungimi nominale (NL) în mm	2.000, 2.440 (2.500), 3.000
	Lățimi nominale în mm	2.000, 2.200, 2.250
Înălțime totală	600 mm	până la 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Lungimea penei de alimentare/pliere în mm	400
	Alimentare electrică	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65
	Puterea motorului în kW	max. 0,75
Caracteristici de design	Placă cu lamele în mm	6/8
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	12/14
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾	360/320
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾	380/290
	Lungime nominală 2750, înălțime totală 600
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾	400/290
	Lungime nominală 3000, înălțime totală 800 /9002⁾
	Lungime nominală 3500, înălțime totală 800
	Lungime nominală 3500, înălțime totală 900/12003⁾
	Lungime nominală 4000, înălțime totală 900/12003⁾
	Lungime nominală 4500, înălțime totală 900/12003⁾
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %
	Sistem de control	Novo Classic Plus
	Versiunea Novo i-Vision	o HA \| o HAD
	Interfața de comunicare Novoferm (NCI)	o
Culori	RAL 5010 (albastru gentian)	●
	RAL 7016 (gri antracit)	●
	RAL 9005 (negru)	●
	Alte culori RAL	o
	galvanizat	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Date tehnice NovoDock L350i

	Caracteristicile produsului	L350i
	cu alimentare
	cu pană rabatabilă	●
	Docă ISO
Pachete opționale	^GreenPlus	●
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus
	^SafetyPlus	o
	Sarcina nominală în conformitate cu EN 1398 în kN	100
	Lungimi nominale (NL) în mm	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Lățimi nominale în mm	1.750, 2.000, 2.250
Înălțime totală	600 mm	până la 3.000 mm (NL)
	700 mm/725 mm1⁾	până la 3.000 mm (NL)
	800 mm /830 mm2⁾	la 3.000 mm (NL)
	900 mm/1200 mm3⁾	de la 4.000 mm (NL)
	Lungimea penei de alimentare/pliere în mm	400
	Alimentare electrică	3 N~400 V/50 Hz/16 A
	Clasa de protecție	IP 65
	Puterea motorului în kW	max. 1,5
Caracteristici de design	Placă cu lamele în mm	8/10
Caracteristici de design	Placă de căptușeală a penei de alimentare/pliere în mm	15/17
Valori de podare în sus / în jos (avans 1000 mm)	Lungime nominală 2000, înălțime totală 600	250/290
	Lungime nominală 2000, înălțime totală 700 /7251⁾/8302⁾	290/340
	Lungime nominală 2250, înălțime totală 600
	Lungime nominală 2500, înălțime totală 600	310/270
	Lungime nominală 2500, înălțime totală 700 /7251⁾/8302⁾	360/330
	Lungime nominală 2750, înălțime totală 600
	Lungime nominală 2750, înălțime totală 700
	Lungime nominală 3000, înălțime totală 600	360/270
	Lungime nominală 3000, înălțime totală 700/7251⁾/8302⁾	430/330
	Lungime nominală 3000, înălțime totală 800 /9002⁾
	Lungime nominală 3500, înălțime totală 800	520/350
	Lungime nominală 3500, înălțime totală 900/12003⁾
	Lungime nominală 4000, înălțime totală 900/12003⁾	570/350
	Lungime nominală 4500, înălțime totală 900/12003⁾	620/350
	Lungime nominală 5000, înălțime totală 1200
	Înclinație maximă admisă în conformitate cu EN 1398	12,5 %
	Sistem de control	Novo i-Vision
	Versiunea Novo i-Vision	● HAR1
	Interfața de comunicare Novoferm (NCI)	●
Culori	RAL 5010 (albastru gentian)	●
	RAL 7016 (gri antracit)	●
	RAL 9005 (negru)	●
	Alte culori RAL	o
	galvanizat	o
● Standard o Opțiune 1) Numai P1320 2) Numai L730i 3) Numai VL6020 4) Rata de avans 700/1.000 ca pentru L730i ISO

Montaj

Metode de instalare și soluții de înlocuire

Mai jos veți găsi metode de instalare și soluții de înlocuire pentru dispozitivele noastre de nivelare a docurilor.

Metode de instalare a nivelatoarelor de chei

AX/AZ - SOLUȚIE DE SCHIMB PENTRU SUDURĂ

Prin această metodă, podul este prevăzut cu un cadru plat din oțel. Acesta este apoi sudat la profilul de oțel existent în podeaua halei.

Această variantă este ideală pentru podurile de înlocuire în cazul în care cadrul vechiului pod poate rămâne în podea. În acest caz, înlocuirea poate fi efectuată de obicei într-o singură zi.

Oțel unghiular a = min. 100 mm

BX/BZ - CADRU PRELIMINAR PENTRU SUDARE

Podul este construit cu un cadru unghiular, ale cărui picioare sunt apoi plasate în așa-numitul cadru preliminar și sudate acolo. Acest cadru preliminar constă dintr-un suport cu o bară plată atașată, care este instalată în placa de pardoseală înainte de chituire. Cadrul preliminar poate fi, de asemenea, furnizat de Novoferm pentru instalare la fața locului. Această variantă este preferată pentru ca podeaua sălii să poată fi finalizată independent de pod.

Podul poate fi apoi livrat și instalat la o dată ulterioară.

Oțel unghiular în conformitate cu desenul de instalare

CX/CZ - CADRU DE POD PENTRU FIXAREA ÎN BETON

Ancorele de perete sunt atașate la cadrul podului, care sunt sudate la stâlpii de oțel de armare de pe șantier. Betonul poate fi apoi turnat.

Înălțimea de betonare pentru această variantă este de max. 110 mm. Avantajul acestei variante este că groapa este ușor de construit. În plus, podeaua halei poate fi complet finisată, cu excepția canelurii circumferențiale.

a = 100 mm, b = 150 mm

DX/DZ - CADRU DE POD PENTRU FIXAREA ÎN BETON PENTRU STRUCTURI DE BETON MAI ÎNALTE

Această versiune este foarte asemănătoare cu metoda CX/CZ descrisă mai sus și diferă doar în ceea ce privește înălțimea de betonare. Cadrul ridicat este livrat cu șuruburi de nivelare pe laturi și în spate. Cu această variantă, pot fi acoperite structuri de pardoseală de 100 - 250 mm.

Această metodă este adesea utilizată pentru cantități mai mari și pentru utilizarea elementelor prefabricate din beton.

a = 100 până la 250 mm (înălțimea de betonare)

EX/EZ - MODEL DE CUTIE PENTRU FIXAREA ÎN BETON

În această variantă, podul de încărcare este proiectat ca o cutie închisă pe trei laturi. Aceasta este fixată la podea, conectată la armătură și apoi servește drept cofraj. Cu această metodă foarte simplă, podul este livrat și instalat în faza inițială a construcției. Prin urmare, construcția unei gropi, care necesită mult timp, poate fi omisă.

Datorită simplității sale, această metodă este frecvent utilizată în prezent pentru modernizarea podurilor din clădirile existente și a podelelor finisate.

FX/FZ - CADRU DE POD CA MODEL DE PODEA

În acest model, podul este sudat la profilele de oțel din podeaua gropii din față. Podul este sprijinit pe podeaua gropii sau, în cazul podurilor care pot fi trecute pe sub ele, pe o bază de perete în partea din spate. Ca înconjurări ale gropii se recomandă unghiuri de protecție a marginilor circumferențiale cu trei laturi în podea.

Această variantă este utilizată cel mai frecvent atunci când nu este necesar să se treacă pe dedesubt.

Oțel unghiular a=50mm, s=5mm

Soluții de înlocuire Nivelatoare de docuri

ÎNLOCUIRE MAI UȘOARĂ ȘI MAI RAPIDĂ Datorită noii variante de cadru GZ, un nivelator de docuri existent poate fi înlocuit în cel mai scurt timp posibil. Cadrele unghiulare laterale se sprijină pe cadrul din oțel existent și pot fi sudate după o scurtă aliniere. Cadrul din oțel plat din spate asigură o tranziție lină de la podeaua depozitului la noul nivelator de docuri.

AVANTAJELE PRODUSULUI

Aliniere simplă
Toleranțe dimensionale ale podurilor
Nu este necesară "ajustarea" cu plăci de oțel
Nu există goluri de aer pe părțile laterale ale cadrului

L530R cu alimentare și cadru GZ

L320R cu pană rabatabilă și cadru GZ.

GZ - Soluție de schimb pentru sudură ca bază.

V-am trezit interesul?

Novoferm lucrează cu o rețea largă de distribuitori specializați în Germania - în vecinătatea dumneavoastră. Distribuitorii noștri autorizați Novoferm oferă consultanță profesională, vânzări, măsurători, instalare, demontare și eliminare ecologică a produselor noastre la prețuri competitive all-inclusive.

Vom fi bucuroși să vă ajutăm.

Contactați-ne Solicitați o ofertă Comandă broșură Solicitarea documentelor de planificare
