PORȚI RULANTE

OBLOANE RULANTE DIN ALUMINIU - INDIVIDUALE ȘI UNIVERSALE

Obloanele noastre rulante sunt închideri de uși personalizate și universale. Acestea respectă toate orientările și standardele aplicabile. Este de la sine înțeles că le instalăm și în conformitate cu reglementările DIN existente. Designul profilului și acoperirea cu lac transparent de înaltă calitate a ușilor din aluminiu fac din ușa dvs. cu oblon rulant cartea de vizită a locuinței dvs. Suprafețele colorate sunt de asemenea disponibile la cerere.

Aveți de ales între mai multe modele de uși rulante, precum și între numeroase accesorii și dotări.

DE CE OBLOANE RULANTE DE LA NOVOFERM?

STANDARDE EUROPENE DE SIGURANȚĂ

În conformitate cu standardul european EN 13241, ușile industriale trebuie să îndeplinească numeroase cerințe de siguranță. Scopul tuturor cerințelor este de a se asigura că persoanele nu sunt rănite sau că bunurile nu sunt deteriorate în timpul manipulării unei uși. Riscul de prindere în capcană trebuie redus la minimum și trebuie exclusă posibilitatea căderii ușii deschise.

Novoferm dezvoltă și produce toate ușile strict în conformitate cu aceste standarde. Certificatele și rapoartele de testare relevante pot fi solicitate și prezentate.

ALARMĂ BURGLAR

Dispozitiv antiefracție pentru împiedicarea ridicării perdelei ușii, cu blocare pentru cilindru la fața locului, mâner, legătură de închidere laterală și contact de deconectare.

SERVOBLOCARE AUTOMATĂ

Sistem electromecanic de închidere a ușii cu rulou servo, pe ambele părți. Până la 6000 mm.

BANDĂ DE CONTACT PENTRU PROTECȚIA ÎMPOTRIVA ACCIDENTELOR

Banda de contact pentru protecția împotriva accidentelor de sub profilul de capăt de pe marginea inferioară a ușii, provoacă o oprire imediată în cazul în care perdeaua de închidere a ușii lovește un obstacol; perdeaua se deplasează apoi în sus.

În general, este inclusă la ușile acționate automat, în caz contrar, la cerere.

ÎNCHIDEREA UȘII

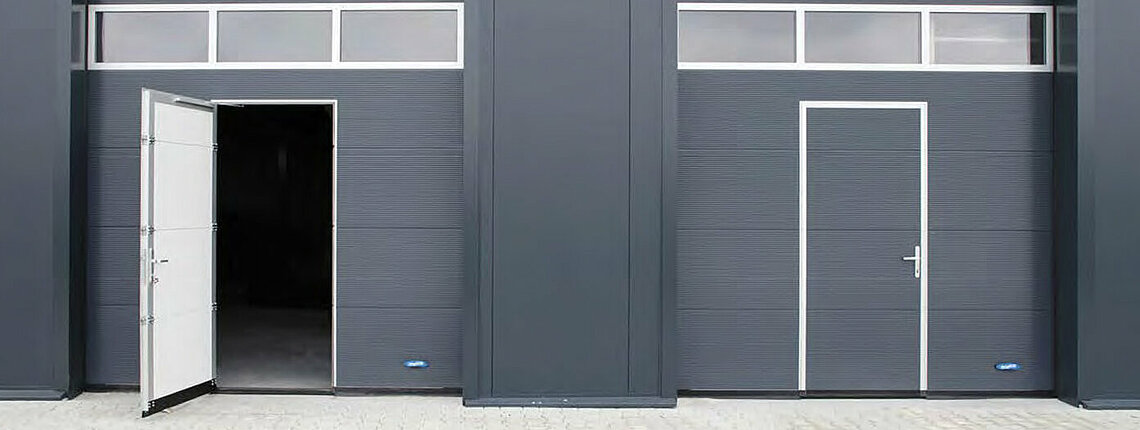

Dimensiune standard 875 x 2.000 mm, pentru trafic pietonal cu ușă închisă, cu panou lateral pivotant sau fix (lățime totală aprox. 1050 mm).

O ușă laterală în secțiunea laterală poate fi, de asemenea, umplută cu lamele, cu asemănare vizuală cu ușa de rulou.

Prezentare generală a tipurilor de uși

TH100 ROLLTORE Lame cu pereți dubli, izolate termic, din aluminiu natural cu lac transparent ca standard. Cu acoperire color la cerere. Disponibil și cu lamele pentru ferestre. Profil de capăt din aluminiu natural netratat

Lamete din aluminiu de 100 mm Forma mai convențională a profilului cu construcție cu pereți dubli, de asemenea cu miez termoizolant din spumă poliuretanică rigidă, dar cu grosimea de aprox. 23 mm. Stabilitate ridicată a suprafeței datorită lipirii fără adeziv a învelișului și a spumei rigide.

THGL100 Aluminiu cu geamuri Lamele din aluminiu cu geam dublu cu decupaje pentru ferestre, inserție din plastic cu geam dublu (cristal transparent), max. 10 lame cu decupaje pentru ferestre, suprafețe ca TH100. Profil de capăt din aluminiu natural netratat.

TH80 ROLLTORE Lame cu pereți dubli, izolate termic, din aluminiu natural cu lac transparent ca standard. Cu acoperire color la cerere. De asemenea, cu lamele pentru ferestre. Profil de capăt din aluminiu natural netratat.

Lamele din aluminiu de 80 mm cu pereți dubli, grosime aprox. 20 mm. Cu miez din spumă rigidă poliuretanică termoizolantă în legătură fără adeziv cu învelișul, deci stabilitate maximă a suprafeței. Forma special dezvoltată a profilului cu un aspect de înaltă calitate permite o înfășurare semnificativ mai strânsă și o înălțime mai mică a liniei.

THGL80 aluminiu cu geamuri Lamele din aluminiu cu geamuri duble, cu decupaje pentru ferestre, cu inserție din plastic cu înveliș dublu (nu cristal transparent), max. 5 lame cu decupaje pentru ferestre per oblon rulant, suprafețe ca TH80.

CULORI ȘI ECHIPAMENTE

Culori

Toate obloanele rulante sunt disponibile cu acoperire color pe una sau pe ambele fețe la un cost suplimentar până la max. 6000 x 5000 mm.

Profil de capăt pentru toate obloanele rulante din aluminiu natural lucios ca standard.
Panoul ușii poate fi finisat opțional cu un finisaj vopsit aplicat în fabrică în culorile RAL enumerate mai jos. Culoarea exactă a finisajului vopsit poate varia ușor. Profilele din oțel și aluminiu sunt, de asemenea, disponibile vopsite conform grilei de culori RAL (cu excepția culorilor fluorescente și de trafic).

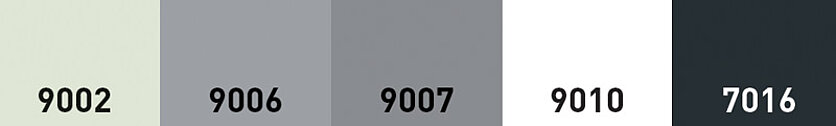

Culori: -9002 - 9006 - 9007 - 9010 - 7016

Opțiuni de culoare

Controale

Unitate Plug-on

Controlul omului mort

Cea mai simplă comandă este așa-numita comandă a omului mort. Ușa se deschide după apăsarea o dată a butonului "Deschide ușa". Pentru a închide ușa, trebuie apăsat butonul "Close door" până când ușa este închisă.

Control prin impulsuri În cazul controlului prin impulsuri, ușa se deschide complet după apăsarea butonului "Door open" și se închide complet după apăsarea butonului "Door closed". (Numai în combinație cu un dispozitiv de siguranță pentru marginea de închidere).

Închiderea automată prin temporizator Închiderea automată prin temporizator este permisă numai în combinație cu o bandă de contact de siguranță și o barieră luminoasă de siguranță în deschiderea liberă.

Extensii

Telecomandă (până la 99 de canale)
Controlul traficului
Blocarea reciprocă cu o altă ușă/alte uși
Componente externe de operare, cum ar fi radarul, comutatorul cu cheie, bucla de inducție etc.

Comenzi și accesorii

Set de butoane de deschidere-oprire-închidere (montat la suprafață)

Transmițător portabil cu 2 sau 4 canale

Fotocelulă de siguranță cu reflector

Pushbutton set Open-Stop-Close cu cheie

Comutator cu cablu de tragere (corp)

Detector cu buclă de inducție în carcasă separată

Buton pulsator (structură)

Lumini de avertizare de pericol

Semafor roșu / verde (mai multe versiuni)

Punctele dvs. pozitive dintr-o privire

Izolare termică bună
Funcționare silențioasă a ușii
Înveliș din plastic cu elasticitate permanentă pentru nivelarea pardoselilor inegale

Blocare automată
Opțiuni de design datorită varietății de culori
Opțional, grilaje de vizibilitate și ventilație

Tehnologie și detalii

Date tehnice obloane rulante

Dispozitiv de acționare Slip-on (standard):

Reductor cu șurub fără sfârșit încapsulat, complet etanș la ulei, fără întreținere - montat direct pe arborele de oțel al axei tubului, cu costuri de instalare și întreținere reduse semnificativ în comparație cu alte sisteme. Angrenaj de siguranță integrat, fără întreținere, cu autocontrol și independent de poziție, precum și o unitate de comutare de limită încapsulată cu comutatoare de limită reglabile cu precizie și comutatoare de limită de siguranță montate prin flanșă direct pe cutia de viteze.

Manivelă de urgență sau lanț manual cu acțiune rapidă pentru acționarea manuală în cazul unei pene de curent. Toate conexiunile electrice de pe operator pot fi conectate în priză. Tensiune de funcționare 400 V curent trifazat.
Operator testat TÜV și VDE.

Acționator glisant (standard)

Transmisie cu roți dințate cu angrenaj de siguranță (dimensiuni speciale):

Mecanism de acționare de siguranță cu angrenaj cu șurub fără sfârșit, fără întreținere, complet etanș la ulei, cu unitate de comutare de limită atașată, inclusiv manivelă de urgență sau lanț manual cu acțiune rapidă - așa cum este descris pentru mecanismul de acționare montat pe arbore, dar cu pinioanele din oțel necesare și lanțul cu role adecvat pentru transmiterea puterii de la mecanism la rola tubulară.

Acest lucru necesită echipamentul de siguranță aprobat de TÜV, care este capabil să împiedice căderea ușii chiar dacă echipamentul de susținere a sarcinii cedează.

Rulou tubular: Fabricat din oțel, amorsat, dimensionat în funcție de deformarea admisă de 1/500 din lungimea sa, cu un diametru minim de 168 mm pentru o mai bună înfășurare a perdelei.

Fixarea suportului: Prin montare cu dibluri, montare prin înșurubare sau montare sudată. În cazul montării sudate, fixarea se realizează pe substructura de la fața locului sau pe plăci de ancorare care urmează să fie introduse în prealabil, în conformitate cu planurile noastre de compensare.

Rulment cu bile cu auto-aliniere: Dimensiuni mari, pentru susținerea rolei tubulare, montate pe console.

Funcționare de urgență: De la podea, cu lanț manual de urgență.

Montaj / instalare electrică: Condițiile noastre de montaj sunt armonizate cu reglementările DIN în vigoare. În consecință, instalarea și conectarea tuturor pieselor electrice în conformitate cu schemele noastre de circuit, precum și alimentarea cu energie electrică și cablarea pieselor între ele cu cablurile necesare este un serviciu furnizat de client.

O siguranță de rezervă și un întrerupător principal blocabil trebuie, de asemenea, să fie furnizate de client.

Notă: Sunt disponibile și următoarele versiuni: - acționări electrice pentru curent alternativ, tensiune de funcționare 230 V

Toate obloanele rulante prezentate aici îndeplinesc cerințele DIN EN 13241.

Șine de ghidare și garnituri

Etanșare de podea pentru obloane rulante TH80 Etanșare cu tub EPDM pentru introducerea în profilul TH80

Șină de ghidare FS2 pentru toate obloanele noastre rulante. Șină de ghidare din oțel, zincată sendzimir, cu benzi din plastic atașate, de asemenea cu garnitură laterală, instalare posibilă și fără sudură cu suporturi din oțel.

Etanșare laterală pentru șina de ghidare FS2 Pentru a preveni pierderile de căldură și curenții de aer, mulurile din plastic de pe partea interioară a ușii sunt prevăzute cu o margine cu perie.

Montaj

Situații de instalare și aplicații

Obloanele rulante Novoferm sunt potrivite pentru numeroase situații de instalare și aplicații. Mai jos veți găsi câteva exemple. Toate detaliile pot fi găsite în instrucțiunile detaliate de instalare.

Situații de instalare

Profil de finisaj lateral necesar în cazul în care spațiul necesar pentru conectarea oblonului rulant este prea mic / nu este disponibil. Profil din oțel dimensionat pentru a se potrivi cu greutatea ușii.

Etanșare lintel pentru V80 / TH100 împotriva pierderilor de căldură și a curenților de aer: -V80 cu perii Perlon -TH100 până la 5 m lățime cu etanșare cu buză de cauciuc, de la 5 m lățime cu perii Perlon

Sigiliu de lintel pentru TH80 împotriva pierderilor de căldură și a curenților de aer: cu lamele TH80 cu sigiliu din plastic integrat permanent.

Acoperire verticală a lintelului necesară în cazul în care nu există lintel. Panou realizat din aceleași profile ca și perdeaua, fix, închis într-un cadru de oțel, opțional pliat din tablă galvanizată.

Acoperire orizontală a lintelului necesară în cazul în care lintelul se află în spate. Capac fix, din tablă zincată, simplu sau izolat termic, în funcție de versiunea ușii.

APLICAȚII

Proiecte speciale De asemenea, ne folosim expertiza pentru a oferi o gamă largă de soluții personalizate pentru situații de instalare neobișnuite și cerințe speciale ale clienților.

Companiile de logistică Obloanele Roller asigură în mod tradițional siguranța și buna funcționare a companiilor de logistică.
