În referințele următoare, prezentăm exemple de case unifamiliale și multifamiliale în care au fost instalate produse Novoferm de înaltă calitate. Unele dintre acestea sunt neobișnuite, altele sunt impresionante, iar gama de aplicații posibile este foarte largă.
PROIECT Locuință exclusivistă în Elbphilharmonie
Locația proiectului Hamburg
DIRECTOR DE CONSTRUCȚII Elbphilharmonie Hamburg Bau GmbH & Co KG, reprezentat de ReGe Hamburg Projekt-RealisierungsgesellschaftARHITECT HERZOG & DE MEURON, Hamburg/ Basel
GENERAL CONTRACTOR HOCHTIEF Engineering GmbH, EssenCERINȚE PROFIL Integrarea în conceptul general, calitatea și fiabilitatea produselor în combinație cu confortul și designul, designul exclusiv al suprafețelor ușilor
FINALIZARE Decembrie 2018
NOVOFERM PRODUCTS - Sistemul fuego light T30-1 / T30-2 uși cu cadru tubular din oțel
PROIECT Proiect de construcție Bonn, Oberkassel Șase blocuri de apartamente cu 32 de unități rezidențiale
Locația proiectului Oberkassel
MANAGER DE CONSTRUCȚII Rheinische Beamten-Baugesellschaft mbH, Köln
CONSTRUCȚIE Bauelemente Banach GbR, Lindlar
PRODUSE NOVOFERM - 26x uși de incendiu T30 - cu spumă de protecție împotriva incendiilor Novoferm
Cerințe și soluții
Viața în Elbphilharmonie
UȘI DE PROTECȚIE ÎMPOTRIVA INCENDIILOR ÎN ELBPHILHARMONIE HAMBURG

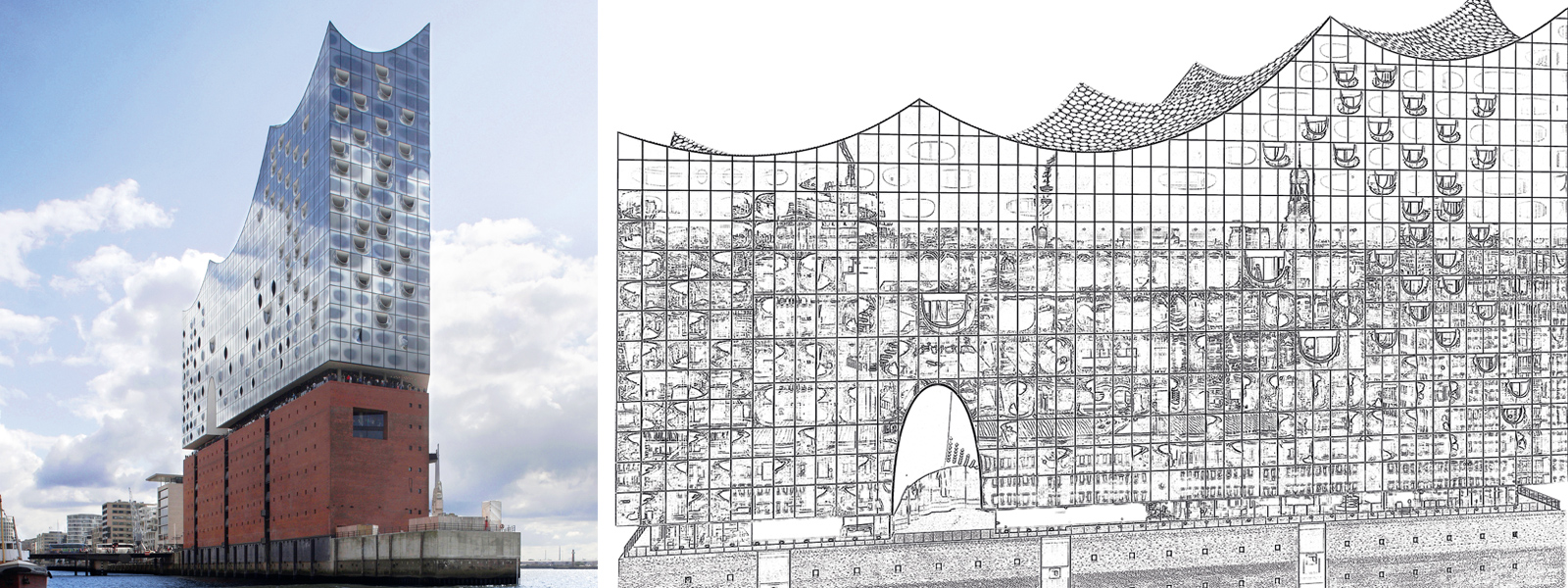

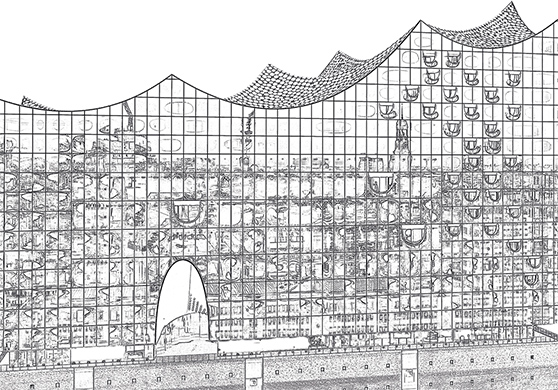

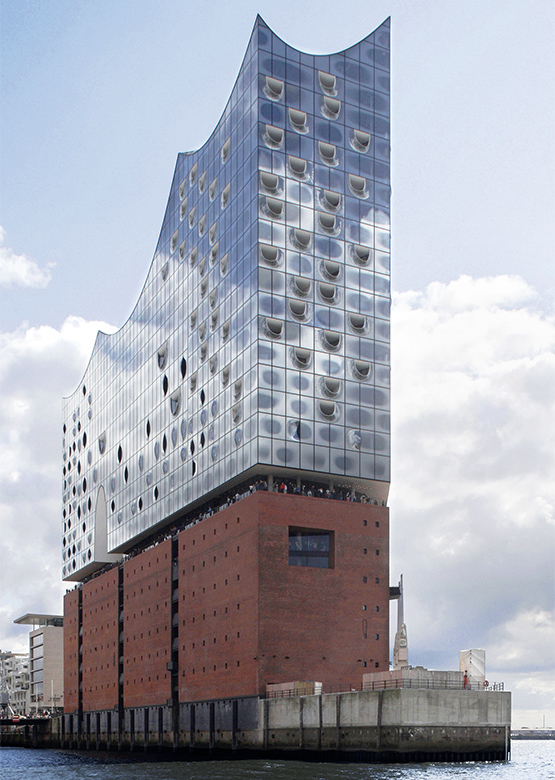

Siguranță strălucitoare Strălucirea Elbphilharmonie o face ușor de uitat, dar această clădire este o renovare foarte amplă. Kaiserspeicherul original formează acum baza înaltă de 37 de metri pe care se află peisajul impresionant al acoperișului din sticlă și oțel proiectat de arhitecții Herzog & de Meuron din Basel. Astfel, suprafața disponibilă a crescut la 120 000 demetri pătrați, ceea ce, desigur, acoperă mult mai mult decât sala de concerte și periferia acesteia. Elbphilharmonie include, de asemenea, un hotel de 5 stele cu 244 de paturi și, la capătul său vestic, 45 de apartamente exclusiviste distribuite pe 17 etaje.
În timp ce finalizarea sălii de concerte în sine a fost impulsionată cu o mare voință politică și a fost inaugurată oficial la 11 ianuarie 2017, construcția interioară a condominiilor de către HOCHTIEF Infrastructure GmbH continuă până în prezent.
| Proiect | Locuință exclusivistă în Elbphilharmonie |
| Locația proiectului | Hamburg |
| Client | Elbphilharmonie Hamburg Bau GmbH & Co. KG, reprezentat de ReGe Hamburg Compania de realizare a proiectului |
| Arhitectura | Herzog & De Meuron Hamburg/ Basel |
| Antreprenor general | Hochtief Engineering GmbH Essen |
| Profilul cerințelor | Integrarea soluțiilor de protecție împotriva incendiilor în conceptul general de proiectare, calitatea și fiabilitatea produselor în combinație cu confortul și designul, designul exclusiv al suprafețelor ușilor |
| Data finalizării | Decembrie 2018 |
| Produse Novoferm | Sistem fuego light T30-1 / T30-2 uși cu cadru tubular din oțel |
SUPRAFEȚE FIN ȘLEFUITE

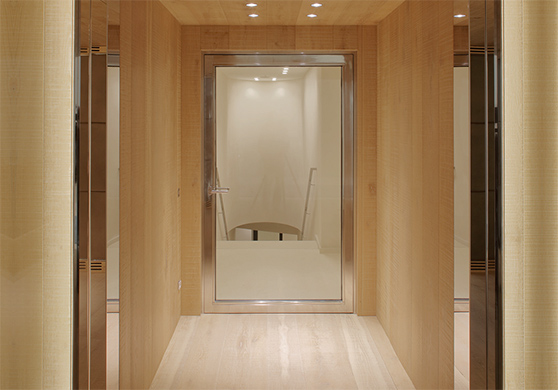

Partea condominială a clădirii este accesată printr-o parcare rezervată rezidenților. Există, de asemenea, o conexiune internă la piețele din fața Filarmonicii. Toate intrările conduc la o zonă de recepție clasică. Aceste coridoare sunt închise cu uși de protecție împotriva incendiilor cu o singură foaie, într-un design exclusiv al producătorului Novoferm: un geam de protecție împotriva incendiilor din clasa de rezistență F30 este înconjurat de un cadru tubular lucios din oțel inoxidabil. "Suprafața se numește "șlefuită fin"", explică Jörn Lohmann, manager de produs pentru uși cu cadru tubular de protecție împotriva incendiilor la producătorul din Isselburg.
"Este o abilitate pe care nu toată lumea o are: Suprafața trebuie să arate ca cromul după aceea. Pentru a obține acest lucru, suprafețele trebuie să fie șlefuite și lustruite în mod repetat."
Toate ușile cu cadru tubular instalate în Elbphilharmonie sunt la nivel cu tavanul și nu au traverse centrale. Acestea sunt zone semi-publice în care se poate presupune că utilizatorii au un anumit grad de cunoștințe locale. De asemenea, a fost posibilă renunțarea la barele antipanică orizontale și a fost permisă montarea unor seturi obișnuite de mânere. Managerul de produs Lohmann subliniază că, în ciuda designului lor exclusivist, ușile sunt la egalitate cu variantele normale cu cadru tubular în ceea ce privește securitatea: Acestea au fost, de asemenea, furnizate în calitate de protecție împotriva fumului (RS) și au, de asemenea, o buză de cauciuc retractabilă care se coboară pe podeaua de lemn valoroasă atunci când sunt închise.
Montat la culoare

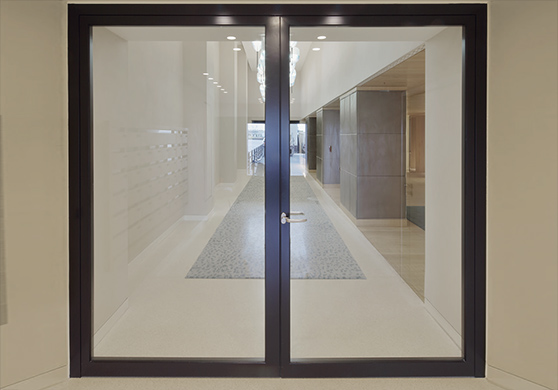

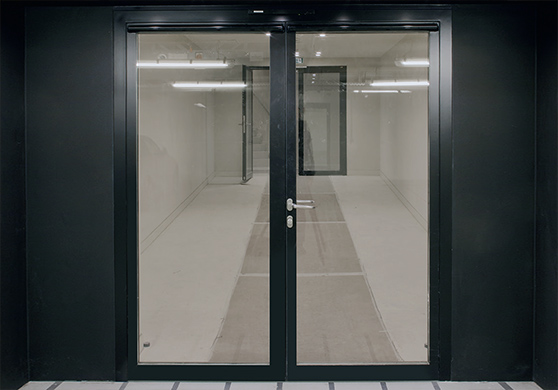

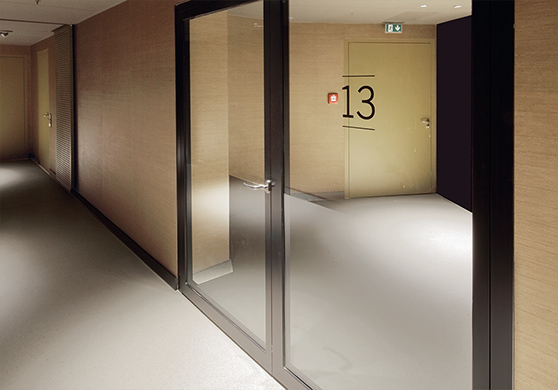

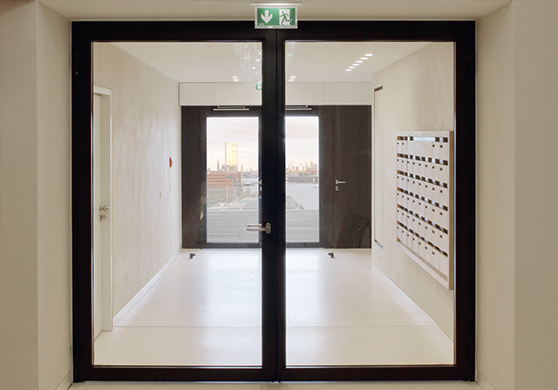

În timp ce ușile antiincendiu din oțel inoxidabil sunt rezervate foaierului, ușile cu cadru tubular lăcuit negru pot fi găsite la nivelurile plane, la trecerea de la holurile lifturilor la coridoarele de acces. Acestea sunt compuse dintr-o foaie fixă și una mobilă și sunt, în principiu, uși normale, însă un mic detaliu de planificare le face speciale:
Acestea sunt montate la nivel cu lambriurile de lemn ale peretelui și îndeplinesc, de asemenea, clasa de rezistență la foc F30. Pentru a realiza acest lucru, cadrele ușilor au fost mai întâi plasate în fața carcasei cu o substructură în conformitate cu autorizația și au fost inițial ușor ridicate.
Peretele a fost apoi practic dublat cu lambriurile din lemn și cadrul întunecat atașat cu grijă.
SOLUȚIILE NOVOFERM
Puține uși - multă atenție! Cu doar 30 de uși, proiectul a fost o comandă mică pentru producătorul de uși și porți Novoferm. Cu toate acestea, a fost nevoie de multă experiență și precizie atât pentru producție, cât și pentru instalarea ulterioară, motiv pentru care compania cu activitate globală din Rinul de Jos nu a ratat ocazia de a-și trimite proprii montatori la Hamburg.
Cea mai mare provocare tehnică în timpul producției a fost reprezentată de colțurile cadrului ușilor antiincendiu fin lustruite. Spre deosebire de profilele din aluminiu, toate profilele din oțel utilizate în construcția de uși și ferestre sunt întotdeauna sudate la colțurile lor. Cusăturile diagonale rezultate trebuie șlefuite de mai multe ori înainte de lustruirea fină pentru a le face complet invizibile. Profilele din oțel inoxidabil utilizate au o formă similară cu cea a produselor convenționale pentru construcții cu cadre, deși alegerea este ceva mai limitată: acestea nu sunt disponibile în toate combinațiile de dimensiuni, nici în ceea ce privește subțirimea, nici lățimea.
PROIECTE DE CONSTRUCȚIE bONN OBERKASSEL
PUR ȘI SIMPLU SPUMĂ T30 UȘI
Umplerea cadrelor de colț cu spumă de protecție împotriva incendiilor Novoferm este testată ca unitate pentru ușile de protecție împotriva incendiilor T30-1 N2/50 și T30-2 N22/50 în conformitate cu criteriile DIN EN 1634-1 și aprobată de autoritățile de construcție în conformitate cu DIN 4102-5.Ușă de incendiude la Novoferm o opțiune de instalare suplimentară, profesională, care oferă beneficii semnificative în ceea ce privește timpul și costurile, în special la renovarea și modernizarea clădirilor existente - după cum au demonstrat numeroase experiențe practice ale fabricanților și instalatorilor de metal.
| Client | Rheinische Beamten- Baugesellschaft mbH, Köln |
| Lucrări de construcție | Bauelemente Banach GbR, Lindlar |
| Produse Novoferm | Uși antifoc T30-1 N2/50 cu spumă de protecție împotriva incendiilor 26 |
"CU PESTE 20 % MAI PUȚIN TIMP DE ASAMBLARE"
Una dintre primele persoane care a utilizat în practică spuma de protecție împotriva incendiilor Novoferm a fost Gerhard Banach, coproprietar al "Bauelemente Banach GbR" din Lindlar.
În această afacere de peste 35 de ani și cu o experiență de 1.000 până la 1.500 de instalări de uși pe an, concluzia sa este clară: "În comparație directă, instalarea spumei este cu cel puțin 20% mai rapidă decât instalarea cu mortar."
Directorul de instalare Uwe Rein, care lucrează la Banach de aproape 30 de ani, merge și mai departe: "Instalarea spumei elimină o mulțime de lucrări suplimentare, cum ar fi amestecarea mortarului, acoperirea pardoselilor și curățarea șantierului și a echipamentelor de lucru, care necesită adesea mult timp.
În funcție de situația de instalare, spuma de protecție împotriva incendiilor poate economisi chiar până la jumătate din timp."

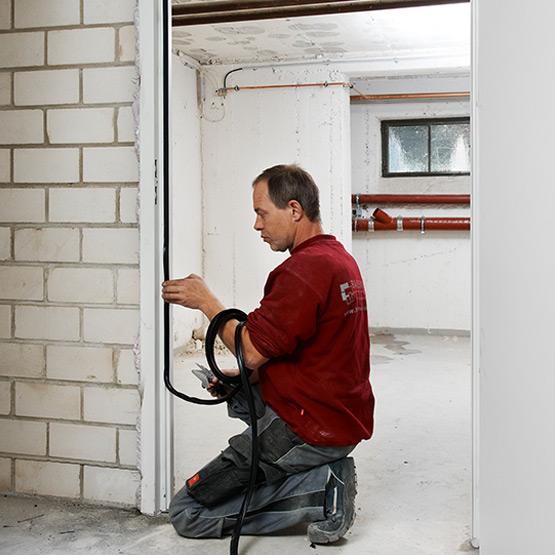

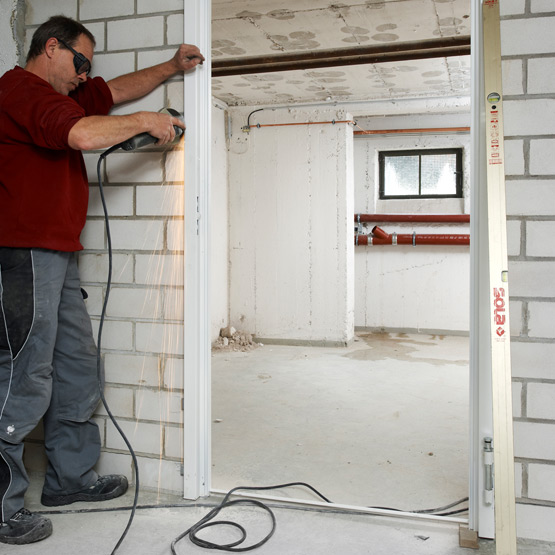

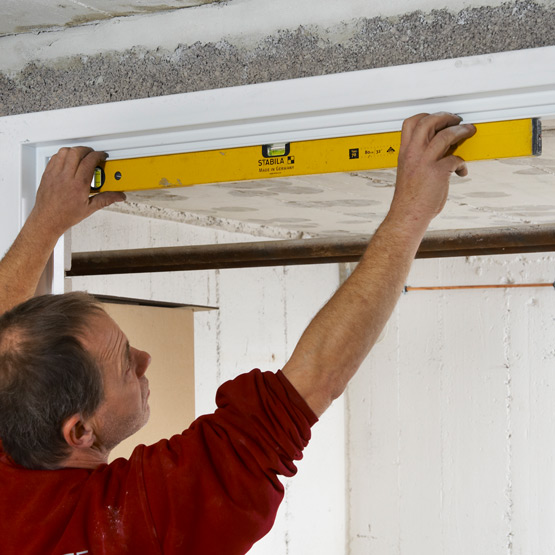

Pasul 1: Introduceți rama.

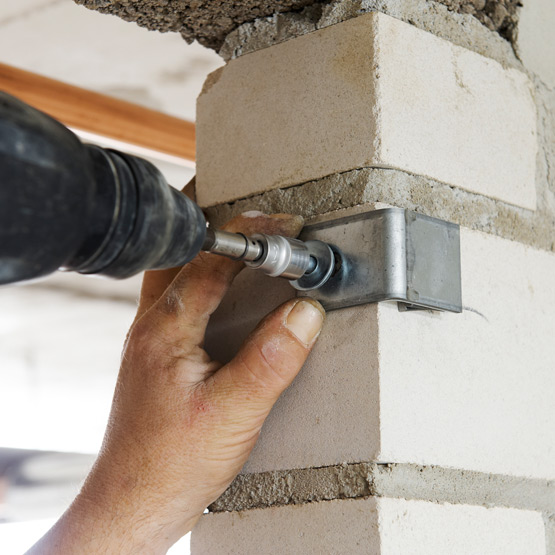

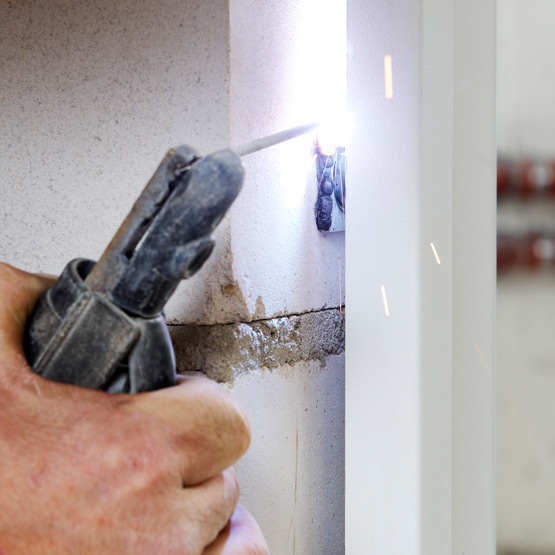

Umplerea cadrului cu spumă de protecție împotriva incendiilor Novoferm este permisă pentru ușile antifoc T30-1 N2/50 sau T30-2 N22/50 cu dimensiuni de până la 1.350 x 2.500 mm (cu un singur panou) sau 3.000 x 3.000 mm (cu panou dublu) cu un cadru de colț corespunzător din zidărie sau beton. Cadrul de colț este fixat în mod obișnuit, în conformitate cu instrucțiunile de instalare aplicabile, utilizând fie șuruburi, dibluri sau sudură.

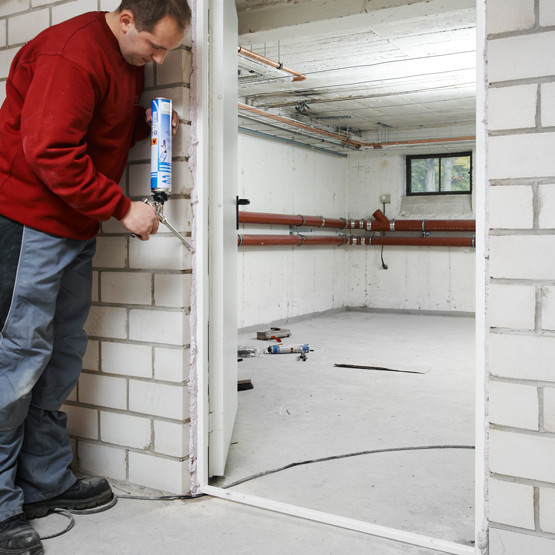

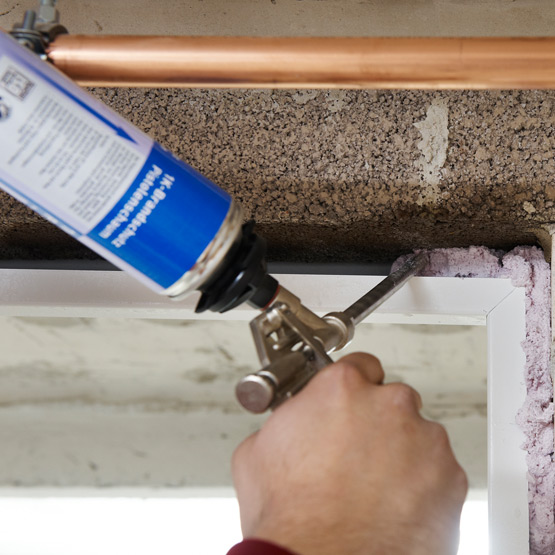

ETAPA 2: UMPLEREA CU SPUMĂ DE PROTECȚIE ÎMPOTRIVA INCENDIILOR
După ce cadrul a fost fixat corespunzător, spațiul dintre cadru și perete, care a fost curățat de praf, este umezit cu un jet de apă pentru a crește efectul de umflare al spumei de protecție împotriva incendiilor.

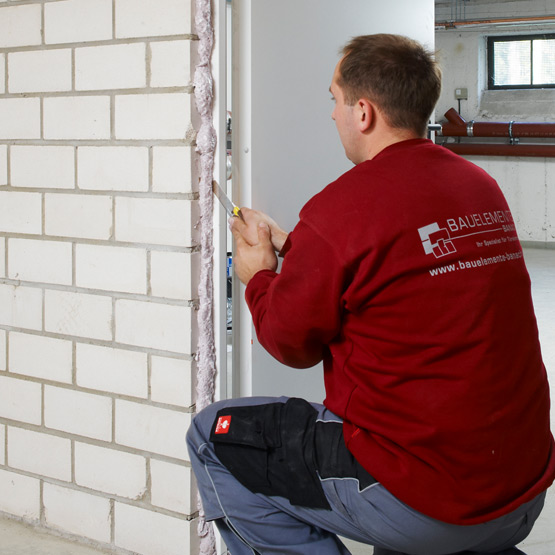

Spațiul este apoi complet umplut cu spumă în două faze, cu ajutorul unui pistol de spumă: mai întâi secțiunile inferioare, apoi secțiunile frontale. Timpul de uscare ulterior necesar este de cel puțin 30 de minute.

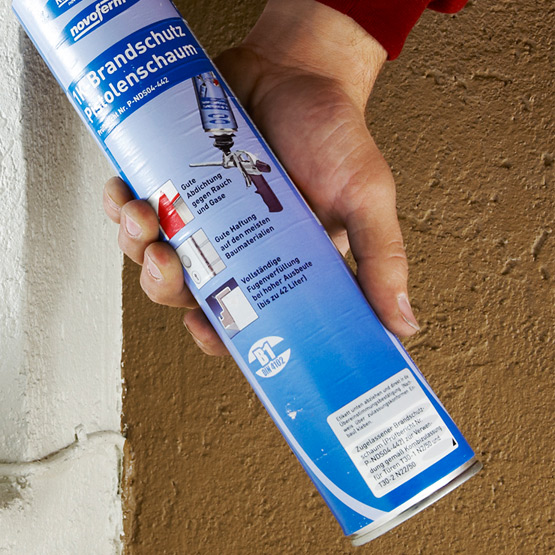

O etichetă autoadezivă detașabilă este aplicată pe cutia de spumă pentru a documenta faptul că instalarea este conformă cu cerințele de omologare.
Pasul 3: Crearea conexiunii la perete

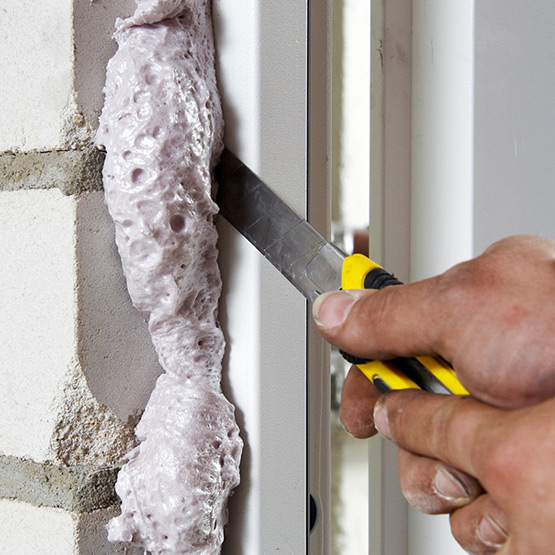

Spuma proeminentă se îndepărtează pur și simplu cu un cuțit ascuțit sau un cutter după întărire (min. 30 de minute).

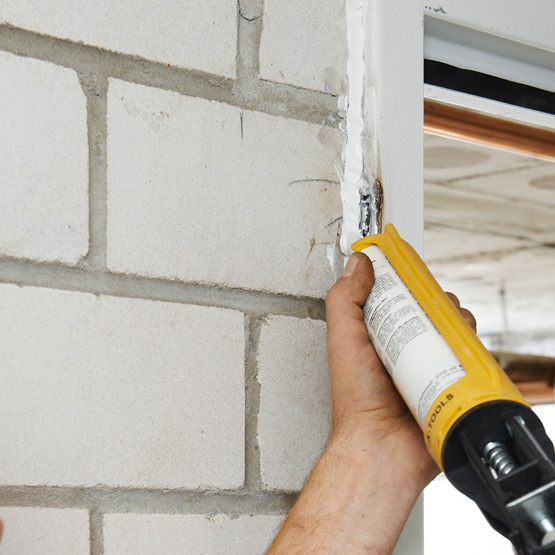

În funcție de varianta de fixare, tranziția dintre cadru și perete poate fi acum tencuită sau (pe partea opusă balamalei) acoperită cu un profil din plastic autoadeziv și etanșabil cu buză moale, disponibil opțional.

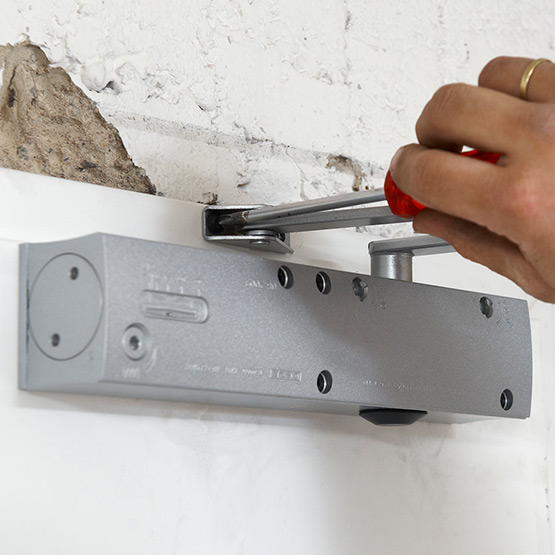

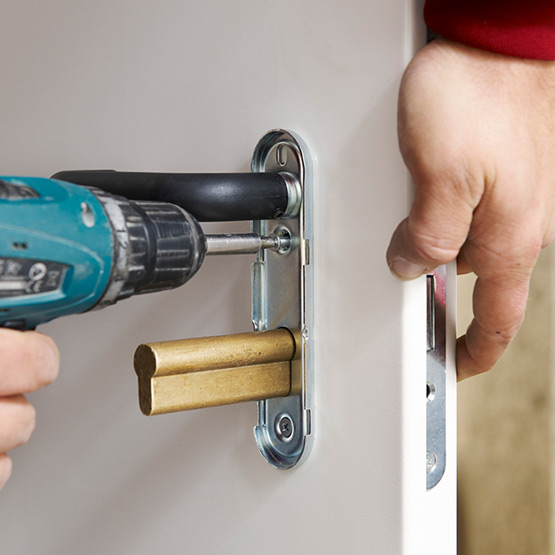

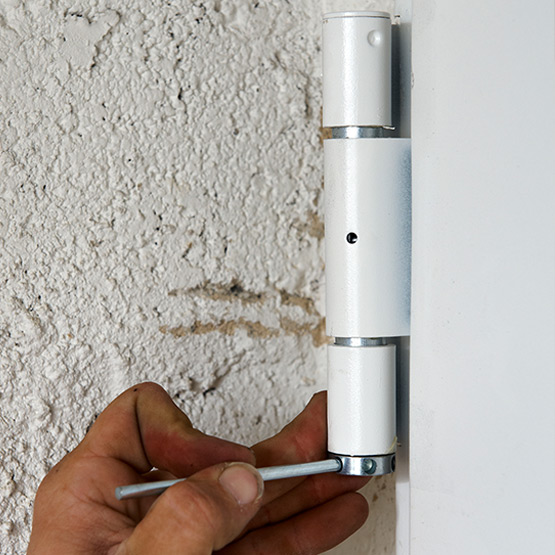

Pasul 4: Montarea foii de ușă și a accesoriilor
Instalarea și reglarea fină a foii de ușă, a setului de mânere, a profilului de etanșare și a altor accesorii, cum ar fi o ușă suspendată sau un închizător antipanică, se realizează în mod obișnuit, indiferent de tipul de panou din spate al cadrului.
PROTECȚIA ÎMPOTRIVA INCENDIILOR ESTE IMPORTANTĂ

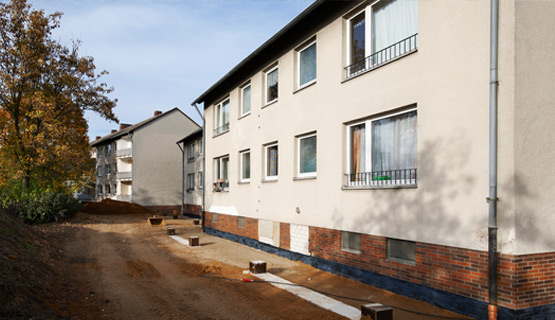

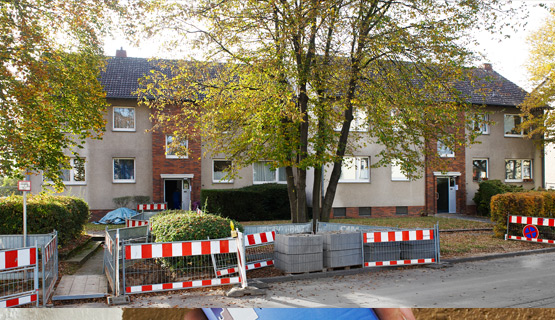

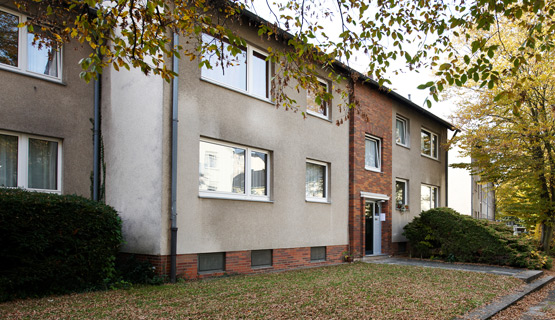

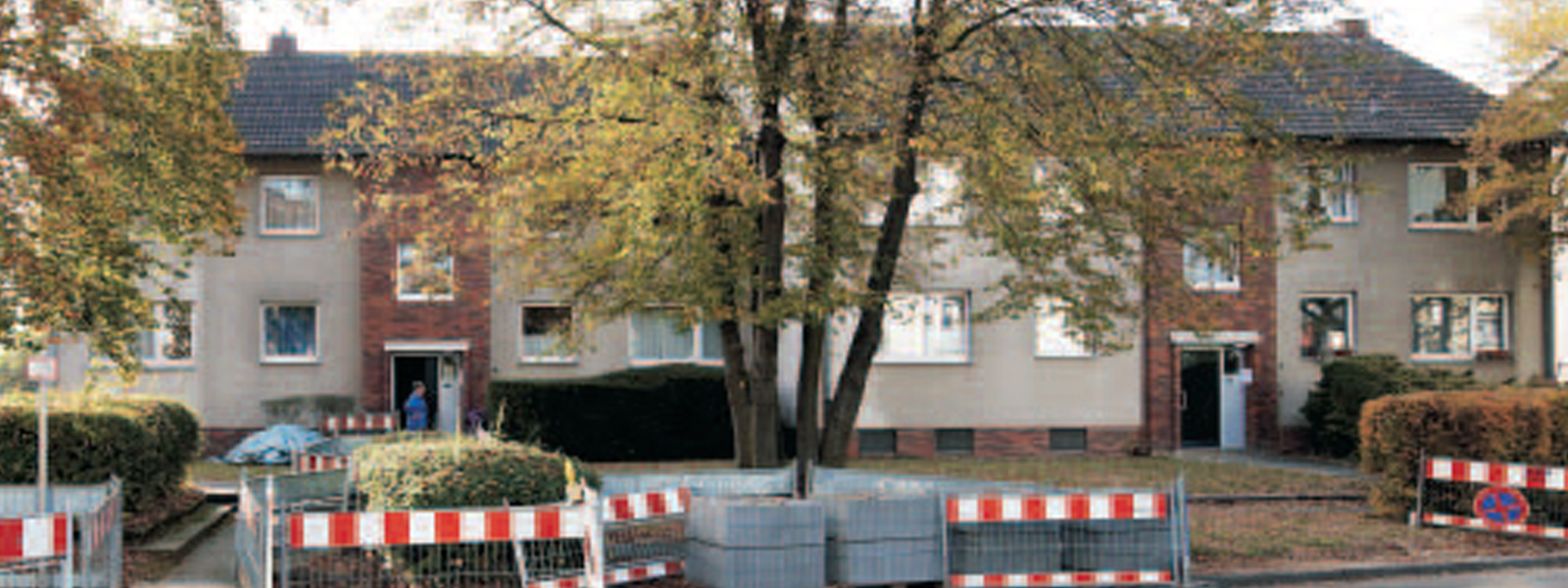

Proiectul de construcție Theresienau 1-11 din Bonn-Oberkassel este un exemplu tipic de lucrări de modernizare a clădirilor existente.
Șase blocuri de apartamente cu 32 de unități rezidențiale sunt adaptate atât din punct de vedere vizual, cât și tehnic pentru a corespunde standardelor actuale de locuit.
Acest lucru include conformitatea cu reglementările actuale privind protecția împotriva incendiilor - și, prin urmare, necesită instalarea de uși T30 în conformitate cu reglementările actuale privind construcțiile.
